Волоконный лазерный модуль R638-500

О волоконном лазерном модуле R638-500

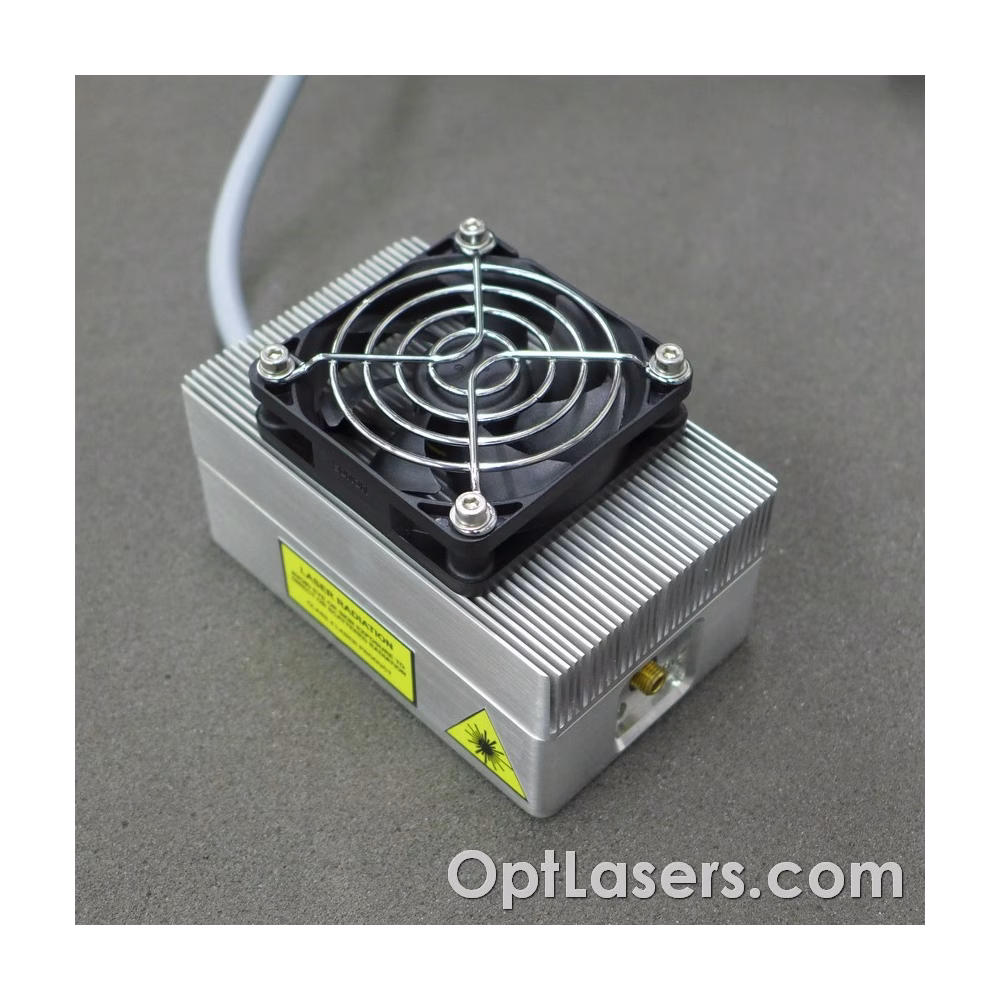

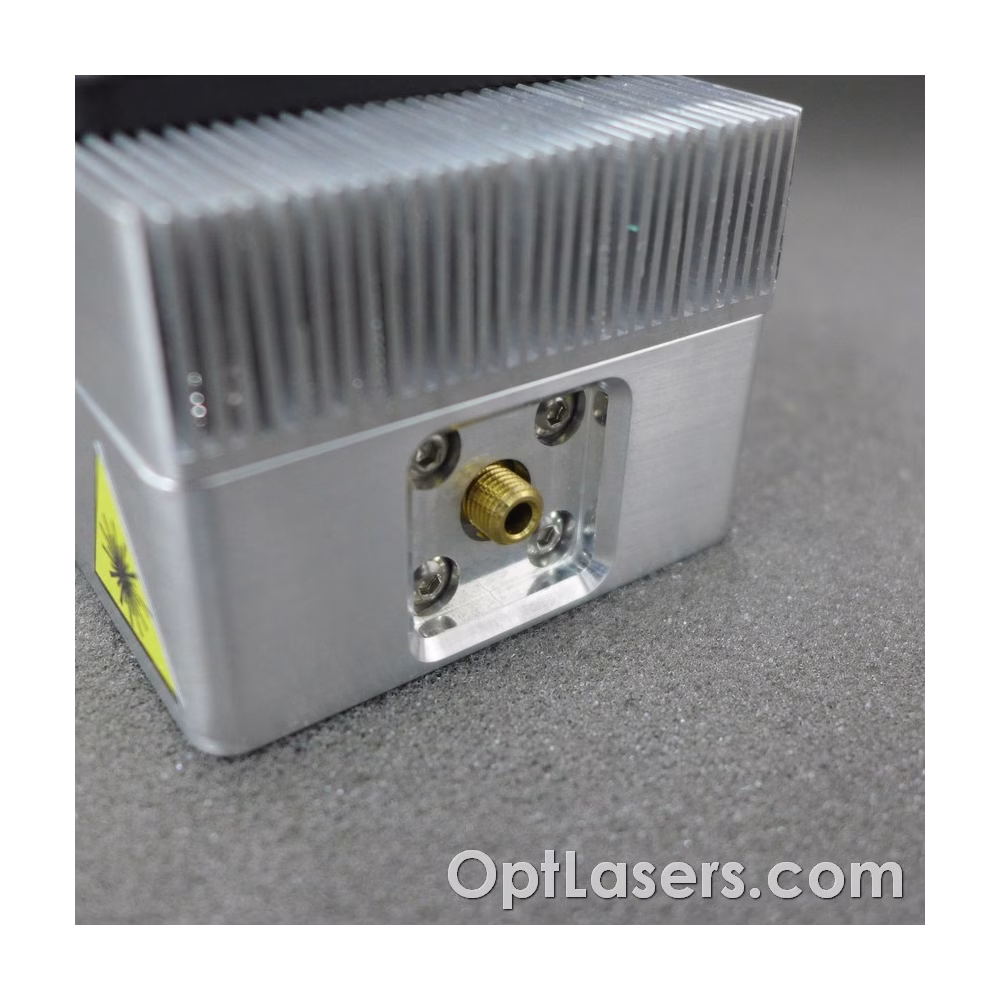

Волоконно-связанный красный лазерный модуль мощностью 500 мВт с длиной волны 638 нм. Устройство разработано для использования с оптоволокном 100 мкм 0.22 NA.

Оптоволокно не входит в комплект.

Микроконтроллер, управляющий лазерным модулем, отвечает как за мягкий запуск лазерного диода, так и за регулирование температуры с помощью термопары. Дополнительно, если не обеспечено адекватное теплоотведение от модуля, система защищает диод от перегрева, а при превышении температурой диода 40 градусов Цельсия предотвращает дальнейший ток через диод и переводит устройство в аварийный режим.

Благодаря отдельной аналоговой части блока питания лазерного диода лазер способен модулировать луч в соответствии с аналоговым входным сигналом (0-5 В) даже на частотах до 100 кГц.

Устройство оснащено встроенным блоком питания. PSU и модуль драйвера размещены совместно в корпусе. Благодаря такому решению лазерный модуль может питаться напрямую от сети переменного тока. Пользователь может подключить сигнал модуляции через разъем BNC. Также имеется потенциометр для регулировки амплитуды входного сигнала модуляции и тумблер включения/отключения питания.

Диод вместе со всей оптической системой установлен в корпусе с радиатором, который охлаждается вентилятором. Благодаря этому модуль может работать без дополнительного охлаждения.

Защита

Данный модуль оснащен системой термической защиты для предотвращения перегрева лазерного диода.

Аналоговый вход защищен стабилитронов 5V1 на случай появления напряжения выше 5В. Несмотря на это, вход не следует использовать с напряжениями выше заявленного значения.

Выход драйвера защищён диодом Шоттки, который предотвращает возникновение обратного напряжения.

Диаметр сердцевины оптоволокна 100 мкм
