Modulo Laser a Fibra R638-500
R638-500 è il modulo laser rosso accoppiato in fibra da 500 mW con lunghezza d'onda di 638 nm. Il dispositivo consente il collegamento di una fibra ottica da 100 µm e NA 0,22.
Disponibile su ordinazione su richiesta
Descrizione del prodotto
Informazioni sul Modulo Laser a Fibra R638-500
Il modulo laser rosso accoppiato in fibra da 500 mW con lunghezza d'onda di 638 nm. Il dispositivo è stato progettato per essere utilizzato con fibra ottica da 100 µm e NA 0,22.
La fibra non è inclusa.
Il microcontrollore che pilota il modulo laser è responsabile sia dell'avvio graduale del diodo laser sia della regolazione della temperatura mediante termocoppia. Inoltre, nel caso in cui il dissipamento termico del modulo non sia adeguato, il sistema protegge il diodo dal surriscaldamento e, quando la temperatura del diodo supera i 40 gradi Celsius, interrompe il flusso di corrente verso il diodo ed entra in modalità allarme.
Grazie a una sezione analogica separata nell'alimentazione del diodo laser, è possibile modulare il fascio in base al segnale di ingresso analogico (0-5 V) anche a frequenze fino a 100 kHz.
Questo dispositivo include l'unità di alimentazione. L'alimentatore (PSU) e l'unità driver sono integrati all'interno dello stesso contenitore. Grazie a questa soluzione, il modulo laser può essere alimentato direttamente da una presa AC. Il segnale di modulazione può essere collegato dall'utente tramite il connettore BNC. È inoltre presente un potenziometro che consente di regolare l'ampiezza del segnale di modulazione in ingresso e l'interruttore generale di accensione/spegnimento.

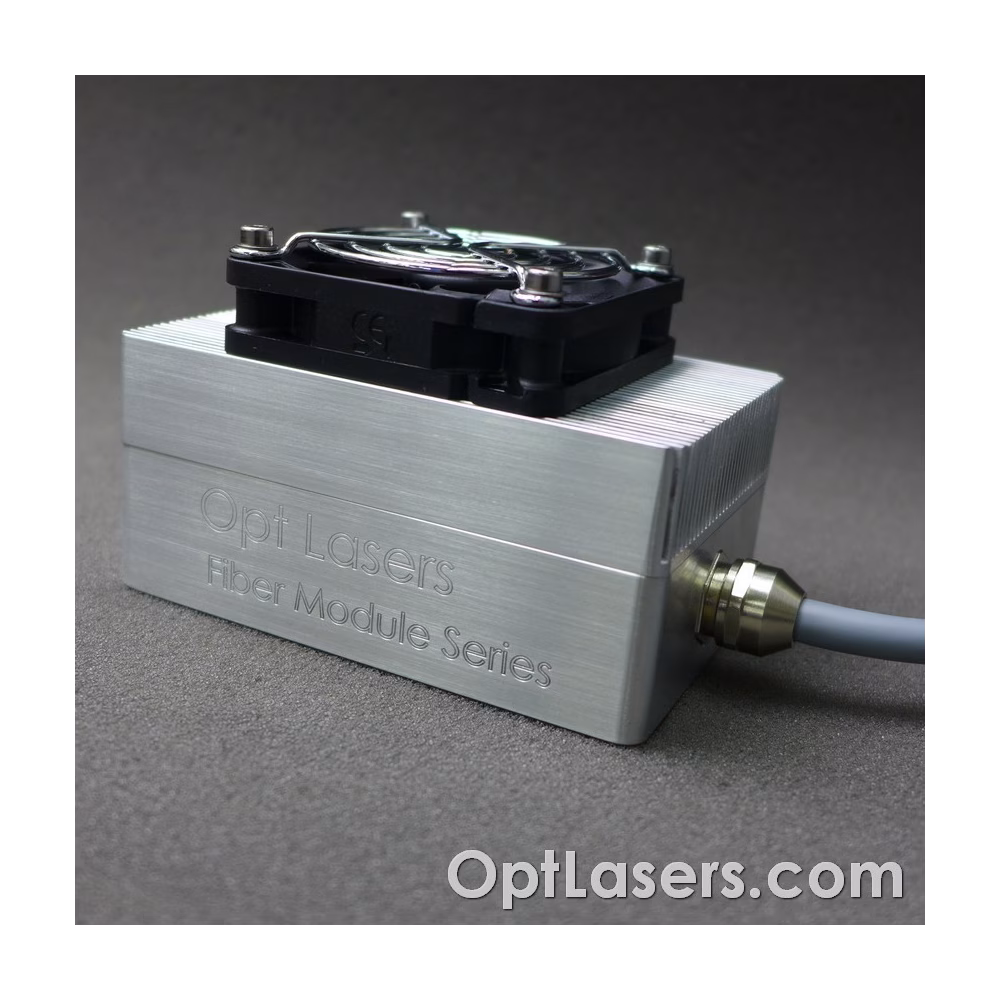

Il diodo, insieme all'intero sistema ottico, è montato in un alloggiamento con radiatore raffreddato da una ventola. Grazie a questa configurazione, il modulo può operare senza ulteriore raffreddamento.
Protezione
Questo modulo dispone di un sistema di protezione termica che salvaguarda il diodo laser dal surriscaldamento.
L'ingresso analogico è protetto da un diodo Zener 5V1 nel caso in cui venga applicata una tensione superiore a 5V. Tuttavia, questo ingresso non dovrebbe essere utilizzato con tensioni elevate.
L'uscita del driver è protetta da un diodo Schottky che impedisce la comparsa di tensione inversa.
Diametro del core della FIBRA 100 µm
