R638-500 влакнест лазерен модул

Относно модула на влакнест лазер R638-500

Влакнесто-куплираният 500 mW червен лазерен модул с дължина на вълната 638 nm. Устройството е проектирано за работа с оптично влакно 100 μm, числова апертура 0.22.

Влакното не е включено.

Микроконтролерът, управляващ лазерния модул, отговаря както за плавния старт на лазерния диод, така и за регулирането на температурата чрез използването на термодвойка. Допълнително, при недостатъчно топлоотвеждане на модула, системата предпазва диода от прегряване, а при надвишаване на температурата на диода над 40 градуса по Целзий, предотвратява по-нататъшен токов поток през диода и преминава в алармен режим.

С отделена аналогова част на захранването на лазерния диод, лазерът е способен да модулира лъча съобразно аналогов входен сигнал (0-5 V) дори при честота до 100 kHz.

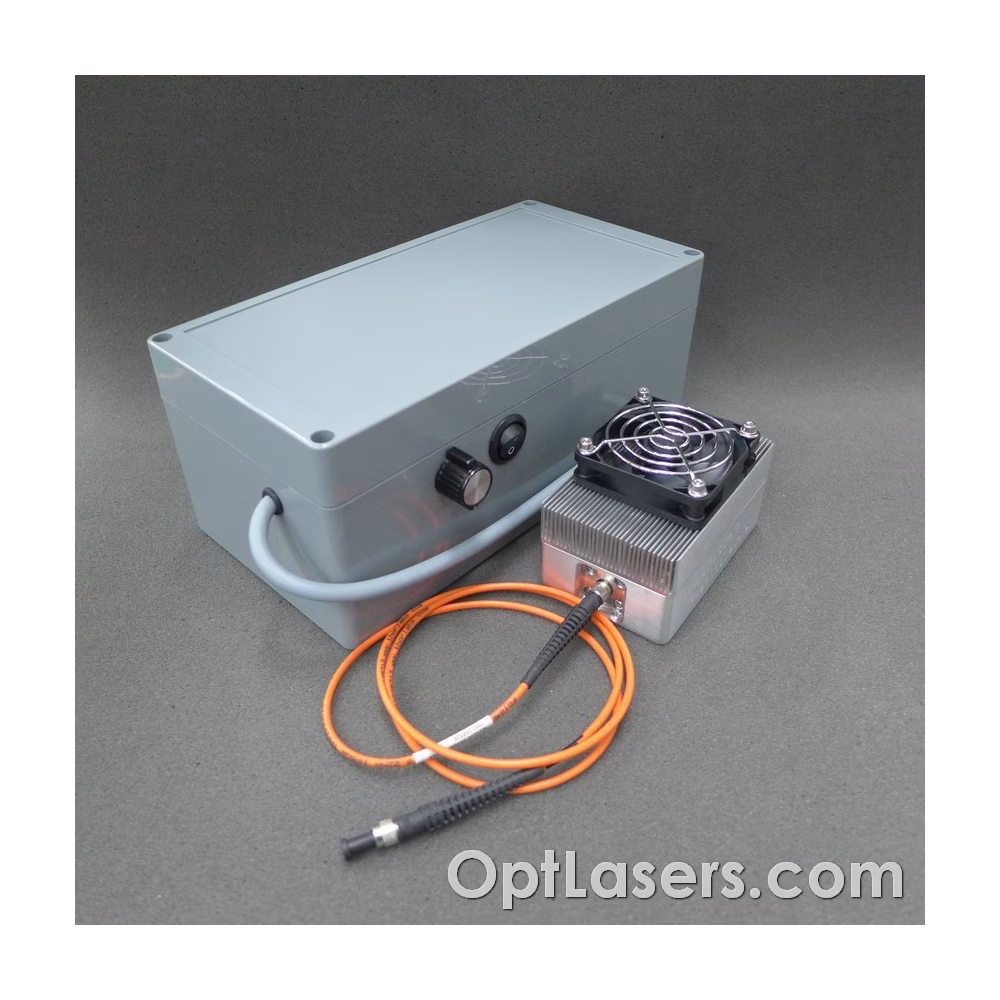

Това устройство съдържа захранващ блок. PSU и драйверният блок са интегрирани в корпуса. Благодарение на това решение, лазерният модул може да се захранва директно от AC контакт. Модулационният сигнал може да бъде свързан от потребителя чрез BNC конектор. Налице е също и потенциометър за регулиране на амплитудата на входния модулационен сигнал и ключ за включване/изключване на захранването.

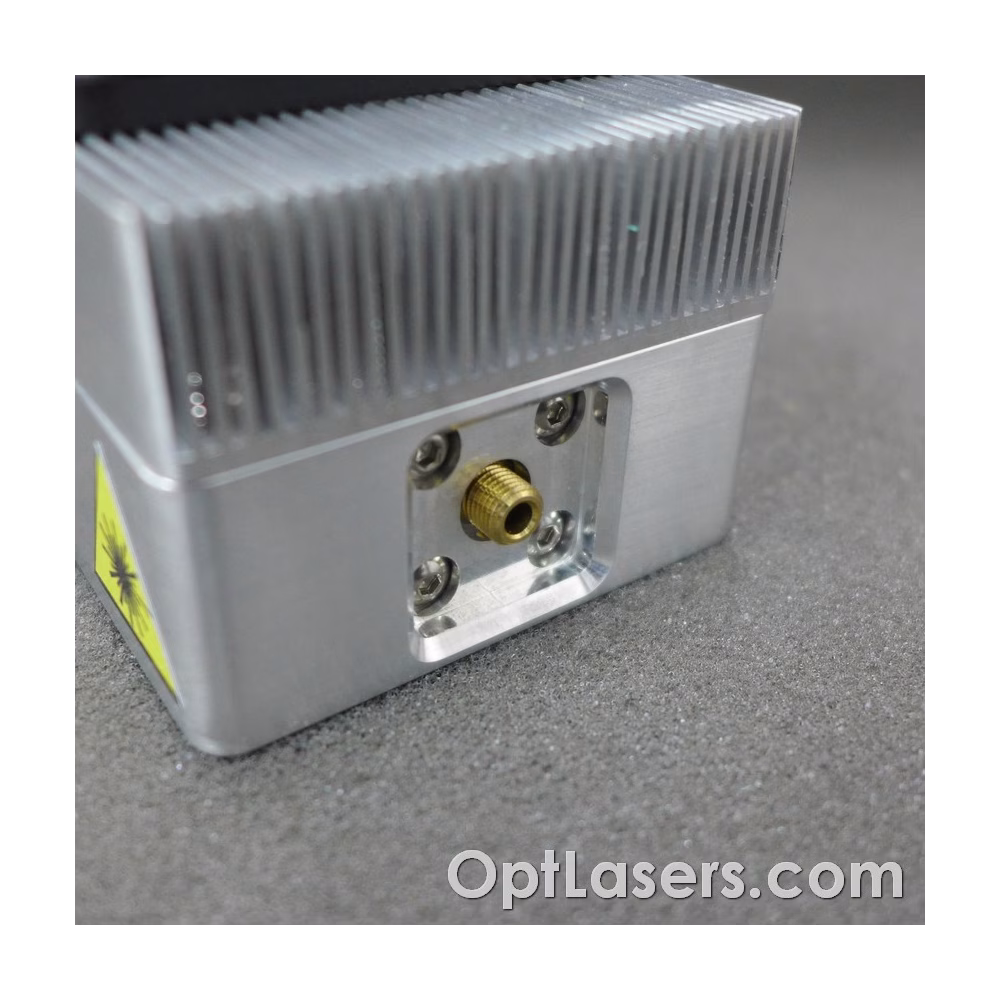

Диодът, заедно с цялата оптична система, е монтиран в корпус с радиатор, който се охлажда от вентилатор. Поради това модулът може да работи без допълнително охлаждане.

Защита

Този модул разполага с термична защита, която предпазва лазерния диод от прегряване.

Аналоговият вход е защитен с ценеров диод 5V1 при поява на напрежение по-високо от 5V. Въпреки това, този вход не трябва да се използва с по-високи напрежения.

Изходът на драйвера е защитен чрез Шотки диод, който не позволява появата на обратно напрежение.

Ядро на влакното с диаметър 100 μm
