R638-500 száloptikás lézermodul

A R638-500 száloptikás lézermodulról

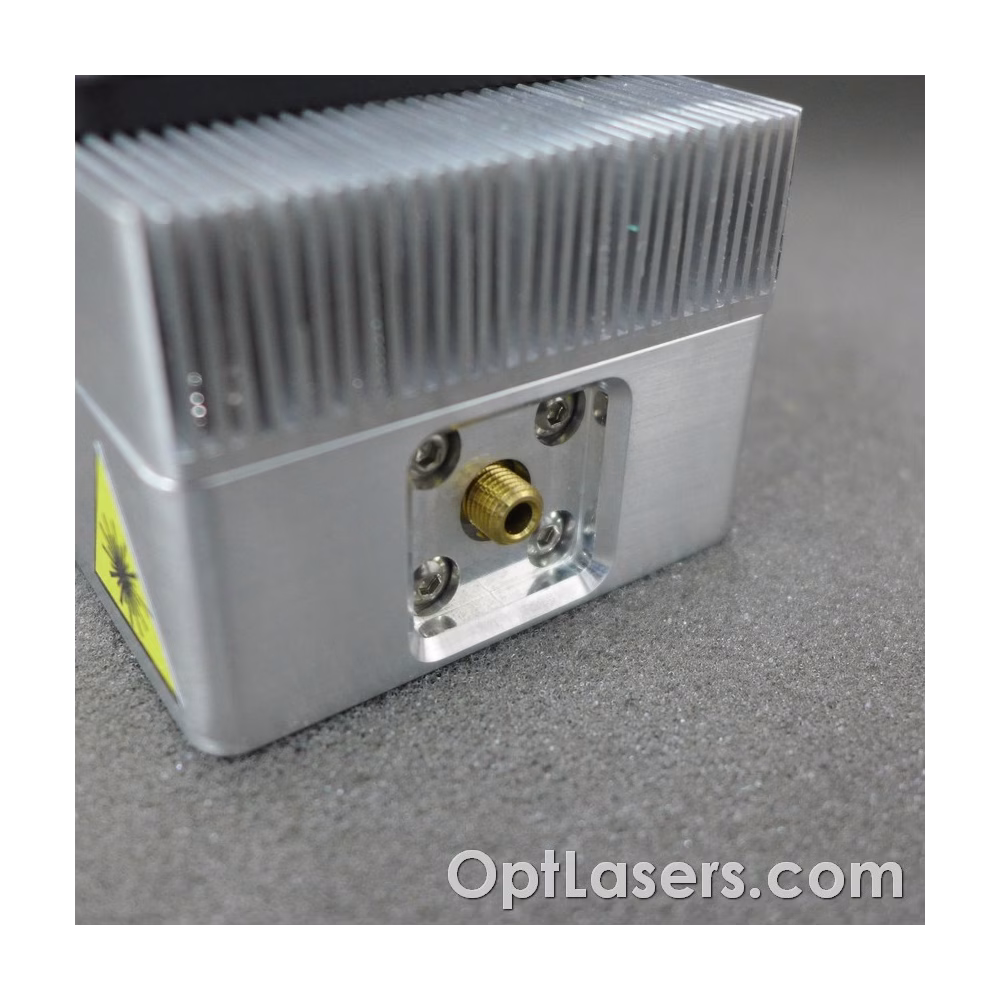

A száloptikával csatolt 500 mW teljesítményű, 638 nm hullámhosszú vörös lézermodul. Az eszközt 100 μm-es, 0,22 NA száloptikával való használatra tervezték.

A száloptika nem része a csomagnak.

A lézermodult vezérlő mikrokontroller mind a lézerdióda lágyindításáért, mind a hőmérséklet szabályozásáért felelős hőelem segítségével. Emellett, amennyiben a modul megfelelő hőelvezetése nem biztosított, a rendszer védi a diódát a túlmelegedéstől, és ha a dióda hőmérséklete meghaladja a 40 Celsius-fokot, megakadályozza a további áram átfolyását a diódán, és riasztási módba lép.

A lézerdióda tápellátásának különálló analóg része révén a lézer képes a sugár modulációjára az analóg bemeneti jellel (0-5 V) összhangban akár 100 kHz-es frekvenciáig.

Ez a készülék tartalmazza a tápegységet. A tápegység és a meghajtó egység egy házban került elhelyezésre. Ennek köszönhetően a lézermodul közvetlenül hálózati aljzatról táplálható. A modulációs jel BNC csatlakozón keresztül köthető be a felhasználó által. Egy potenciométer is rendelkezésre áll a bemeneti modulációs jel amplitúdójának beállítására és a be/ki kapcsoló számára.

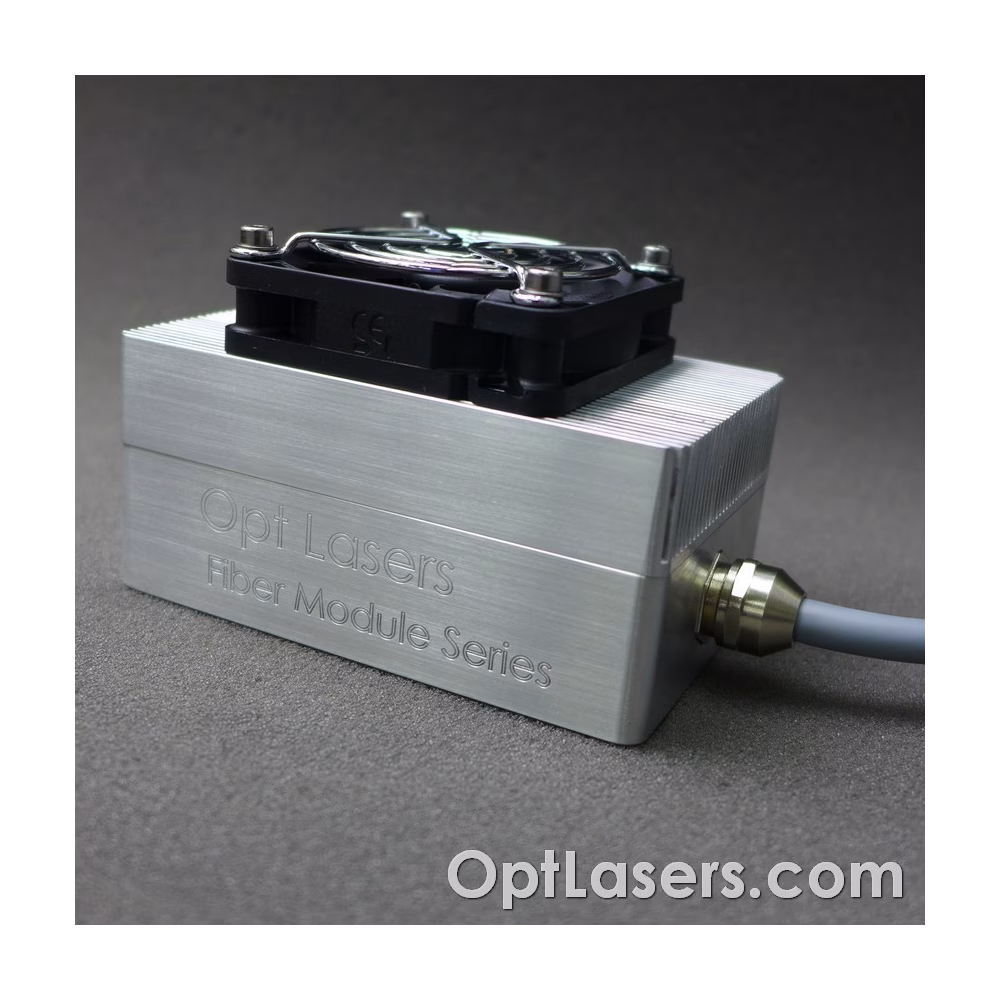

A dióda és a teljes optikai rendszer egy hűtőbordával rendelkező házba szerelve helyezkedik el, melyet ventilátor hűt. Ennek eredményeként a modul további külső hűtőrendszer nélkül is üzemelhet.

Védelem

A modul hővédelmi rendszerrel rendelkezik, amely megakadályozza a lézerdióda túlmelegedését.

Az analóg bemenetet 5V1 Zener-dióda védi, hogy 5 V feletti feszültség észlelése esetén is biztonságban legyen a rendszer. Ennek ellenére nem ajánlott az analóg bemenetet 5 V-nál nagyobb feszültséggel használni.

A meghajtó kimenete Schottky-diódával védett, amely megakadályozza a fordított feszültség kialakulását.

SZÁLOPTIKA magátmérője: 100 μm
