Module laser micro RVB 300 mW
Module laser compact et léger pour l'espace libre avec plusieurs longueurs d'onde.
Téléchargement
Description du produit

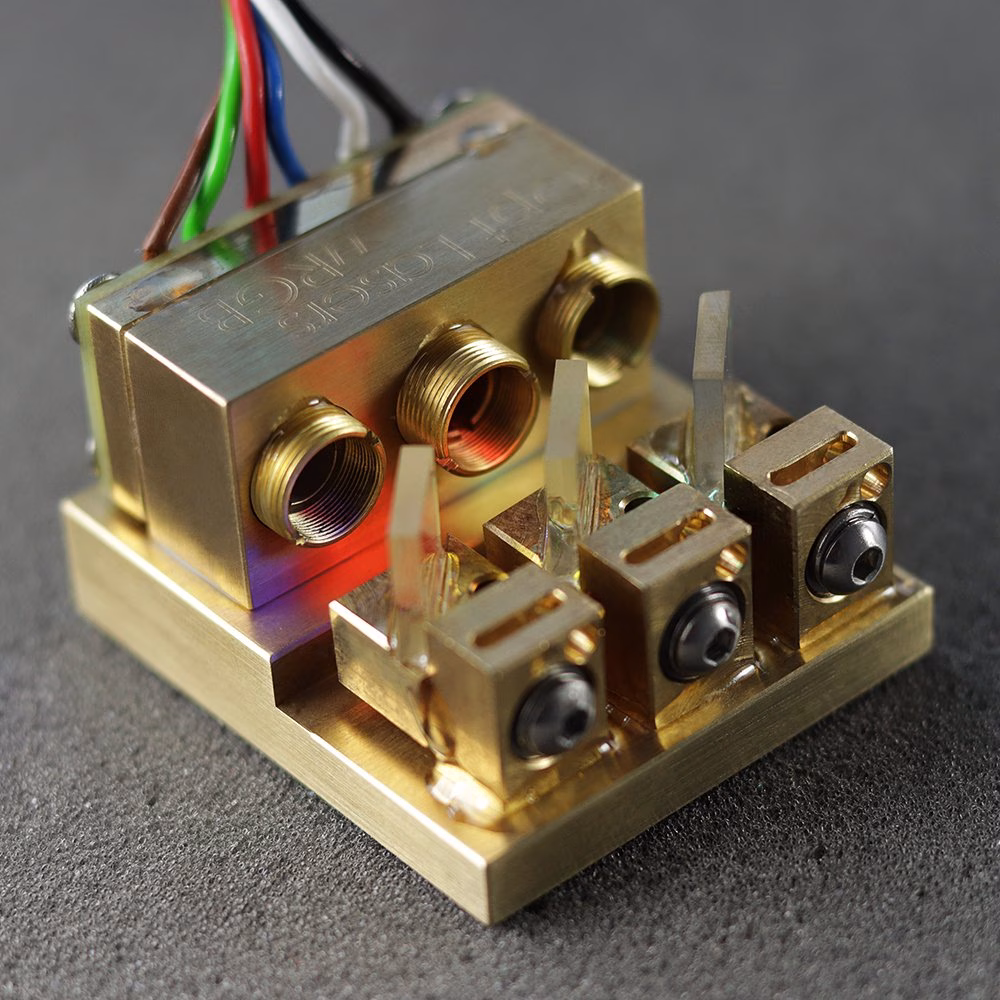

À propos du module laser micro RVB de 300 mW
Il s'agit d'un module laser compact et léger pour l'espace libre avec plusieurs longueurs d'onde.
Longueurs d'onde
Le module laser émet trois longueurs d'onde :
- Canal R : 638nm (+5/-3nm)
- Canal G : 520nm (+10/-5nm)
- Canal B : 450nm (+/- 10nm)
La tolérance des longueurs d'onde peut être modifiée sur commande spéciale.
Faisceau laser
Le module laser émet trois faisceaux laser qui se chevauchent. Les dimensions des faisceaux laser sont les suivantes
- Canal R : 1,6 x 1,0 mm @ 1/e2
- Canal G : 2,8 x 0,8 mm @ 1/e2
- Canal B : 3,0 x 1,2 mm @ 1/e2
Tous les faisceaux sont collimatés. La divergence dans l'axe rapide est < 1,0 mRad, la divergence dans l'axe lent est < 1,3 mRad.
Polarisation
L'état de polarisation de chaque faisceau laser est le même, il s'agit d'une polarisation TE.
Puissance optique
La puissance optique totale typique est de 300 mW et la puissance optique minimale est de 280 mW.
Dimensions
Les dimensions du module sont de 44 x 39 x 27 mm. Il est possible de monter le module sur la plaque de base à l'aide de quatre vis M3.
Pilote de la diode laser

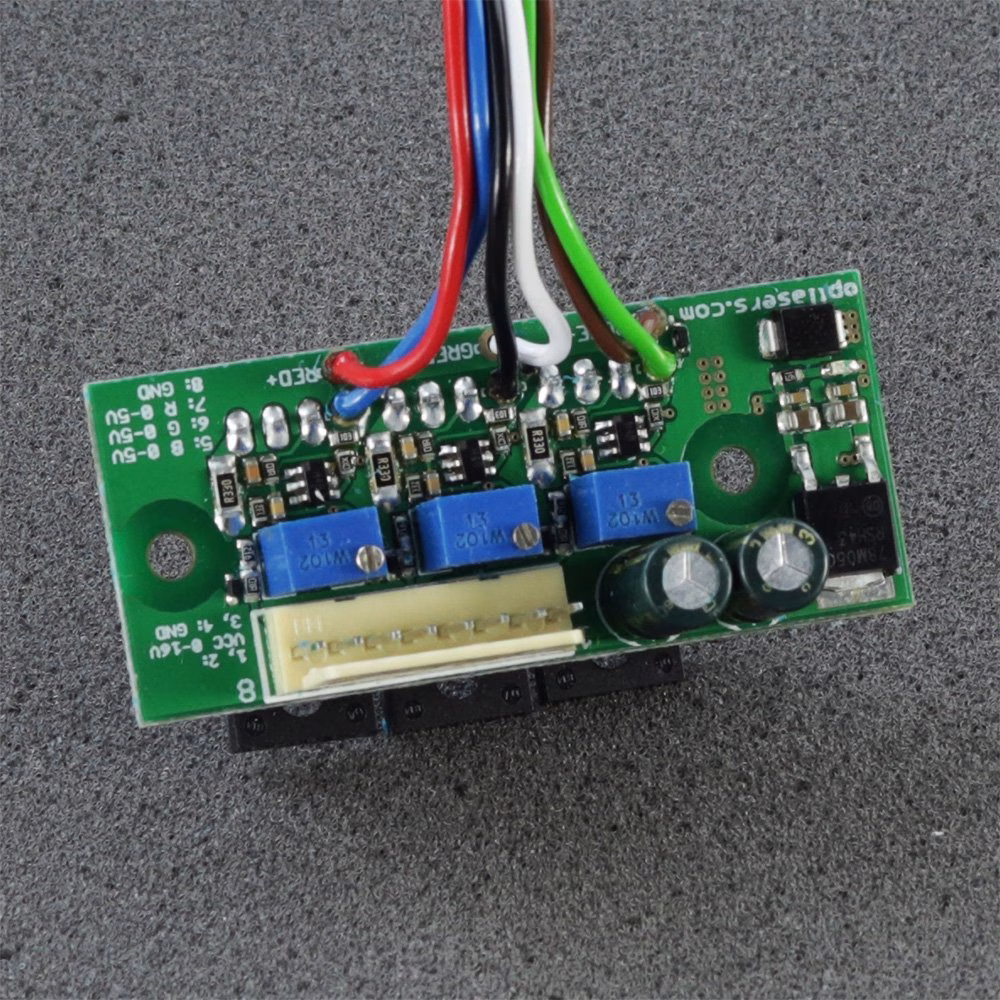

Le module est commandé par un pilote à trois canaux(LPLDD-1A-16V-3CH). Chaque canal est contrôlé indépendamment par une entrée analogique ou TTL. Les modulations jusqu'à 100 kHz sont réalisables. Les entrées de modulation peuvent être utilisées comme des entrées TTL avec ses niveaux logiques de 0 V et 5 V ou comme une entrée analogique.
Attention ! PRODUIT LASER DE CLASSE 4 !
- Seule une personne ayant reçu une formation spécialisée et possédant les connaissances nécessaires en matière de sécurité laser peut utiliser et entretenir le module laser. L'opérateur du module laser doit être conscient des risques liés au rayonnement laser.
- Le rayonnement laser est dangereux même lorsqu'il est diffusé ou réfléchi par une surface.
- Utilisez toujours un filtre de protection laser approprié
- Ne jamais diriger les lasers vers des personnes ou des animaux.
- Ne fixez pas le faisceau, des lésions oculaires dévastatrices et permanentes peuvent survenir à la suite d'une observation directe, diffuse ou indirecte du faisceau.
