LPLDD-1A-16V-3CH Pilote de diode laser

À propos du contrôleur de diode laser LPLDD-1A-16V-3CH

Le LPLDD-1A-16V-3CH est un pilote de diodes laser de puissance moyenne, plus compact (55 x 24 mm), version allégée de notre contrôleur pour systèmes lasers RGB, équipé d'une fonction de démarrage progressif intégrée. Ce pilote constitue la version à faible courant du modèle trois canaux. Le dispositif est conçu pour délivrer un courant maximal de 1 A par canal, spécifiquement adapté aux diodes laser de plus faible puissance. Sa conception garantit la génération de signaux de sortie sans oscillation, avec des temps de montée et de descente rapides, ainsi qu’une ondulation minimale.

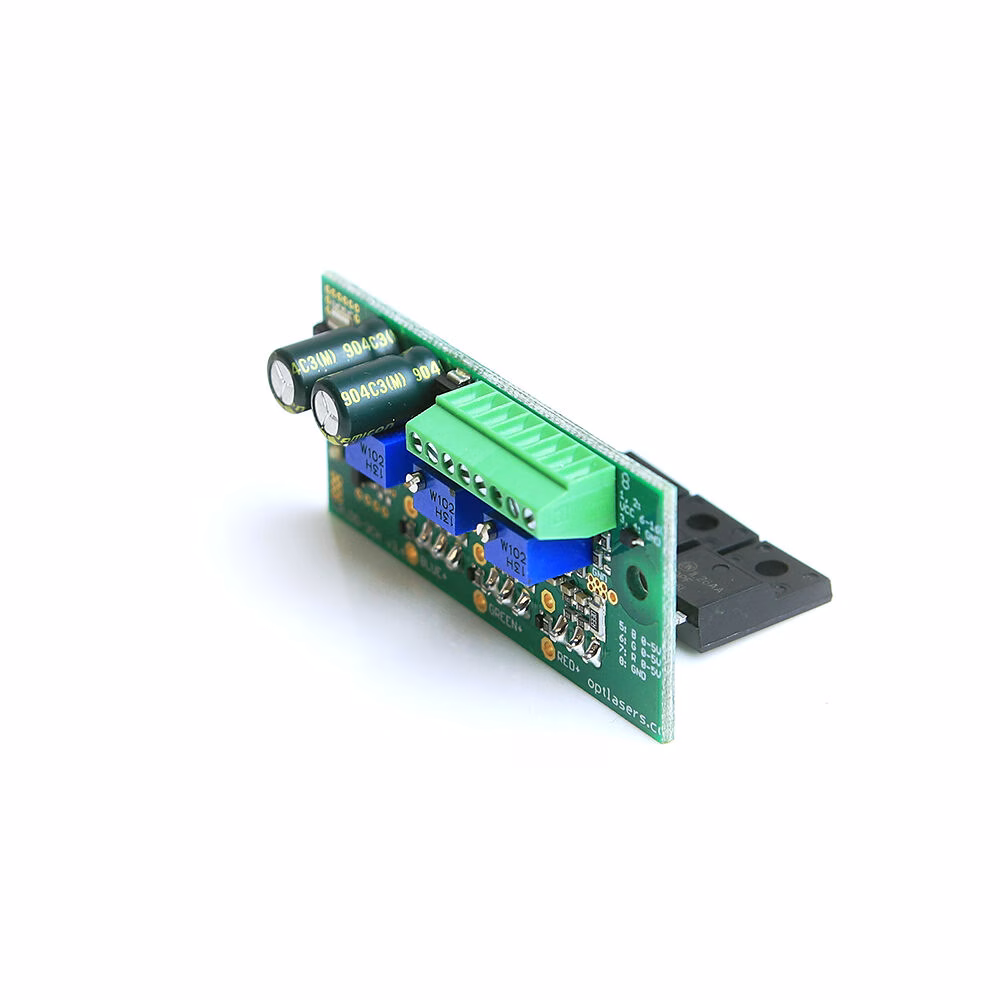

Chaque canal peut être contrôlé indépendamment via une entrée analogique de 0 à 5 V. Cette entrée permet la modulation du courant traversant la diode jusqu’à 100 kHz. Le courant maximal peut être ajusté pour chaque canal grâce à un potentiomètre distinct sur le circuit imprimé. Les fonctions de chaque commande sont indiquées sur le PCB pour en simplifier l'utilisation et le réglage.

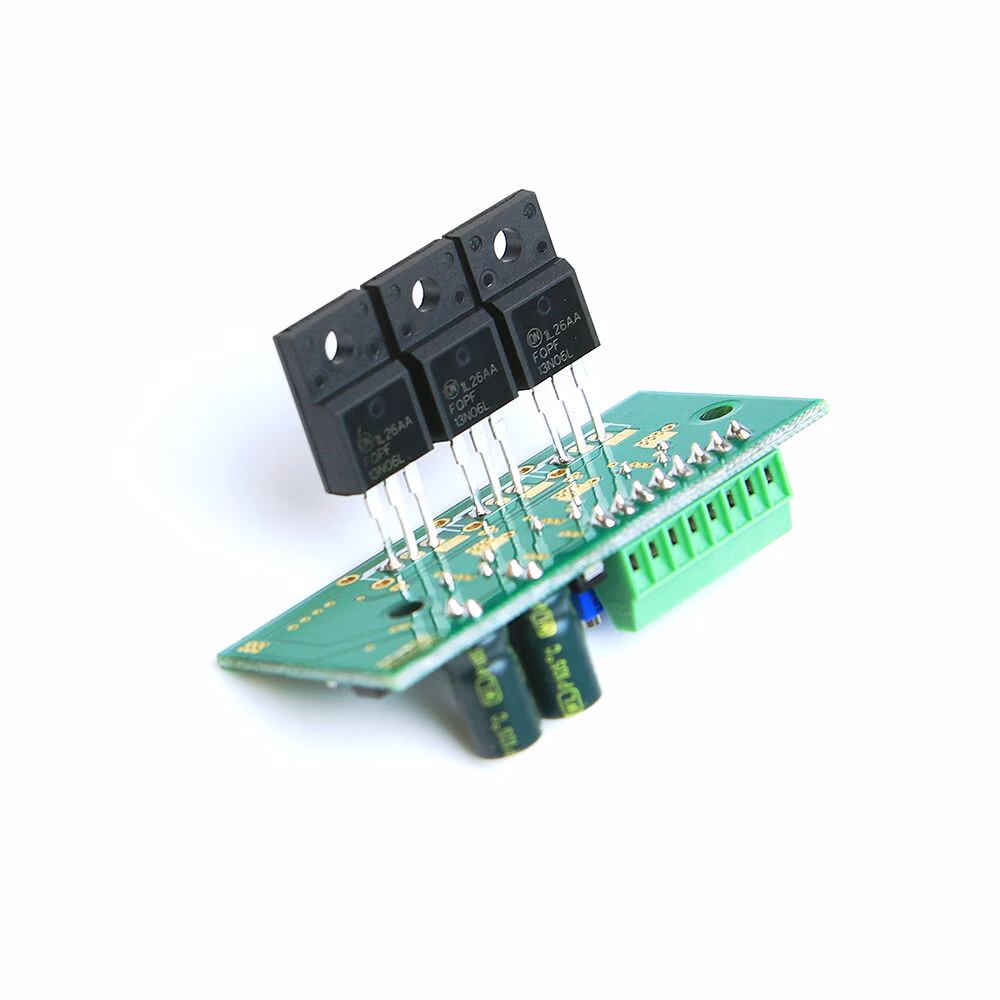

Ce contrôleur laser est fourni sans dissipateur thermique préinstallé, afin de permettre à l’utilisateur d’installer son propre dissipateur ou plaque optique, tout en réduisant significativement le coût. Il s’agit d’un composant intégralement fonctionnel, immédiatement prêt à être intégré dans des équipements lasers.

Les indications « R », « G » et « B » sérigraphiées sur la carte servent de repères pour le raccordement des diodes laser. Il est possible d’utiliser chaque canal avec n’importe quelle diode laser, offrant ainsi une grande flexibilité de configuration.

Recommandations et exigences

• Tous les canaux sont alimentés par une seule entrée commune.
• La tension minimale d’alimentation de la diode doit être supérieure ou égale à 7 V ; dans d'autres cas, elle est donnée par la formule ci-dessous :
  Vin = 0,3* I + Vd
• Vin - tension d'entrée
• Vd - tension de fonctionnement de la diode
• I - courant de fonctionnement

• Bien que chaque canal soit conçu pour supporter un courant de 5 A, il n'est généralement pas exploité à sa capacité maximale. En cas d’utilisation excédant 6 A au total (somme de tous les canaux), il est recommandé de souder directement les fils sur la carte, le connecteur étant limité à 3 A CW par broche.
• Il est impératif d’éviter tout court-circuit entre le + (VCC) de l’alimentation et le - (GND) de l’entrée logique ou de l’entrée de contrôle, car cela peut endommager irrémédiablement les pistes minces du GND logique.
• L’entrée de modulation peut être utilisée en entrée TTL avec des niveaux logiques de 0 V et 5 V, ou comme entrée analogique. La modulation analogique permet de régler la puissance de sortie en appliquant différentes tensions (exemple : 2,5 V pour 50 % de puissance, 4 V pour 80 %, etc.). Cette entrée peut également servir à la modulation PWM, sous réserve que la fréquence fondamentale du signal PWM soit comprise entre 5 et 20 kHz.
• Nous recommandons l’utilisation de câbles d’alimentation d’une section de 0,5 mm².
• Un refroidissement adapté des MOSFET de puissance doit être assuré en fonction des diodes laser et de l’alimentation utilisées. Sans refroidissement, les MOSFET peuvent être détériorés et les diodes laser endommagées.
• Le ou les MOSFET doivent être isolés du dissipateur thermique/plaque à l’aide d’un pad en silicone et d’une gaine plastique. Un court-circuit entre le MOSFET et le dissipateur thermique/plaque peut endommager le pilote et présenter un risque pour la diode laser.

Protection

Le circuit d’alimentation de la diode laser est protégé contre les inversions de polarité au moyen d’une diode Schottky haute intensité à faible tension directe, évitant tout endommagement de la diode laser lors de connexions incorrectes tout en limitant la dissipation thermique.

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée afin de gérer les surtensions au-delà de 5 V. Cependant, l’utilisation d’une tension supérieure à cette valeur doit absolument être évitée.
