300 mW Mikro RGB Lazer Modülü

300 mW Mikro RGB Lazer Modülü Hakkında

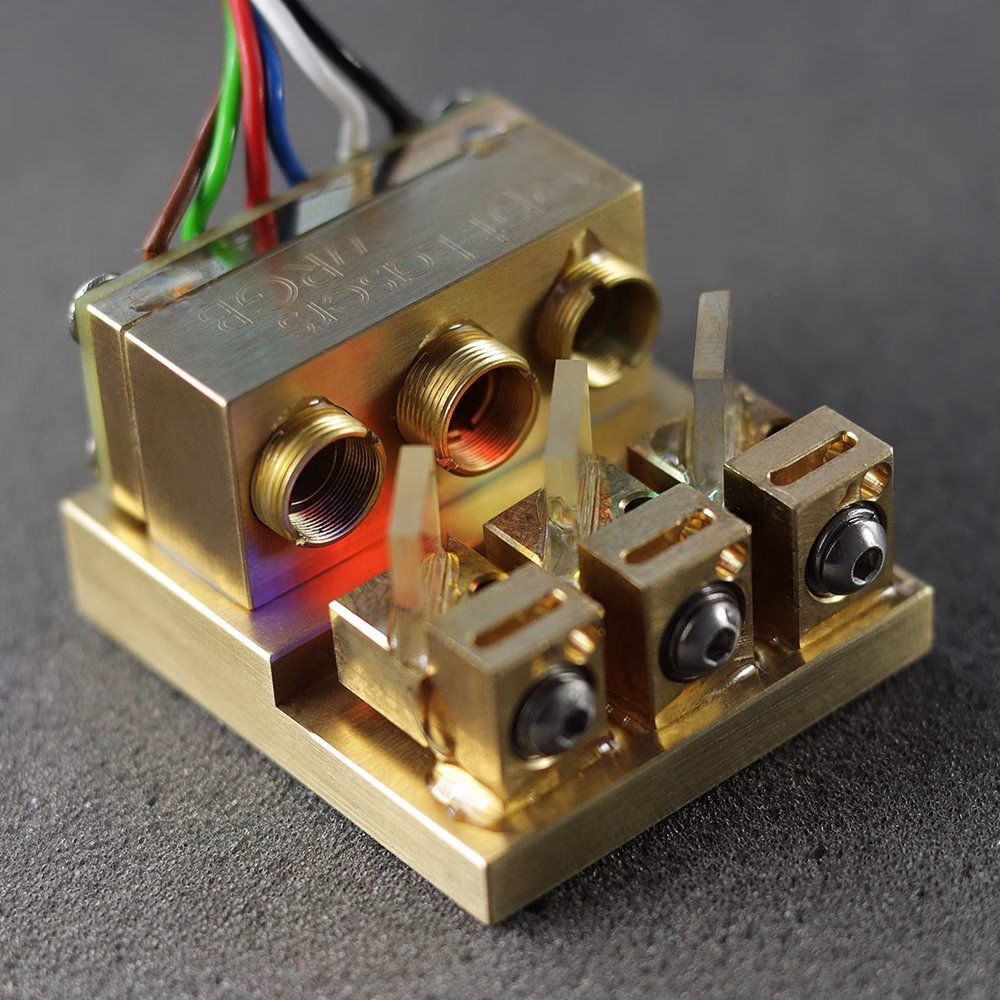

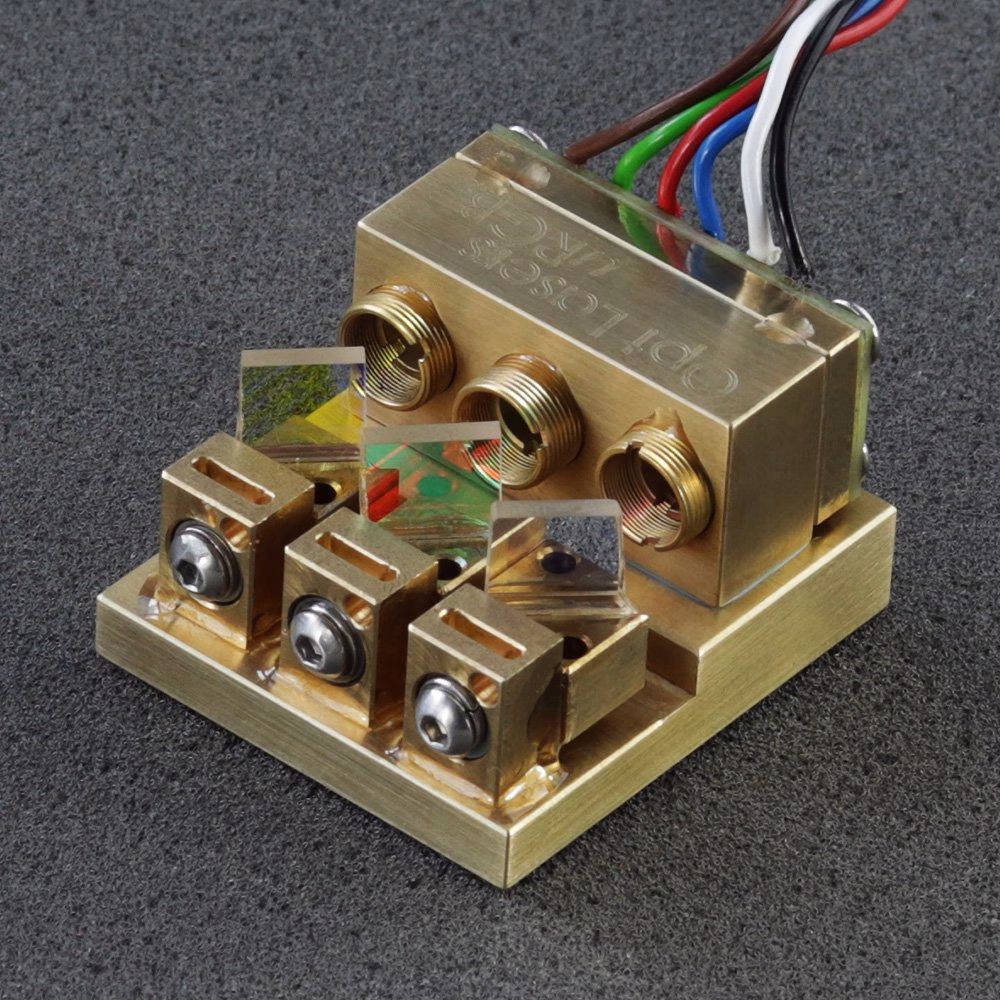

Bu, çoklu dalga boylarına sahip kompakt ve hafif serbest alan lazer modülüdür.

Dalga Boyları

Lazer modülü üç dalga boyu çıkışı verir:

• Kanal R: 638nm (+5/-3nm)
• Kanal G: 520nm (+10/-5nm)
• Kanal B: 450nm (+/- 10nm)

Dalga boyu toleransı özel sipariş için değiştirilebilir.

Lazer Işını

Lazer modülü üst üste binen üç lazer ışını verir. Lazer ışınlarının boyutları şöyledir:

• Kanal R: 1,6 x 1,0 mm @ 1/e2
• Kanal G: 2,8 x 0,8 mm @ 1/e2
• Kanal B: 3,0 x 1,2 mm @ 1/e2

Tüm ışınlar kolimasyonludur. Hızlı eksendeki sapma <1.0mRad, yavaş eksendeki sapma <1.3mRad'dir.

Polarizasyon

Her lazer ışınının polarizasyon durumu aynıdır ve TE-polarizasyondur.

Optik Güç

Tipik toplam optik güç 300 mW ve minimum optik güç 280 mW'tır.

Boyutlar

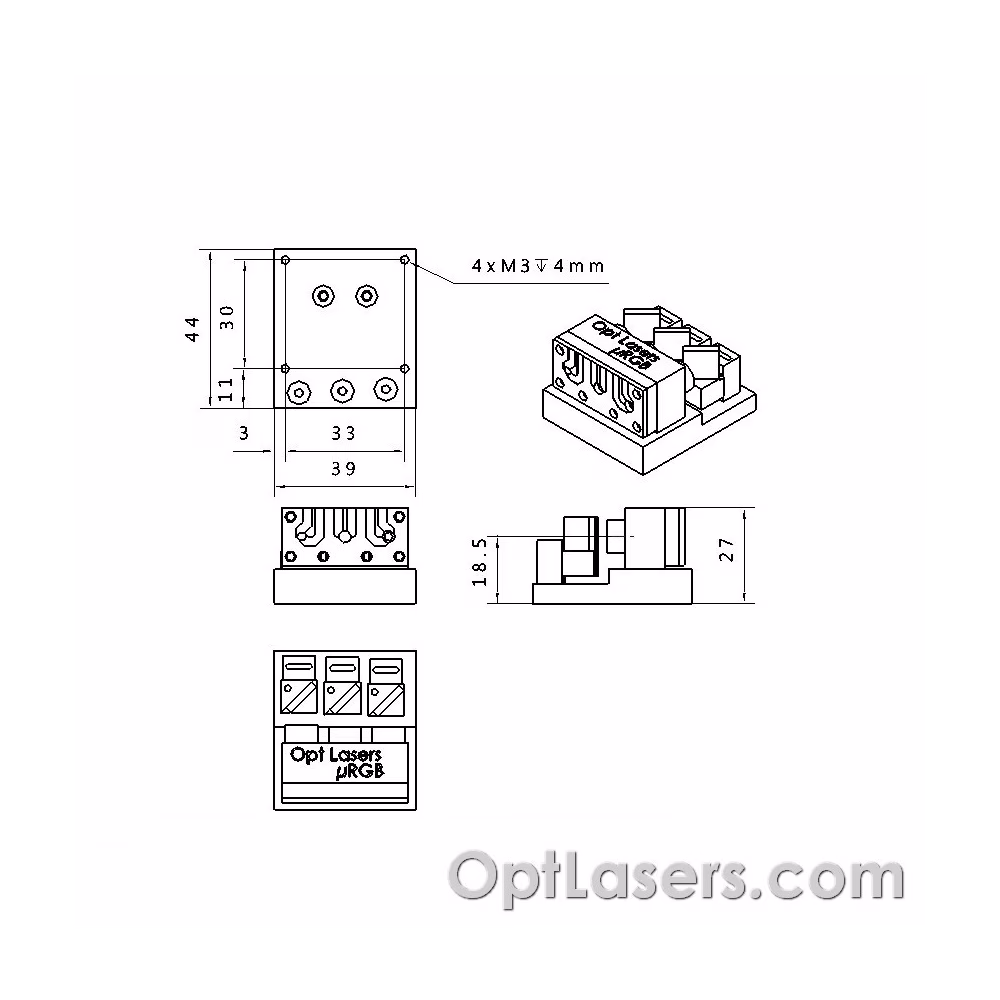

Modülün boyutları 44 x 39 x 27 mm'dir. Modülü dört adet M3 vida kullanarak taban plakasına monte etmek mümkündür.

Lazer Diyot Sürücüsü

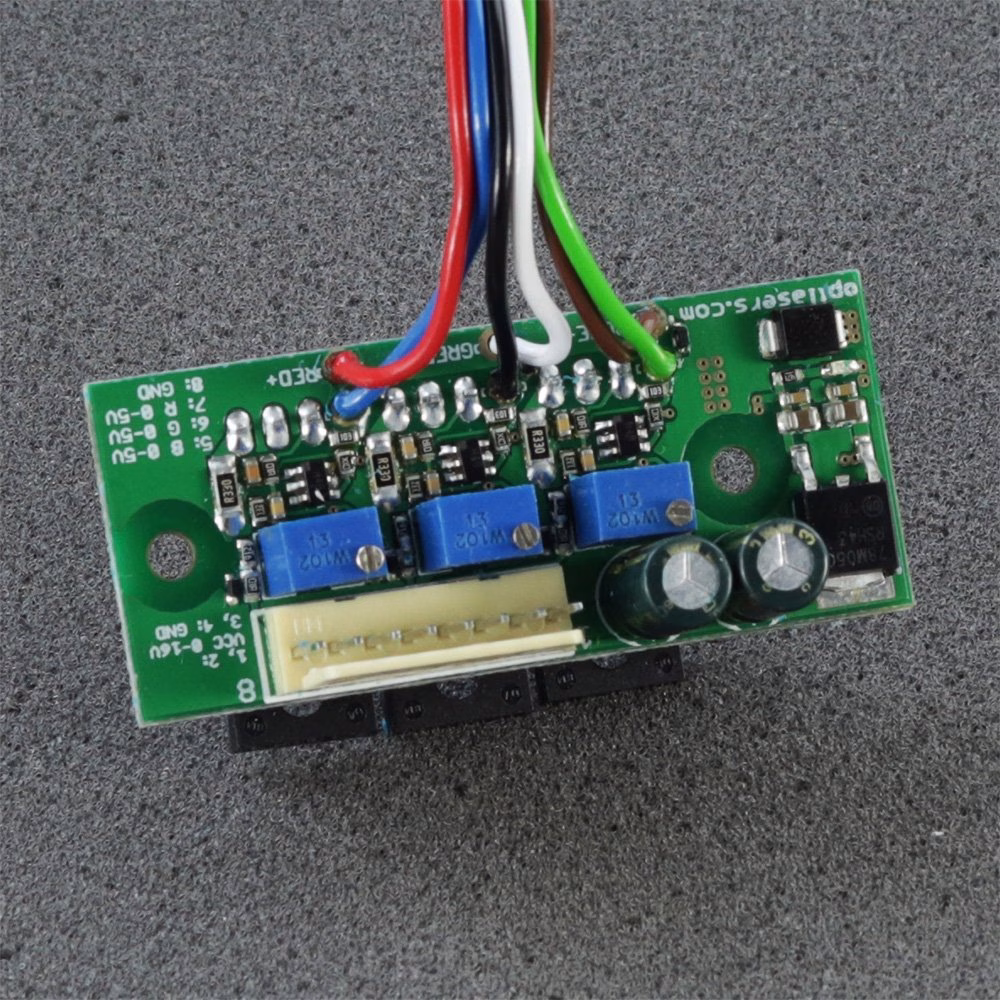

Modül üç kanallı bir sürücü(LPLDD-1A-16V-3CH) tarafından kontrol edilir. Her kanal bağımsız olarak Analog veya TTL girişi ile kontrol edilir. 100 kHz'e kadar modülasyonlar elde edilebilir. Modülasyon girişleri, 0 V ve 5 V lojik seviyeleri ile TTL girişleri olarak veya analog giriş olarak kullanılabilir.

Dikkat! SINIF 4 LAZER ÜRÜNÜ!

1. Lazer modülünü yalnızca uzmanlık eğitimi almış ve uygun lazer güvenliği bilgisine sahip kişiler kullanabilir ve bakımını yapabilir. Lazer modülü operatörü lazer radyasyonu tehlikesinin farkında olmalıdır.
2. Lazer radyasyonu bir yüzeyden saçıldığında veya yansıdığında bile tehlikelidir.
3. Her zaman uygun lazer filtresi koruması kullanın
4. Lazeri asla insanlara veya hayvanlara doğrultmayın.
5. Işına bakmayın, doğrudan, dağınık veya dolaylı ışına bakmanın bir sonucu olarak yıkıcı ve kalıcı göz hasarı meydana gelebilir.
