300 mW-os mikro RGB lézermodul

A 300 mW-os mikro RGB lézermodulról

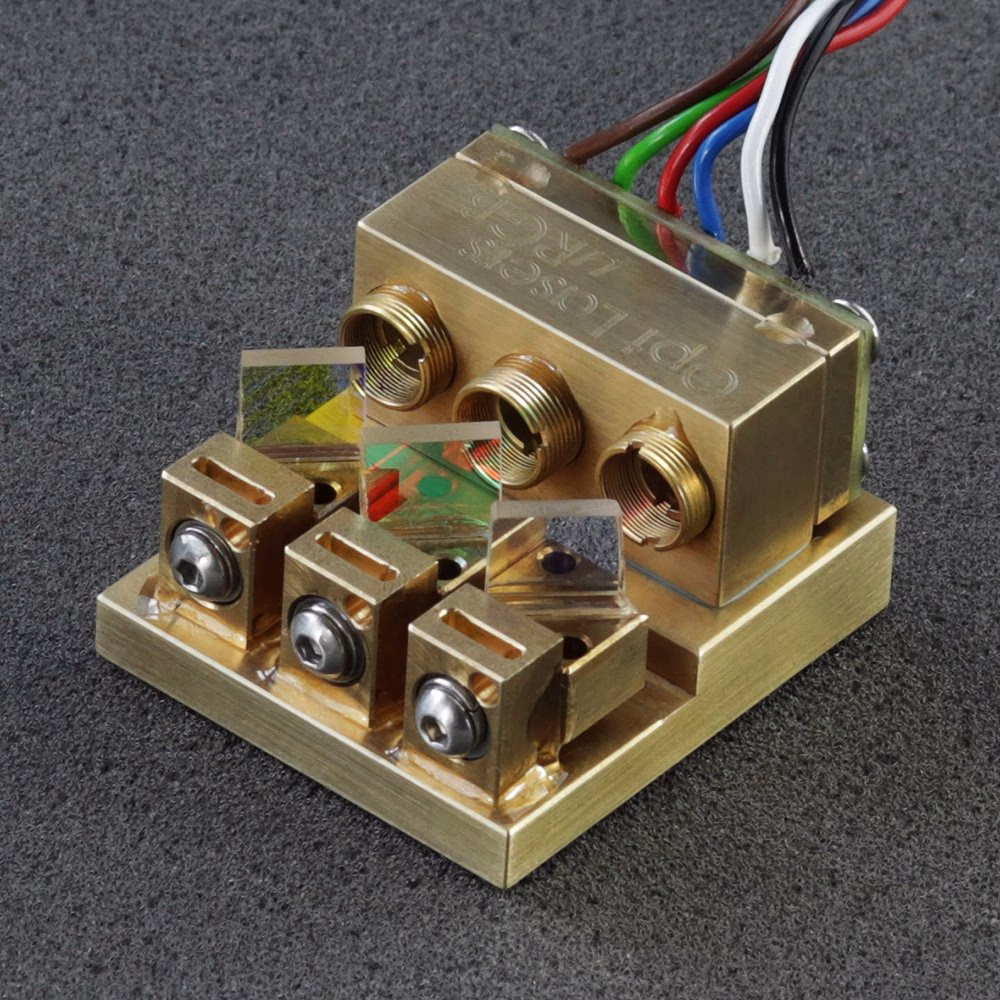

Ez egy kompakt és könnyű, több hullámhosszúságú szabad térbeli lézermodul.

Hullámhosszok

A lézermodul három hullámhosszt ad ki:

• R csatorna: 638 nm (+5/-3 nm)
• G csatorna: 520 nm (+10/-5 nm)
• B csatorna: 450nm (+/- 10nm)

A hullámhossz-tolerancia speciális megrendelés esetén módosítható.

Lézersugár

A lézermodul három lézersugarat bocsát ki, amelyek átfedésben vannak. A lézersugarak méretei a következők:

• R csatorna: 1,6 x 1,0 mm @ 1/e2
• G csatorna: 2,8 x 0,8 mm @ 1/e2
• B-csatorna: 3,0 x 1,2 mm @ 1/e2

Minden sugárnyaláb kollimált. A divergencia a gyors tengelyen < 1,0 mRad, a divergencia a lassú tengelyen < 1,3 mRad.

Polarizáció

Az egyes lézersugarak polarizációs állapota azonos, és TE-polarizáció.

Optikai teljesítmény

A tipikus teljes optikai teljesítmény 300 mW és a minimális optikai teljesítmény 280 mW.

Méretek

A modul méretei 44 x 39 x 27 mm. A modul négy M3-as csavarral rögzíthető az alaplemezre.

Lézerdióda-meghajtó

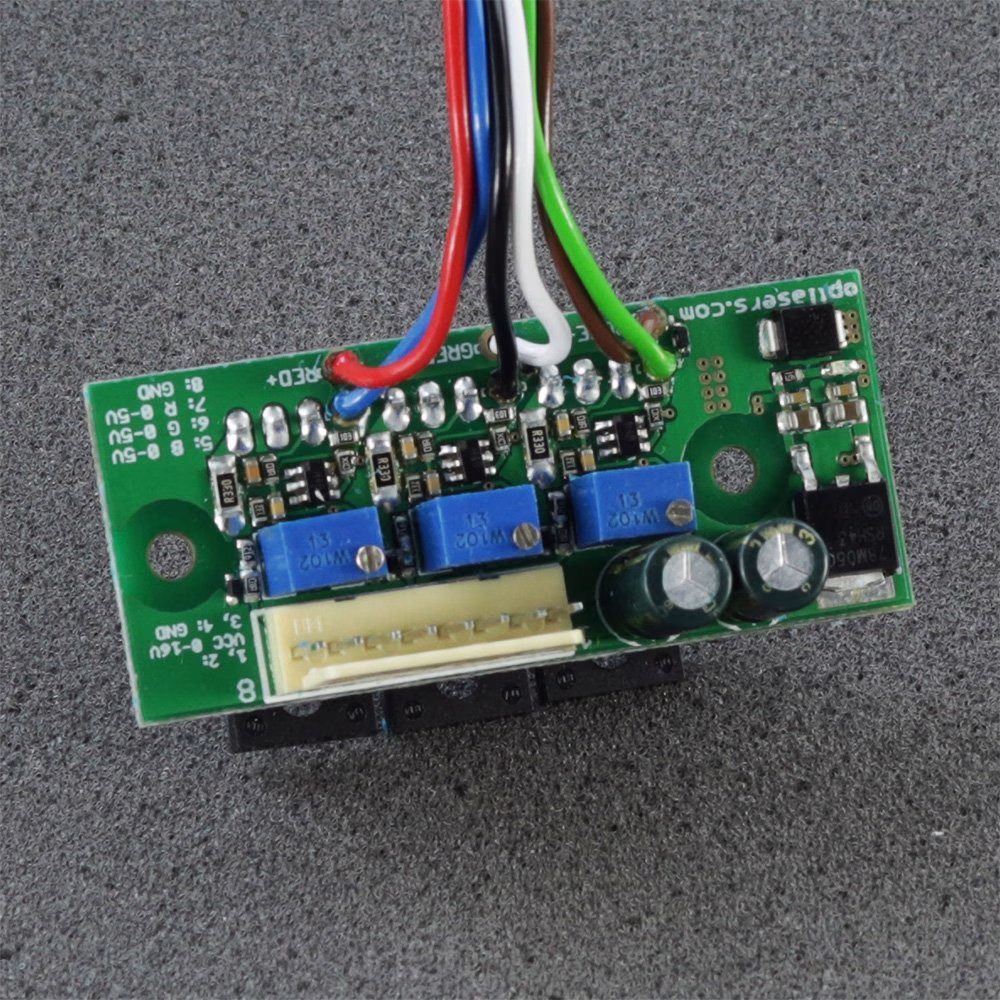

A modult egy háromcsatornás meghajtó(LPLDD-1A-16V-3CH) vezérli. Minden csatorna önállóan vezérelhető analóg vagy TTL bemenetről. A modulációk 100 kHz-ig elérhetők. A modulációs bemenetek használhatók TTL bemenetként 0 V és 5 V logikai szintekkel vagy analóg bemenetként.

Vigyázat! 4. OSZTÁLYÚ LÉZERTERMÉK!

1. A lézermodult csak szakképzett és megfelelő lézerbiztonsági ismeretekkel rendelkező személy használhatja és karbantarthatja. A lézermodul kezelőjének tisztában kell lennie a lézersugárzás veszélyével.
2. A lézersugárzás akkor is veszélyes, ha szóródik vagy visszaverődik egy felületről.
3. Mindig használjon megfelelő lézerszűrő védelmet
4. Soha ne irányítsa a lézert emberekre vagy állatokra.
5. Ne bámulja a sugárnyalábot, a közvetlen, diffúz vagy közvetett sugárnyaláb nézése következtében pusztító és maradandó szemkárosodás léphet fel.
