Лазерный модуль Micro RGB мощностью 300 мВт

О лазерном модуле Micro RGB мощностью 300 мВт

Это компактный и легкий лазерный модуль свободного пространства с несколькими длинами волн.

Длины волн

Лазерный модуль выводит три длины волны:

• Канал R: 638 нм (+5/-3 нм)
• Канал G: 520 нм (+10/-5 нм)
• Канал B: 450 нм (+/- 10 нм)

Допуск на длину волны может быть изменен по специальному заказу.

Лазерный луч

Лазерный модуль выводит три лазерных луча, которые перекрываются. Размеры лазерных лучей следующие:

• Канал R: 1,6 x 1,0 мм @ 1/e2
• Канал G: 2,8 x 0,8 мм @ 1/e2
• Канал B: 3,0 x 1,2 мм @ 1/e2

Все пучки коллимированы. Расхождение по быстрой оси < 1,0 мРад, расхождение по медленной оси < 1,3 мРад.

Поляризация

Состояние поляризации каждого лазерного луча одинаково, и это TE-поляризация.

Оптическая мощность

Типичная полная оптическая мощность составляет 300 мВт, минимальная оптическая мощность - 280 мВт.

Размеры

Размеры модуля составляют 44 x 39 x 27 мм. Модуль можно установить на опорную плиту с помощью четырех винтов M3.

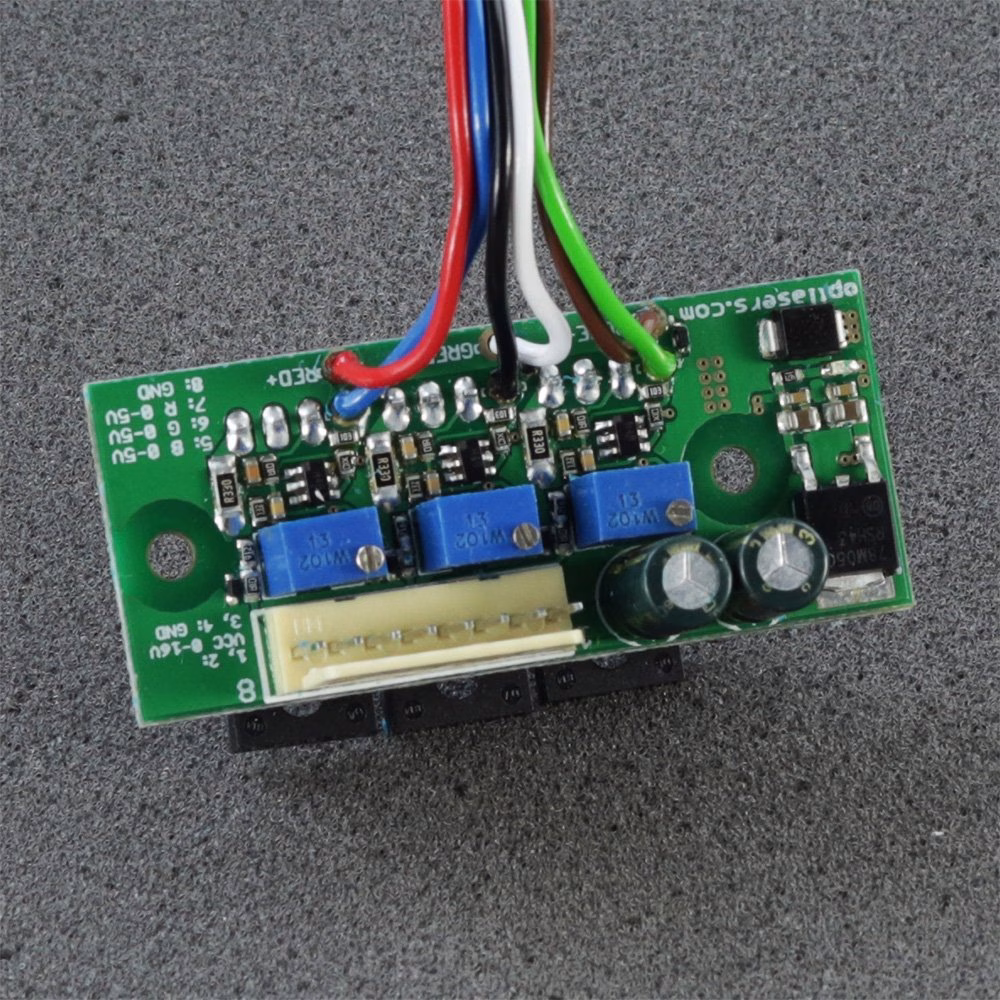

Драйвер лазерного диода

Модуль управляется трехканальным драйвером(LPLDD-1A-16V-3CH). Каждый канал независимо управляется аналоговым или TTL-входом. Достигается модуляция до 100 кГц. Модуляционные входы могут использоваться как ТТЛ-входы с логическими уровнями 0 В и 5 В или как аналоговые входы.

Внимание! ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 4!

1. Использовать и обслуживать лазерный модуль может только человек, прошедший специальную подготовку и обладающий соответствующими знаниями по лазерной безопасности. Оператор лазерного модуля должен знать об опасности лазерного излучения.
2. Лазерное излучение опасно даже в рассеянном или отраженном от поверхности виде.
3. Всегда используйте надлежащую защиту от лазерных фильтров
4. Никогда не направляйте лазеры на людей или животных.
5. Не смотрите на луч, разрушительное и необратимое повреждение глаз может произойти в результате прямого, рассеянного или непрямого просмотра луча.
