300 mW mikro RGB-lasermodul

Om 300 mW Micro RGB-lasermodul

Dette er en kompakt og lett lasermodul for fritt rom med flere bølgelengder.

Bølgelengder

Lasermodulen sender ut tre bølgelengder:

• Kanal R: 638 nm (+5/-3 nm)
• Kanal G: 520 nm (+10/-5 nm)
• Kanal B: 450 nm (+/- 10 nm)

Bølgelengdetoleransen kan endres ved spesialbestilling.

Laserstråle

Lasermodulen sender ut tre laserstråler som overlapper hverandre. Dimensjonene på laserstrålene er:

• Kanal R: 1,6 x 1,0 mm @ 1/e2
• Kanal G: 2,8 x 0,8 mm @ 1/e2
• Kanal B: 3,0 x 1,2 mm @ 1/e2

Alle strålene er kollimerte. Divergensen i den raske aksen < 1,0 mRad, divergensen i den langsomme aksen < 1,3 mRad.

Polarisering

Polarisasjonstilstanden til hver laserstråle er den samme, og det er TE-polarisering.

Optisk effekt

Typisk total optisk effekt er 300 mW og minimal optisk effekt er 280 mW.

Dimensjoner

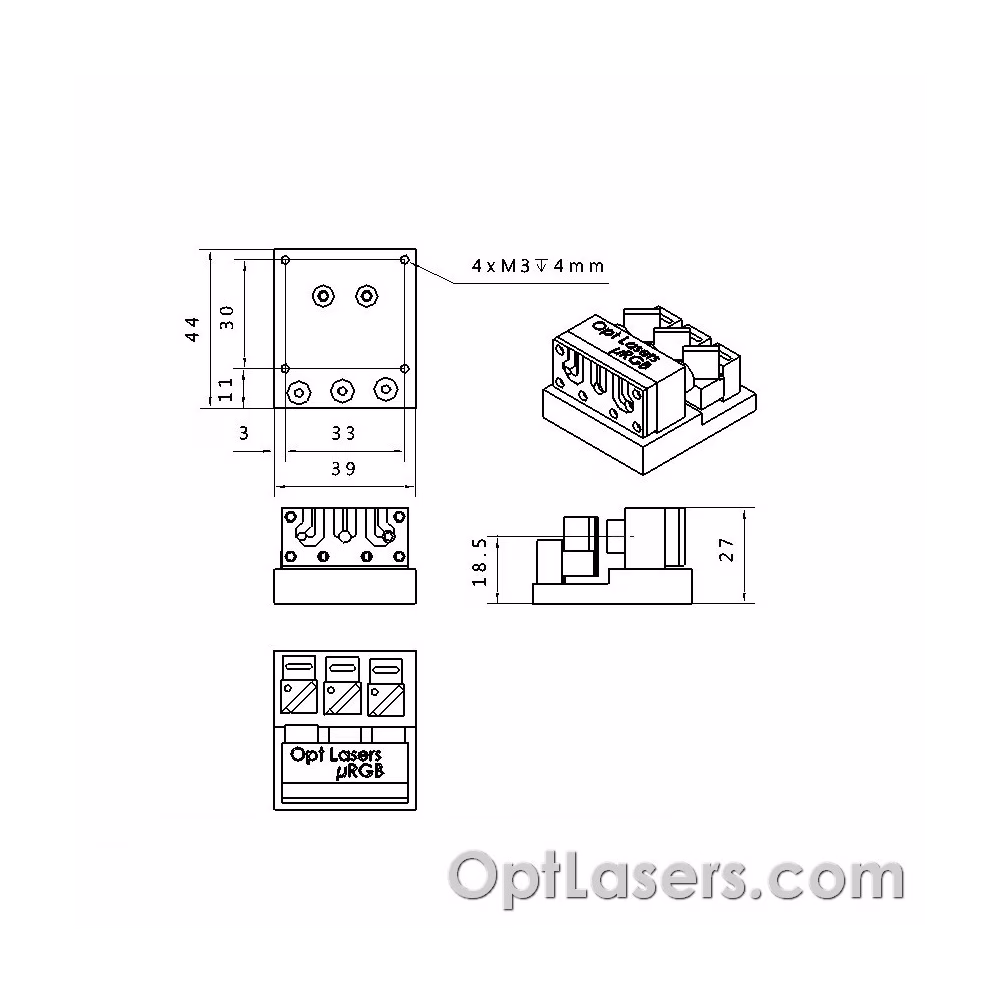

Modulens dimensjoner er 44 x 39 x 27 mm. Det er mulig å montere modulen på bunnplaten ved hjelp av fire M3-skruer.

Driver for laserdiode

Modulen styres av en trekanals driver(LPLDD-1A-16V-3CH). Hver kanal styres uavhengig av analog eller TTL-inngang. Modulasjoner på opptil 100 kHz er oppnåelig. Moduleringsinngangene kan brukes som TTL-innganger med logiske nivåer på 0 V og 5 V eller som analoge innganger.

Forsiktig! LASERPRODUKT I KLASSE 4!

1. Kun personer med spesialopplæring og tilstrekkelig kunnskap om lasersikkerhet kan bruke og vedlikeholde lasermodulen. Operatøren av lasermodulen må være klar over faren ved laserstråling.
2. Laserstråling er farlig selv når den spres eller reflekteres fra en overflate.
3. Bruk alltid riktig laserfilterbeskyttelse
4. Rett aldri laseren mot mennesker eller dyr.
5. Ikke stirre på strålen, ødeleggende og permanent øyeskade kan oppstå som følge av direkte, diffust eller indirekte blikk på strålen.
