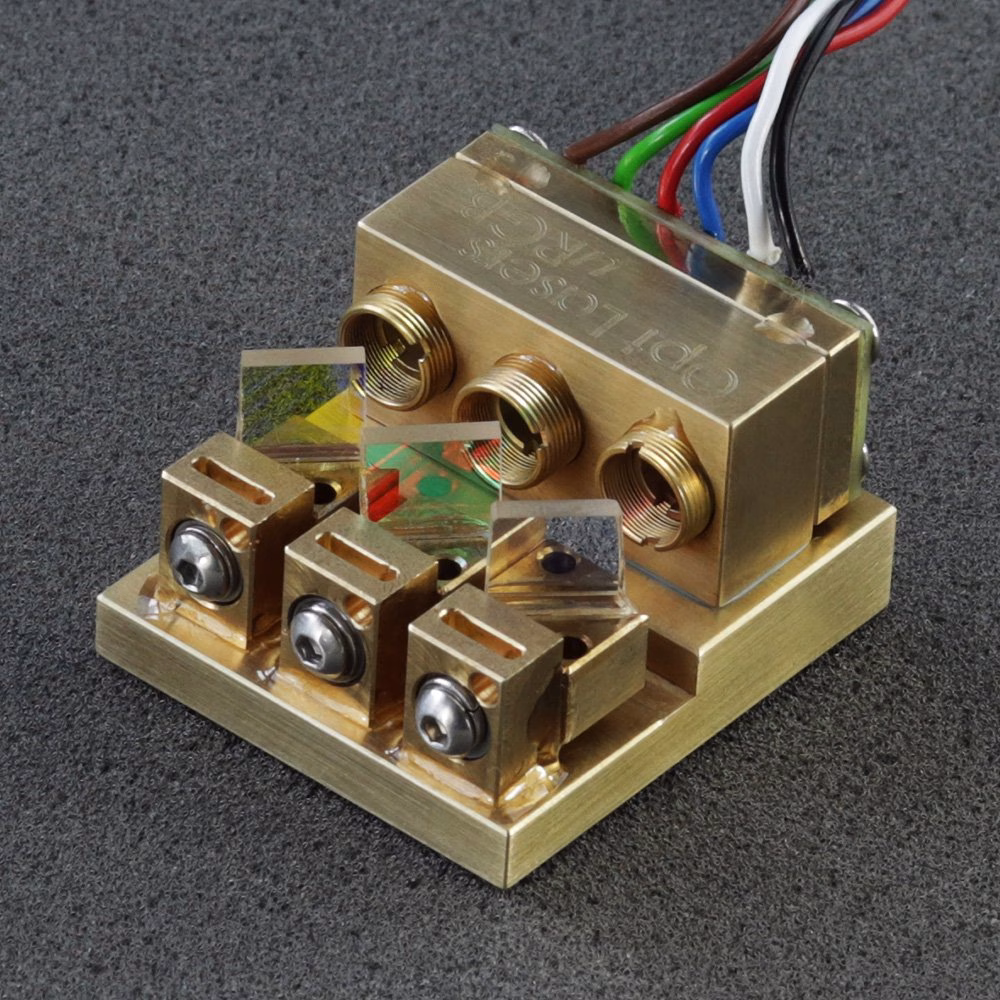

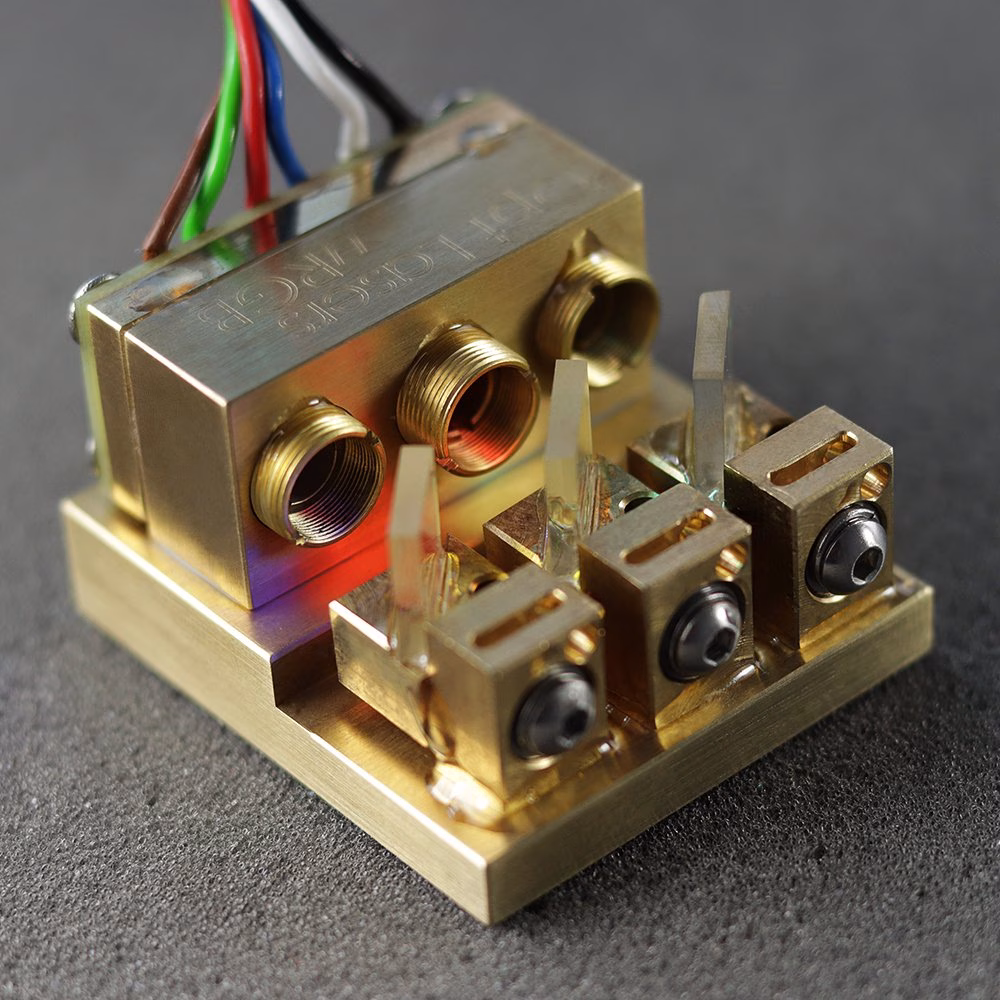

300 mW микро RGB лазерен модул

За 300 mW микро RGB лазерен модул

Това е компактен и лек лазерен модул за свободно пространство с множество дължини на вълната.

Дължина на вълната

Лазерният модул извежда три дължини на вълната:

• Канал R: 638 nm (+5/-3 nm)
• Канал G: 520 nm (+10/-5 nm)
• Канал B: 450 nm (+/- 10 nm)

Толерансът на дължината на вълната може да бъде променен при специална поръчка.

Лазерен лъч

Лазерният модул извежда три лазерни лъча, които се припокриват. Размерите на лазерните лъчи са:

• Канал R: 1,6 x 1,0 mm @ 1/e2
• Канал G: 2,8 x 0,8 mm @ 1/e2
• Канал B: 3,0 x 1,2 mm @ 1/e2

Всички лъчи са колимирани. Дивергенцията по бързата ос е < 1,0 mRad, а дивергенцията по бавната ос е < 1,3 mRad.

Поляризация

Състоянието на поляризация на всеки лазерен лъч е едно и също и то е ТЕ-поляризация.

Оптична мощност

Типичната обща оптична мощност е 300 mW, а минималната оптична мощност е 280 mW.

Размери

Размерите на модула са 44 x 39 x 27 mm. Възможно е модулът да се монтира върху основната плоча с помощта на четири винта M3.

Лазерен диоден драйвер

Модулът се управлява от триканален драйвер(LPLDD-1A-16V-3CH). Всеки канал се управлява независимо от аналогов или TTL вход. Постига се модулация до 100 kHz. Модулационните входове могат да се използват като TTL входове с логическите си нива от 0 V и 5 V или като аналогов вход.

Внимание! ЛАЗЕРЕН ПРОДУКТ ОТ КЛАС 4!

1. Само лице със специализирано обучение и подходящи познания по лазерна безопасност може да използва и поддържа лазерния модул. Операторът на лазерния модул трябва да е наясно с опасността от лазерно лъчение.
2. Лазерното излъчване е опасно дори когато е разсеяно или отразено от повърхност.
3. Винаги използвайте подходяща защита с лазерен филтър
4. Никога не насочвайте лазерите към хора или животни.
5. Не гледайте в лъча, опустошително и трайно увреждане на очите може да настъпи в резултат на пряко, дифузно или непряко гледане на лъча.
