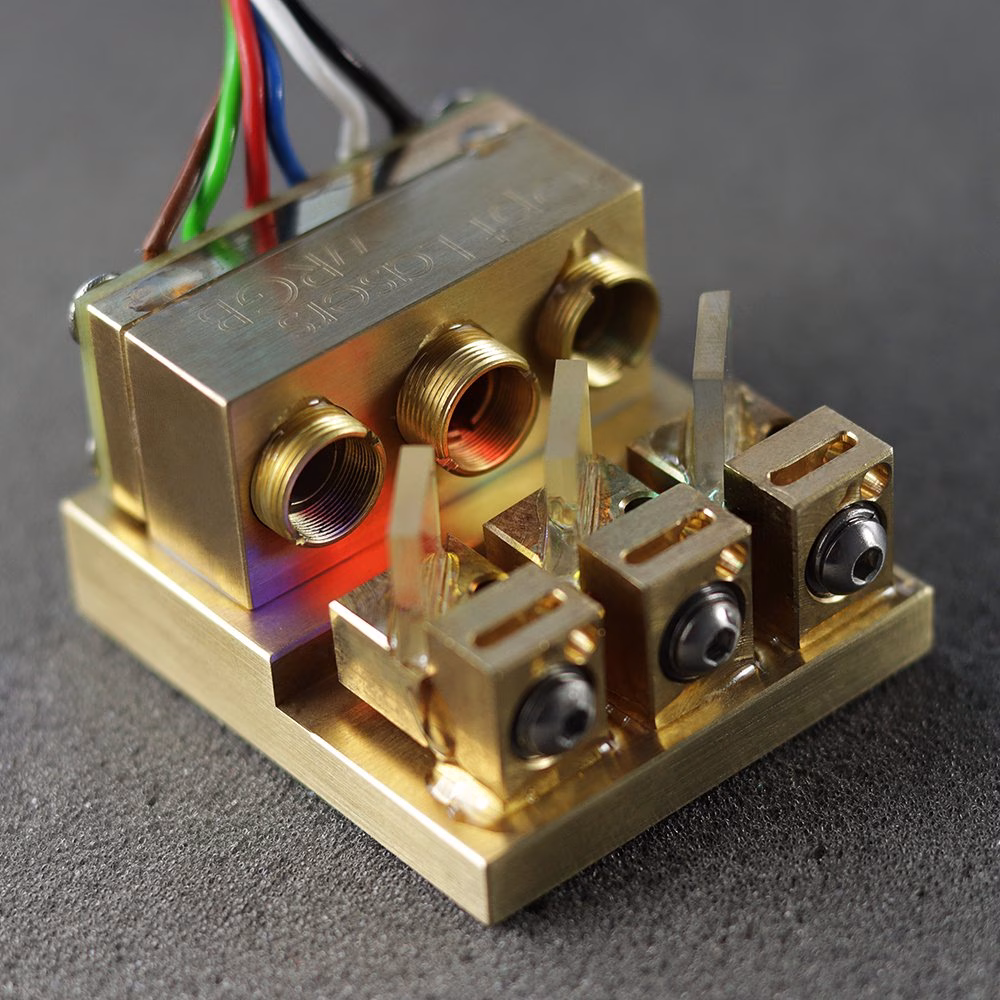

Módulo láser micro RGB de 300 mW
Módulo láser de espacio libre compacto y ligero con múltiples longitudes de onda.
Descargar
Descripción del producto
Acerca del micromódulo láser RGB de 300 mW
Se trata de un módulo láser de espacio libre compacto y ligero con múltiples longitudes de onda.
Longitudes de onda
El módulo láser emite tres longitudes de onda:
- Canal R: 638 nm (+5/-3 nm)
- Canal G: 520 nm (+10/-5 nm)
- Canal B: 450 nm (+/- 10 nm)
La tolerancia de longitud de onda se puede cambiar por pedido especial.
Haz láser
El módulo láser emite tres haces láser que se superponen. Las dimensiones de los haces láser son
- Canal R: 1,6 x 1,0 mm @ 1/e2
- Canal G: 2,8 x 0,8 mm @ 1/e2
- Canal B: 3,0 x 1,2 mm @ 1/e2
Todos los haces están colimados. La divergencia en el eje rápido < 1.0mRad, la divergencia es el eje lento <1.3mRad.
Polarización
El estado de polarización de cada haz láser es el mismo, y es TE-polarización.
Potencia óptica
La potencia óptica total típica es de 300 mW y la potencia óptica mínima es de 280 mW.
Dimensiones
Las dimensiones del módulo son 44 x 39 x 27 mm. Es posible montar el módulo en la placa base utilizando cuatro tornillos M3.
Controlador del diodo láser
El módulo está controlado por un controlador de tres canales(LPLDD-1A-16V-3CH). Cada canal se controla independientemente por entrada analógica o TTL. Se pueden alcanzar modulaciones de hasta 100 kHz. Las entradas de modulación se pueden utilizar como entradas TTL con sus niveles lógicos de 0 V y 5 V o como entrada analógica.
ATENCIÓN ¡PRODUCTO LÁSER DE CLASE 4!
- Sólo las personas con formación especializada y conocimientos adecuados sobre seguridad láser pueden utilizar y mantener el módulo láser. El operador del módulo láser debe ser consciente del peligro de la radiación láser.
- La radiación láser es peligrosa incluso cuando se dispersa o refleja en una superficie.
- Utilice siempre la protección de filtro láser adecuada
- No apunte nunca con el láser a personas o animales.
- No mire fijamente al rayo, pueden producirse daños oculares devastadores y permanentes como resultado de la visión directa, difusa o indirecta del rayo.
