300 mW mikro RGB laserový modul

O 300 mW laserovém modulu Micro RGB

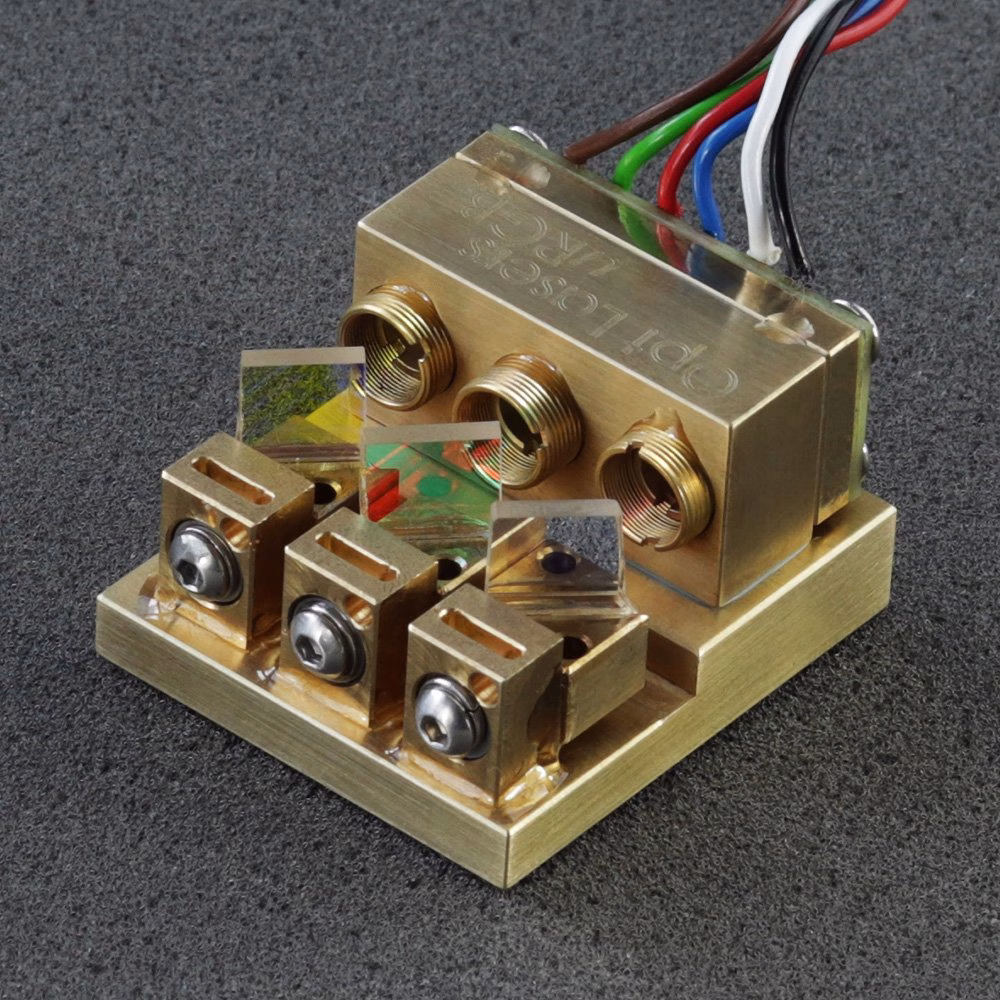

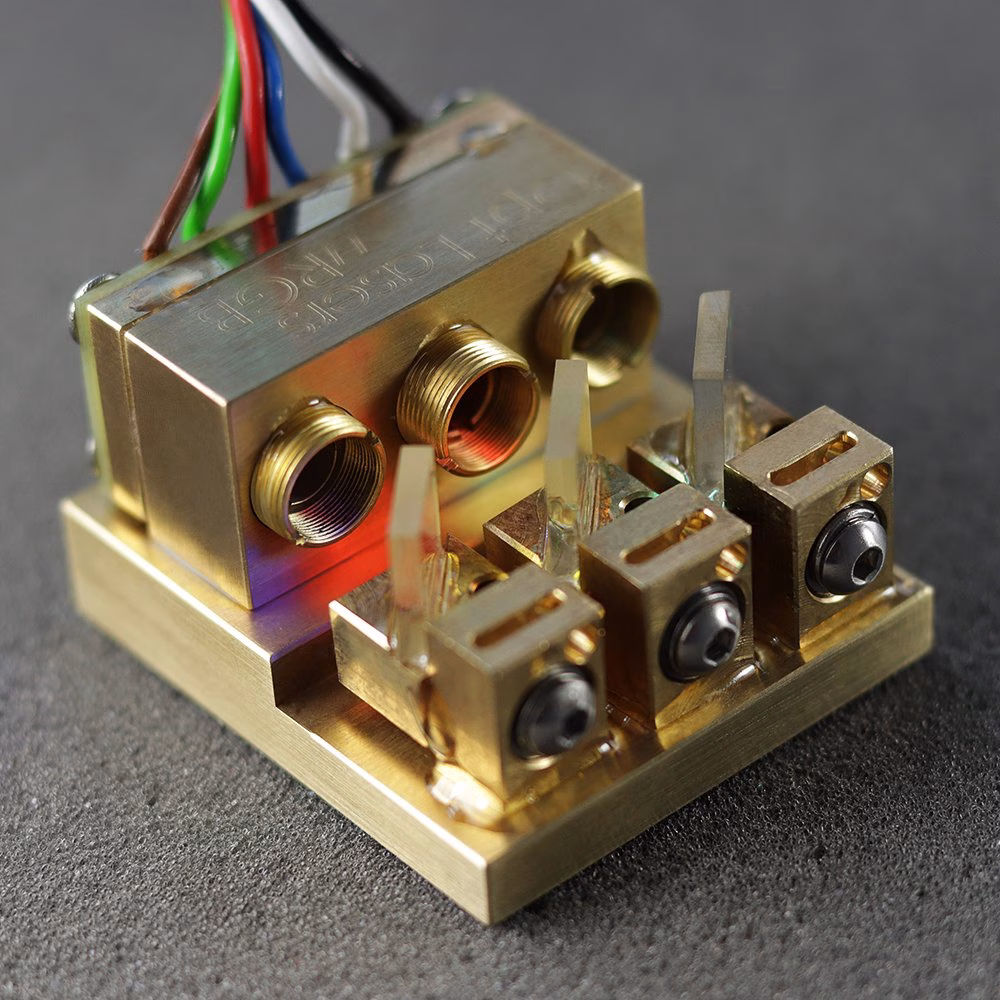

Jedná se o kompaktní a lehký laserový modul pro volný prostor s více vlnovými délkami.

Vlnové délky

Laserový modul vyzařuje tři vlnové délky:

• Kanál R: 638 nm (+5/-3 nm)
• Kanál G: 520nm (+10/-5nm)
• Kanál B: 450nm (+/- 10nm)

Toleranci vlnové délky lze na zvláštní objednávku změnit.

Laserový paprsek

Laserový modul vysílá tři laserové paprsky, které se překrývají. Rozměry laserových paprsků jsou:

• Kanál R: 1,6 x 1,0 mm @ 1/e2
• Kanál G: 2,8 x 0,8 mm @ 1/e2
• kanál B: 3,0 x 1,2 mm @ 1/e2

Všechny paprsky jsou kolimované. Divergence v rychlé ose < 1,0 mRad, divergence v pomalé ose < 1,3 mRad.

Polarizace

Polarizační stav každého laserového paprsku je stejný a jedná se o TE-polarizaci.

Optický výkon

Typický celkový optický výkon je 300 mW a minimální optický výkon je 280 mW.

Rozměry

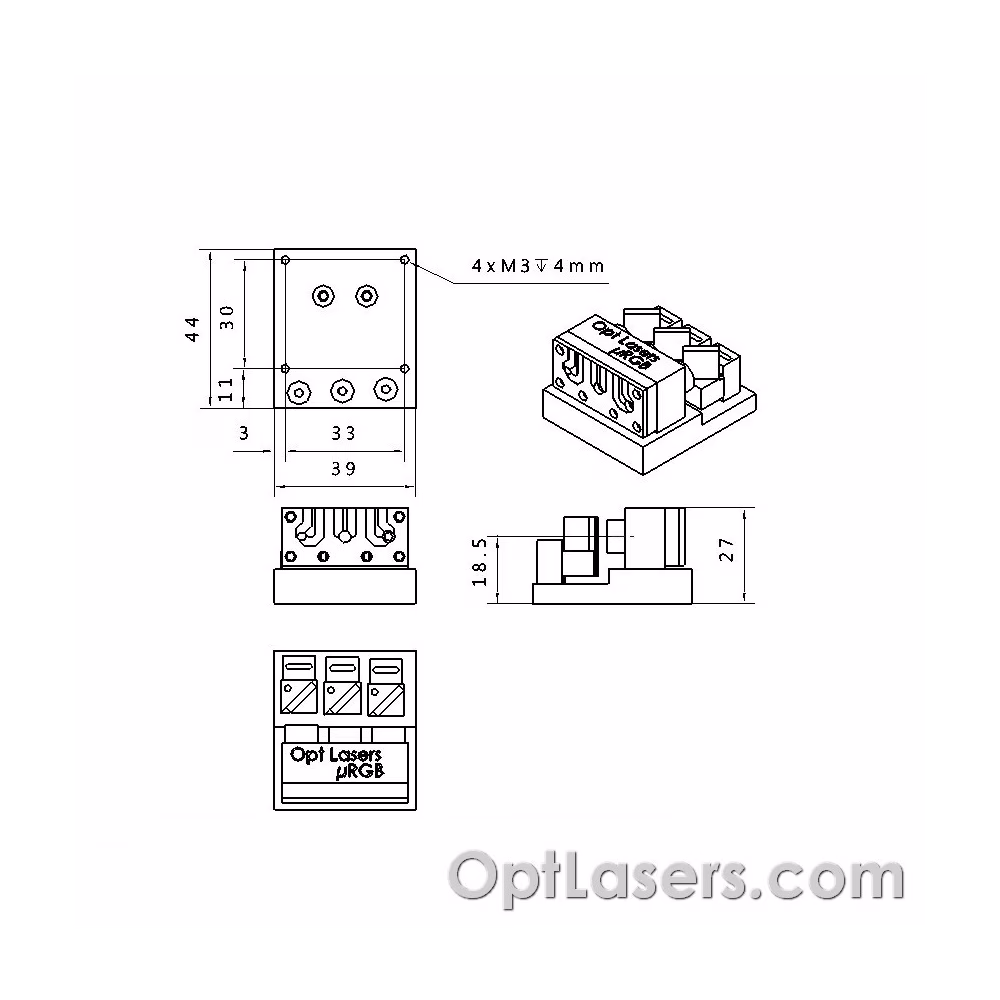

Rozměry modulu jsou 44 x 39 x 27 mm. Modul je možné namontovat na základní desku pomocí čtyř šroubů M3.

Ovladač laserové diody

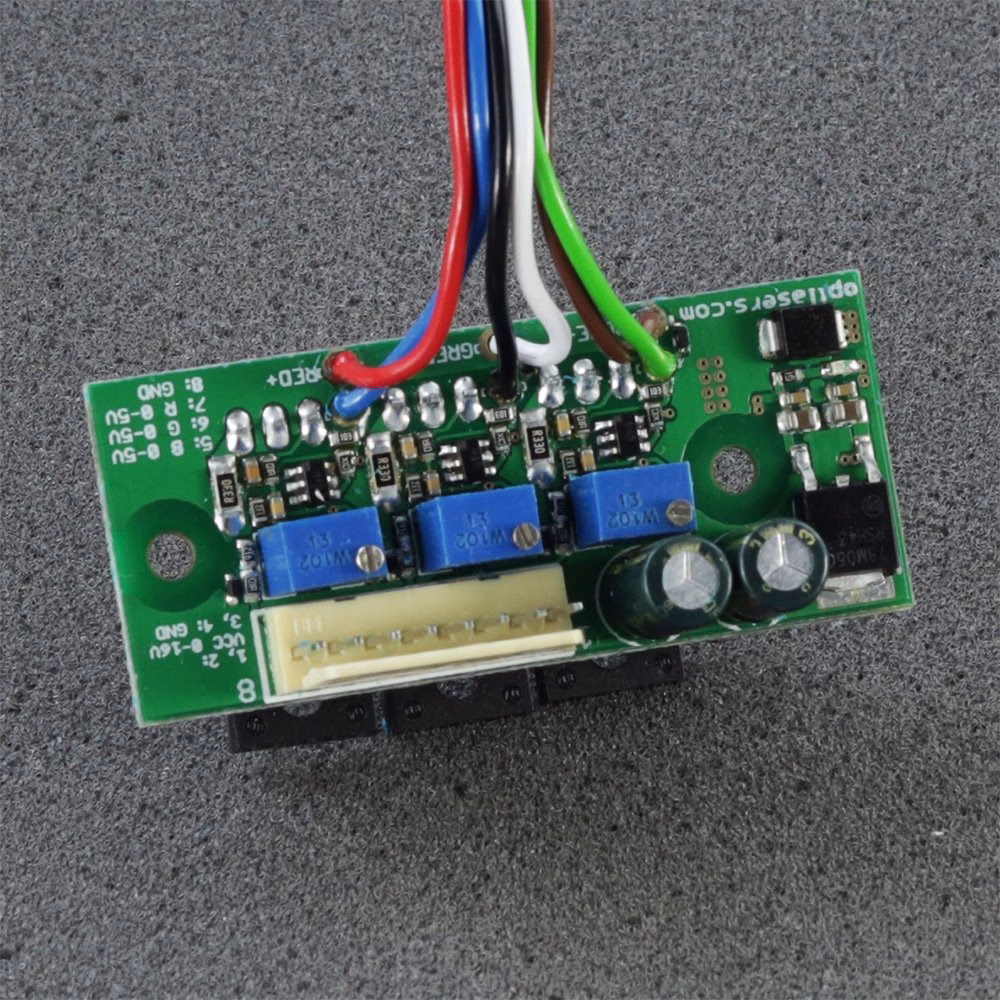

Modul je řízen tříkanálovým ovladačem(LPLDD-1A-16V-3CH). Každý kanál je nezávisle řízen analogovým nebo TTL vstupem. Je možné dosáhnout modulace až 100 kHz. Modulační vstupy lze použít jako vstupy TTL s jejich logickými úrovněmi 0 V a 5 V nebo jako analogový vstup.

Pozor! LASEROVÝ VÝROBEK TŘÍDY 4!

1. Laserový modul může používat a udržovat pouze osoba s odborným školením a odpovídajícími znalostmi o bezpečnosti práce s laserem. Obsluha laserového modulu si musí být vědoma nebezpečí laserového záření.
2. Laserové záření je nebezpečné i v případě, že je rozptýlené nebo odražené od povrchu.
3. Vždy používejte vhodnou ochranu laserovým filtrem
4. Nikdy nemiřte laserem na lidi nebo zvířata.
5. Nedívejte se na paprsek, v důsledku přímého, rozptýleného nebo nepřímého pohledu na paprsek může dojít k ničivému a trvalému poškození očí.
