300 mW Micro RGB -lasermoduuli

Noin 300 mW Micro RGB -lasermoduuli

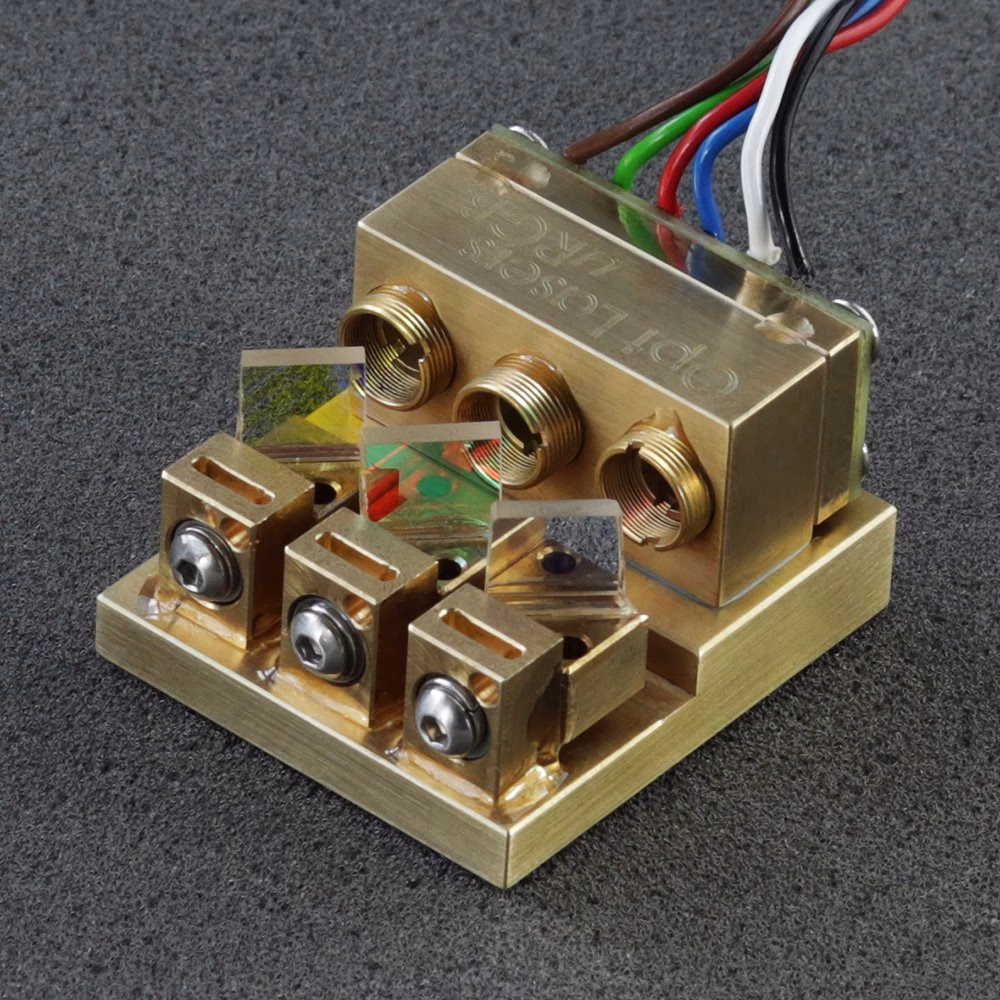

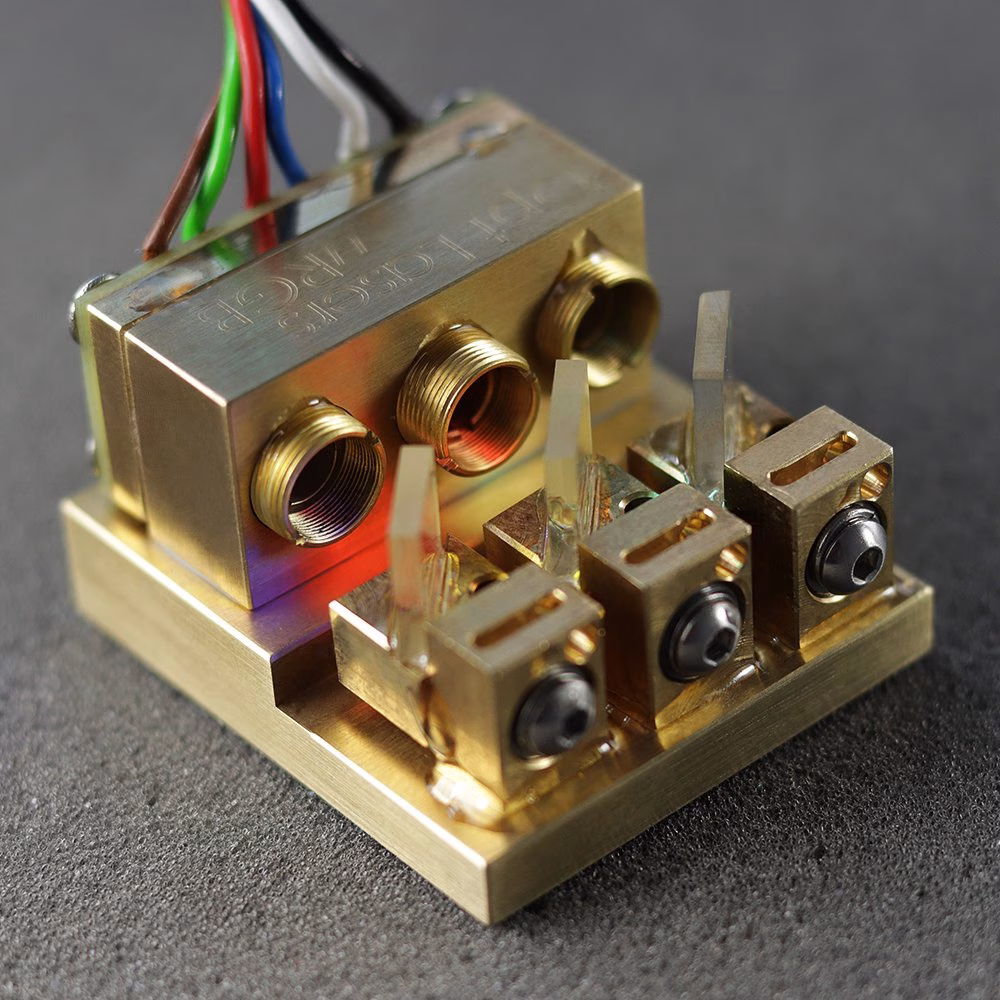

Tämä on pienikokoinen ja kevyt vapaa-avaruuslasermoduuli, jossa on useita aallonpituuksia.

Aallonpituudet

Lasermoduuli tuottaa kolme aallonpituutta:

• R-kanava: 638 nm (+5/-3 nm).
• Kanava G: 520 nm (+10/-5 nm)
• Kanava B: 450 nm (+/- 10 nm)

Aallonpituuden toleranssia voidaan muuttaa erikoistilauksesta.

Lasersäde

Lasermoduuli tuottaa kolme lasersädettä, jotka ovat päällekkäisiä. Lasersäteiden mitat ovat:

• Kanava R: 1,6 x 1,0 mm @ 1/e2.
• Kanava G: 2,8 x 0,8 mm @ 1/e2.
• Kanava B: 3,0 x 1,2 mm @ 1/e2

Kaikki säteet ovat kollimoituja. Divergenssi nopealla akselilla < 1.0mRad, divergenssi hitaalla akselilla <1.3mRad.

Polarisaatio

Jokaisen lasersäteen polarisaatiotila on sama, ja se on TE-polarisaatio.

Optinen teho

Tyypillinen optinen kokonaisteho on 300 mW ja minimaalinen optinen teho on 280 mW.

Mitat

Moduulin mitat ovat 44 x 39 x 27 mm. Moduuli on mahdollista asentaa pohjalevyyn neljällä M3-ruuvilla.

Laserdiodiajuri

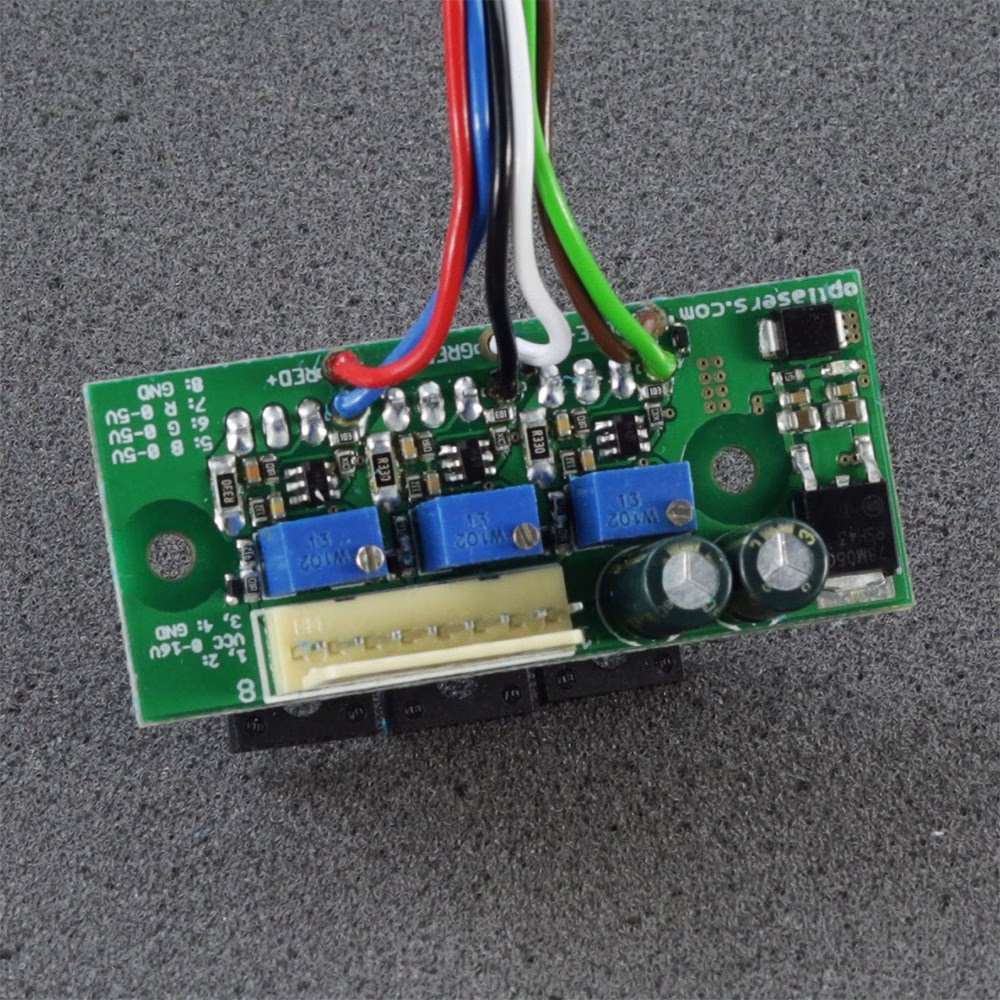

Moduulia ohjaa kolmikanavainen ohjain(LPLDD-1A-16V-3CH). Jokaista kanavaa ohjataan itsenäisesti analogisella tai TTL-tulolla. Modulaatioita voidaan käyttää jopa 100 kHz:n taajuudella. Modulaatiotuloja voidaan käyttää TTL-tuloina, joiden logiikkatasot ovat 0 V ja 5 V, tai analogiatuloina.

Varoitus! LUOKAN 4 LASERTUOTE!

1. Vain henkilö, jolla on erikoiskoulutus ja asianmukaiset laserturvallisuustiedot, voi käyttää ja huoltaa lasermoduulia. Lasermoduulin käyttäjän on oltava tietoinen lasersäteilyn vaarasta.
2. Lasersäteily on vaarallista, vaikka se siroaa tai heijastuu pinnasta.
3. Käytä aina asianmukaista lasersuodatinsuojaa
4. Älä koskaan kohdista laseria ihmisiä tai eläimiä kohti.
5. Älä tuijota sädettä, tuhoisia ja pysyviä silmävaurioita voi syntyä suoran, hajasäteen tai epäsuoran säteen katselemisen seurauksena.
