Modul laser micro RGB de 300 mW

Despre modulul laser micro RGB de 300 mW

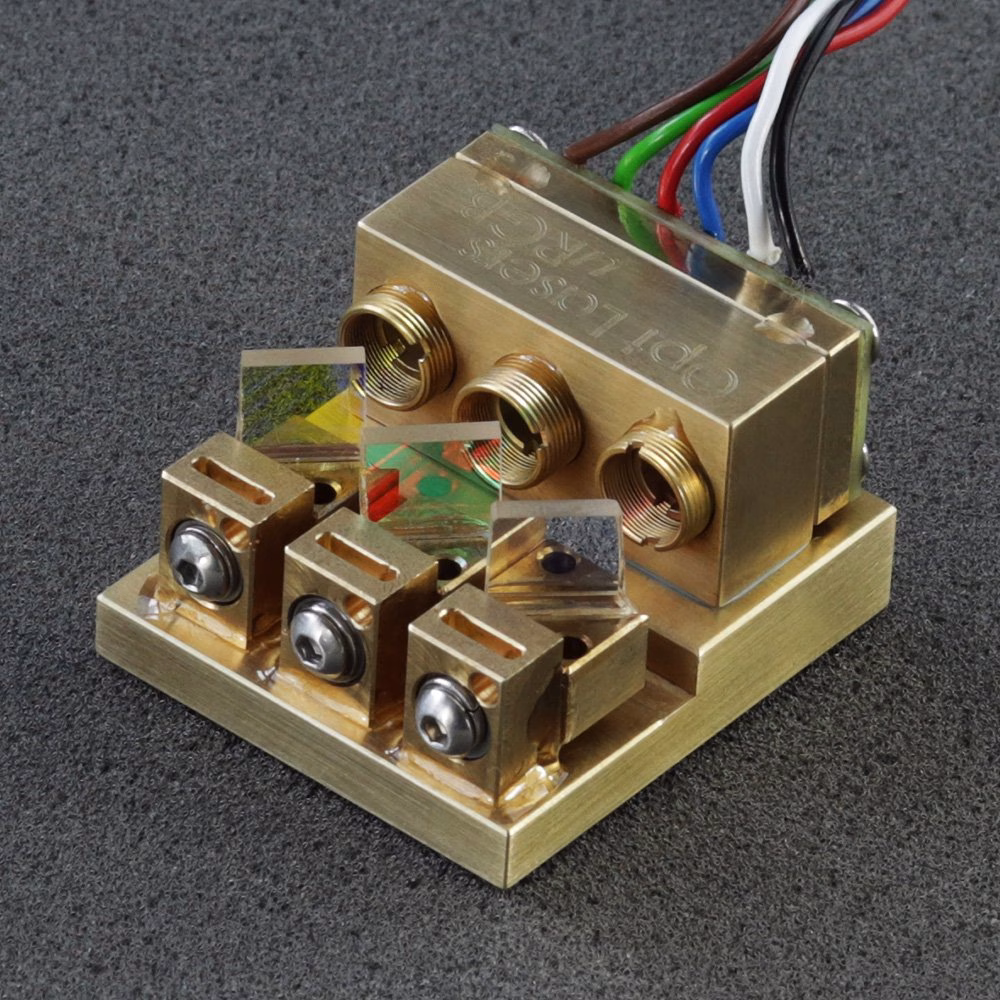

Acesta este un modul laser de spațiu liber compact și ușor cu mai multe lungimi de undă.

Lungimi de undă

Modulul laser emite trei lungimi de undă:

• Canalul R: 638nm (+5/-3nm)
• Canalul G: 520nm (+10/-5nm)
• Canalul B: 450nm (+/- 10nm)

Toleranța lungimii de undă poate fi modificată pentru comenzi speciale.

Raza laser

Modulul laser emite trei raze laser care se suprapun. Dimensiunile fasciculelor laser sunt:

• Canalul R: 1,6 x 1,0 mm @ 1/e2
• Canal G: 2,8 x 0,8 mm @ 1/e2
• Canalul B: 3,0 x 1,2 mm @ 1/e2

Toate fasciculele sunt colimate. Divergența în axa rapidă < 1,0mRad, divergența este axa lentă <1,3mRad.

Polarizarea

Starea de polarizare a fiecărui fascicul laser este aceeași și este polarizare TE.

Putere optică

Puterea optică totală tipică este de 300 mW, iar puterea optică minimă este de 280 mW.

Dimensiuni

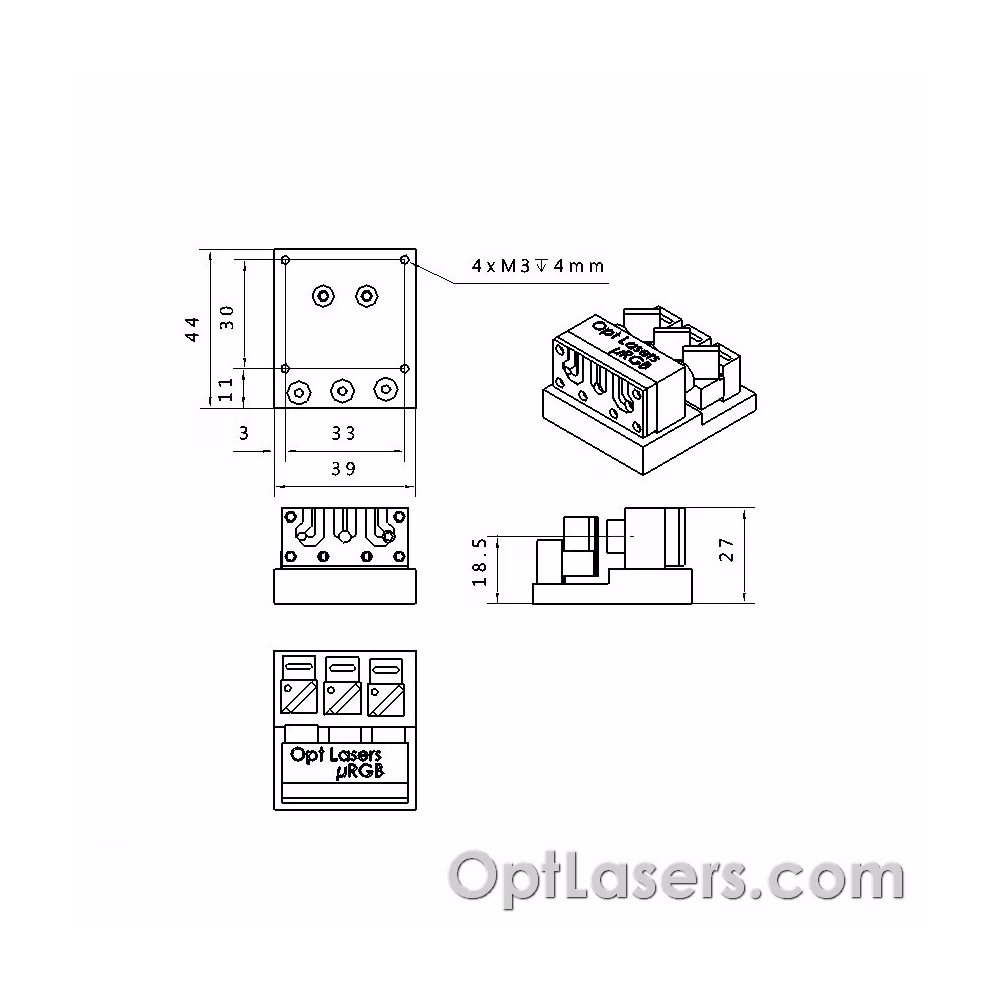

Dimensiunile modulului sunt de 44 x 39 x 27 mm. Este posibilă montarea modulului pe placa de bază folosind patru șuruburi M3.

Driverul diodei laser

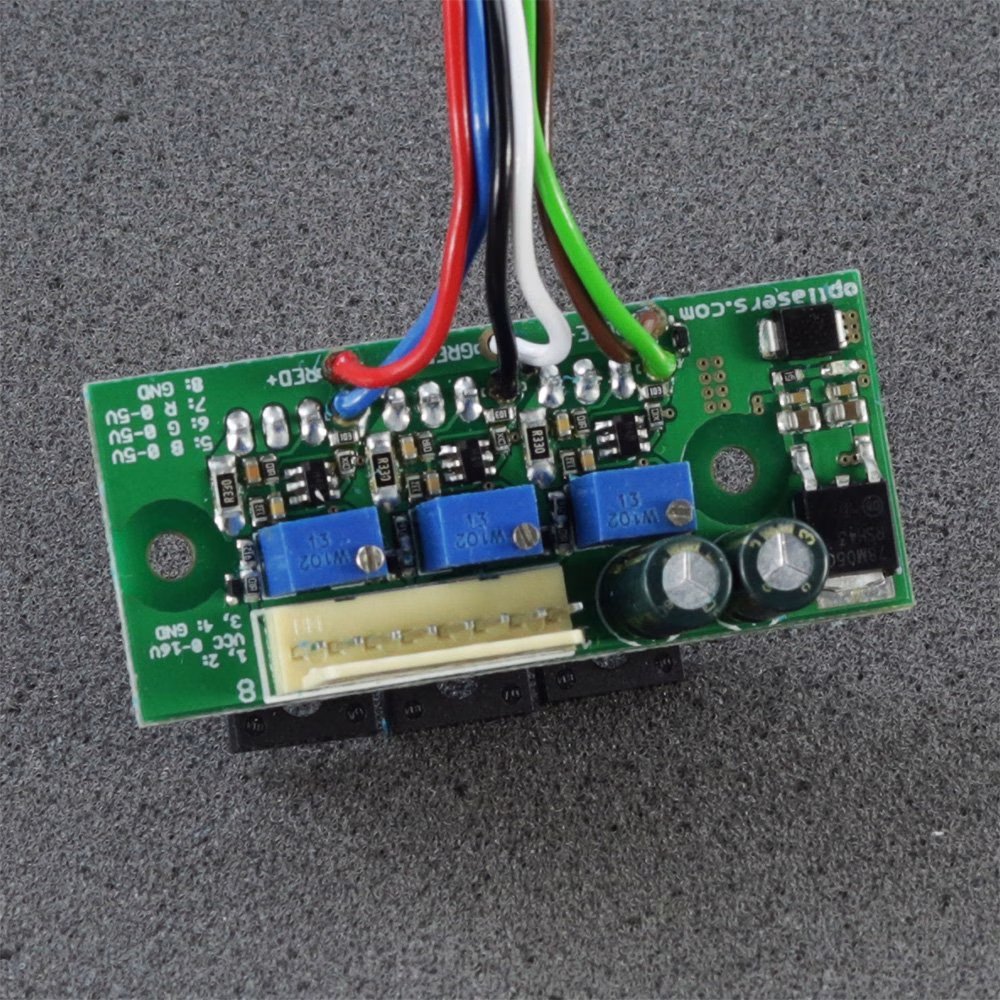

Modulul este controlat de un driver cu trei canale(LPLDD-1A-16V-3CH). Fiecare canal este controlat independent de intrarea analogică sau TTL. Se pot realiza modulații de până la 100 kHz. Intrările de modulare pot fi utilizate ca intrări TTL cu nivelurile sale logice de 0 V și 5 V sau ca intrare analogică.

Atenție! PRODUS LASER CLASA 4!

1. Numai persoanele cu pregătire specializată și cunoștințe adecvate privind siguranța laserului pot utiliza și întreține modulul laser. Operatorul modulului laser trebuie să fie conștient de pericolul radiațiilor laser.
2. Radiația laser este periculoasă chiar și atunci când este dispersată sau reflectată de o suprafață.
3. Utilizați întotdeauna o protecție adecvată împotriva filtrelor laser
4. Nu îndreptați niciodată laserele spre oameni sau animale.
5. Nu vă holbați la fascicul, pot apărea leziuni oculare devastatoare și permanente ca urmare a vizionării directe, difuze sau indirecte a fasciculului.
