300 mW Micro RGB Lasermodule

Ongeveer 300 mW Micro RGB Lasermodule

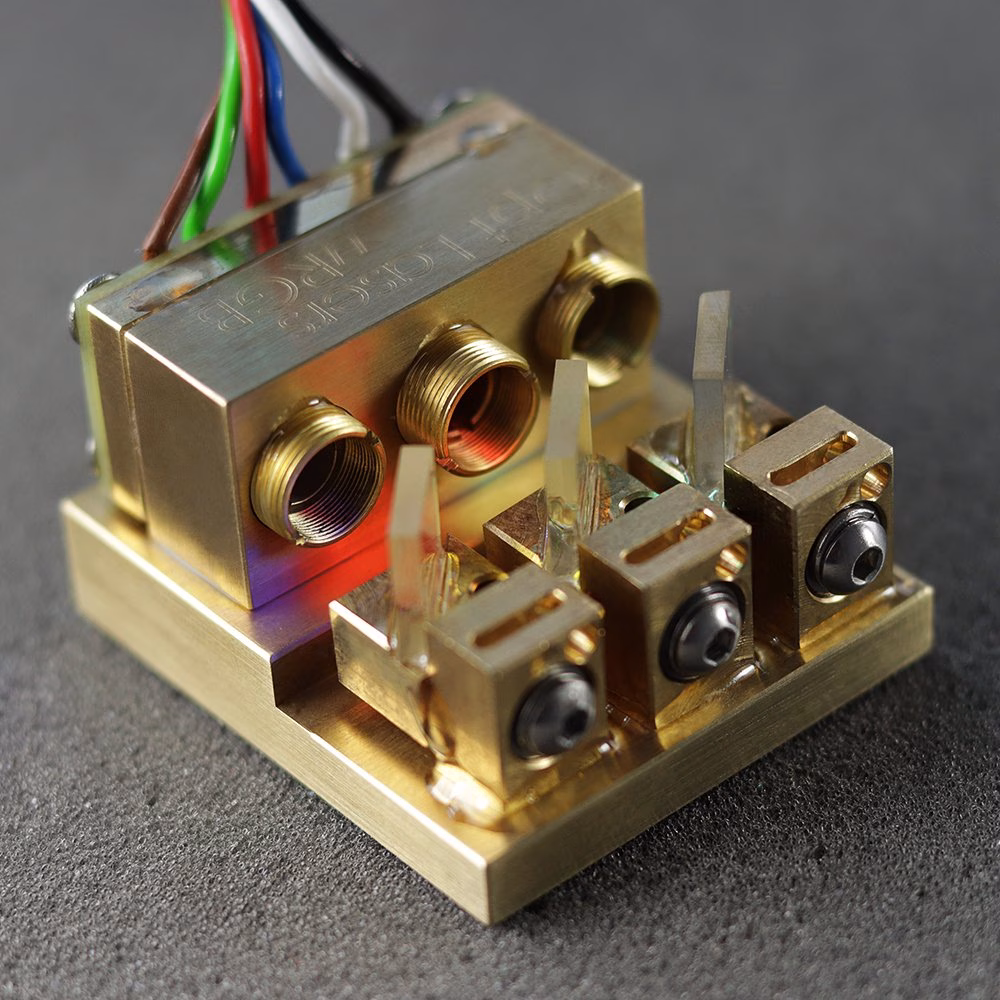

Dit is een compacte en lichtgewicht vrije-ruimte lasermodule met meerdere golflengten.

Golflengten

De lasermodule heeft drie golflengten:

• Kanaal R: 638nm (+5/-3nm)
• Kanaal G: 520nm (+10/-5nm)
• Kanaal B: 450nm (+/- 10nm)

De golflengtetolerantie kan op speciale bestelling worden aangepast.

Laserbundel

De lasermodule voert drie laserstralen uit die elkaar overlappen. De afmetingen van de laserstralen zijn:

• Kanaal R: 1,6 x 1,0 mm @ 1/e2
• Kanaal G: 2,8 x 0,8 mm @ 1/e2
• Kanaal B: 3,0 x 1,2 mm @ 1/e2

Alle bundels zijn gecollimeerd. De divergentie in de snelle as < 1,0mRad, de divergentie in de langzame as <1,3mRad.

Polarisatie

De polarisatietoestand van elke laserstraal is hetzelfde en is TE-polarisatie.

Optisch vermogen

Het typische totale optische vermogen is 300 mW en het minimale optische vermogen is 280 mW.

Afmetingen

De afmetingen van de module zijn 44 x 39 x 27 mm. De module kan op de bodemplaat worden gemonteerd met vier M3-schroeven.

Laserdiodebesturing

De module wordt aangestuurd door een driekanaals driver(LPLDD-1A-16V-3CH). Elk kanaal wordt onafhankelijk aangestuurd door een analoge of TTL-ingang. Modulaties tot 100 kHz zijn haalbaar. De modulatie-ingangen kunnen worden gebruikt als TTL-ingangen met logische niveaus van 0 V en 5 V of als analoge ingang.

Let op! LASERPRODUCT VAN KLASSE 4!

1. Enkel personen met een gespecialiseerde opleiding en de juiste kennis van laserveiligheid mogen de lasermodule gebruiken en onderhouden. De gebruiker van de lasermodule moet zich bewust zijn van het gevaar van laserstraling.
2. Laserstraling is gevaarlijk, zelfs als het verstrooid of gereflecteerd wordt door een oppervlak.
3. Gebruik altijd de juiste laserfilterbescherming
4. Richt lasers nooit op mensen of dieren.
5. Staar niet naar de straal, er kan verwoestende en permanente oogbeschadiging optreden als gevolg van direct, diffuus of indirect kijken naar de straal.
