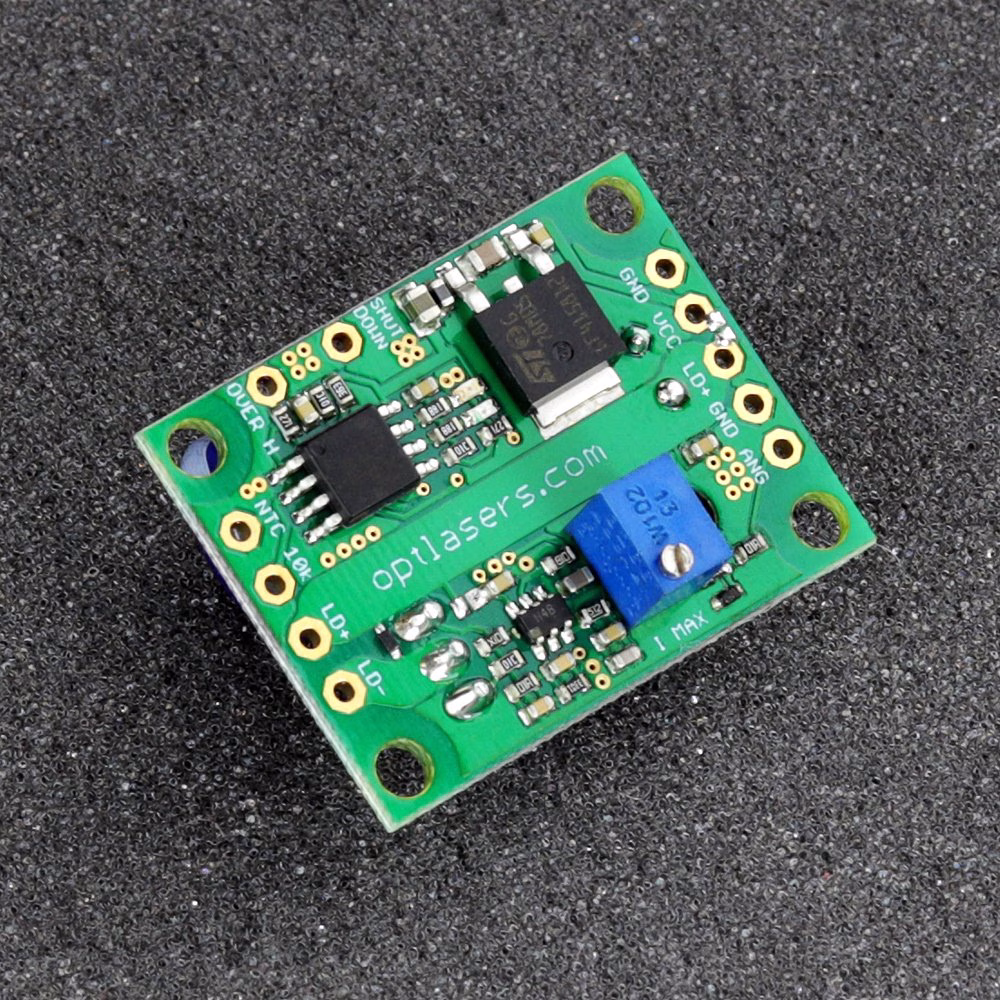

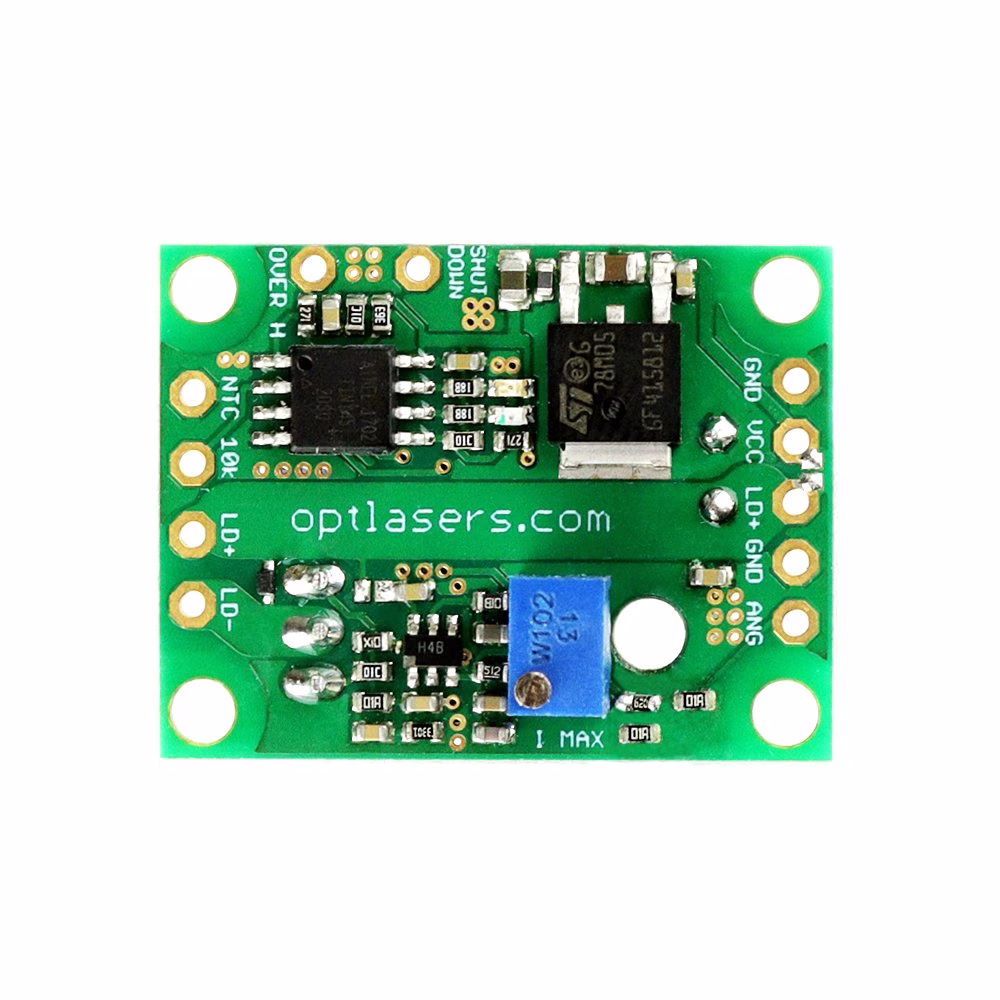

LPLDD-5A-24V-TP Laserdioden-Treiber

Über den LPLDD-5A-24V-TP Laserdioden-Treiber

Der LPLDD-5A-24V-TP Laserdioden-Treiber ist ein professioneller Laserdioden-Treiber mit integriertem thermischen Schutz, um eine optimale Leistung der Laserdioden sicherzustellen und eine Überhitzung zu verhindern. Dieser vielseitige Treiber ermöglicht die Einstellung des Ausgangsstroms im Bereich von 0 bis 5 A und erlaubt eine Modulation des Diodenstroms mit Frequenzen bis zu 100 kHz. Nachfolgend ist ein Beispieltest mit einer 100 kHz Rechtecksignal-Modulation dargestellt.

Der Treiber verfügt über ein robustes thermisches Schutzsystem, das die Laserdioden vor Überhitzung schützt. Unter normalen Betriebsbedingungen leuchtet die grüne LED dauerhaft, solange der Thermistor eine Temperatur unter 40 Grad Celsius misst. Überschreitet die Temperatur 40 Grad Celsius, beginnt die rote LED zu blinken. Erreicht die Temperatur 45 Grad Celsius, leuchtet die rote LED dauerhaft und der Laserdioden-Treiber schaltet sich automatisch ab, bis die Temperatur wieder unter 40 Grad Celsius fällt. Bei einem Verlust oder einer Unterbrechung der Verbindung zwischen Treiber und Thermistor blinken beide LEDs, was einen Reset durch Trennen und erneutes Anschließen der Stromversorgung erforderlich macht.

Mit hoher Kompatibilität kann der LPLDD-5A-24V-TP eine Vielzahl von auf dem Markt erhältlichen Laserdioden mit Wellenlängen von 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm und 980 nm und optischen Leistungen bis zu 5 W versorgen.

Beispieltest

• 6 W NUBM44 Laserdioden (bei 3,3 A )
• 15 cm lange 0,35 mm2 Leitungen
• 12 V Eingangsspannung (@ 10% Tastverhältnis)
• 80 x 80 x 20 Kühlkörper auf Leistungstransistor (MOSFET)

Empfehlungen und Anforderungen

• Um den Laserdioden-Treiber mit nur einer Stromversorgung im Bereich 7,5–24 V DC zu betreiben, stellen Sie sicher, dass der Jumper verbunden ist. Verwenden Sie jedoch eine Niederspannungsdiode (z. B. 3 V), sind zwei Netzteile erforderlich und der Jumper sollte entfernt werden. Die Versorgungsspannung sollte möglichst genau an die Anforderungen der Laserdioden angepasst werden.
• Für Spannungen unter 3,3 V ergibt sich die Eingangsspannung aus der Formel:
  Vin = 0,2* I + Vd
• Vin - Eingangsspannung
• Vd - Diodenbetriebsspannung
• I - Betriebsstrom

• Vermeiden Sie unbedingt Kurzschlüsse zwischen + (VCC) der Stromversorgung und - (GND) des Logikeingangs oder Monitoreingangs, da dadurch die dünnen GND-Leitungsbahnen der Logik irreparabel zerstört werden können.
• Der Modulationseingang kann als TTL-Eingang mit Logikpegeln von 0 V und 5 V oder als Analogeingang genutzt werden. Die analoge Modulation ermöglicht das Regeln der Ausgangsleistung über bestimmte Spannungswerte (z. B. 2,5 V für 50% Ausgangsleistung, 4 V für 80% Ausgangsleistung usw.). Dieser Eingang kann ebenfalls als PWM-Eingang verwendet werden. Einzige Voraussetzung ist, dass die Grundfrequenz des PWM-Signals im Bereich von 5-20 kHz liegt.
• Wir empfehlen die Verwendung von Stromkabeln mit einem Querschnitt von 0,1*I mm2, wobei I dem Betriebsstrom entspricht.
• Die Leistungstransistoren (MOSFETs) müssen zur ordnungsgemäßen Kühlung auf einen Metallkühlkörper geschraubt werden. Ohne ausreichende Kühlung können MOSFETs beschädigt und Laserdioden zerstört werden.

Schutzfunktionen

Die Leistungsversorgung der Laserdioden ist gegen Verpolung durch eine Hochstrom-Schottky-Diode mit niedriger Durchlassspannung geschützt, wodurch fehlerhafte Spannungsanschlüsse verhindert und Wärmeverluste minimiert werden.

Zum Schutz des Analogeingangs ist eine 5V1 Zenerdiode integriert, die Spannungen über 5 V ableitet. Es ist jedoch unbedingt zu vermeiden, höhere Spannungen an diesen Eingang anzulegen.
