LPLDD-5A-24V-TP 레이저 다이오드 드라이버

LPLDD-5A-24V-TP 레이저 다이오드 드라이버에 대하여

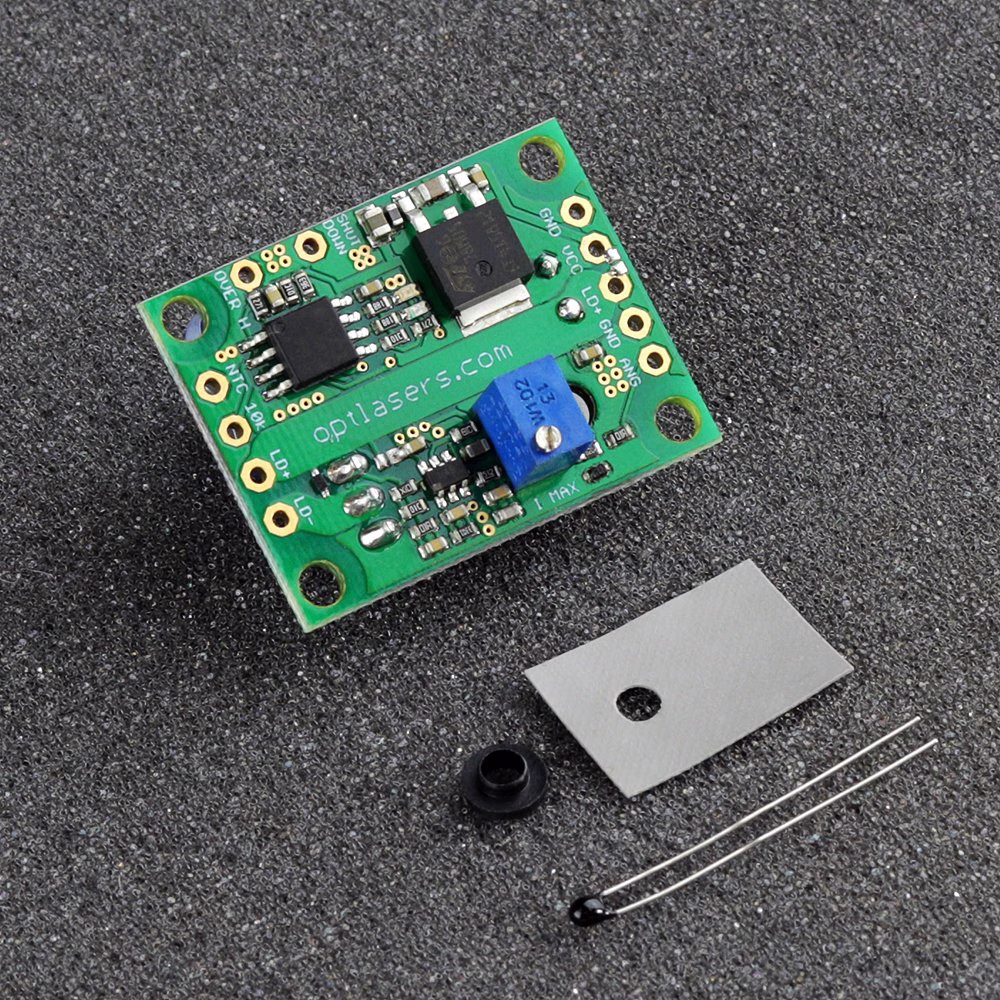

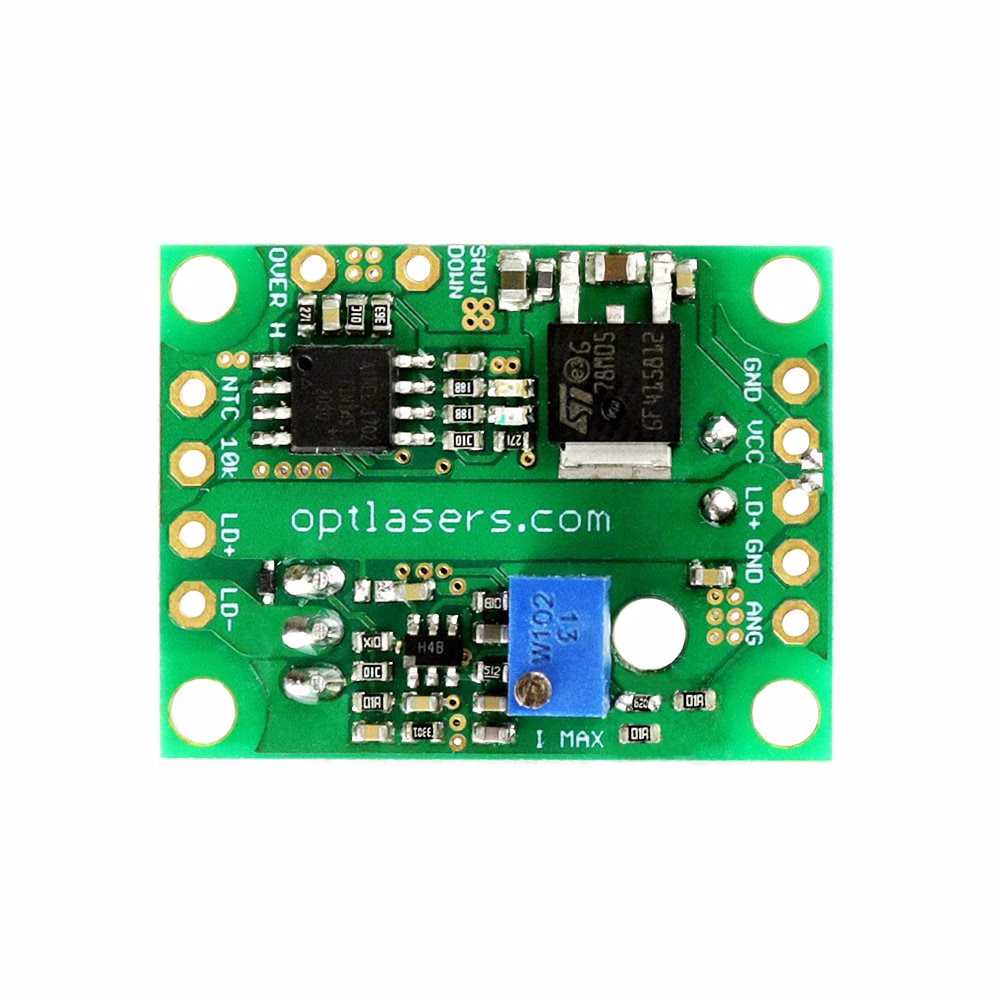

LPLDD-5A-24V-TP 레이저 다이오드 드라이버는 레이저 다이오드의 최적 성능과 과열 방지를 위한 열 보호 기능을 갖춘 전문 레이저 다이오드 드라이버입니다. 이 다용도 드라이버는 0~5 A의 출력 전류 조정이 가능하며, 최대 100 kHz까지의 주파수에서 다이오드 전류 변조가 가능합니다. 100 kHz 구형파 입력 신호 변조의 예제 테스트가 아래에 제시되어 있습니다.

드라이버에는 레이저 다이오드를 과열로부터 보호하는 견고한 열 보호 시스템이 통합되어 있습니다. 정상 작동 조건에서는 서미스터가 40도 이하의 온도를 측정하는 동안 녹색 LED가 계속 점등됩니다. 온도가 40도를 초과하면 빨간색 LED가 깜빡이기 시작하며, 온도가 45도에 도달하면 빨간색 LED가 점등되고 레이저 다이오드 드라이버가 자동으로 꺼져 온도가 40도 미만으로 떨어질 때까지 대기합니다. 드라이버와 서미스터 간의 연결이 끊기거나 중단될 경우 두 LED가 깜빡이며, 이때 전원 공급 장치를 분리 후 재연결하여 드라이버를 리셋해야 합니다.

광범위한 호환성을 바탕으로 LPLDD-5A-24V-TP는 시장에 제공되는 다양한 레이저 다이오드를 구동할 수 있으며, 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm의 파장과 최대 5 W의 광출력을 지원합니다.

예제 테스트

• 6 W NUBM44 레이저 다이오드 (3.3 A에서 동작)
• 길이 15 cm, 단면적 0.35 mm² 와이어
• 12 V 입력 전압 (@ 10% 듀티 사이클)
• 전력 MOSFET용 80 x 80 x 20 히트 싱크

권장 사항 및 요구 사항

• 7.5-24 V DC의 단일 전원 공급 장치를 사용하여 레이저 다이오드 드라이버에 전원을 공급할 경우 점퍼를 연결해야 합니다. 그러나 저전압 다이오드(예: 3 V)를 사용할 때에는 두 개의 전원 공급 장치가 필요하며, 점퍼를 분리해야 합니다. 전원 공급 전압을 레이저 다이오드의 요구 전압과 최대한 일치시키는 것이 중요합니다.
• 3.3 V 미만의 전압에서는 입력 전압을 다음 공식으로 산출합니다:
  Vin = 0.2* I + Vd
• Vin - 입력 전압
• Vd - 다이오드 동작 전압
• I - 동작 전류

• 전원 공급(VCC)의 +와 논리 입력 또는 모니터 입력의 -(GND) 사이의 단락을 반드시 피하십시오. 이는 논리 GND 경로를 영구적으로 손상시킬 수 있습니다.
• 변조 입력은 0 V 및 5 V의 논리 레벨을 갖는 TTL 입력 또는 아날로그 입력으로 사용할 수 있습니다. 아날로그 변조 시 특정 전압 레벨(예: 2.5 V는 50% 출력, 4 V는 80% 출력 등)을 통해 출력 파워를 조절할 수 있습니다. 이 입력은 PWM 입력으로도 사용할 수 있으며, PWM 신호의 기본 주파수는 5~20 kHz 범위 내여야 합니다.
• 작동 전류 I에 대해 0.1*I mm² 이상의 단면적을 갖는 전원 케이블 사용을 권장합니다.
• 전력 MOSFET의 적절한 냉각을 위하여 금속 히트 싱크에 나사를 이용해 설치해야 합니다. 냉각 없이 작동할 경우 MOSFET과 레이저 다이오드가 손상될 수 있습니다.

보호 기능

레이저 다이오드 전원 회로는 낮은 순방향 전압의 고전류 쇼트키 다이오드를 이용해 역극성 연결로부터 보호되며, 잘못된 전압 연결 시 레이저 다이오드를 보호함과 동시에 열손실을 최소화합니다.

아날로그 입력을 보호하기 위해 5V1 제너 다이오드가 적용되어 5 V 이상의 입력 전압을 방지합니다. 그러나 이 입력에 높은 전압을 이용하는 것은 반드시 피해야 합니다.
