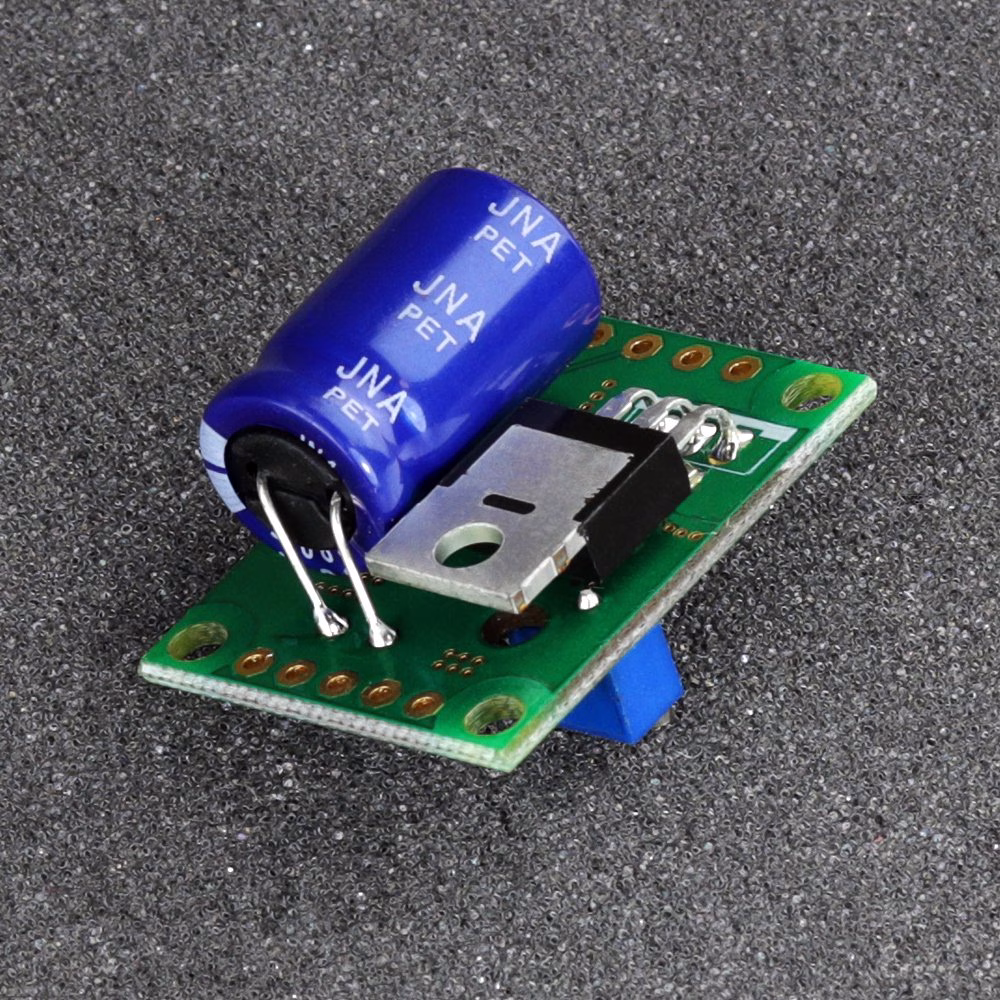

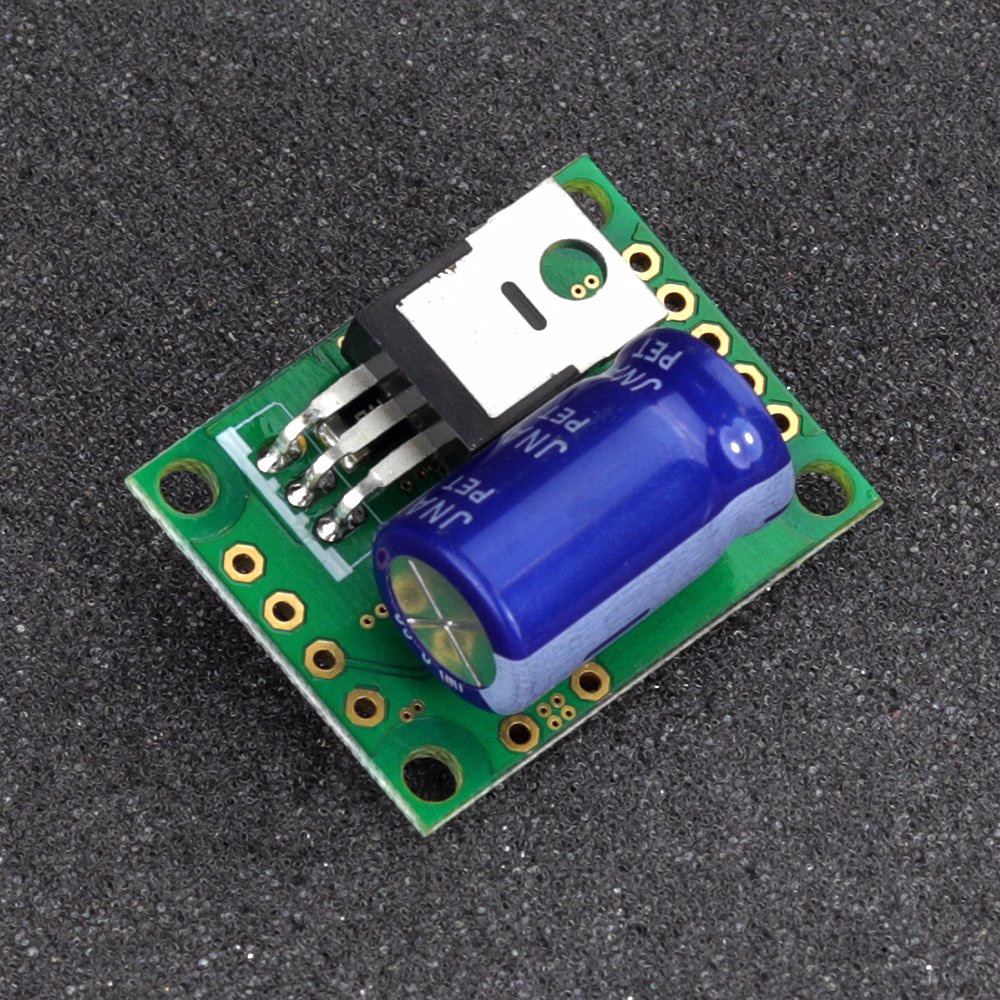

LPLDD-5A-24V-TP Laserdiode-driver

Om LPLDD-5A-24V-TP Laserdiode-driveren

LPLDD-5A-24V-TP Laserdiode-driveren er en profesjonell laserdiode-driver med termisk beskyttelse for å sikre optimal ytelse av laserdioder og forhindre overoppheting. Denne allsidige driveren gir justerbar utgangsstrøm fra 0 til 5 A og muliggjør strømmodulering av dioden ved frekvenser opp til 100 kHz. Et eksempel på test med 100 kHz firkantsignal modulasjonsinngang vises nedenfor.

Driveren har et robust termisk beskyttelsessystem for å beskytte laserdiode mot overoppheting. Under normale driftsforhold forblir den grønne LED-en tent så lenge termistoren måler en temperatur under 40 grader Celsius. Dersom temperaturen overstiger 40 grader Celsius, begynner den røde LED-en å blinke. Når temperaturen når 45 grader Celsius, lyser den røde LED-en kontinuerlig, og laserdiode-driveren slår seg automatisk av inntil temperaturen faller under 40 grader igjen. Dersom forbindelsen mellom driver og termistor mistes eller blir avbrutt, vil begge LED-ene blinke, og driveren må tilbakestilles ved å koble strømtilførselen fra og til igjen.

Med bred kompatibilitet kan LPLDD-5A-24V-TP forsyne et stort utvalg laserdiode på markedet, inkludert de med bølgelengder på 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm og 980 nm, med optisk effekt opp til 5 W.

Eksempeltest

• 6 W NUBM44 laserdiode (ved 3,3 A)
• 15 cm lange 0,35 mm2 ledninger
• 12 V inngangsspenning (@ 10% arbeidssyklus)
• 80 x 80 x 20 kjøleribbe på MOSFET-strømtransistor

Anbefalinger og krav

• For å drive laserdiode-driveren med én strømkilde i området 7,5-24 V DC, må du sikre at jumperen er tilkoblet. Men hvis du bruker en lavspenningsdiode (f.eks. 3 V), trengs to separate strømforsyninger og jumperen må kobles fra. Det er viktig å matche strømforsyningsspenningen til laserdiodeens krav.
• For spenninger lavere enn 3,3 V gis inngangsspenningen av formelen:
  Vin = 0,2* I + Vd
• Vin - inngangsspenning
• Vd - diodens driftsspenning
• I - driftsstrøm

• Vær spesielt oppmerksom for å unngå kortslutninger mellom + (VCC) på strømforsyningen og – (GND) på logikk- eller monitorinngang, da dette kan forårsake uopprettelig skade på tynne logikk-GND-baner.
• Modulasjonsinngangen kan brukes som en TTL-inngang med logikknivåer 0 V og 5 V, eller som en analog inngang. Analog modulasjon muliggjør justering av utgangseffekt ved bruk av bestemte spenningsnivåer (f.eks. 2,5 V for 50% utgang, 4 V for 80% utgang, etc.). Denne inngangen kan også benyttes som PWM-inngang. Det eneste kravet er at grunnfrekvensen for PWM-signalet er i området 5-20 kHz.
• Vi anbefaler bruk av kraftkabler med tverrsnitt på 0,1*I mm2, hvor I er driftsstrømmen.
• Tilstrekkelig kjøling av effekt-MOSFET-er bør sikres ved å montere dem på en metall-kjøleribbe. Uten kjøling kan MOSFET-ene bli skadet og laserdiode brenne opp.

Beskyttelse

Kretsen for laserdiodeforsyning er beskyttet mot feil polaritet med en høystrøms Schottky-diode med lav spenningsfall, som beskytter laserdiode mot feil tilkobling og minimerer varmetapet.

For å beskytte den analoge inngangen brukes en 5V1 Zener-diode for å håndtere spenninger over 5 V. Det er likevel viktig å unngå bruk av høyere spenninger på denne inngangen.
