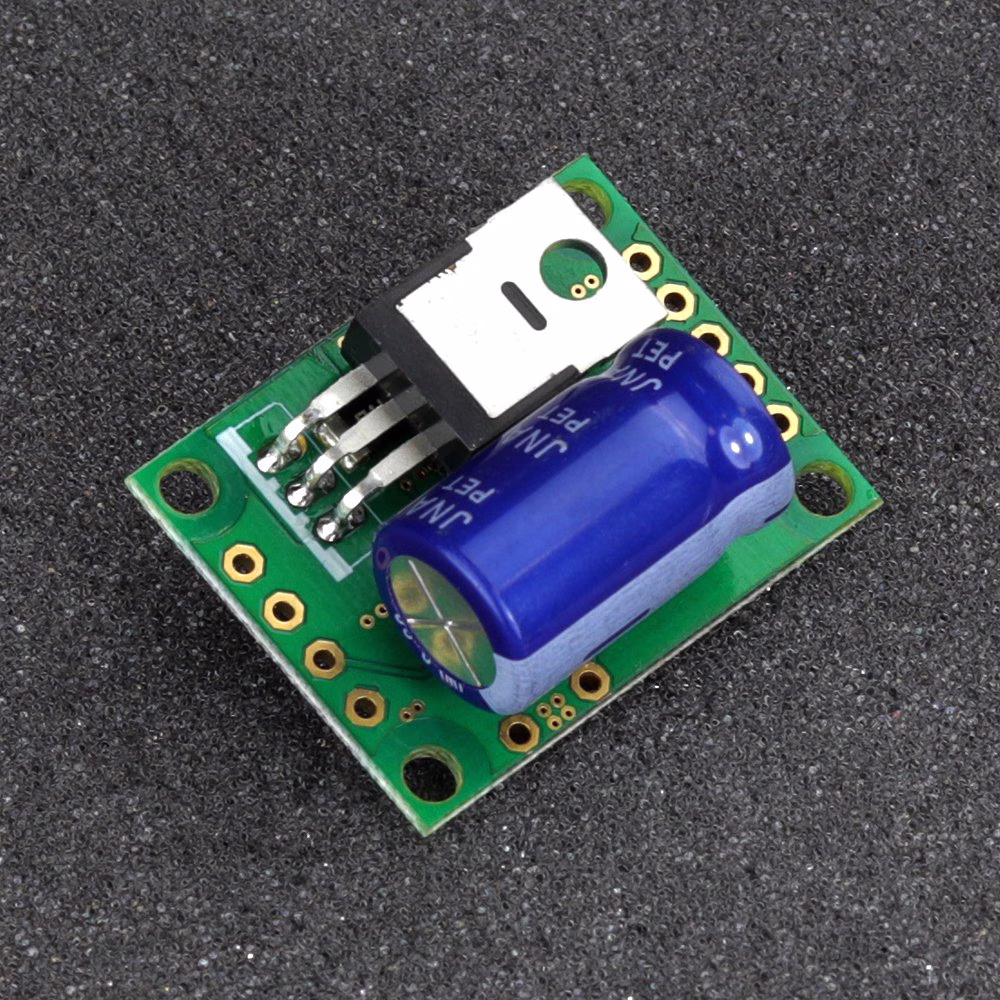

LPLDD-5A-24V-TP драйвер за лазерни диоди

Относно драйвера за лазерни диоди LPLDD-5A-24V-TP

LPLDD-5A-24V-TP е професионален драйвер за лазерни диоди, оборудван с термична защита, която осигурява оптимална работа на лазерните диоди и предотвратява прегряване. Този универсален драйвер позволява регулиране на изходния ток в диапазона от 0 до 5 A и осигурява модулация на тока към диода с честота до 100 kHz. Примерен тест с модулация с правоъгълен входен сигнал от 100 kHz е показан по-долу.

Драйверът включва надеждна система за термична защита за предпазване на лазерния диод от прегряване. При нормални условия на работа, зеленият светодиод свети, докато термисторът отчита температура под 40 градуса по Целзий. Ако температурата надвиши 40 градуса, червеният светодиод започва да мига. Когато температурата достигне 45 градуса, червеният светодиод остава светещ и драйверът автоматично се изключва, докато температурата не падне под 40 градуса. Ако връзката между драйвера и термистора бъде прекъсната или загубена, и двата светодиода мигат и е необходимо драйверът да се рестартира чрез прекъсване и включване на захранването.

Благодарение на широката си съвместимост, LPLDD-5A-24V-TP може да захранва голям набор от лазерни диоди на пазара, включително с дължини на вълната 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm и 980 nm и с оптични мощности до 5 W.

Примерен тест

• 6 W NUBM44 лазерен диод (при 3.3 A )
• Проводници с дължина 15 cm и сечение 0,35 mm2
• Входно напрежение 12 V (@ 10% работен цикъл)
• Охладител 80 x 80 x 20 mm върху силовия MOSFET

Препоръки и изисквания

• За да захранвате драйвера за лазерен диод с едно захранване в диапазона 7.5-24 V DC, уверете се, че джъмперът е свързан. Ако използвате нисковолтов диод (например 3 V), са необходими две захранвания и джъмперът трябва да бъде изключен. Важно е да съобразите захранващото напрежение с изискванията на лазерния диод.
• За напрежения под 3.3 V входното напрежение се определя по формулата:
  Vin = 0,2* I + Vd
• Vin - входно напрежение
• Vd - работно напрежение на диода
• I - работен ток

• Обръщайте особено внимание да избягвате късо съединение между + (VCC) на захранването и -(GND) на логическия или мониторен вход, тъй като това може да повреди необратимо фините логически GND пътеки.
• Входът за модулация може да се използва като TTL вход с логически нива 0 V и 5 V или като аналогов вход. Аналоговата модулация позволява регулиране на изходната мощност чрез зададени нива на напрежение (например 2.5 V за 50% изходна мощност, 4 V за 80% и др.). Този вход може да се използва и като PWM вход. Единственото изискване е основната честота на PWM сигнала да бъде в диапазона 5-20 kHz.
• Препоръчваме използването на захранващи кабели с напречно сечение 0.1*I mm2, където I е работния ток.
• Да се осигури адекватно охлаждане на силовите MOSFET транзистори чрез закрепването им към метален радиатор. Без охлаждане съществува риск от повреда на MOSFET транзисторите и изгаряне на лазерните диоди.

Защита

Захранващата верига на лазерния диод е защитена срещу обърната полярност чрез високотоков Шотки диод с ниско експлоатационно напрежение, който предпазва лазерния диод от неправилно свързване на напрежението и минимизира топлинните загуби.

За защита на аналоговия вход е включен ценеров диод 5V1, който предпазва при напрежения над 5 V. Независимо от това е задължително да се избягва подаването на по-високи напрежения към този вход.
