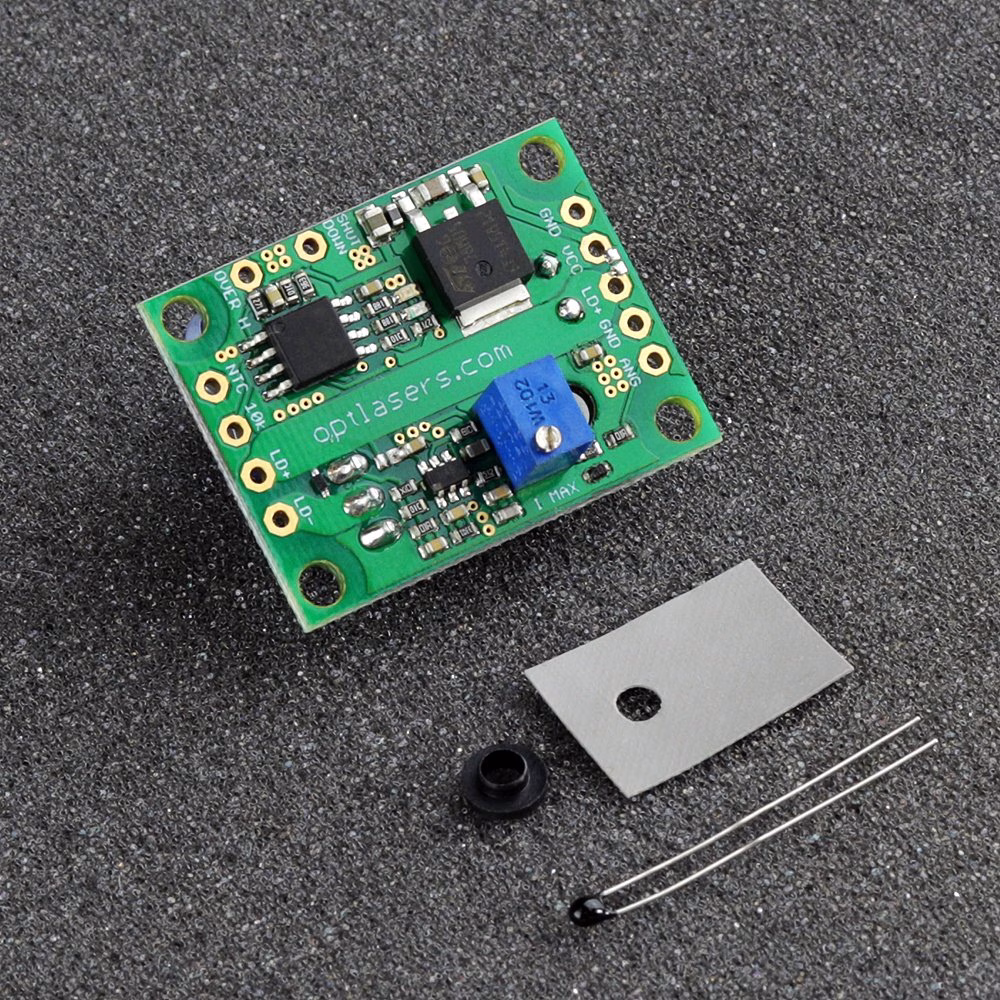

LPLDD-5A-24V-TP lézerdióda meghajtó

A LPLDD-5A-24V-TP lézerdióda meghajtó bemutatása

A LPLDD-5A-24V-TP lézerdióda meghajtó egy professzionális lézerdióda vezérlő hővédelmi funkcióval, amely biztosítja a lézerdiódák optimális működését és megakadályozza a túlmelegedést. Ez a sokoldalú meghajtó lehetővé teszi az 0 és 5 A közötti kimenő áram beállítását, és támogatja a dióda áram modulációját akár 100 kHz-es frekvenciáig. Az alábbi példában 100 kHz-es négyszögjel bemenő modulációt alkalmaztunk.

A meghajtó egy robusztus hővédelmi rendszert tartalmaz, amely megvédi a lézerdiódát a túlmelegedéstől. Normál működési körülmények között a zöld LED világít, amíg a termisztor hőmérsékleti értéke 40 Celsius-fok alatt van. Ha a hőmérséklet meghaladja a 40 Celsius-fokot, a piros LED villogni kezd. Amikor a hőmérséklet eléri a 45 Celsius-fokot, a piros LED folyamatosan világít, és a lézerdióda vezérlő automatikusan kikapcsol, amíg a hőmérséklet ismét 40 Celsius-fok alá nem csökken. Amennyiben a meghajtó és a termisztor közötti kapcsolat megszakad vagy hibás, mindkét LED villog, és a vezérlő újraindítása szükséges a tápellátás megszakításával, majd visszakapcsolásával.

Széleskörű kompatibilitásának köszönhetően a LPLDD-5A-24V-TP számos, a piacon elérhető lézerdióda meghajtására alkalmas, beleértve a 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm és 980 nm hullámhosszúságú típusokat, 5 W optikai teljesítményig.

Példa teszt

• 6 W NUBM44 lézerdióda (3,3 A áramfelvétel mellett)
• 15 cm hosszú, 0,35 mm2 keresztmetszetű huzalok
• 12 V bemenő feszültség (@ 10% kitöltési tényező)
• 80 x 80 x 20 mm-es hűtőborda a teljesítmény-MOSFET-en

Ajánlások és követelmények

• A lézerdióda meghajtó táplálásához, ha egyetlen 7,5-24 V DC tápot használ, ügyeljen arra, hogy az áthidaló csatlakoztatva legyen. Alacsony feszültségű dióda használata esetén (pl. 3 V) két táp szükséges, és az áthidalót el kell távolítani. Fontos, hogy a tápfeszültség pontosan illeszkedjen a lézerdióda specifikációihoz.
• 3,3 V alatti feszültségek esetén a bemenő feszültség az alábbi képlet szerint számítandó:
  Vin = 0,2* I + Vd
• Vin - bemenő feszültség
• Vd - dióda üzemi feszültsége
• I - üzemi áram

• Fokozottan ügyeljen rá, hogy elkerülje a rövidzárlatot a tápellátás + (VCC) és a logikai vagy monitor bemenet -(GND) között, mert ez visszafordíthatatlanul károsíthatja a logikai GND vékony vezetékútjait.
• A modulációs bemenet TTL bemenetként (0 V / 5 V logikai szintekkel) vagy analóg bemenetként is használható. Analóg moduláció esetén a kimenő teljesítmény szabályozható adott feszültségértékekkel (pl. 2,5 V = 50% kimenő teljesítmény, 4 V = 80% kimenő teljesítmény stb.). Ez a bemenet PWM bemenetként is alkalmazható. Egyedüli követelmény, hogy a PWM alapszignál frekvenciája 5-20 kHz tartományban legyen.
• Javasoljuk, hogy a tápvezeték keresztmetszete legalább 0,1*I mm2 legyen, ahol I az üzemi áram.
• A teljesítmény MOSFET-ek megfelelő hűtése érdekében szerelje azokat fém hűtőbordára. Megfelelő hűtés nélkül a MOSFET-ek károsodhatnak, és a lézerdióda is tönkremehet.

Védelem

A lézerdióda teljesítményáramkörét inverz polaritás ellen egy nagyáramú, alacsony nyitófeszültségű Schottky diódával látták el, amely megvédi a lézerdiódát a helytelen polaritású tápfeszültségtől, miközben minimalizálja a hőveszteséget.

Az analóg bemenet védelmére egy 5V1-es Zener-dióda került beépítésre, amely a 5 V feletti feszültségeket vezeti el. Fontos elkerülni a magasabb feszültség alkalmazását ezen bemeneten.
