Driver per Diodo Laser LPLDD-5A-24V-TP

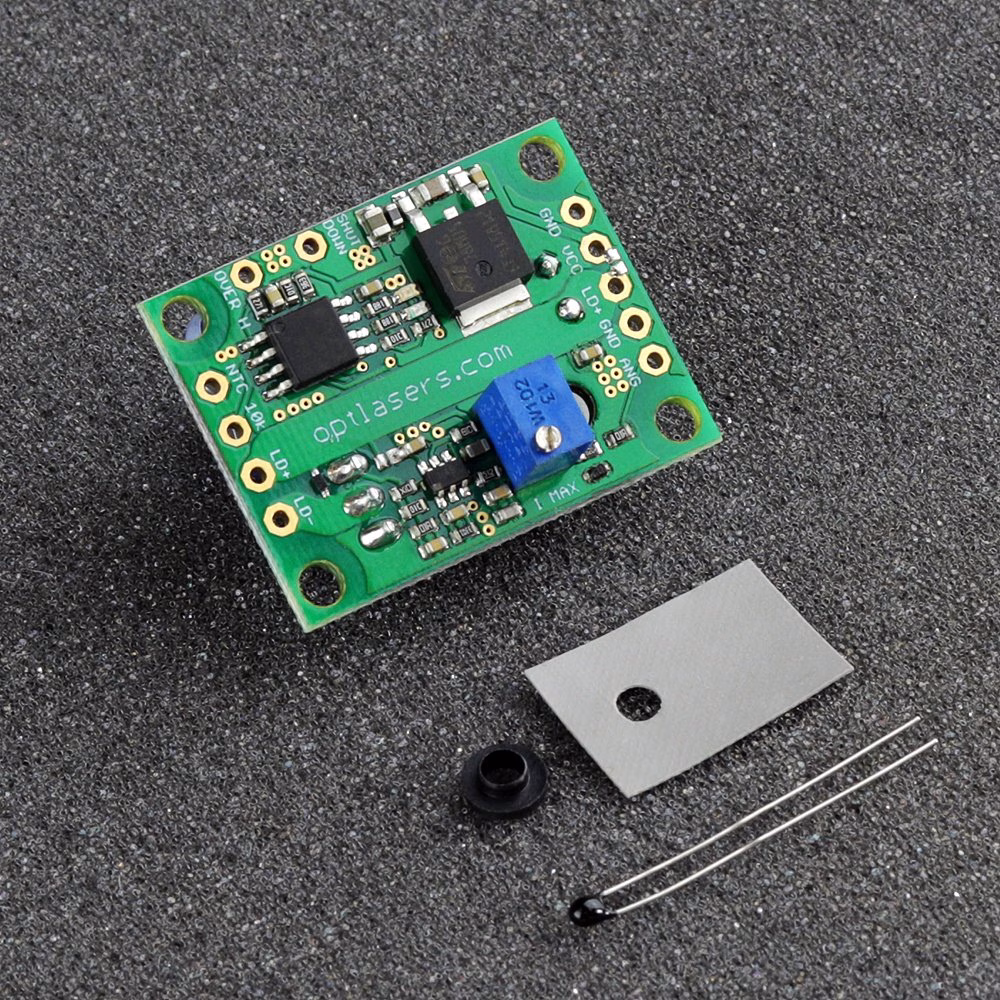

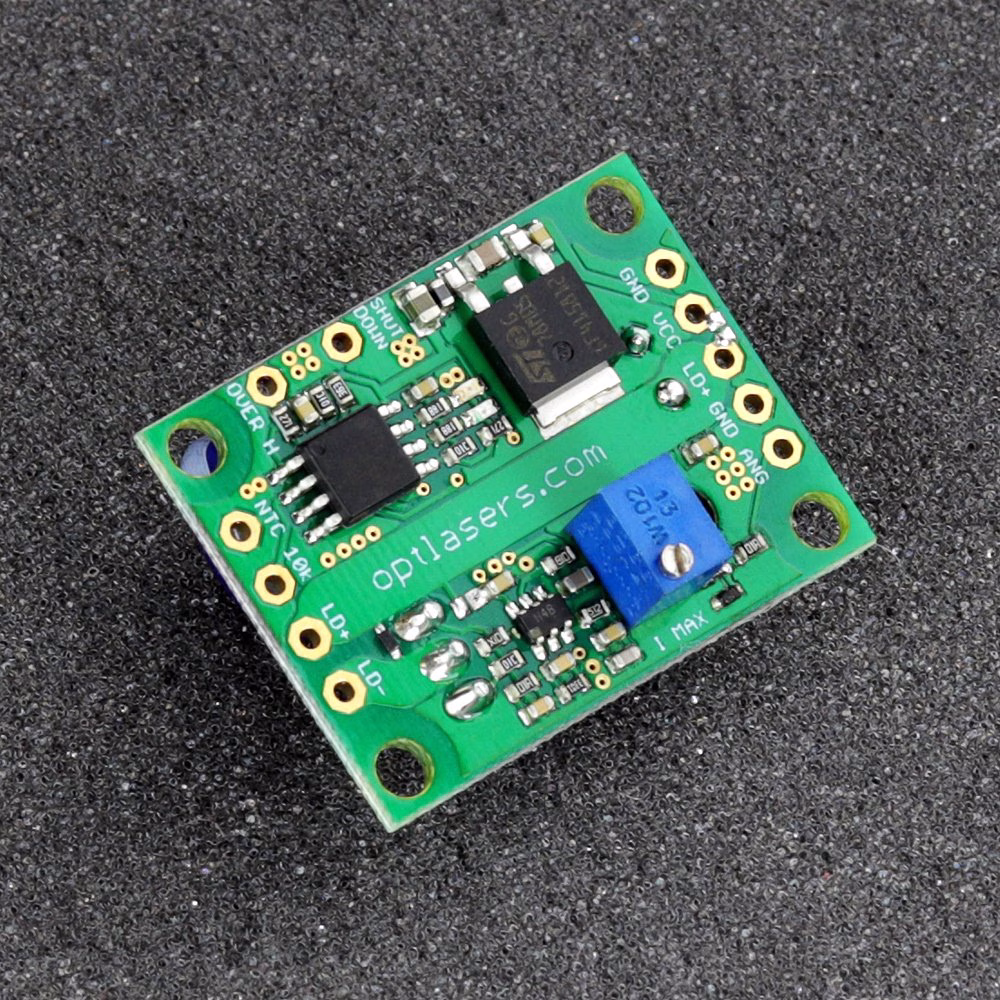

Informazioni sul Driver per Diodi Laser LPLDD-5A-24V-TP

Il Driver per Diodi Laser LPLDD-5A-24V-TP è un driver professionale per diodi laser dotato di protezione termica per garantire prestazioni ottimali dei diodi laser e prevenire il surriscaldamento. Questo driver versatile consente di regolare la corrente di uscita da 0 a 5 A e permette la modulazione della corrente del diodo fino a frequenze di 100 kHz. Di seguito è illustrato un esempio di test con modulazione del segnale di ingresso a onda quadra a 100 kHz.

Il driver integra un robusto sistema di protezione termica per salvaguardare il diodo laser dal surriscaldamento. In condizioni operative normali, il LED verde rimane acceso fintanto che il termistore rileva una temperatura inferiore a 40 gradi Celsius. Se la temperatura supera i 40 gradi Celsius, il LED rosso inizia a lampeggiare. Quando la temperatura raggiunge i 45 gradi Celsius, il LED rosso resta acceso e il driver per diodi laser si spegne automaticamente fino a quando la temperatura non scende sotto i 40 gradi Celsius. Se la connessione tra il driver e il termistore viene persa o interrotta, entrambi i LED lampeggiano, richiedendo il reset del driver scollegando e ricollegando l'alimentazione.

Con un’ampia compatibilità, il LPLDD-5A-24V-TP può alimentare una vasta gamma di diodi laser presenti sul mercato, inclusi quelli con lunghezze d’onda di 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm e 980 nm, con potenze ottiche fino a 5 W.

Esempio di Test

• Diodo laser NUBM44 da 6 W (a 3,3 A)
• Cavi lunghi 15 cm da 0,35 mm2
• Tensione di ingresso 12 V (@ 10% duty cycle)
• Dissipatore 80 x 80 x 20 su MOSFET di potenza

Raccomandazioni e requisiti

• Per alimentare il driver per diodi laser utilizzando un’unica alimentazione nella gamma 7,5-24 V DC, assicurarsi che il jumper sia collegato. Tuttavia, se si utilizza un diodo a bassa tensione (ad esempio 3 V), sono necessarie due alimentazioni e il jumper deve essere scollegato. È importante abbinare la tensione di alimentazione a quella richiesta dal diodo laser.
• Per tensioni inferiori a 3,3 V, la tensione di ingresso è data dalla formula:
  Vin = 0,2* I + Vd
• Vin - tensione di ingresso
• Vd - tensione operativa del diodo
• I - corrente di esercizio

• Prestare massima attenzione per evitare cortocircuiti tra il + (VCC) dell’alimentatore e il -(GND) dell’ingresso logico o dell’ingresso di monitoraggio, poiché ciò può danneggiare irreparabilmente le sottili piste di GND logico.
• L’ingresso di modulazione può essere utilizzato come ingresso TTL con livelli logici di 0 V e 5 V, oppure come ingresso analogico. La modulazione analogica consente di regolare la potenza in uscita impiegando specifici livelli di tensione (ad esempio, 2,5 V per il 50% della potenza, 4 V per l’80%, ecc.). Questo ingresso può anche essere utilizzato come ingresso PWM. L’unico requisito è che la frequenza di base del segnale PWM sia compresa tra 5-20 kHz.
• Si consiglia l’utilizzo di cavi di alimentazione con una sezione di 0,1*I mm2, dove I è la corrente di esercizio.

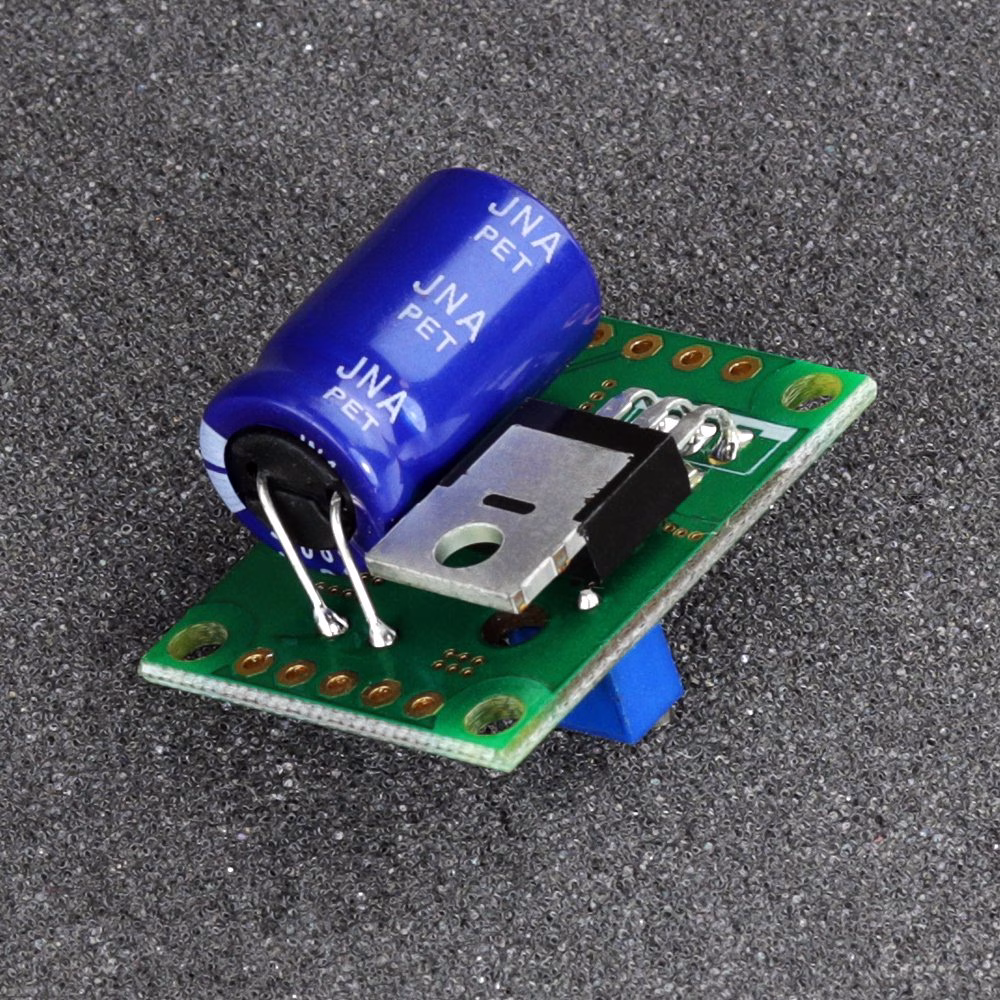

• Un adeguato raffreddamento dei MOSFET di potenza deve essere garantito fissandoli a un dissipatore metallico. In assenza di raffreddamento, i MOSFET possono danneggiarsi e i diodi laser possono bruciarsi.

Protezione

Il circuito di alimentazione del diodo laser è protetto contro l’inversione di polarità tramite un diodo Schottky per alte correnti con bassa caduta di tensione diretta, proteggendo il diodo laser da connessioni errate e riducendo al minimo le perdite di calore.

Per proteggere l’ingresso analogico, è integrato un diodo Zener 5V1, deputato a gestire tensioni superiori a 5 V. Tuttavia, è fondamentale non utilizzare tensioni più elevate su questo ingresso.
