Pilote de diode laser LPLDD-5A-24V-TP

À propos du LPLDD-5A-24V-TP Pilote de Diode Laser

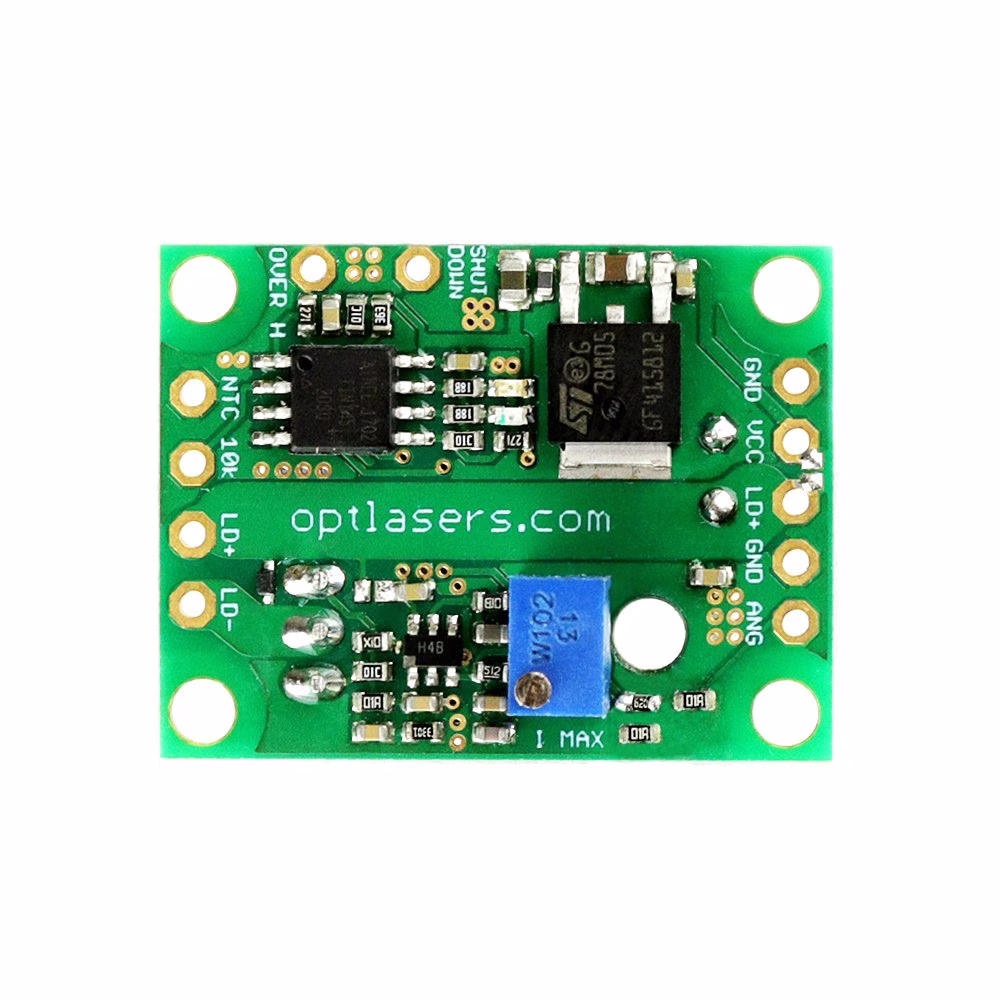

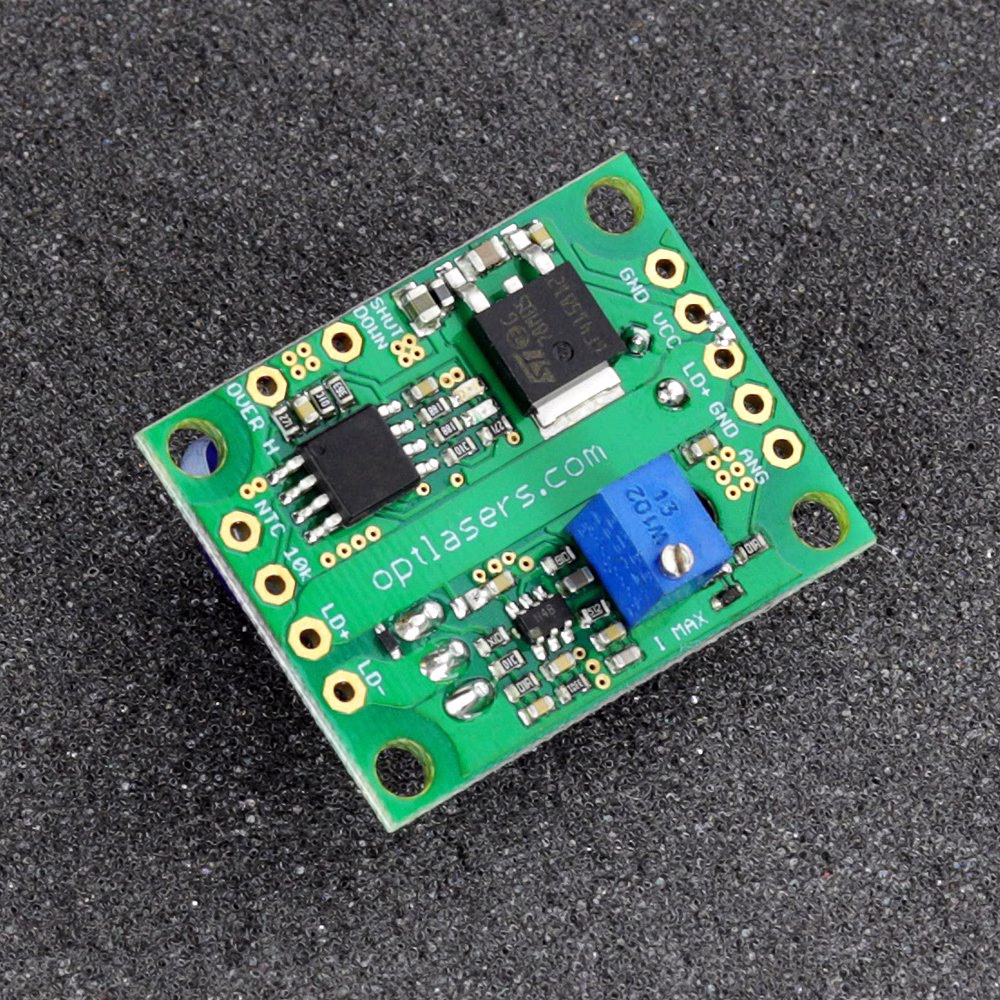

Le pilote de diode laser LPLDD-5A-24V-TP est un contrôleur professionnel de diode laser doté d’une protection thermique pour garantir des performances optimales des diodes laser et prévenir toute surchauffe. Ce pilote polyvalent permet un courant de sortie réglable de 0 à 5 A et autorise la modulation du courant de la diode à des fréquences allant jusqu’à 100 kHz. Un exemple de test avec une modulation du signal d’entrée carré de 100 kHz est illustré ci-dessous.

Le pilote intègre un système robuste de protection thermique afin de préserver la diode laser contre la surchauffe. Dans des conditions normales d’exploitation, la LED verte reste allumée tant que la thermistance relève une température inférieure à 40 degrés Celsius. Si la température dépasse 40 degrés Celsius, la LED rouge commence à clignoter. Lorsque la température atteint 45 degrés Celsius, la LED rouge reste allumée et le pilote de diode laser s’éteint automatiquement jusqu’à ce que la température passe en dessous de 40 degrés Celsius. En cas de perte ou d’interruption de la connexion entre le pilote et la thermistance, les deux LEDs clignoteront, nécessitant une réinitialisation du pilote en déconnectant puis reconnectant l’alimentation électrique.

Bénéficiant d’une large compatibilité, le LPLDD-5A-24V-TP peut alimenter une grande variété de diodes laser disponibles sur le marché, y compris celles de longueurs d’onde de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm et 980 nm, pour des puissances optiques allant jusqu’à 5 W.

Exemple de Test

• Diode laser NUBM44 de 6 W (à 3,3 A)
• Fils de 0,35 mm2 de 15 cm de longueur
• Tension d’entrée 12 V (@ 10% cycle de fonctionnement)
• Dissipateur thermique 80 x 80 x 20 mm sur le MOSFET de puissance

Recommandations et exigences

• Pour alimenter le pilote de diode laser à l’aide d’une seule alimentation comprise entre 7,5 et 24 V DC, assurez-vous que le cavalier est connecté. Toutefois, si vous utilisez une diode à faible tension (par exemple, 3 V), deux alimentations sont nécessaires et le cavalier doit être déconnecté. Il est important d’adapter précisément la tension d’alimentation aux exigences de la diode laser.
• Pour les tensions inférieures à 3,3 V, la tension d’entrée est donnée par la formule :
  Vin = 0,2* I + Vd
• Vin - tension d’entrée
• Vd - tension de fonctionnement de la diode
• I - courant de fonctionnement

• Prenez toutes les précautions nécessaires pour éviter les courts-circuits entre le + (VCC) de l’alimentation et le - (GND) de l’entrée logique ou de l’entrée de monitoring, car cela peut endommager de manière irréversible les chemins fins de GND logique.
• L’entrée de modulation peut être utilisée comme entrée TTL avec des niveaux logiques de 0 V et 5 V, ou comme entrée analogique. La modulation analogique permet d’ajuster la puissance de sortie en utilisant des niveaux de tension spécifiques (par exemple 2,5 V pour 50 % de puissance, 4 V pour 80 % de puissance, etc.). Cette entrée peut également être utilisée comme entrée PWM. La seule exigence est que la fréquence de base du signal PWM soit comprise entre 5 et 20 kHz.
• Nous recommandons l’utilisation de câbles d’alimentation avec une section de 0,1*I mm2, où I est le courant de fonctionnement.
• Un refroidissement adéquat des MOSFETs de puissance doit être assuré en les fixant à un dissipateur thermique métallique. Sans refroidissement, les MOSFETs peuvent être endommagés et les diodes laser risquent de brûler.

Protection

Le circuit d’alimentation de la diode laser est protégé contre l’inversion de polarité grâce à une diode Schottky de forte intensité à faible tension directe, protégeant ainsi la diode laser contre les inversions de tension tout en minimisant les pertes thermiques.

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée pour contenir les surtensions supérieures à 5 V. Toutefois, il est indispensable d’éviter d’appliquer des tensions supérieures à cette valeur sur cette entrée.
