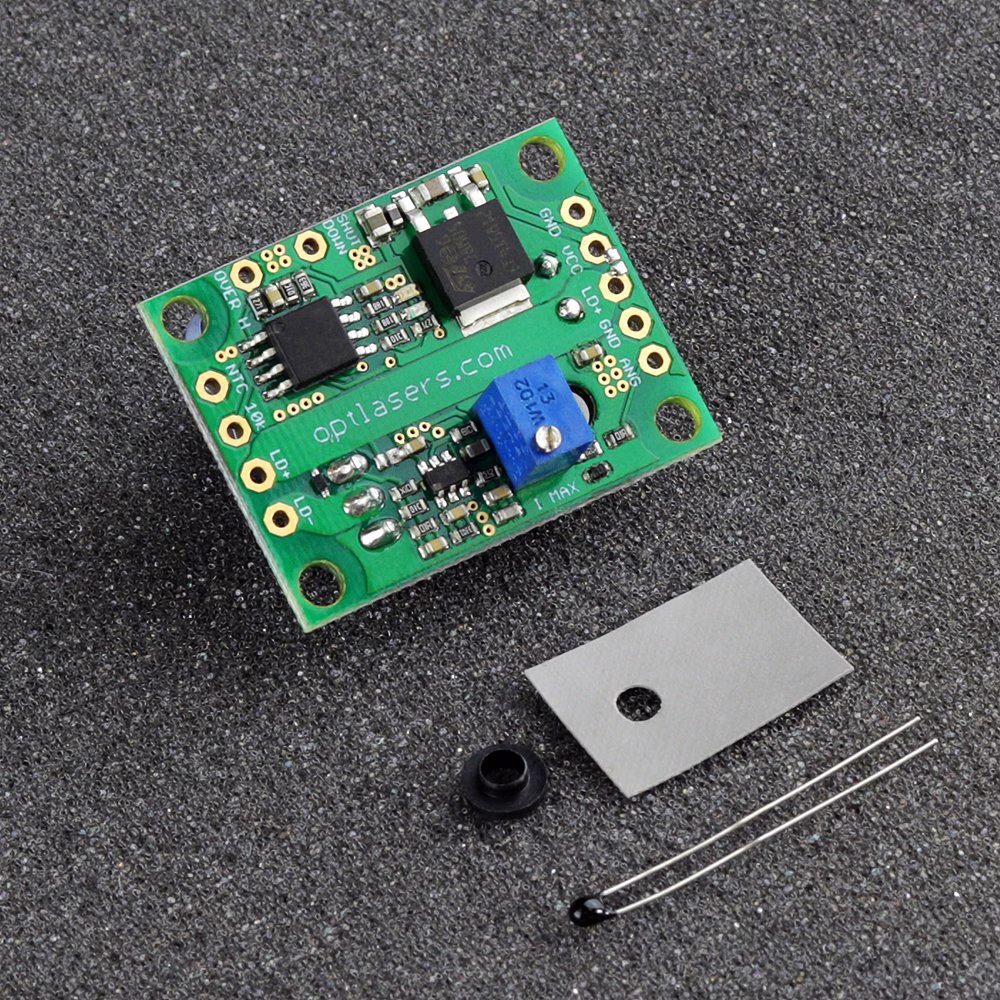

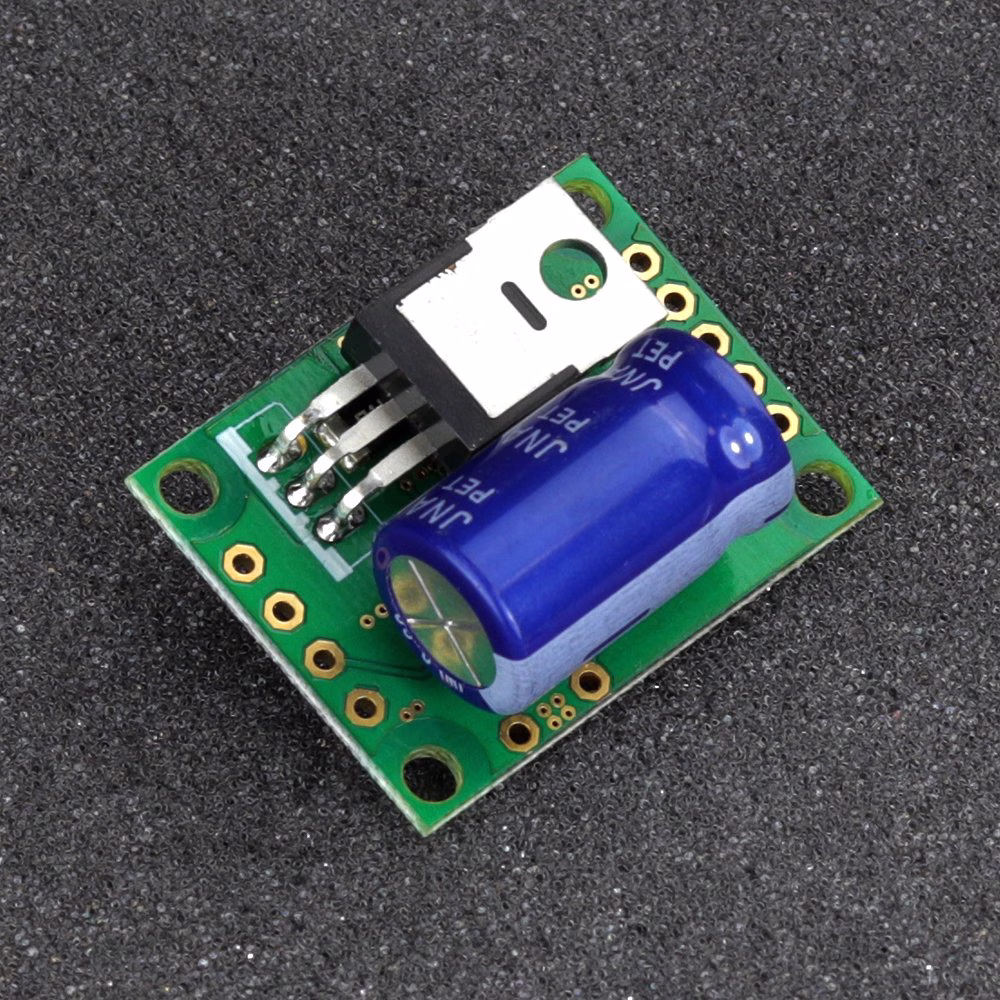

LPLDD-5A-24V-TP Lazer Diyot Sürücüsü

LPLDD-5A-24V-TP Lazer Diyot Sürücüsü Hakkında

LPLDD-5A-24V-TP Lazer Diyot Sürücüsü, lazer diyotlarının optimum performansını sağlamak ve aşırı ısınmayı önlemek için termal koruma özelliğine sahip profesyonel bir lazer diyot sürücüsüdür. Bu çok amaçlı sürücü, 0 ila 5 A arasında ayarlanabilir çıkış akımı sunar ve diyot akımının 100 kHz’e kadar olan frekanslarda modülasyonuna olanak tanır. Aşağıda, 100 kHz kare-dalga giriş sinyali modülasyonu ile yapılan bir örnek test gösterilmektedir.

Sürücü, lazer diyotunu aşırı ısınmaya karşı korumak üzere sağlam bir termal koruma sistemine sahiptir. Normal çalışma koşullarında, termistör 40 santigrat derecenin altında bir sıcaklık ölçtüğü sürece yeşil LED yanık kalır. Sıcaklık 40 santigrat dereceyi aşarsa, kırmızı LED yanıp sönmeye başlar. Sıcaklık 45 santigrat dereceye ulaştığında kırmızı LED sürekli yanar ve lazer diyot sürücüsü sıcaklık tekrar 40 santigrat derecenin altına düşene kadar otomatik olarak kapanır. Sürücü ile termistör arasındaki bağlantı kaybolur veya kesilirse, her iki LED de yanıp söner ve sürücünün güç kaynağından çıkarılıp tekrar bağlanarak sıfırlanması gerekir.

Geniş uyumluluğu sayesinde, LPLDD-5A-24V-TP piyasada bulunan 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ve 980 nm dalga boyuna sahip lazer diyotlarını ve 5 W’a kadar optik gücü olan diyotları çalıştırabilir.

Örnek Test

• 6 W NUBM44 lazer diyotu (3.3 A akımda)
• 15 cm uzunluğunda 0.35 mm2 kablolar
• 12 V giriş gerilimi (@ %10 çalışma döngüsü)
• Güç MOSFET'inde 80 x 80 x 20 soğutucu

Tavsiyeler ve gereksinimler

• Lazer diyot sürücüsünü 7,5-24 V DC aralığında tek bir güç kaynağı ile çalıştırmak için jumper'ın bağlı olduğundan emin olun. Ancak düşük voltajlı bir diyot (örneğin, 3 V) kullanıyorsanız iki güç kaynağı gereklidir ve jumper çıkarılmalıdır. Güç kaynağı voltajının lazer diyotunun gereksinimlerine yakın olmasına dikkat edilmelidir.
• 3,3 V'tan düşük voltajlar için giriş voltajı aşağıdaki formül ile hesaplanır:
  Vin = 0,2* I + Vd
• Vin - giriş voltajı
• Vd - diyot çalışma voltajı
• I - çalışma akımı

• Güç kaynağının + (VCC) ucu ile lojik giriş ya da monitör girişinin -(GND) ucu arasında kısa devre oluşmasını kesinlikle önleyin, aksi takdirde ince lojik GND yolları onarılamaz şekilde hasar görebilir.
• Modülasyon girişi, 0 V ve 5 V lojik seviyelerinde TTL girişi veya analog giriş olarak kullanılabilir. Analog modülasyon, belirli voltaj seviyeleri kullanılarak çıkış gücünün ayarlanmasına olanak tanır (örneğin, 2.5 V için %50 çıkış gücü, 4 V için %80 çıkış gücü vb.). Ayrıca bu giriş PWM girişi olarak da kullanılabilir. Burada tek gereklilik PWM sinyalinin temel frekansının 5-20 kHz aralığında olmasıdır.
• Çalışma akımını temsil eden I akımı için, 0.1*I mm2 kesitli güç kablolarının kullanılmasını tavsiye ediyoruz.
• Güç MOSFET’lerinin metal bir soğutucuya vidalanarak yeterli soğutmasının sağlanması gerekmektedir. Uygun soğutma olmadan MOSFET’ler hasar görebilir ve lazer diyotları yanabilir.

Koruma

Lazer diyot güç devresi, yanlış voltaj bağlantılarından kaynaklanan hataları önlemek ve ısı kaybını en aza indirmek için düşük iletim gerilimine sahip yüksek akımlı bir Schottky diyot ile ters polariteye karşı korunmuştur.

Analog girişi korumak için, 5 V’un üzerindeki voltajları sınırlayan bir 5V1 Zener diyot kullanılmaktadır. Ancak bu girişte yüksek gerilimlerin kullanılmaması gereklidir.
