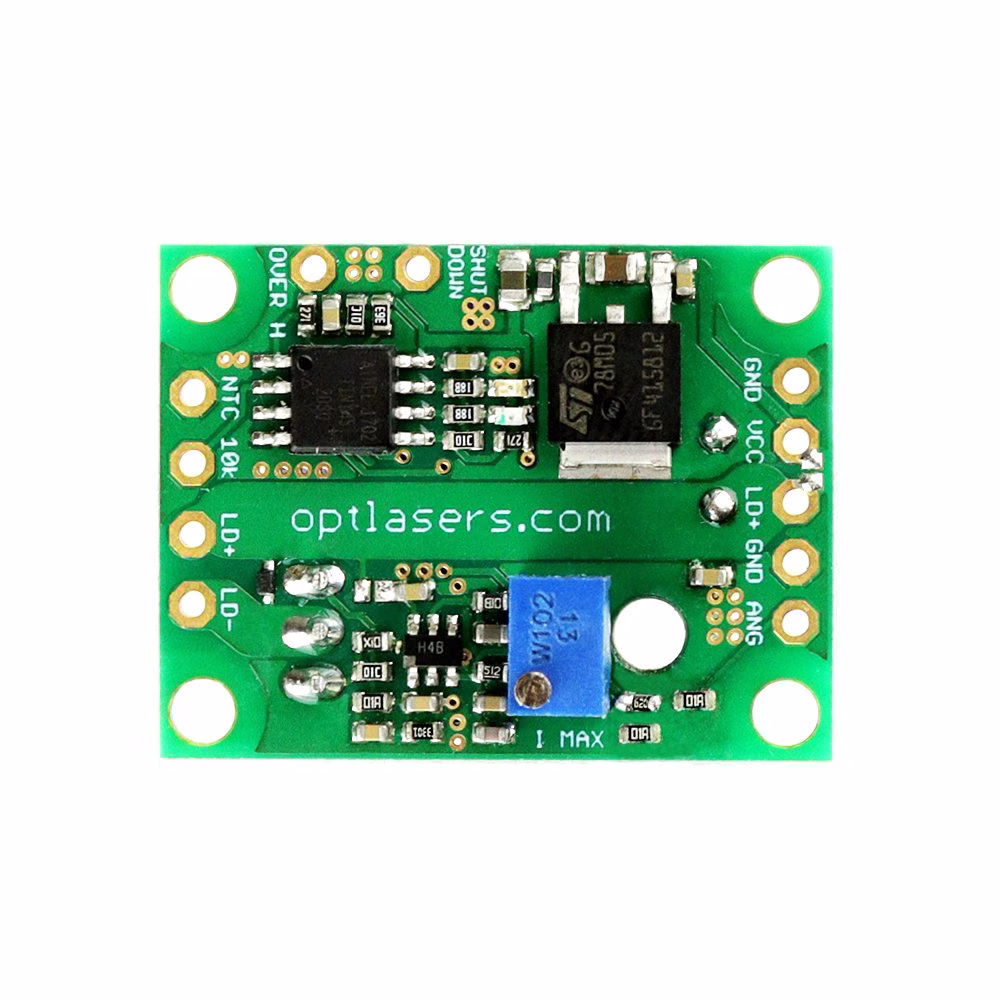

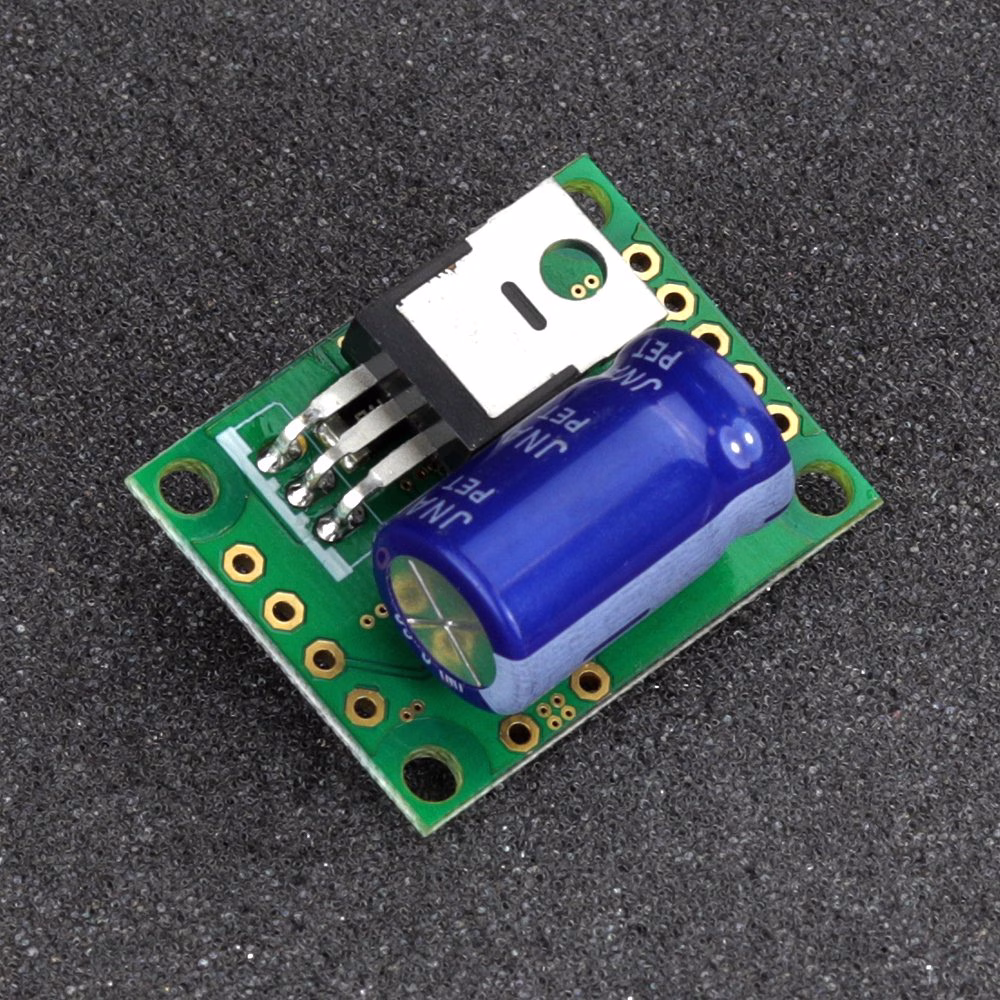

LPLDD-5A-24V-TP Driver de Diodă Laser

Despre Driverul de Diodă Laser LPLDD-5A-24V-TP

Driverul de Diodă Laser LPLDD-5A-24V-TP este un driver profesional pentru diode laser, dotat cu protecție termică pentru a asigura performanța optimă a diodelor laser și pentru a preveni supraîncălzirea. Acest driver versatil permite reglarea curentului de ieșire între 0 și 5 A și oferă posibilitatea de modulare a curentului diodei la frecvențe de până la 100 kHz. Mai jos este prezentat un exemplu de test cu un semnal de intrare dreptunghiular de 100 kHz pentru modulare.

Driverul integrează un sistem robust de protecție termică pentru a proteja dioda laser împotriva supraîncălzirii. În condiții normale de funcționare, LED-ul verde rămâne aprins atât timp cât termistorul măsoară o temperatură sub 40 de grade Celsius. Dacă temperatura depășește 40 de grade Celsius, LED-ul roșu începe să clipească. Când temperatura ajunge la 45 de grade Celsius, LED-ul roșu rămâne aprins, iar driverul de diodă laser se oprește automat până când temperatura scade sub 40 de grade Celsius. Dacă conexiunea dintre driver și termistor se pierde sau este întreruptă, ambele LED-uri vor clipi, fiind necesară resetarea driverului prin deconectarea și reconectarea sursei de alimentare.

Cu o compatibilitate extinsă, LPLDD-5A-24V-TP poate alimenta o gamă largă de diode laser disponibile pe piață, inclusiv cele cu lungimi de undă de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, cu puteri optice de până la 5 W.

Exemplu de Test

• Diodă laser NUBM44 de 6 W (la 3,3 A)
• Cabluri de 15 cm, 0,35 mm2
• Tensiune de intrare 12 V (@ 10% ciclu de funcționare)
• Radiator 80 x 80 x 20 pe MOSFET-ul de putere

Recomandări și cerințe

• Pentru alimentarea driverului de diodă laser folosind o singură sursă de alimentare în intervalul 7,5-24 V DC, asigurați-vă că jumper-ul este conectat. Totuși, dacă utilizați o diodă cu tensiune joasă (de exemplu, 3 V), sunt necesare două surse de alimentare, iar jumper-ul trebuie deconectat. Este important să adaptați tensiunea sursei de alimentare cât mai aproape de cerințele diodei laser.
• Pentru tensiuni mai mici de 3,3 V, tensiunea de intrare se calculează cu formula:
  Vin = 0,2* I + Vd
• Vin - tensiune de intrare
• Vd - tensiunea de funcționare a diodei
• I - curentul de funcționare

• Evitați cu atenție scurtcircuitele între + (VCC) al sursei de alimentare și – (GND) al intrării de logică sau al intrării de monitorizare, deoarece acest lucru poate deteriora ireparabil traseele subțiri de GND de logică.
• Intrarea de modulare poate fi utilizată ca intrare TTL cu niveluri logice de 0 V și 5 V sau ca intrare analogică. Modulația analogică permite reglarea puterii de ieșire folosind niveluri de tensiune specifice (de exemplu, 2,5 V pentru 50% din puterea de ieșire, 4 V pentru 80% din puterea de ieșire etc.). Această intrare poate fi folosită și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie în intervalul 5-20 kHz.
• Recomandăm utilizarea cablurilor de alimentare cu secțiunea transversală de 0,1*I mm2, unde I este curentul de funcționare.
• Răcirea adecvată a MOSFET-urilor de putere trebuie asigurată prin fixarea acestora pe un radiator metalic. Fără răcire, MOSFET-urile pot fi avariate, iar diodele laser se pot arde.

Protecție

Circuitul de alimentare al diodei laser este protejat împotriva polarității inverse printr-o diodă Schottky de curent mare, cu cădere redusă de tensiune directă, protejând dioda laser împotriva conexiunilor incorecte de tensiune și minimizând pierderea termică.

Pentru protejarea intrării analogice, este integrată o diodă Zener 5V1 pentru a gestiona tensiunile ce depășesc 5 V. Totuși, este esențial să evitați utilizarea unor tensiuni mai mari pe această intrare.
