Laser Digital Wood Carver Ultra-HD de Alto Desempenho PLH3D-XT-50, Bico de Ar HP
Digital Wood Carver Laser PLH3D-XT-50
Especificações: 6W de potência óptica, Ultra HD 550DPI, spot de 45um, espessura máxima de corte em madeira 3 mm (⅛”)
Indicado para: Gravação de altíssimo detalhamento, corte de materiais finos
Inclui: Bico de Ar HP
Disponível sob encomenda mediante solicitação
Descrição do produto
Por que uma máquina CNC da DWC e um laser PLH3D-XT-50 formam uma combinação excepcional por anos?

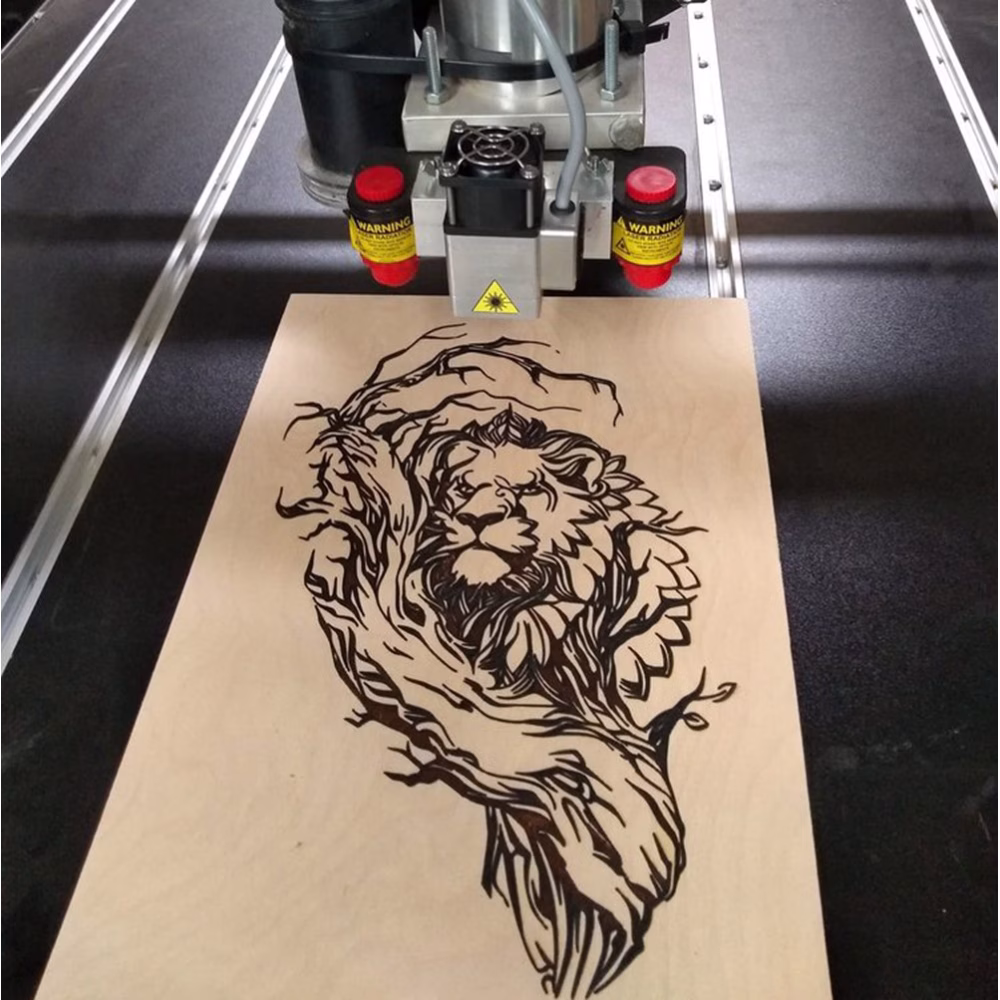

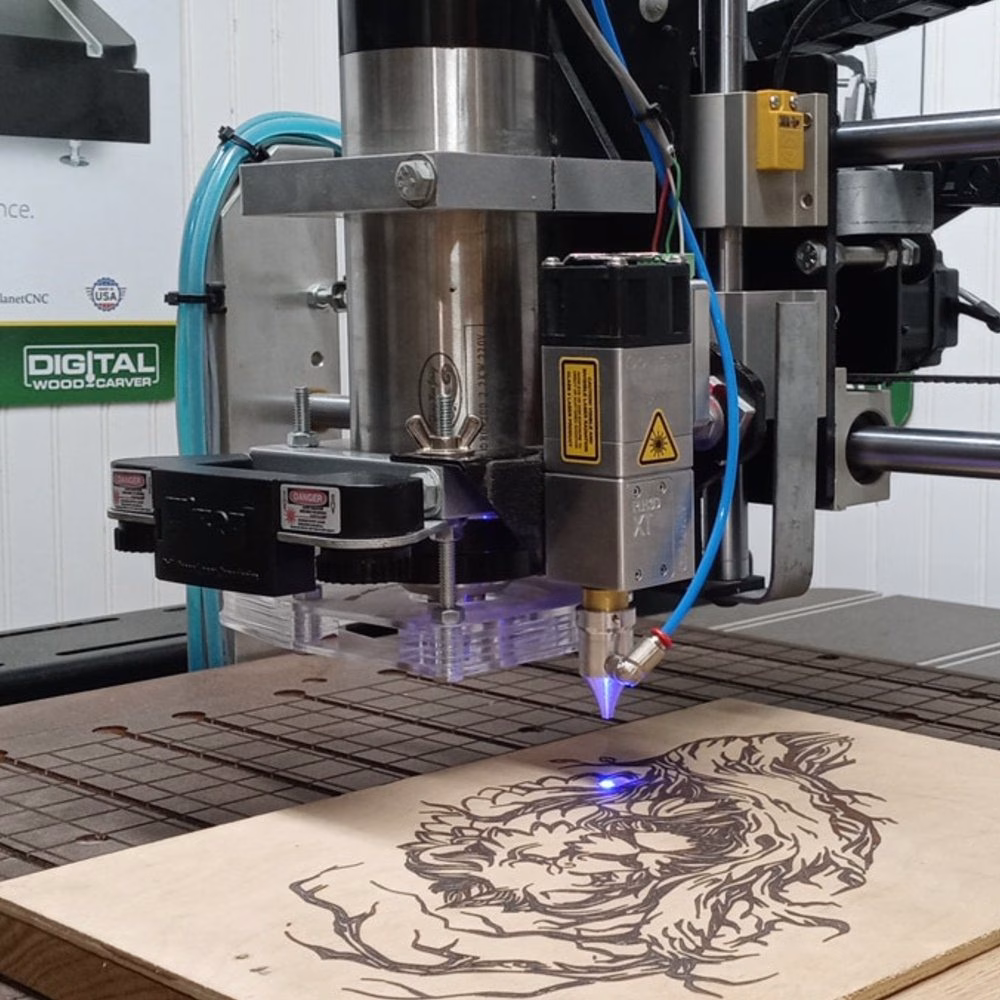

Você não precisa de maior potência de laser para gravação a laser em madeira. O PLH3D-XT-50 pode gravar madeira a laser facilmente enquanto é movimentado nas velocidades máximas de trabalho de todas as máquinas CNC Digital Wood Carver. Além disso, o laser XT-50 grava com resolução Ultra HD e seu olho não perceberia qualquer diferença se o ponto focalizado do feixe fosse ainda menor. O gravador a laser XT-50 possui um perfil de feixe quadrado que pode ser facilmente ajustado em tamanho alterando a distância de trabalho, o que também modifica a resolução obtida.
Os cabeçotes a laser PLH3D-XT-50 não requerem nenhum resfriamento adicional, tornando-os perfeitos para longas sessões de trabalho. Graças à ótica especialmente adaptada, o tamanho do ponto do feixe que proporciona uma densidade de potência muito alta permite cortar e gravar diversos tipos de materiais. Os cabeçotes a laser PLH3D-XT-50 são uma excelente alternativa aos lasers CNC CO2 e podem trabalhar com laminados especiais para gravação, filmes para laser e muitos materiais padrão, como madeira, borracha, papelão, tecidos, couro, metal pintado/anodizado. Lasers de 6W também são excelentes para marcação de aço inoxidável e titânio.
Resumo das Máquinas CNC DWC
DWC1824 ‘MINI’ CNC ROUTER
Comece a usinar com este robusto e fácil de usar router CNC para hobby. Não é necessária experiência prévia com CNC!
Área útil de 18” x 24”.
Fabricado nos EUA
Opções de laser e 4º eixo
Software de design Vectric incluso
DWC2440 PRO CNC ROUTER
Usinagem CNC versátil e profissional. Expresse ao máximo sua criatividade com um CNC profissional!
Área útil de 24” x 40”.
Fabricado nos EUA
Opções de laser e 4º eixo
Sua escolha de software profissional Vectric
SMARTBENCH LARGE FORMAT CNC
Router CNC de grande formato de alta precisão. Supere suas expectativas criativas com um CNC que entrega resultados superiores!
Ussinagem de chapas até 98” x 49”
Capacidade total de borda a borda
Controle por tela sensível ao toque
Fabricado no Reino Unido pela Yeti Tool.
DWC4848 COMMERCIAL CNC
CNC COMERCIAL QUE CABE EM ESPAÇOS REDUZIDOS
Aumente sua produção CNC com um router comercial que não requer o grande espaço de máquinas maiores.
Com área de usinagem de 48" x 48" e recursos e velocidades comerciais, você pode acelerar seus projetos e ainda contar com o atendimento e recursos do controlador de movimento Digital Wood Carver.
Recursos & Benefícios do Cabeçote Laser de Corte e Gravação PLH3D-XT-50 em Detalhes
Ponto de Feixe Microscópico, Quadrado e Ajustável 25 - 500 DPI
Todos os cabeçotes laser da Série PLH3D-XT se destacam pelo ponto de feixe ajustável, microscópico quando necessário, e quadrado. Ajustando a altura do cabeçote acima do material, é possível ajustar o tamanho do ponto de feixe até mesmo para 2 mm. O cabeçote laser PLH3D-XT-50 atinge largura de ponto menor que 50 µm quando em foco perfeito. O ponto quadrado permite detalhes perfeitos ao rasterizar gráficos e garante espessura consistente da linha de corte, para que até mesmo pequenos detalhes sejam fielmente reproduzidos, conforme o projeto. Com o XT-50, é possível obter resolução Ultra HD acima de 500 DPI ou gravar em grandes formatos ou imagens a até 25 DPI.
Alta Densidade de Potência
Como se sabe, densidade de potência é definida como a quantidade de potência concentrada em determinada área. Normalmente, é especificada em kilowatts por cm² ou mm² (kW/cm² ou kW/mm²). Esse é um dos parâmetros mais críticos para corte ou gravação a laser em diferentes materiais. Os cabeçotes PLH3D-XT-Series são projetados para obter tamanho de ponto reduzido, gerando aumento proporcional na densidade de potência. Maior densidade de potência abre novas possibilidades de corte e gravação. Além disso, os processos de corte e gravação são significativamente mais rápidos em comparação com cabeçotes sem ótica anamórfica. Por exemplo, com o XT-50 é possível gravar (não apenas marcar) aço inoxidável e aço ferramenta.
Corte e Gravação - O laser azul PLH3D-XT-50 permite cortar e gravar diversos materiais como madeira, papelão, borracha, papel, têxteis, couro, plástico, balsa, compensado e muitos outros, além de marcar aço inoxidável, titânio e tipos de aço de baixa condutividade térmica. Para saber mais, consulte nossa seção de Manuais e Artigos.
Segurança Aprimorada - O cabeçote laser de corte e gravação agora conta com LED indicador de “Armado”. Sempre que o cabeçote estiver conectado à alimentação, o LED acende. Adicionalmente, o LED indica superaquecimento caso ocorra. Quando a temperatura ambiente do local de operação do laser atinge 40°C, o LED começa a piscar, sinalizando proximidade ao limite de operação. Caso a temperatura ambiente alcance 45°C ou mais, o LED deixa de funcionar e o cabeçote laser é desligado.
Lente Ajustada de Fábrica - o cabeçote é enviado com lente instalada e ajustada para focar a 60,0 mm (medido da superfície frontal do cabeçote até o plano de gravação). Essa distância focal proporciona ponto bem otimizado, ideal para várias aplicações de corte e gravação a laser. É o ponto de partida ideal!
Versatilidade de Entrada de Sinal e Chave Analógica 5/10V - o driver integrado aceita diversos sinais: analógico 0 - 5 V, e 0 - 5 V, 0 - 10 V ou 0 - 24 V para sinal PWM/TTL. Agora o cabeçote laser possui chave adicional para entrada analógica de 10 V. A Entrada de Modulação 1 pode ser alternada entre analógica de 0–5 V ou 0–10 V. Esta mudança torna o cabeçote ainda mais versátil e compatível com mais máquinas CNC e impressoras 3D. Consulte o manual do usuário para saber como ajustar a faixa de tensão na Entrada de Modulação 1.
Driver Integrado ao Cabeçote de Gravação - A Opt Lasers foi a primeira a integrar o driver do diodo laser diretamente no cabeçote de corte e gravação. A ligação curta entre diodo e driver garante melhor proteção ao diodo, possibilidade de modulação de corrente em alta frequência, além de eliminar efeitos de indutância durante o acionamento. Em contraste com a geração anterior, o driver integrado apresenta maior eficiência, menor ruído e é construído com componentes de qualidade ainda superior, assegurando confiabilidade e longa vida útil.
Aceita Amplas Faixas de Fontes de Alimentação - 12 - 24 V, o conversor DC-DC integrado de alta eficiência ajusta a tensão de entrada para níveis adequados ao diodo. Isso reduz calor gerado e garante proteção contra sobretensão.
Sem Necessidade de Refrigeração Adicional 24 horas / 7 dias- Este gravador laser compacto de 300g (10,6 oz) não requer refrigeração adicional e pode operar continuamente, 24 horas por dia. O corpo atua como dissipador de calor, e o design da ventoinha faz com que ela funcione também como bico de ar, protegendo a lente da fumaça e resfriando o cabeçote. Testes rigorosos em dezenas de protótipos permitiram otimizar a forma do dissipador e maximizar a eficiência térmica mantendo o design compacto. A geometria diferenciada dos cabeçotes PLH3D-XT proporciona o melhor método de arrefecimento para um diodo de 6 W. Vários protótipos foram testados para chegar à solução ótima de refrigeração. O design atual faz com que o laser aqueça apenas 2–3 °C após uma hora de operação contínua em potência máxima.
Ventoinha Mais Potente do Mercado em seu Tamanho - a refrigeração não é a única função da ventoinha – 43 m3 de ar por hora (25 CFM) proporcionam excelente extração da fumaça. Além disso, a ventoinha tem vida útil de 70.000 horas.
Compatível com Acessórios para Facilidade de Uso – priorizamos praticidade e segurança. Nossos acessórios são da mais alta qualidade, usinados em CNC, tornando o uso seguro e prático. Confira os acessórios desenvolvidos especialmente para a série PLH3D.
Customização OEM disponível para fabricantes de impressoras 3D e máquinas CNC.
Exemplos de Aplicação
Os cabeçotes laser de gravação PLH3D-XT-Series permitem atender às maiores exigências e ampliar suas possibilidades, operando com materiais macios e duros.
| Aço Inoxidável | ||||
| Operação | Avanço | Fluxo de Ar | ||
| Gravação | 5 mm/s (11,8 IPM) | 5 L/min | ||
Gravação em Metal com Precisão Excepcional
Os cabeçotes laser PLH3D-XT-Series foram desenvolvidos como uma série especializada para gravação a altíssima resolução e corte de materiais finos com linhas ultrafinas. Derivado da família de lasers 6W-Series, os XT-Series herdaram todas as suas vantagens: versatilidade, dimensões compactas e driver de alta velocidade. O ponto microscópico possibilita gravações precisas e muito pequenas em diversos materiais, inclusive aço inoxidável.
| Azulejo Cerâmico | ||||
| Operação | Avanço | DPI | ||
| Gravação | 2500/min | 423 | ||
Gravação Ultra-HD em Azulejo Cerâmico
A capacidade de 500 DPI permite gravações de qualidade impressionante em materiais como azulejos cerâmicos. A maior densidade de potência possibilita novas aplicações. Adicionalmente, os processos de corte e gravação tornam-se significativamente mais rápidos em comparação com cabeçotes sem ótica anamórfica.
| Coal Duplex | ||||
| Operação | Espessura | Avanço | Fluxo de Ar | |
| Corte | 1 mm (0,0393") | 500 mm/min | 10-20 L/min | |
Gravação & Corte Detalhados de Alta Qualidade em Materiais Macios
Os cabeçotes laser PLH3D-XT-50, por atingirem largura de ponto inferior a 50 µm, permitem cortes com alta precisão e linhas finas e uniformes. Para comparação, uma hemácia humana mede de 5-10 µm, e o diâmetro de um fio de cabelo humano varia de 50-20 µm.
Galeria de Outras Aplicações do PLH3D-XT-50
Driver de Diodo Laser Integrado pela Opt Lasers - O Coração do Cabeçote do Laser
A Opt Lasers também é fabricante de drivers para diodos laser. Graças à nossa experiência acumulada ao longo dos anos, desenvolvemos um driver de altíssima eficiência, com baixo consumo energético e mínima geração de calor. Além disso, trata-se do driver específico para gravação a laser mais rápido disponível no mercado, aceitando sinais de até 30 kHz. O uso do laser de corte e gravação de 6 W em alta velocidade deixa de ser um problema, mesmo ao gravar pequenos detalhes ou realizar curvas de raio reduzido, pois o controlador do laser consegue ler todos os sinais necessários.
Os controladores CNC conseguem enviar sinais de modulação em altas velocidades; portanto, 30 kHz não representam um obstáculo. Por isso, um driver de alta velocidade é indispensável nesse tipo de aplicação. O driver é capaz de interpretar 30.000 instruções por segundo, proporcionando maior precisão e resolução no controle de potência. Além disso, a corrente máxima do driver é de 6 A, portanto, utilizá-lo com valores de 3 - 4 A garante margem operacional e longa vida útil do driver.
Driver de diodo laser de alta potência e alta frequência
- Capacidade máxima de corrente de saída: 5 A
- Corrente de saída típica: 3–3,5 A
- Tensão de entrada: 12-24 V
- Microcontrolador integrado para medição de temperatura e soft start
- Sistema de proteção térmica: 45 °C 1
- Soft start para proteção do diodo
- Proteção contra descarga eletrostática (ESD)
- Proteção contra inversão de polaridade
- Proteção contra sobrecorrente
- Dimensões compactas e eficiência de 90%
- Modo CW e Modo de Controle de Entrada
- Entradas PWM/TTL e analógicas
- Largura de banda de modulação: 0–30 kHz
Especificações Técnicas do Produto
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Potência Óptica de Saída | 0,5 W | 6,0 W |
| Comprimento de Onda | 405 | 450 |
| >Tamanho do Ponto do Feixe | 10 µm x 4 µm | 50 µm x 4 µm |
| Resolução para Aplicações de Gravação a Laser | 3100 DPI | 500 DPI |
| Dimensões do Cabeçote Laser (C x L x A) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 pol.) |
|
| Peso Típico do Cabeçote Laser | 300 g | |
| Vazão do Ventilador | 43 m³/h (25 CFM) | |
| Ruído do Ventilador | 58 dBA | |
| Padrão dos Furos de Fixação | 4 furos, 24 x 15 mm (0,94 x 0,59 pol.) |
|
| Tipo de Furo de Fixação | M3 x 0,5 x 4,5 mm | |
| Temp. Ambiente Máx. | 40°C (113°F) | |
| Entradas de Modulação | 2 | |
| Entrada de Modulação 1 | Analógica/TTL/PWM, 0 – 5 V |
|
| Entrada de Modulação 21 | TTL/PWM 0 – 24 V | |
| Frequência Base Recomendada para PWM | 5 – 10 kHz | |
| Largura de Banda Máxima de Modulação | 30 kHz | |
| Impedância de Entrada 1 e 2 | >1 kΩ | |
| Tensão da Fonte de Alimentação | 12 – 24 V | |
| Corrente Mínima PSU 12 V | 2,5 A | |
| Corrente Mínima PSU 24 V | 1,25 A | |
| Consumo Máximo de Potência | 20 W | 30 W |
Informações Adicionais Importantes:
- Lembre-se de que não é um brinquedo.
- A radiação laser é perigosa mesmo quando dispersa ou refletida por qualquer superfície.
- Sempre utilize filtro laser de proteção adequado em sua máquina CNC, dedicado para 430–480 nm, para evitar exposição à radiação refletida.
- Nunca aponte o cabeçote laser para pessoas ou animais.
- Não toque o feixe; pode causar queimaduras ou outros ferimentos.
- Não olhe diretamente para o feixe nem para o spot durante o corte de materiais.
- Radiação laser – Evite exposição ocular ou cutânea à radiação direta ou dispersa.
- Produto laser Classe 4.
Upgrade da Lente uSpot versus XT-50: O Upgrade da Lente uSpot, agora descontinuado, foi substituído pelo cabeçote laser XT-50, tecnologicamente muito mais avançado. Enquanto o Upgrade uSpot permitia atingir 125 DPI e 593 kW/cm² de densidade de potência óptica, o XT-50 proporciona 564 DPI e 2469 kW/cm² de densidade óptica de potência.
O cabeçote laser azul de corte e gravação PLH3D-XT-50 possui dois controles independentes.
Entrada de Modulação #1 aceita 0 – 5 V ou 0 – 10 V para modulação analógica de potência
Entrada de Modulação #2 aceita 0 – 3,3 V, 0 – 5 V, 0 – 10 V ou 0 – 24 V para TTL/PWM, ativando o laser quando a tensão excede 1,8 V.
Importante: Não conecte ambas as Entradas de Modulação 1 e 2 simultaneamente. Isso pode causar mau funcionamento do laser de gravação.
Importante: O laser de gravação PLH3D-XT-50 deve ser alimentado por uma fonte de alimentação de alta qualidade, sem compartilhar carga com outros equipamentos. Observação: não é recomendado conectar o gravador laser à mesma fonte de alimentação de motores de passo ou equipamentos de alta impedância. Isso pode causar danos ao diodo laser.
Importante: Ao gravar em superfícies/metais brilhantes ou metais pintados, recomenda-se inclinar o cabeçote laser entre 5° e 7°. Isso evita que o feixe seja refletido de volta para os diodos internos do cabeçote.
