Ultra-HD High-Performance Digitale Houtsnijder Laser PLH3D-XT-50, HP Luchtmondstuk
Digitale houtsnijder PLH3D-XT-50 Laser
Specificaties: 6W Optisch Vermogen, Ultra HD 550DPI 45um spot, max. dikte houtsnede 3 mm (⅛")
Het meest geschikt voor: Zeer gedetailleerd graveren, dunne materialen snijden
Inclusief: HP luchtmondstuk
Beschikbaar op bestelling op aanvraag
Productbeschrijving

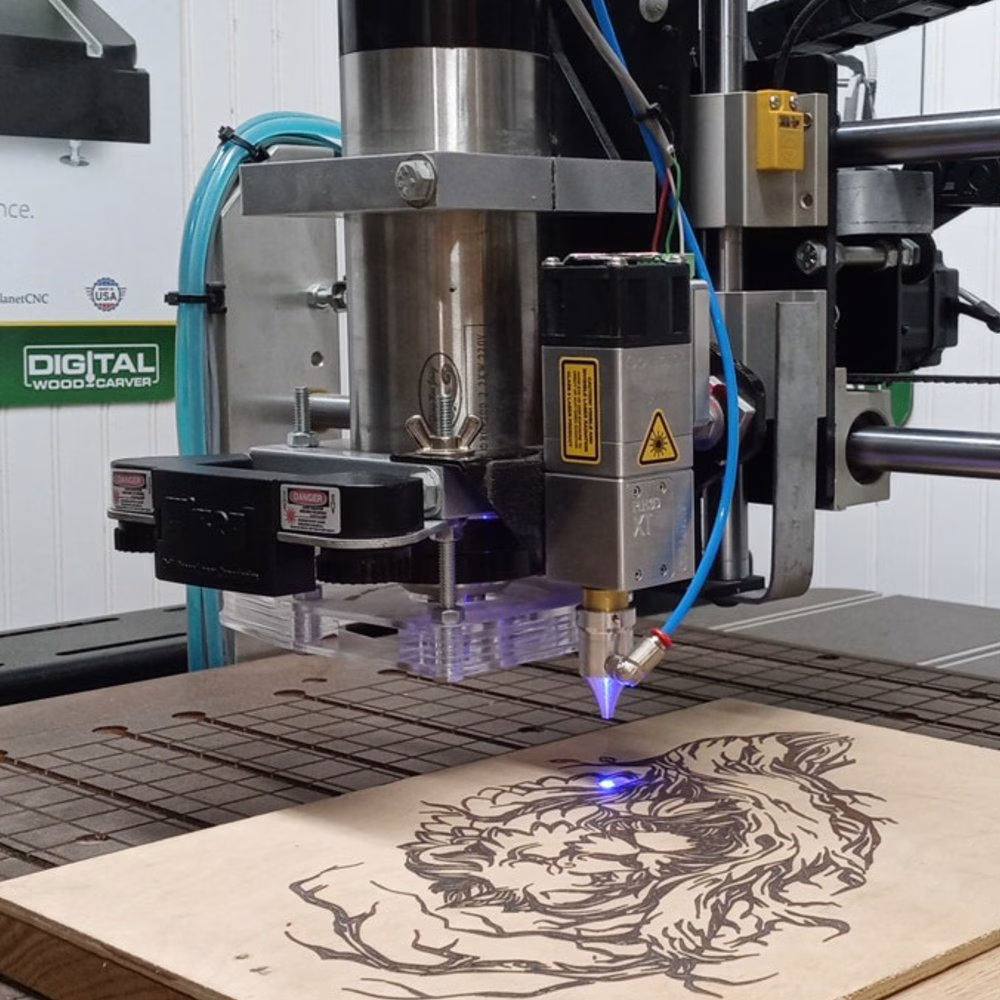

Waarom een CNC machine van DWC en een PLH3D-XT-50 laser al jaren een uitstekende match zijn?
U hebt geen hoger laservermogen nodig om hout te lasergraveren. De PLH3D-XT-50 kan moeiteloos hout lasergraveren terwijl hij verplaatst wordt aan de maximale werksnelheden van alle Digital Wood Carver CNC Machines. Bovendien graveert de XT-50 laser met Ultra HD resolutie en uw oog zou geen verschil zien als de gefocuste laserstraal nog kleiner was. De XT-50 lasergraveermachine heeft een vierkant bundelhoekprofiel dat eenvoudig in grootte kan worden aangepast door de werkafstand te veranderen, wat ook de verkregen resolutie verandert.
De PLH3D-XT-50 laserkoppen hebben geen extra koeling nodig waardoor ze perfect zijn voor lange werksessies. Dankzij de speciaal aangepaste optiek is de grootte van de straalspot, die een zeer hoge vermogensdichtheid levert, geschikt voor het snijden en graveren van vele soorten materialen. PLH3D-XT-50 laserkoppen zijn een geweldige vervanger voor CO2 CNC lasers en kunnen werken met speciaal graveerlaminaat, laserfolie en vele standaardmaterialen zoals hout, rubber, karton, stoffen, leer, geverfd/geanodiseerd metaal. 6W lasers zijn ook geweldig voor het markeren van roestvrij staal en titanium.
DWC CNC Machines Overzicht
DWC1824 'MINI' CNC BOVENFREES
Begin met houtsnijwerk met deze robuuste en gebruiksvriendelijke hobby CNC router. Geen voorafgaande CNC ervaring vereist!
Bewerk 18" X 24".
Gemaakt in de VS
Laser, 4e as opties
Vectric-ontwerpsoftware inbegrepen
DWC2440 PRO CNC BOVENFREES
Veelzijdig en professioneel CNC snijwerk. Laat je wildste creatieve dromen de vrije loop met een pro CNC!
Snijd beelden van 24" X 40".
Gemaakt in de VS
Laser, 4e as opties
Je keuze uit pro Vectric ontwerpsoftware
SMARTBENCH GROOT FORMAAT CNC
Precisie CNC freesmachine voor groot formaat. Laat uw wildste creatieve dromen de vrije loop met een CNC die aan uw verwachtingen voldoet en deze zelfs overtreft!
Vellen van 98" X 49" snijden
Volledige rand-tot-rand mogelijkheid
Touch screen bediening
Gemaakt in het VK door Yeti Tool.
DWC4848 COMMERCIËLE CNC
COMMERCIËLE CNC DIE IN KLEINERE RUIMTES PAST
Vergroot uw CNC productie met een commerciële bovenfrees die niet het grote oppervlak van grotere machines nodig heeft.
Met een freesgebied van 48" x 48" en commerciële functies en snelheden kunt u uw projecten versnellen en nog steeds profiteren van de klantenservice en motion controllerfuncties van Digital Wood Carver.
Kenmerken & Voordelen van de PLH3D-XT-50 Snij- en Graveer Laserkop In Details
Instelbare, microscopische en vierkante bundelvlek 25 - 500 DPI
Alle laserkoppen uit de PLH3D-XT-Serie onderscheiden zich door hun instelbare, microscopische en vierkante bundelspot. Door de hoogte van de laserkop boven het materiaal te verstellen, kan de grootte van de bundel worden aangepast tot zelfs 2 mm. De PLH3D-XT-50 laserkop bereikt een bundelbreedte van minder dan 50um bij een perfecte focus. De vierkante spot zorgt voor perfecte details bij het rasteren van afbeeldingen en zorgt ook voor een consistente dikte van de snijlijn, zodat zelfs kleine details perfect worden gereproduceerd volgens het ontwerp. Met de XT-50 kun je een ultra HD-resolutie van meer dan 500 DPI bereiken of grote formaten of afbeeldingen graveren tot 25DPI.
Hoge vermogensdichtheid
Zoals bekend wordt vermogensdichtheid gedefinieerd als de hoeveelheid energie die zich in een bepaald gebied bevindt. Meestal wordt dit gespecificeerd in kilowatt per cm2 of mm2 (kW/cm2 of kW/mm2). Deze parameter is een van de meest cruciale parameters voor het snijden of graveren van verschillende materialen. Laserkoppen uit de PLH3D-XT-Serie zijn ontworpen om kleine bundelvlekgroottes te bereiken, het resultaat van deze proportionele toename van de vermogensdichtheid. Een hogere vermogensdichtheid biedt nieuwe snij- en graveermogelijkheden. Bovendien zijn snij- en graveerprocessen aanzienlijk sneller in vergelijking met laserkoppen zonder anamorfe optiek. Met de XT-50 kunt u bijvoorbeeld roestvrij staal en gereedschapsstaal graveren (en niet alleen markeren).
Snijden en graveren - Met de PLH3D-XT-50 blauwe laser kunt u verschillende materialen snijden en graveren, zoals hout, karton, rubber, papier, textiel, leer, kunststof, balsa, multiplex en vele andere materialen, maar ook roestvrij staal, titanium en staalsoorten met een lage warmtegeleiding markeren. Raadpleeg voor meer informatie onze sectie Handleidingen en artikelen.
Verbeterde veiligheid - De snij- en graveerlaserkop is nu uitgerust met een "Armed" indicatie-LED. Wanneer de graveerlaserkop is aangesloten op de voeding, gaat de indicatie-LED branden. Bovendien geeft de LED oververhitting aan als dit gebeurt. Als de omgevingstemperatuur van de omgeving waarin de graveerlaser in CW-modus werkt hoger is dan 40⁰C (104⁰F), begint de indicatie-LED te knipperen. Een dergelijke waarschuwing betekent dat de temperatuur op het punt staat de maximale bedrijfstemperatuur te overschrijden. Als de omgevingstemperatuur 45⁰C (113⁰F) en hoger wordt, werkt de indicatie-LED niet meer en wordt de graveerlaserkop uitgeschakeld.
In de fabriek ingestelde lens - de graveerlaserkop wordt geleverd met een lens geïnstalleerd en afgesteld om op 60,0 mm scherp te stellen (gemeten vanaf het oppervlak van de voorkant van de laserkop tot het graveervlak). Deze brandpuntafstand heeft een goed geoptimaliseerde brandpuntafmeting die geschikt is voor veel lasersnij- en graveertoepassingen. Dit is de best geoptimaliseerde focusafstand om mee te beginnen!
Ingangssignaalveelzijdigheid en 5/10V analoge ingangsschakelaar - de ingebouwde driver accepteert verschillende signalen 0 - 5 V analoog signaal en 0 - 5 V, 0 - 10 V of 0 - 24 V voor PWM/TTL-signaal. De graveerlaserkop is nu uitgerust met een extra schakelaar voor de 10 V analoge ingang. Modulatie-ingang 1 van de snij-graveerlaser kan worden gewijzigd van 0-5 V analoge ingang naar 0-10 V analoge ingang. Deze verandering maakt deze snij- en graveerlaser nog veelzijdiger en compatibel met meer CNC-machines en 3D-printers. Raadpleeg de gebruikershandleiding voor meer informatie over het wijzigen van het spanningsbereik op modulatie-ingang 1.
De ingebouwde driver in de graveerlaserkop - Opt Lasers is het eerste bedrijf dat de laserdiode driver direct in de snij- en graveerlaserkop heeft geïntegreerd. Een korte verbinding tussen de laserdiode en een driver zorgt voor een betere bescherming van de diode, maakt hoogfrequente stroommodulatie mogelijk en elimineert inductie-effecten tijdens het inschakelen. In tegenstelling tot de vorige generatie van de driver, heeft de graveerlaserdiode driver een verbeterde efficiëntie, produceert minder ruis en is gebouwd met componenten van nog hogere kwaliteit, wat een verbeterde betrouwbaarheid en lange levensduur van de graveerlaser garandeert.
Accepteert een breed scala aan voedingen - 12 - 24 V, de geïntegreerde zeer efficiënte DC-DC converter past de ingangsspanning aan aan de juiste spanning voor de diode. Dit vermindert de hoeveelheid geproduceerde warmte en zorgt voor overspanningsbeveiliging.
Geen extra koeling nodig 24 uur / 7 dagen- Deze lichtgewicht 300g (10,6 oz) graveerlaser heeft geen extra koeling nodig en kan 24 uur per dag werken. De behuizing van de graveerlaser fungeert als koellichaam en dankzij het ontwerp van de ventilator functioneert deze als een luchtsproeier die de lens beschermt tegen de rook en tegelijkertijd de laserkop koelt. Door het rigoureus testen van tientallen prototypeontwerpen konden we de vorm van het koellichaam optimaliseren en efficiënte koeling mogelijk maken met behoud van het bijzonder compacte ontwerp van de module . De aparte vorm van de snij- en graveerlaserkoppen biedt de best mogelijke koelmethode voor een 6 W laserdiode. Er zijn talloze prototypes getest om de beste oplossing te vinden voor het koelen van de laserdiode. Het huidige ontwerp zorgt ervoor dat de graveerlaser slechts 2 - 3 graden Celsius opwarmt na een uur constant werken op vol vermogen.
Sterkste ventilator beschikbaar op de markt in zijn grootte - koelen is niet het enige wat de ventilator doet - 43m3 lucht per uur (25 CFM) zorgt voor een geweldige rookafvoer. Bovendien heeft de ventilator een verwachte levensduur van 70000 uur.
Compatibel met accessoires voor gebruiksgemak - gebruiksgemak en veiligheid zijn voor ons van cruciaal belang. Accessoires die we produceren zijn van de hoogste kwaliteit, gefreesd op CNC-machines, wat het werk gemakkelijk en veilig maakt. Bekijk de accessoires die we hebben gemaakt voor de PLH3D-serie.
OEM Maatwerk is beschikbaar voor fabrikanten van 3D Printers en CNC Machines.
Voorbeeld toepassingen
Met de graveerlaserkoppen uit de PLH3D-XT-Serie kunt u aan de grootste eisen voldoen en uw behoeften op het gebied van het werken met zowel zachte als harde materialen breed realiseren.
| Roestvrij staal | ||||
| Werking | Voedingssnelheid | Luchtstroom | ||
| Graveren | 5 mm/s (11,8 IPM) | 5 liter/min | ||
Uitzonderlijk nauwkeurig metaal graveren
De graveerkoppen van de PLH3D-XT-Serie werden ontwikkeld als een serie gespecialiseerde laserkoppen voor het graveren met extreem hoge resolutie en het snijden van dunne materialen met ultradunne lijnen. Gebaseerd op onze laserkoppen uit de 6W-Series, erfden de laserkoppen uit de XT-Series al hun voordelen: veelzijdigheid, compacte afmetingen en een snelle driver. De microscopisch kleine bundelvlek maakt het mogelijk om precieze en zeer kleine gravures te maken in een grote verscheidenheid aan materialen, waaronder roestvrij staal.
| Keramische tegels | ||||
| Werking | Aanvoersnelheid | DPI | ||
| Graveren | 2500/min | 423 | ||
Ultra HD graveren van keramische tegels
Met 500 DPI kunt u gravures van verbluffende kwaliteit maken op materialen zoals keramische tegels. De hogere vermogensdichtheid biedt nieuwe snij- en graveermogelijkheden. Bovendien zijn snij- en graveerprocessen aanzienlijk sneller in vergelijking met laserkoppen zonder anamorfe optiek.
| Kolen dubbelzijdig | ||||
| Werking | Dikte | Toevoersnelheid | Luchtstroom | |
| Snijden | 1 mm (0,0393") | 500 mm / min | 10-20 l/min | |
Hoogwaardig gedetailleerd graveren en snijden op zachte materialen
Dankzij de PLH3D-XT-50 laserkoppen, die een spotbreedte van minder dan 50um bereiken, kunnen materialen voorzichtig worden gesneden voor een dunne, gelijkmatige snijlijn. Ter vergelijking: een typische menselijke rode bloedcel is 5-10um groot en de diameter van een enkele menselijke haar is 50-20um.

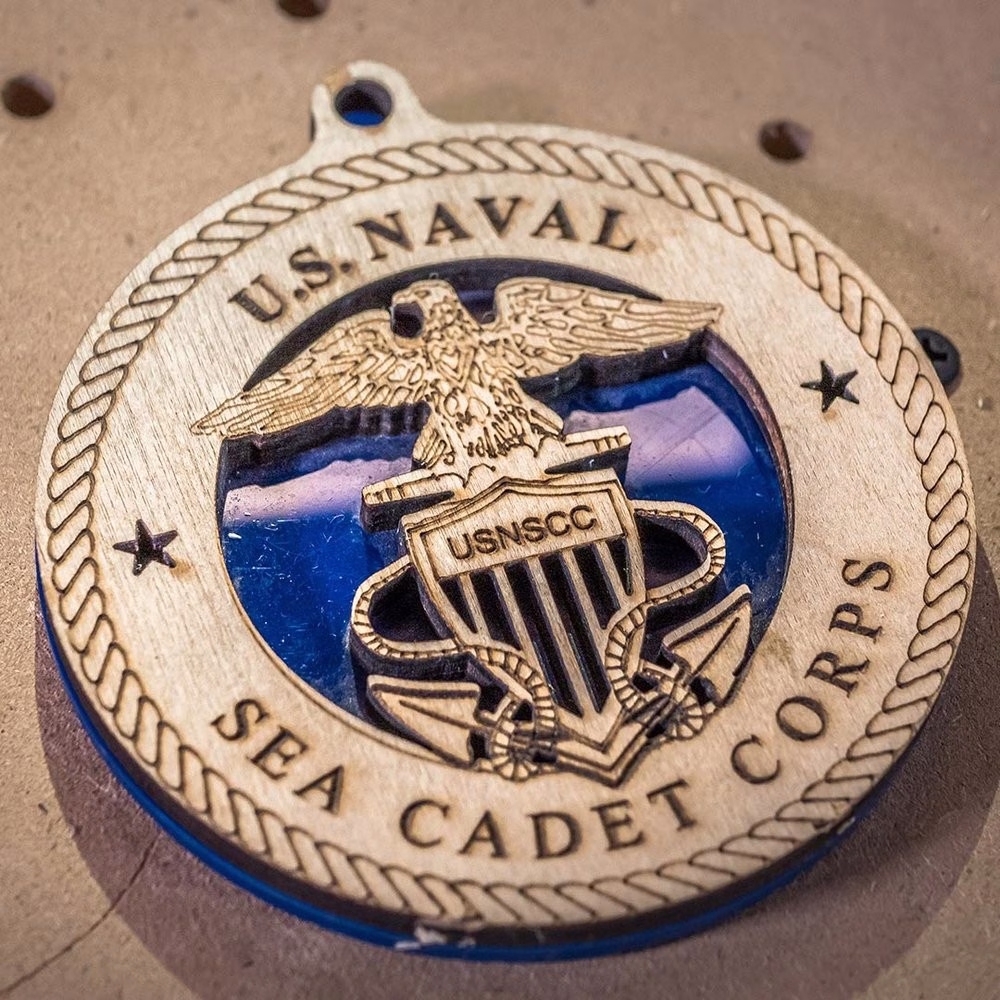

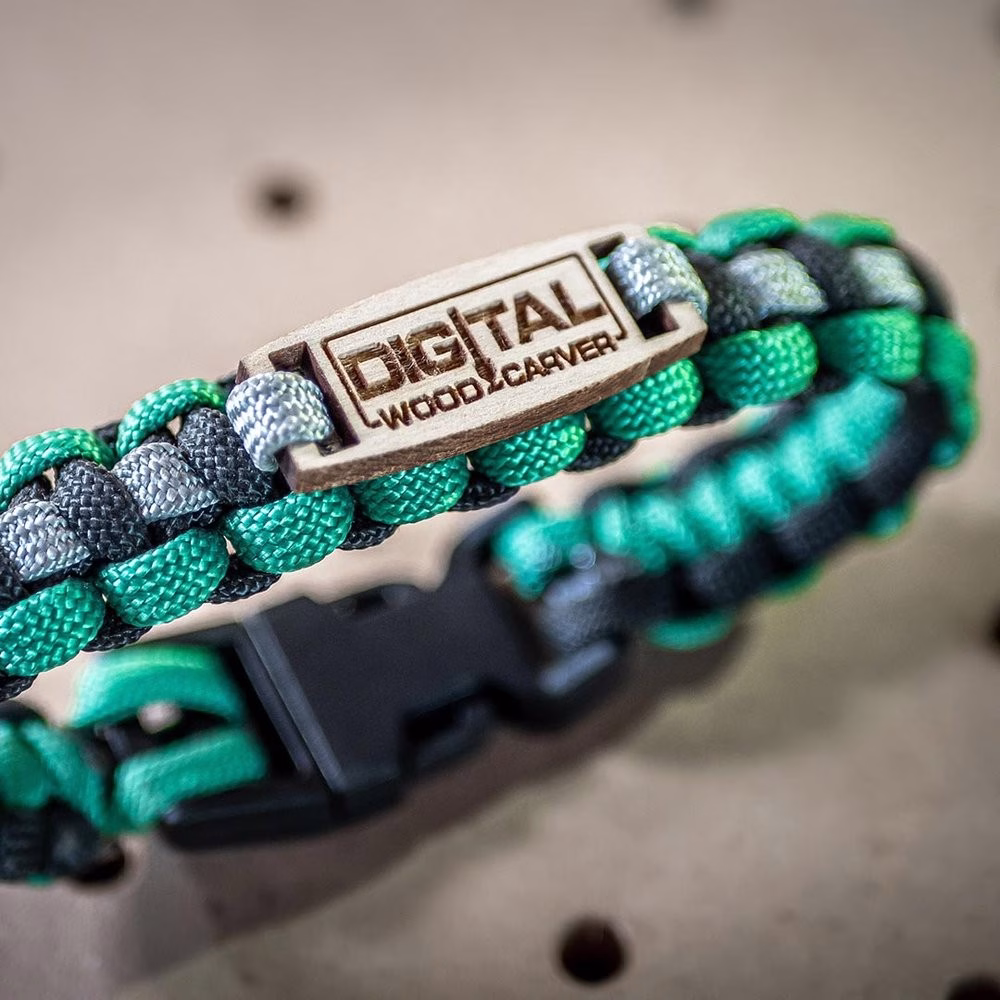

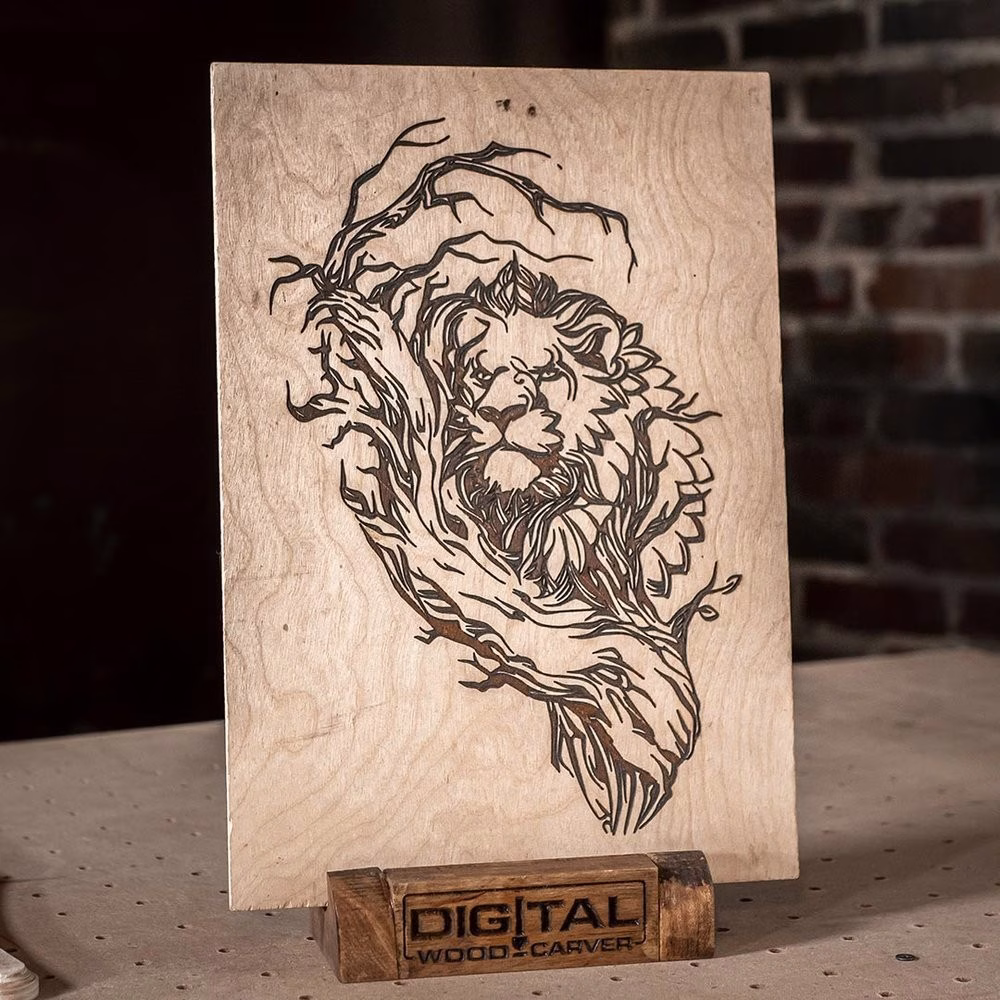

Andere PLH3D-XT-50 Toepassingen Galerij
Ingebouwde laserdiode driver door Opt Lasers - Het hart van de laserkop
Opt Lasers is ook een fabrikant van laserdiode drivers. Dankzij onze jarenlange ervaring hebben we een zeer efficiënte driver ontwikkeld met een laag energieverbruik en een lage warmteproductie. Bovendien is het de snelste speciale graveerlaserdriver op de markt, die signalen tot 30 kHz accepteert. Het gebruik van 6 W snij- en graveerlasers op hoge snelheid is niet langer een probleem bij het graveren van kleine details of het maken van bochten met kleine radius, omdat de graveerlaserbesturing alle benodigde signalen kan lezen.
CNC controllers kunnen modulatiesignalen met hoge snelheden versturen, dus 30 kHz is voor hen geen probleem. Daarom is een high-speed driver een must in zo'n apparaat. De driver kan 30.000 instructies per seconde lezen, wat zorgt voor een verbeterde precisie en resolutie in termen van vermogensregeling. Bovendien is de maximale driverstroom 6 A, dus het gebruik van een waarde van 3 - 4 A garandeert een offset en een lange levensduur van de driver.
Laserdiodedriver met hoog vermogen en hoge frequentiestroom
- Maximale uitgangsstroomcapaciteit: 5 A
- Typische uitgangsstroom: 3-3,5 A
- Ingangsspanning 12-24 V
- Geïntegreerde microcontroller voor temp. meting en soft start
- Thermisch beveiligingssysteem: 45 °C 1
- Softstart voor diodebescherming
- Bescherming tegen elektrostatische ontlading (ESD)
- Bescherming tegen omgekeerde spanning
- Overstroombeveiliging
- Compact formaat en 90% rendement
- CW-modus en ingangsbesturingsmodus
- PWM/TTL en analoge ingangen
- Modulatiebandbreedte 0-30 kHz
Product Technische Specificaties
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Optisch uitgangsvermogen | 0.5W | 6.0W |
| Golflengte | 405 | 450 |
| >Grootte straalvlek | 10 µm bij 4 µm | 50 µm bij 4 µm |
| Resolutie voor lasergraveertoepassingen | 3100 DPI | 500 DPI |
| Afmetingen van laserkop (L x B x H) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 in.) |
|
| Gewicht van laserkop, Typ. | 300g | |
| Debiet ventilator | 43 m3/u (25 CFM) | |
| Geluid ventilator | 58 dBA | |
| Patroon montagegaten | 4 gaten, 24 x 15 mm (0,94 x 0,59 in.) |
|
| Type montagegaten | M3 x 0,5 x 4,5 mm | |
| Max. Omgevingstemperatuur | 40°C (113°F) | |
| Modulaties Ingangen | 2 | |
| Modulatie-ingang 1 | Analoog/TTL/PWM, 0 - 5 V |
|
| Modulatie-ingang21 | TTL/PWM 0 - 24 V | |
| Aanbevolen PWM-basisfrequentie | 5 - 10 kHz | |
| Max. Bandbreedte modulatie | 30 kHz | |
| Ingangsimpedantie van 1 en 2 | >1 k-Ω | |
| Voedingsspanning | 12 - 24 V | |
| 12 V PSU Min. Stroom | 2.5 A | |
| 24 V PSU Min. Stroom | 1.25 A | |
| Max. Stroomverbruik | 20 W | 30 W |
Belangrijke extra informatie:
- Onthoud dat het geen speelgoed is.
- Laserstraling is gevaarlijk, zelfs als deze wordt verstrooid of gereflecteerd vanaf een willekeurig oppervlak.
- Gebruik altijd een geschikt laserfilter op uw CNC machine voor 430 - 480 nm om gereflecteerde straling te voorkomen.
- Richt de laserkop nooit op mensen of dieren.
- Raak de straal niet aan, dit kan brandwonden of andere verwondingen veroorzaken.
- Kijk niet naar de straal of de straalvlek terwijl het materiaal wordt gesneden.
- Laserstraling - Vermijd blootstelling van ogen of huid aan directe of verstrooide straling.
- Klasse 4 laserproduct.
uSpot Lens Upgrade versus XT-50: De uSpot Lens Upgrade, nu een uit productie genomen product, is vervangen door onze XT-50 laserkop die technologisch veel geavanceerder is dan de uSpot upgrade was. Terwijl u met de uSpot Lens Upgrade 125 DPI en een optische vermogensdichtheid van 593 kW/cm² kon behalen, levert de XT-50 564 DPI en een optische vermogensdichtheid van 2469 kW/cm².
De PLH3D-XT-50 blauwe snij- en graveerlaserkop heeft twee aparte bedieningselementen.
Modulatie-ingang #1 accepteert 0 - 5 V of 0-10 V voor analoge vermogensmodulatie.
Modulatie-ingang #2 accepteert 0 - 3,3 V, 0 - 5 V, 0 - 10 V of 0 - 24 V voor TTL/PWM en schakelt de laser in als de spanning hoger is dan 1,8 V.
Belangrijk: Sluit modulatie-ingang 1 en modulatie-ingang 2 niet tegelijkertijd aan. Anders kan de graveerlaser defect raken.
Belangrijk: De PLH3D-XT-50 graveerlaser moet worden gevoed met een hoogwaardige voeding zonder dat er iets anders is aangesloten. Let op: het wordt afgeraden om de lasergraveermachine op dezelfde voedingseenheid aan te sluiten als een stappenmotor of andere apparatuur met hoge impedantie. Dit kan schade veroorzaken aan de laserdiode.
Belangrijk: Bij het graveren op glanzende oppervlakken/metalen of gelakte metalen is het een goed gebruik om de laserkop 5-7 graden te kantelen. Dit voorkomt dat de laserstraal terugkaatst naar de laserdiodes in de laserkop.
