Ultra-HD nagy teljesítményű Digital Wood Carver lézer PLH3D-XT-50, HP levegőfúvó fúvóka
Digital Wood Carver PLH3D-XT-50 lézer
Műszaki adatok: 6W optikai teljesítmény, Ultra HD 550DPI 45µm spot, fa maximális vágható vastagság: 3 mm (⅛”)
Ajánlott: Nagyon részletes gravírozáshoz, vékony anyagok vágásához
Tartozékok: HP levegőfúvó fúvóka
Előrendelésre elérhető igény esetén
Termék leírása

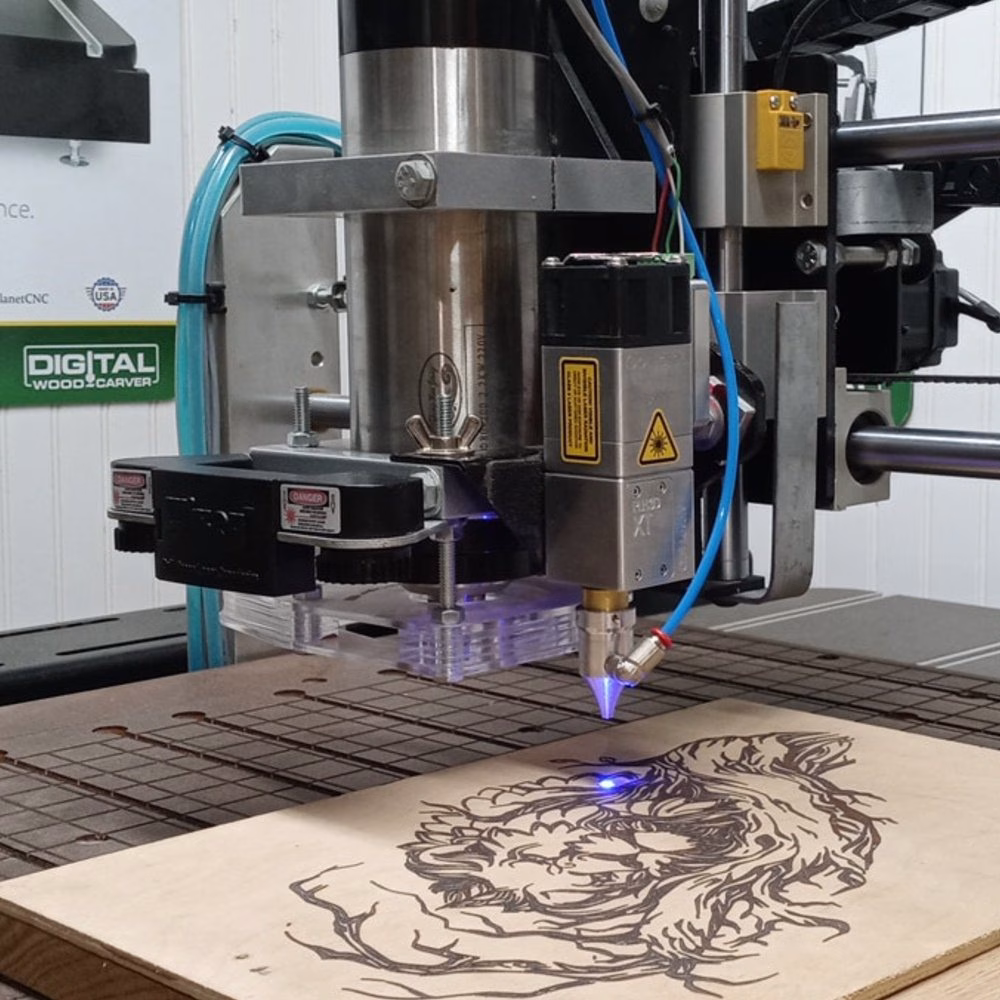

Miért kiváló párosítás egy DWC CNC gép és egy PLH3D-XT-50 lézer éveken át?
Fa lézergravírozásához nincs szükség nagyobb lézerteljesítményre. A PLH3D-XT-50 gond nélkül képes lézergravírozni fát, miközben minden Digital Wood Carver CNC gép maximális munkasebességével mozog. Ezen kívül az XT-50 lézer Ultra HD felbontással gravíroz, és az emberi szem nem észlelné a különbséget, ha a fókuszált nyalábfolt még kisebb lenne. Az XT-50 lézergravírozó négyzetes nyalábfolt profillal rendelkezik, amelynek mérete könnyen állítható a munkatávolság változtatásával, ezzel együtt pedig a felbontás is módosítható.
A PLH3D-XT-50 lézerfejek nem igényelnek kiegészítő hűtést, ami ideálissá teszi őket hosszú munkavégzéshez. A speciálisan kialakított optika révén, az igen magas teljesítménysűrűséget biztosító nyalábfolt méret lehetővé teszi sokféle anyag vágását és gravírozását. A PLH3D-XT-50 lézerfejek kiváló alternatívái a CO2 CNC lézereknek, és alkalmasak speciális gravírozó laminátumok, lézerfóliák, valamint számos szabványos anyag – fa, gumi, karton, szövet, bőr, festett/anodizált fém – megmunkálására. A 6W-os lézerek rozsdamentes acél és titán jelölésére is alkalmasak.
DWC CNC gépek áttekintése
DWC1824 ‘MINI’ CNC MARÓGÉP
Indítsa el gravírozási projektjeit ezzel a robusztus és könnyen kezelhető hobby CNC marógéppel. Nincs szükség előzetes CNC tapasztalatra!
Gravírozható méret: 18” x 24”.
Készült az USA-ban
Lézer, 4. tengely opciók
Vectric tervezőszoftver mellékelve
DWC2440 PRO CNC MARÓGÉP
Sokoldalú, professzionális CNC gravírozás. Valósítsa meg legmerészebb kreatív elképzeléseit, akár profi CNC-vel!
Gravírozható méret: 24” x 40”.
Készült az USA-ban
Lézer, 4. tengely opciók
Választott professzionális Vectric tervezőszoftver
SMARTBENCH NAGYFORMÁTUMÚ CNC
Precíziós, nagyformátumú CNC marógép. Valósítsa meg legmerészebb kreatív álmait egy olyan CNC-vel, amely messze felülmúlja az elvárásait!
Gravírozható táblaméret: 98” x 49”
Teljes, szegélytől szegélyig terjedő munkatartomány
Érintőképernyős vezérlés
Készült az Egyesült Királyságban (Yeti Tool).
DWC4848 KOMMERCIÁLIS CNC
KOMMERCIÁLIS CNC, AMELY KISEBB HELYEKEN IS ELHELYEZHETŐ
Növelje CNC termelését egy olyan ipari maróval, amely nem igényli a nagyobb gépek alapterületét.
A 48" x 48" gravírozási tartománynak és professzionális sebességeknek, illetve funkcióknak köszönhetően gyorsíthatja projektjeit, miközben élvezheti a Digital Wood Carver ügyfélszolgálatát és mozgásvezérlő funkcióit.
A PLH3D-XT-50 vágó és gravírozó lézerfej részletes jellemzői és előnyei
Állítható, mikroszkopikus és négyzetes nyalábfolt 25-500 DPI-ig
Az összes PLH3D-XT-Sorozatú lézerfej fő jellemzője az állítható, igény szerint mikroszkopikus és négyzetes nyalábfolt. A lézerfej anyagtól mért magasságának változtatásával a nyalábfolt mérete akár 2 mm-ig is állítható. A PLH3D-XT-50 lézerfej 50 mikronnál kisebb nyalábfolt-szélességet érhet el tökéletes fókusz esetén. A négyzetes folt tökéletes részletességet biztosít raszteres grafikák gravírozásakor, miközben a vágási vonal vastagsága is konzisztens marad, az apró részletek pedig tökéletesen visszaadhatók a terveken. Az XT-50-el akár 500 DPI ultra HD felbontás is elérhető, illetve nagy méretű formátumok vagy képek akár 25 DPI-ig gravírozhatók.
Magas teljesítménysűrűség
A teljesítménysűrűség, vagyis az adott felületre jutó teljesítmény mennyisége, kulcsfontosságú gravírozási és vágási paraméter. Általában kilowatt/cm2 vagy kilowatt/mm2 (kW/cm2 vagy kW/mm2) formában adják meg. Ez a paraméter alapvető fontosságú különböző anyagok vágása vagy gravírozása során. A PLH3D-XT-Sorozat lézerfejeit kis nyalábfolt-átmérő elérésére tervezték, ezáltal arányosan növekszik a teljesítménysűrűség. A nagyobb teljesítménysűrűség új vágási és gravírozási lehetőségeket nyit meg. Emellett a vágási és gravírozási folyamatok jelentősen gyorsabbak az anamorf optikát nem használó lézerfejekhez képest. Az XT-50-el például rozsdamentes acél és szerszámacél is gravírozható (nem csupán jelölhető).
Vágás és gravírozás – A PLH3D-XT-50 kék lézerrel különféle anyagok – fa, karton, gumi, papír, textil, bőr, műanyag, balsafa, rétegelt lemez, valamint sok más – vághatók és gravírozhatók, továbbá rozsdamentes acél, titán és kis hővezető képességű acélötvözetek is jelölhetők. További információért tekintse meg kézikönyveinket és cikkeinket.
Fokozott biztonság – A vágó és gravírozó lézerfej mostantól “Armed” jelző LED-del van ellátva. Amikor a lézerfej csatlakozik a tápellátáshoz, a LED bekapcsol. Ezenfelül a LED túlmelegedés esetén is jelez. Ha a gravírozó lézerfej CW módban működtetett környezetének hőmérséklete meghaladja a 40⁰C-ot, a LED villogni kezd, jelezve hogy a hőmérséklet átlépi a maximális üzemi értéket. 45⁰C vagy afölött a LED kialszik és a gravírozó lézerfej kikapcsol.
Gyári beállítású lencse – A gravírozó lézerfej 60,0 mm fókusztávolságra beállított, beszerelt lencsével szállított (a lézer elülső síkjától mérve a gravírozandó síkig). Ez a fókusztávolság jól optimalizált nyalábfolt-méretet biztosít, amely számos lézervágási és gravírozási alkalmazáshoz ideális. Ez a legjobb alapérték a beállításokhoz!
Sokoldalú bemeneti jel kezelés, 5/10V analóg bemeneti kapcsolóval – A beépített meghajtó lehetővé teszi különböző bemeneti jelek fogadását: 0–5 V analóg jel, illetve 0–5 V, 0–10 V vagy 0–24 V PWM/TTL jel. A gravírozó lézerfej egy további kapcsolóval bővült a 10 V analóg bemenethez. A modulációs 1-es bemenet átváltható 0–5 V analóg bemenetről 0–10 V analóg bemenetre. Ez az újítás még sokoldalúbbá és több CNC géppel, illetve 3D nyomtatóval kompatibilissé teszi a lézerfejet. A feszültségtartomány váltásához lásd a kezelési útmutatót.
Beépített meghajtó a gravírozó lézerfejben – Az Opt Lasers az első, amely a lézerdióda-meghajtót közvetlenül a vágó és gravírozó lézerfejbe integrálta. A rövid kapcsolat a lézerdióda és a meghajtó között fokozott védelmet biztosít a diódának, lehetővé teszi a nagyfrekvenciás árammodulációt, valamint kiküszöböli a bekapcsolási induktív hatásokat. Az előző generációs meghajtóhoz képest az új gravírozó lézerdióda-meghajtó javított hatásfokot, alacsonyabb zajszintet és még magasabb minőségű alkatrészeket használ, amely eredményeként javul a lézerfej megbízhatósága és élettartama.
Széles bemeneti tápfeszültség-tartomány – 12–24 V, a beépített nagyhatékonyságú DC-DC konverter a bemeneti feszültséget a diódához igazítja. Ez csökkenti a hőtermelést és túl-feszültség elleni védelmet biztosít.
Nincs szükség további hűtésre – 24/7 működés – Ez a könnyű, 300 g-os (10,6 oz) gravírozó lézer további hűtés nélkül, folyamatosan képes üzemelni a nap 24 órájában, heti 7 napon át. A lézerfej háza hűtőbordaként funkcionál, a ventilátor kialakítása pedig légfúvóként is működik, így védi a lencsét a füsttől, miközben hűti is a lézerfejet. Több tucat prototípus alapos tesztelése során optimalizáltuk a hűtőborda kialakítását, miközben a kompakt modulméretet is megtartottuk; a vágó- és gravírozó lézerfej speciális kialakítása biztosítja a 6W-os lézerdióda legjobb hűtését. A jelenlegi kialakításnál a lézermodul hőmérséklete mindössze 2–3 °C-ot emelkedik egy óra folyamatos maximális teljesítményű üzem során.
Legerősebb ventilátor kategóriájában – A ventilátor nem csak hűti a lézert; 43 m3/óra (25 CFM) légszállítással kiváló füstelszívó rendszer. Emellett a ventilátor várható élettartama 70 000 óra.
Kompatibilis a felhasználóbarátságot biztosító tartozékokkal – A hatékony és biztonságos munkavégzés kiemelt szempont. A gyártott tartozékok a legmagasabb minőséget képviselik, CNC megmunkálással készülnek, elősegítve a gyors és biztonságos munkafolyamatokat. Tekintse meg a PLH3D sorozathoz tervezett tartozékainkat.
OEM testreszabás elérhető CNC gép- és 3D nyomtató gyártók részére.
Példaalkalmazások
A PLH3D-XT-Sorozat gravírozó lézerfejei lehetővé teszik a legmagasabb elvárások teljesítését, valamint széles körben alkalmazhatók puha és kemény anyagok megmunkálásában.
| Rozsdamentes acél | ||||
| Művelet | Előtolás | Légáram | ||
| Gravírozás | 5 mm/s (11.8 IPM) | 5 L/perc | ||
Kiemelkedően precíz fémgravírozás
A PLH3D-XT-Sorozat gravírozó lézerfejei kifejezetten rendkívül nagy felbontású gravírozásra, illetve vékony anyagok ultra-vékony vonalú vágására lettek kifejlesztve. A 6W-sorozat alapjaira épülő XT-sorozat örökölte azok minden előnyét: sokoldalúság, kompakt méret és nagysebességű meghajtó. A mikroszkopikus nyalábfolt lehetővé teszi a precíz és rendkívül kis méretű gravírozásokat sokféle anyagon, beleértve a rozsdamentes acélt is.
| Kerámialap | ||||
| Művelet | Előtolás | DPI | ||
| Gravírozás | 2500/perc | 423 | ||
Ultra-HD kerámialap gravírozás
Az 500 DPI-s képesség lehetővé teszi a kiváló minőségű gravírozást kerámia anyagokon is. A nagyobb teljesítménysűrűség új vágási és gravírozási lehetőségeket nyit meg; emellett a munkafolyamatok jóval gyorsabbak, mint az anamorf optikával nem rendelkező lézerfejeknél.
| Coal Duplex | ||||
| Művelet | Vastagság | Előtolás | Légáram | |
| Vágás | 1 mm (0,0393") | 500 mm/perc</td> | 10-20 L/perc | |
Prémium részletgazdag gravírozás & vágás puha anyagokon
A PLH3D-XT-50 lézerfejekkel, amelyek kevesebb mint 50 mikronos nyalábfolt-szélességet érnek el, lehetőség van vékony, precíz vágásra is. Összehasonlításképp: egy emberi vörösvértest 5-10 mikron méretű, egy emberi hajszál átmérője 50-20 mikron.
További PLH3D-XT-50 alkalmazási példák galériája
