Ultra-HD Yüksek Performans Dijital Ahşap Oyucu Lazer PLH3D-XT-50, HP Hava Meme
Dijital Ahşap Oyucu PLH3D-XT-50 Lazer
Teknik Özellikler: 6W Optik Güç, Ultra HD 550DPI 45um spot, maks. ahşap kesme kalınlığı 3 mm (⅛”)
En Uygun Kullanım: Çok Detaylı Gravür, İnce Malzeme Kesimi
Kutu İçeriği: HP Hava Meme
Talep üzerine siparişle temin edilir
Ürün açıklaması

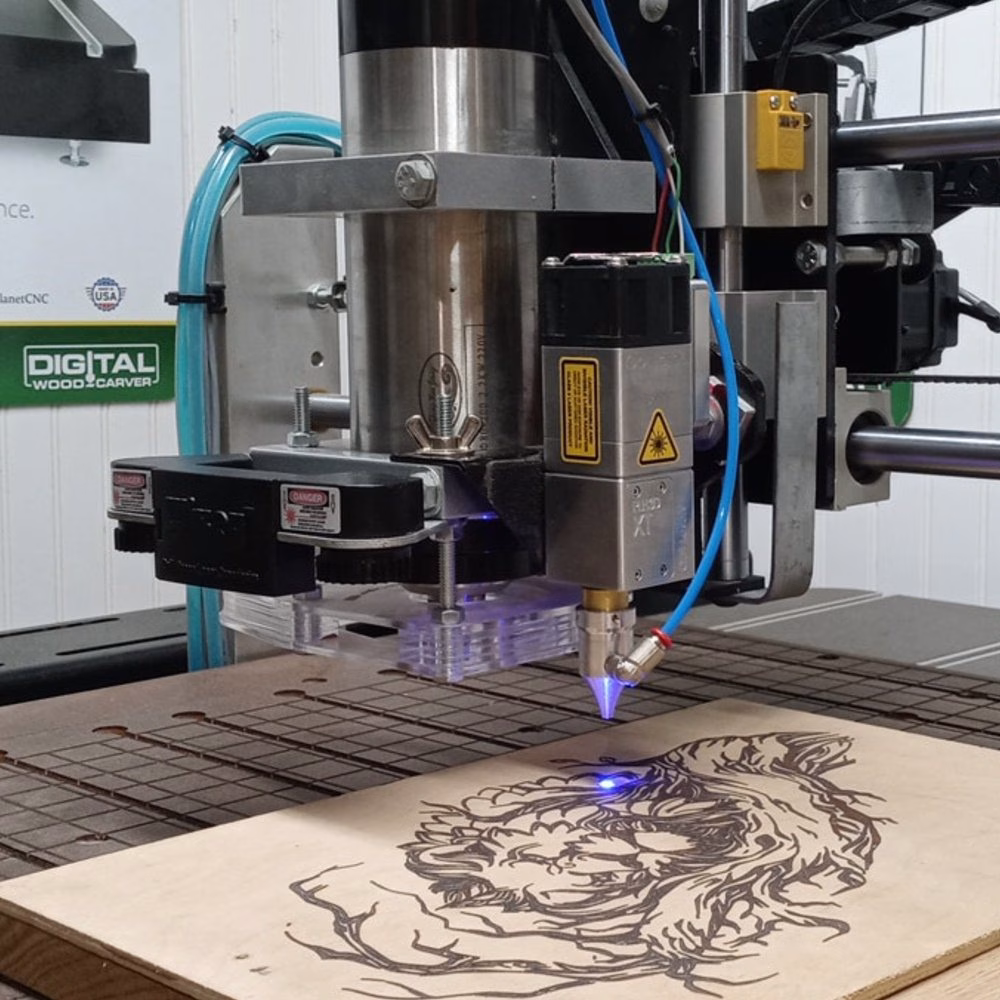

Neden DWC'nin bir CNC makinesi ile PLH3D-XT-50 lazeri yıllarca mükemmel bir eşleşme sunar?
Ahşap lazer kazıma için daha yüksek lazer gücüne ihtiyacınız yoktur. PLH3D-XT-50, Digital Wood Carver CNC Makinelerinin maksimum çalışma hızlarında rahatlıkla ahşap üzerinde lazer kazıma yapabilir. Ayrıca, XT-50 lazer, Ultra HD çözünürlükte kazıma yapar ve odaklanmış ışın noktası daha küçük olsa dahi insan gözü herhangi bir fark algılayamaz. XT-50 lazer kazıyıcı, çalışma mesafesi değiştirilerek kolayca boyut ayarlaması yapılabilen kare ışın noktası profiline sahiptir; bu da elde edilen çözünürlüğü de değiştirir.
PLH3D-XT-50 lazer kafaları ilave bir soğutma gerektirmez, bu da onları uzun çalışma oturumları için mükemmel kılar. Özel olarak adapte edilmiş optikler sayesinde, çok yüksek güç yoğunluğu sağlayan ışın noktası boyutu, birçok farklı malzemenin kesilmesine ve kazınmasına olanak tanır. PLH3D-XT-50 lazer kafaları, CO2 CNC lazerlerin yerine ideal bir alternatiftir ve özel gravür laminatları, lazer folyoları ile ahşap, kauçuk, karton, kumaş, deri, boyalı/anodize metal gibi standart malzemelerde çalışabilir. 6W lazerler paslanmaz çelik ve titanyum markalama için de uygundur.
Digital Wood Carver'dan komple CNC makineyi veya Opt Lasers Kitini satın almak için buraya tıklayın!
DWC CNC Makineleri Özeti
DWC1824 ‘MINI’ CNC ROUTER
Bu sağlam ve kullanımı kolay hobi tipi CNC router ile kazımaya başlayın. Önceden CNC deneyimi gerekmez!
18” X 24” kazıma alanı.
ABD'de üretilmiştir
Lazer, 4. eksen opsiyonları
Vectric tasarım yazılımı dahildir
DWC2440 PRO CNC ROUTER
Çok yönlü ve profesyonel CNC kazıma. Hayal gücünüzü profesyonel bir CNC ile gerçeğe dönüştürün!
24” X 40” kazıma alanı.
ABD'de üretilmiştir
Lazer, 4. eksen opsiyonları
Profesyonel Vectric tasarım yazılımı seçeneğiniz
SMARTBENCH LARGE FORMAT CNC
Hassas büyük format CNC Router. Beklentilerinizi karşılayacak ve aşacak bir CNC ile yaratıcılığınızı serbest bırakın!
98” X 49” levha kazıma
Kenar-kenara tam kapasite
Dokunmatik ekran kontrolü
Birleşik Krallık'ta Yeti Tool tarafından üretilmiştir.
DWC4848 COMMERCIAL CNC
KÜÇÜK ALANLARA UYAN TİCARİ CNC
Daha büyük makinelerin kapladığı alana ihtiyaç duymadan, ticari bir router ile CNC üretiminizi ölçeklendirin.
48" x 48" kazıma alanı ile ticari özellikler ve hızlar, projelerinizi hızlandırmanızı sağlarken, Digital Wood Carver'ın müşteri hizmetleri ve hareket denetleyici özelliklerinden faydalanmaya devam edersiniz.
PLH3D-XT-50 Kesme ve Kazıma Lazer Kafasının Özellikleri & Avantajları Detaylarıyla
Ayarlanabilir, Mikroskobik & Kare Işın Noktası 25 - 500 DPI
PLH3D-XT-Serisi tüm lazer kafaları, gerektiğinde mikroskobik ve ayarlanabilir kare ışın noktası ile ayırt edilmektedir. Lazer kafasının malzeme üzerinde yüksekliği ayarlanarak, ışın noktası boyutu 2mm'ye kadar çıkartılabilir. PLH3D-XT-50 lazer kafası, mükemmel odakta ayarlandığında 50um'dan düşük ışın noktası genişliğine ulaşır. Kare nokta, grafiklerin rasterize edilmesinde kusursuz detay sağlar ve kesim hattının kalınlığında süreklilik sunar; böylece en küçük detaylar bile tasarıma sadık şekilde çoğaltılır. XT-50 ile 500 DPI üzerinde ultra HD çözünürlük elde edebilir, büyük ölçekli formatları veya görselleri ise 25 DPI'a kadar kazıyabilirsiniz.
Yüksek Güç Yoğunluğu
Bilindiği gibi güç yoğunluğu, belirli bir alanda ne kadar güç bulunduğunu tanımlar. Genellikle kW/cm2 veya kW/mm2 olarak belirtilir. Bu parametre, farklı malzemelerin kesiminde veya kazınmasında en kritik parametrelerden biridir. PLH3D-XT-Serisi lazer kafaları, küçük ışın noktası boyutuna ulaşacak şekilde tasarlanmıştır ve bunun sonucu olarak güç yoğunluğunda orantılı bir artış meydana gelir. Yüksek güç yoğunluğu, yeni kesim ve kazıma olanaklarının önünü açar. Ayrıca, kesme ve kazıma işlemleri, anamorfic optik olmayan lazer kafalarına kıyasla çok daha hızlıdır. Örneğin, XT-50 ile paslanmaz çelik ve takım çeliğinde sadece markalama değil gerçek kazıma da yapabilirsiniz.
Kesme ve Kazıma - PLH3D-XT-50 mavi lazer, ahşap, karton, kauçuk, kağıt, tekstil, deri, plastik, bals, kontrplak ve daha birçok malzemeyi kesmeye ve kazımaya olanak tanır; ayrıca paslanmaz çelik, titanyum ve düşük ısı iletkenliğine sahip çelik alt tiplerinde markalama yapabilir. Daha fazla bilgi için lütfen Kullanım Kılavuzları ve Makaleler bölümüne bakınız.
Artırılmış Güvenlik - Kesme ve kazıma lazer kafası, şimdi “Silahlı” durum göstergesi LED’e sahiptir. Kazıma lazer kafası güç kaynağına bağlandığında LED yanar. Ayrıca, aşırı ısınma durumunda LED bunu da gösterir. Gravür lazeri sürekli dalga (CW) modunda çalışırken, ortam sıcaklığı 40⁰C (104⁰F) seviyesini aşarsa LED yanıp sönmeye başlar. Bu uyarı, sıcaklığın maksimum işletme sıcaklığına yaklaşmak üzere olduğu anlamına gelir. Ortam sıcaklığı 45⁰C (113⁰F) ve üzerine ulaştığında ise LED çalışmayı durdurur ve gravür lazer kafası kapanır.
Fabrikada Ayarlanmış Lens - gravür lazer kafası, lens takılı ve 60,0 mm'de (lazer kafasının ön yüzünden kazıma düzlemine ölçülen) odaklanacak şekilde ayarlanmış olarak gönderilir. Bu odak uzaklığı, birçok lazer kesim ve kazıma uygulaması için iyi optimize edilmiş bir ışın noktası boyutu sunar. Başlamak için en iyi odak mesafesidir!
Giriş Sinyali Esnekliği ve 5/10V Analog Giriş Anahtarı - dahili sürücü, 0 - 5 V analog sinyal ve 0 - 5 V, 0 - 10 V veya 0 - 24 V PWM/TTL sinyalini kabul edebilir. Gravür lazer kafası artık 10 V analog giriş için ek bir anahtar ile birlikte gelir. Kesme-kazıma lazerinin Modülasyon Girişi 1’i, 0-5 V analog girişten 0-10 V analog girişe değiştirilebilir. Bu özellik, kesme-kazıma lazerini daha da esnek ve daha fazla CNC makinesi ile 3D yazıcıyla uyumlu kılar. Modülasyon Girişi 1'in voltaj aralığını nasıl değiştireceğiniz hakkında bilgi için kullanıcı kılavuzuna bakınız.
Lazer Kafası İçindeki Dahili Sürücü - Opt Lasers, lazer diyot sürücüsünü doğrudan kesme ve kazıma lazer kafasına entegre eden ilk firmadır. Lazer diyodu ile sürücü arasındaki kısa bağlantı, diyot için daha iyi koruma, yüksek frekansta akım modülasyon imkanı ve açma anında endüktans etkilerinin ortadan kaldırılmasını sağlar. Önceki nesil sürücüye kıyasla, gravür lazer diyot sürücüsü geliştirilmiş verimliliğe sahiptir, daha az gürültü üretir ve daha kaliteli bileşenlerle inşa edilmiştir; bu sayede lazerin ömrü ve güvenilirliği artar.
Geniş Güç Kaynağı Uyumluluğu - 12 - 24 V arası, entegre yüksek verimli DC-DC dönüştürücü giriş voltajını diyot uyum voltajına ayarlar. Yüksek voltaj koruması sağlarken ısı üretimini azaltır.
Ek Soğutma Gerektirmez 24 saat / 7 gün - Yalnızca 300g (10.6 oz) ağırlığındaki bu gravür lazeri, ek soğutma gerektirmez ve her gün 24 saat kesintisiz çalışabilir. Lazer gövdesi soğutucu işlevi görür; fan tasarımı ise hem dumanı uzak tutarak lensi korur hem de kafa soğutmasını gerçekleştirir. Onlarca prototip tasarım üzerinde yapılan yoğun testler, soğutucu tasarımının optimize edilmesini sağladı ve modülün belirgin derecede kompakt yapısı korunurken verimli soğutma mümkün oldu Kesme ve gravür lazer kafalarının biçimi, 6W lazer diyotu için mümkün olan en iyi soğutmayı sağlamaktadır. Lazer diyotunun soğutulması için en iyi çözüm çok sayıda prototip test edilerek belirlendi. Mevcut tasarım, gravür lazerinin tam güçte bir saat kesintisiz çalışmanın ardından yalnızca 2-3 santigrat derece ısınmasını sağlar.
Pazardaki Boyutundaki En Güçlü Fan - Fan sadece soğutma değil, aynı zamanda 43 m3/saat (25 CFM) hava ile mükemmel bir duman tahliye sistemi sunar. Ayrıca, fanın beklenen ömrü 70.000 saattir.
Kullanım Kolaylığı için Aksesuar Uyumluluğu - İş güvenliği ve kolaylığı bizim için çok önemlidir. Ürettiğimiz aksesuarlar en yüksek kalitede olup, CNC makinede işlenmiştir ve çalışmayı güvenli ve kolay kılar. PLH3D serisi için hazırladığımız aksesuarlara göz atınız.
3D yazıcı ve CNC makinesi üreticileri için OEM özelleştirmesi mevcuttur.
Uygulama Örnekleri
PLH3D-XT-Serisi Gravür Lazer Kafaları, en zorlu gereksinimlerinizi karşılamanızı sağlar ve hem yumuşak hem de sert malzemelerde ihtiyaçlarınızı geniş anlamda gerçekleştirebilirsiniz.
| Paslanmaz Çelik | ||||
| İşlem | İlerleme Hızı | Hava Akışı | ||
| Kazıma | 5mm/sn (11.8 IPM) | 5L/dak | ||
Olağanüstü Hassas Metal Kazıma
PLH3D-XT-Serisi gravür lazer kafaları, son derece yüksek çözünürlükte kazıma yapma ve çok ince malzemeleri ultra-ince hatlarla kesme için uzmanlaşmış bir lazer kafası serisi olarak tasarlanmıştır. 6W-Serisi lazer kafaları temelinde geliştirilen XT-Serisi, onların tüm avantajlarını devralmıştır: çok yönlülük, kompakt boyutlar ve yüksek hızlı sürücü. Mikroskobik ışın noktası, paslanmaz çelik de dahil olmak üzere çok çeşitli malzemelerde hassas ve çok küçük ebatlarda gravür yapılmasına olanak tanır.
| Seramik Fayans | ||||
| İşlem | İlerleme Hızı | DPI | ||
| Kazıma | 2500/dak | 423 | ||
Ultra-HD Seramik Fayans Kazıma
500 DPI kapasitesi, seramik fayans gibi malzemeler üzerinde inanılmaz kalitede kazımalar yapmaya imkan verir. Yüksek güç yoğunluğu, yeni kesim ve kazıma olanaklarının kapılarını açar. Ayrıca, kesme ve kazıma işlemleri, anamorfic optik kullanılmayan lazer kafalarına kıyasla önemli oranda daha hızlıdır.
| Coal Duplex | ||||
| İşlem | Kalınlık | İlerleme Hızı | Hava Akışı | |
| Kesim | 1mm (0.0393") | 500 mm/dak</td> | 10-20L/dak | |
Yumuşak Malzemelerde Yüksek Kalitede Detaylı Lazer Gravür & Kesim
PLH3D-XT-50 lazer kafaları, 50um'dan daha düşük ışın noktası genişliğine sahip olmaları sayesinde, malzemelerin ince ve düzgün bir kesim hattı ile kesilmesine de imkan tanır. Karşılaştırma yapmak gerekirse, bir insan alyuvarının çapı 5-10um, bir insan saçı ise 50-20um arasındadır.
Diğer PLH3D-XT-50 Uygulama Galerisi
Opt Lasers tarafından Entegre Edilen Lazer Diyot Sürücüsü - Lazer Kafanın Kalbi
Opt Lasers aynı zamanda bir lazer diyot sürücüleri üreticisidir. Yıllara dayanan tecrübemiz sayesinde, düşük güç tüketimi ve düşük ısı üretimi ile çok yüksek verimli bir sürücü tasarladık. Buna ek olarak, piyasadaki en hızlı gravür lazeri sürücüsüdür ve 30 kHz’e kadar sinyalleri kabul edebilir. 6 W kesim ve gravür lazerinin yüksek hızda kullanılması, küçük detay gravürleri veya küçük yarıçap dönüşlerinde sorun olmaktan çıkmıştır, çünkü gravür lazer kontrolcüsü gerekli tüm sinyalleri okuyabilmektedir.
CNC kontrolcüleri büyük hızlarda modülasyon sinyali gönderebildiği için 30 kHz onlar için sorun teşkil etmez. Bu nedenle, bu tür bir cihazda yüksek hızlı bir sürücü zorunluluktur. Sürücü saniyede 30.000 talimat okuyabildiğinden, güç kontrolünde artırılmış hassasiyet ve çözünürlük sağlar. Ayrıca, maksimum sürücü akımı 6 A olup, 3 - 4 A değerinde çalıştırılması ofset sağlar ve sürücünün uzun ömürlü olmasına katkıda bulunur.
Yüksek güçlü ve yüksek frekanslı akım lazer diyot sürücüsü
- Maksimum çıkış akımı kapasitesi: 5 A
- Tipik çıkış akımı: 3-3.5 A
- Giriş voltajı: 12-24 V
- Sıcaklık ölçümü ve soft start için entegre mikrodenetleyici
- Isı koruma sistemi: 45 °C 1
- Diyot koruması için soft start
- Elektrostatik deşarj (ESD) koruması
- Ters voltaj koruması
- Aşırı akım koruması
- Kompakt boyut ve %90 verimlilik
- CW Modu ve Giriş Kontrol Modu
- PWM/TTL ve analog girişler
- Modülasyon bant genişliği 0-30 kHz
Ürün Teknik Özellikleri
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Optik Çıkış Gücü | 0.5W | 6.0W |
| Dalga Boyu | 405 | 450 |
| >Işın Spot Boyutu | 10 µm x 4 µm | 50 µm x 4 µm |
| Lazer Gravür Uygulamaları için Çözünürlük | 3100 DPI | 500 DPI |
| Lazer Kafa Boyutları (U x G x Y) | 40 x 55 x 140 mm (1.6 x 1.7 x 5.51 in.) |
|
| Lazer Kafa Ağırlığı, Tipik | 300g | |
| Fan Debisi | 43 m3/h (25 CFM) | |
| Fan Gürültüsü | 58 dBA | |
| Montaj Deliği Deseni | 4 delik, 24 x 15 mm (0.94 x 0.59 in.) |
|
| Montaj Deliği Tipi | M3 x 0.5 x 4.5 mm | |
| Maks. Ortam Sıcaklığı | 40°C (113°F) | |
| Modülasyon Girişleri | 2 | |
| Modülasyon Girişi 1 | Analog/TTL/PWM, 0 – 5 V |
|
| Modülasyon Girişi 21 | TTL/PWM 0 – 24 V | |
| Tavsiye Edilen PWM Temel Frekansı | 5 – 10 kHz | |
| Maks. Modülasyon Bant Genişliği | 30 kHz | |
| 1 ve 2 Giriş Empedansı | >1 k-Ω | |
| Güç Kaynağı Birimi Voltajı | 12 – 24 V | |
| 12 V PSU Min. Akım | 2.5 A | |
| 24 V PSU Min. Akım | 1.25 A | |
| Maks. Güç Tüketimi | 20 W | 30 W |
Önemli Ek Bilgiler:
- Bunun bir oyuncak olmadığını unutmayın.
- Lazer radyasyonu, herhangi bir yüzeyden saçıldığında veya yansıtıldığında bile tehlikelidir.
- Yansıyan radyasyondan korunmak için CNC makinenizde 430 - 480 nm aralığına özel uygun koruma lazer filtresi kullanın.
- Lazer kafasını asla insanlara veya hayvanlara doğrultmayın.
- Lazer ışınına dokunmayın, yanıklara veya başka yaralanmalara sebep olabilir.
- Malzeme kesimi sırasında ışına veya ışık lekesine doğrudan bakmayın.
- Lazer radyasyonu - Doğrudan veya saçılmış ışığa göz ya da cilt maruziyetinden kaçının.
- Sınıf 4 lazer ürünüdür.
uSpot Lens Yükseltmesi ile XT-50 Karşılaştırması: Artık sonlandırılmış olan uSpot Lens Yükseltmesinin yerini, çok daha gelişmiş bir teknolojiye sahip XT-50 lazer kafamız almıştır. uSpot Lens Yükseltmesi 125 DPI ve 593 kW/cm² optik güç yoğunluğu sağlarken, XT-50 564 DPI ve 2469 kW/cm² optik güç yoğunluğu sağlamaktadır.
PLH3D-XT-50 mavi kesim ve gravür lazer kafası iki ayrı kontrole sahiptir.
Modülasyon Girişi #1, analog güç modülasyonu için 0 - 5 V veya 0-10 V kabul eder
Modülasyon Girişi #2, TTL/PWM için 0 - 3.3V, 0 - 5 V, 0 - 10 V veya 0 - 24 V kabul eder, voltaj 1.8 V’u aştığında lazeri etkinleştirir.
Önemli: Aynı anda hem Modülasyon Giriş 1 hem de Modülasyon Giriş 2’yi bağlamayın. Bu, gravür lazerinin arızalanmasına neden olabilir.
Önemli: PLH3D-XT-50 gravür lazeri, başka hiçbir cihaz bağlı olmadan yüksek kaliteli bir güç kaynağı ile çalıştırılmalıdır. Dikkat: Lazer gravür cihazının, step motor veya herhangi bir yüksek empedanslı ekipman ile aynı güç kaynağına bağlanması tavsiye edilmez. Bu, lazer diyotunun zarar görmesine yol açabilir.
Önemli: Parlak yüzeyli/metallerde veya boyalı metallerde gravür yapılırken, lazer kafasını 5-7 derece eğmek iyi bir uygulamadır. Bu, lazer ışınının lazer kafasındaki lazer diyotlarına geri yansımasını önler.
