Ultra-HD wysokowydajny laser do cyfrowej obróbki drewna PLH3D-XT-50, dysza powietrza HP
Digital Wood Carver PLH3D-XT-50 Laser
Dane techniczne: 6 W mocy optycznej, Ultra HD 550 DPI, plamka 45 µm, maksymalna grubość ciętego drewna 3 mm (⅛”)
Najlepsze do: Bardzo precyzyjne grawerowanie, cięcie cienkich materiałów
Zawiera: Dysza powietrza HP
Dostępne na zamówienie na życzenie
Opis produktu
Dlaczego maszyna CNC od DWC oraz laser PLH3D-XT-50 to doskonałe połączenie na lata?
Nie potrzebujesz większej mocy lasera do grawerowania drewna. PLH3D-XT-50 bez trudu graweruje drewno przy maksymalnych prędkościach roboczych wszystkich maszyn CNC Digital Wood Carver. Dodatkowo, XT-50 graweruje z rozdzielczością Ultra HD – Twój wzrok nie zauważyłby różnicy, nawet gdyby plamka ogniskowa była jeszcze mniejsza. Głowica grawerująca XT-50 ma kwadratowy profil plamki, którą można łatwo regulować zmieniając odległość roboczą, co jednocześnie modyfikuje uzyskaną rozdzielczość.
Głowice laserowe PLH3D-XT-50 nie wymagają dodatkowego chłodzenia, co czyni je idealnym rozwiązaniem do długich sesji pracy. Dzięki specjalnie dobranej optyce, rozmiar plamki umożliwiającej uzyskanie bardzo wysokiej gęstości mocy pozwala na cięcie i grawerowanie wielu rodzajów materiałów. Głowice lasera PLH3D-XT-50 stanowią świetną alternatywę dla laserów CO2 CNC i mogą pracować z dedykowanymi laminatami grawerskimi, foliami laserowymi oraz wieloma standardowymi materiałami takimi jak drewno, guma, tektura, tkaniny, skóra, a także metale malowane/anodowane. Lasery 6 W idealnie nadają się również do znakowania stali nierdzewnej i tytanu.
Podsumowanie maszyn CNC DWC
DWC1824 ‘MINI’ CNC ROUTER
Rozpocznij obróbkę z tym solidnym i łatwym w obsłudze ploterem CNC dla hobbystów. Żadne wcześniejsze doświadczenie z CNC nie jest wymagane!
Obszar roboczy: 18” x 24”.
Wyprodukowano w USA
Opcje: laser, 4. oś
Dołączone oprogramowanie projektowe Vectric
DWC2440 PRO CNC ROUTER
Wszechstronna i profesjonalna obróbka CNC. Uwolnij swoją kreatywność z profesjonalną maszyną CNC!
Obszar roboczy: 24” x 40”.
Wyprodukowano w USA
Opcje: laser, 4. oś
Wybór profesjonalnego oprogramowania projektowego Vectric
SMARTBENCH LARGE FORMAT CNC
Precyzyjny ploter CNC w dużym formacie. Uwolnij pełnię swoich możliwości z maszyną CNC, która spełni i przewyższy Twoje oczekiwania!
Obróbka arkuszy: 98” x 49”
Pełna możliwość obróbki od krawędzi do krawędzi
Ekran dotykowy do sterowania
Wyprodukowane w Wielkiej Brytanii przez Yeti Tool.
DWC4848 COMMERCIAL CNC
KOMERCYJNA MASZYNA CNC IDEALNA DO MAŁYCH POWIERZCHNI
Skaluj produkcję CNC dzięki komercyjnemu routerowi, który nie wymaga dużej przestrzeni jak największe maszyny.
Dzięki polu roboczemu 48" x 48" oraz funkcjonalnościom i prędkościom przemysłowym możesz przyspieszyć realizację projektów, zachowując jednocześnie obsługę klienta oraz możliwości sterownika ruchu od Digital Wood Carver.
Cechy & Zalety głowicy tnąco-grawerującej PLH3D-XT-50 – szczegóły
Regulowana, mikroskopowa i kwadratowa plamka 25 - 500 DPI
Wszystkie głowice laserowe serii PLH3D-XT wyróżnia regulowana, mikroskopowa – gdy potrzeba – kwadratowa plamka. Regulując wysokość głowicy nad materiałem można uzyskać szerokość plamki nawet do 2 mm. Głowica PLH3D-XT-50 osiąga szerokość plamki poniżej 50um po idealnym ustawieniu ogniskowej. Kwadratowa plamka pozwala na idealne odwzorowanie detali podczas rastryzacji grafiki, a także utrzymuje stałą szerokość linii cięcia, dzięki czemu nawet bardzo małe szczegóły odwzorowane są zgodnie z projektem. XT-50 umożliwia uzyskanie ultra HD rozdzielczości powyżej 500 DPI lub grawerowanie formatów wielkoformatowych oraz obrazów od 25 DPI.
Wysoka gęstość mocy
Jak wiadomo, gęstość mocy to ilość mocy skupiona na danej powierzchni – typowo podawana w kilowatach na cm2 lub mm2 (kW/cm2 lub kW/mm2). Ten parametr jest jednym z najistotniejszych przy cięciu i grawerowaniu różnych materiałów. Głowice laserowe serii PLH3D-XT są projektowane tak, by uzyskiwać niewielką plamkę, co procentuje proporcjonalnym wzrostem gęstości mocy. Wyższa gęstość mocy otwiera nowe możliwości cięcia i grawerowania. Co więcej, procesy te są znacznie szybsze w porównaniu do głowic bez optyki anamorficznej. Przykładowo, XT-50 umożliwia nie tylko znakowanie, ale również rzeczywiste grawerowanie stali nierdzewnej i narzędziowej.
Cięcie i grawerowanie – niebieski laser PLH3D-XT-50 umożliwia cięcie i grawerowanie różnorodnych materiałów: drewna, tektury, gumy, papieru, tekstyliów, skóry, plastiku, balsy, sklejki i innych, a także znakowanie stali nierdzewnej, tytanu i stali o niskiej przewodności cieplnej. Szczegóły i materiały dostępne w sekcji Instrukcji i Artykułów.
Poprawione bezpieczeństwo – Głowica do cięcia i grawerowania wyposażona jest w kontrolkę LED „Armed”. Po podłączeniu głowicy do zasilania, kontrolka ta świeci. LED sygnalizuje także przegrzanie. Gdy temperatura otoczenia, w którym pracuje laser grawerujący w trybie CW przekroczy 40⁰C (104⁰F), kontrolka zaczyna migać – to ostrzeżenie, że temperatura zbliża się do maksymalnej roboczej. Jeżeli temperatura przekroczy 45⁰C (113⁰F), LED przestaje działać, a głowica zostaje wyłączona.
Fabrycznie ustawiona soczewka – Głowica dostarczana jest z zainstalowaną, ustawioną soczewką ogniskującą na 60,0 mm (od przedniej powierzchni głowicy do płaszczyzny grawerowania). Tak dobrana ogniskowa plamka jest optymalna do wielu zastosowań cięcia i grawerowania laserowego – to najlepszy punkt wyjściowy!
Wszechstronność sygnałów wejściowych i przełącznik 5/10V wejścia analogowego – Zintegrowany sterownik akceptuje sygnały analogowe 0–5 V i cyfrowe PWM/TTL 0–5 V, 0–10 V, 0–24 V. Głowica grawerująca wyposażona jest w dodatkowy przełącznik umożliwiający wybór wejścia analogowego 10 V. Wejście Modulation Input 1 można przełączyć z zakresu 0–5 V na 0–10 V, dzięki czemu urządzenie jest jeszcze bardziej uniwersalne i zgodne z wieloma maszynami CNC i drukarkami 3D. Szczegóły znajdziesz w instrukcji obsługi dotyczącej zmiany zakresu napięć na Modulation Input 1.
Wbudowany sterownik wewnątrz głowicy laserowej – Opt Lasers jako pierwszy zintegrował sterownik diody laserowej bezpośrednio w głowicy tnąco-grawerującej. Krótkie połączenie laser – sterownik zapewnia lepszą ochronę diody, umożliwia wysokoczęstotliwościową modulację prądu, a także eliminuje efekty indukcyjności podczas załączania. W porównaniu do poprzedniej generacji, obecny sterownik charakteryzuje się jeszcze wyższą sprawnością, niższym poziomem szumów i jeszcze lepszymi komponentami, zapewniając większą niezawodność i dłuższą żywotność głowicy.
Szeroki zakres napięć zasilania – 12–24 V, zintegrowany wysokosprawny przetwornik DC-DC dostosowuje napięcie wejściowe do odpowiedniego napięcia diody, ograniczając generowanie ciepła oraz zapewniając ochronę przed przepięciem.
Brak konieczności dodatkowego chłodzenia 24/7 – Lekka (300g, 10.6 oz) głowica grawerująca nie wymaga dodatkowego chłodzenia i może pracować bez przerwy 24 godziny na dobę. Korpus pełni funkcję radiatora, a wentylator funkcjonuje również jako dysza powietrza chroniąca soczewkę przed dymem i schładza głowicę. Seria testów na dziesiątkach prototypów pozwoliła zoptymalizować kształt radiatora i zapewnić wydajne chłodzenie przy zachowaniu kompaktowych wymiarów całego modułu. Charakterystyczna konstrukcja głowic laserowych do cięcia i grawerowania zapewnia najlepsze możliwe chłodzenie dla diody 6W. Przetestowano liczne prototypy, by uzyskać optymalne chłodzenie. Obecny projekt powoduje wzrost temperatury głowicy zaledwie o 2–3°C nawet po godzinie pracy na pełnej mocy.
Najmocniejszy wentylator w tej klasie – Wentylator nie tylko chłodzi – 43 m3/h (25 CFM) zapewnia skuteczne odprowadzanie dymu. Dodatkowo, wentylator cechuje się żywotnością 70 000 godzin.
Zgodność z akcesoriami dla wygody użytkowania – Stawiamy na komfort i bezpieczeństwo pracy. Akcesoria produkowane przez nas są najwyższej jakości, frezowane na CNC, co czyni pracę łatwą i bezpieczną. Sprawdź dostępne akcesoria dla serii PLH3D.
Indywidualizacja OEM dostępna dla producentów drukarek 3D i maszyn CNC.
Przykładowe zastosowania
Głowice laserowe grawerujące PLH3D-XT-Series pozwalają sprostać nawet najwyższym wymaganiom i szeroko realizować potrzeby zarówno w pracy z materiałami miękkimi, jak i twardymi.
| Stal nierdzewna | ||||
| Proces | Posuw | Przepływ powietrza | ||
| Grawerowanie | 5 mm/s (11.8 IPM) | 5 L/min | ||
Wyjątkowo precyzyjne grawerowanie metali
Głowice grawerujące laserowe serii PLH3D-XT zostały zaprojektowane jako specjalistyczne jednostki do grawerowania z ekstremalnie wysoką rozdzielczością oraz do cięcia cienkich materiałów ultra-cienkimi liniami. Bazując na sprawdzonych głowicach serii 6W, głowice XT-Series dziedziczą ich zalety: wszechstronność, kompaktowe wymiary oraz szybki sterownik. Mikroskopowa plamka umożliwia precyzyjne, bardzo małe grawery na szerokiej gamie materiałów, w tym na stali nierdzewnej.
| Kafelek ceramiczny | ||||
| Proces | Posuw | DPI | ||
| Grawerowanie | 2500/min | 423 | ||
Ultra-HD grawerowanie kafelek ceramicznych
Możliwości 500 DPI pozwalają na uzyskanie niesamowitej jakości grawerów na takich materiałach jak płytki ceramiczne. Wyższa gęstość mocy otwiera nowe możliwości cięcia i grawerowania. Dodatkowo, procesy te są znacznie szybsze w porównaniu do głowic bez optyki anamorficznej.
| Coal Duplex | ||||
| Proces | Grubość | Posuw | Przepływ powietrza | |
| Cięcie | 1 mm (0.0393") | 500 mm / min</td> | 10-20 L/min | |

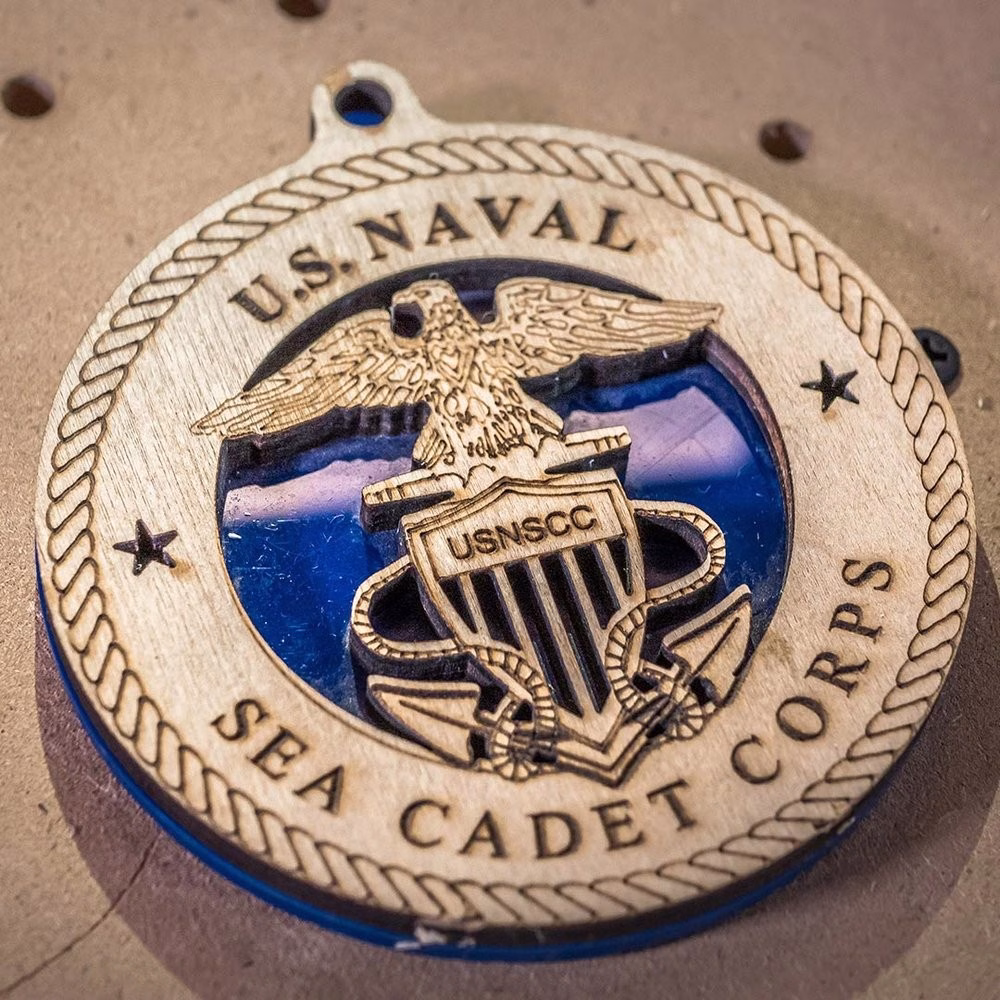

Zaawansowane cięcie i grawerowanie detali na materiałach miękkich
Głowice laserowe PLH3D-XT-50, dzięki plamce o szerokości poniżej 50um, umożliwiają również cięcie materiałów z zachowaniem cienkiej, równomiernej linii cięcia. Dla porównania, ludzki erytrocyt ma rozmiar 5–10um, a grubość włosa ludzkiego wynosi 50–20um.
