Laser digitale ad alte prestazioni per intaglio del legno Ultra-HD PLH3D-XT-50, ugello aria HP
Intagliatore digitale per legno PLH3D-XT-50 Laser
Specifiche: Potenza ottica 6W, spot Ultra HD 550DPI 45um, spessore massimo di taglio del legno 3 mm (⅛")
Ideale per: Incisione molto dettagliata, taglio di materiali sottili
Include: Ugello aria HP
Disponibile su ordinazione su richiesta
Descrizione del prodotto

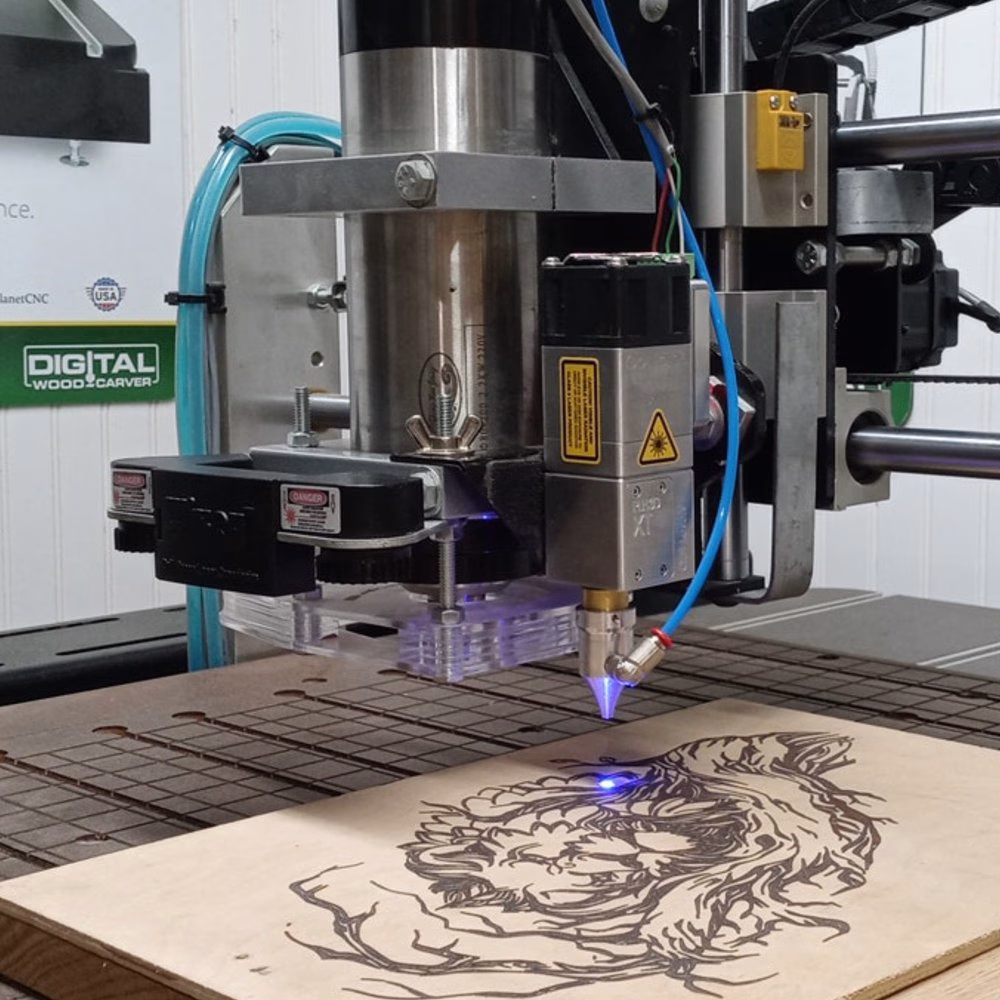

Perché una macchina CNC di DWC e un laser PLH3D-XT-50 sono un'ottima accoppiata da anni?
Per l'incisione laser del legno non è necessaria una potenza laser superiore. PLH3D-XT-50 è in grado di incidere il legno senza sforzo mentre viene spostato alla massima velocità di lavoro di tutte le macchine CNC Digital Wood Carver. Inoltre, il laser XT-50 incide con una risoluzione Ultra HD e l'occhio non vedrebbe alcuna differenza se il punto del raggio focalizzato fosse più piccolo. L'incisore laser XT-50 ha un profilo quadrato del punto del raggio che può essere facilmente regolato nelle dimensioni modificando la distanza di lavoro, il che modifica anche la risoluzione ottenuta.
Le teste laser PLH3D-XT-50 non richiedono alcun raffreddamento aggiuntivo, il che le rende perfette per lunghe sessioni di lavoro. Grazie a un'ottica appositamente adattata, la dimensione dello spot del fascio, che fornisce una densità di potenza molto elevata, consente di tagliare e incidere molti tipi di materiali. Le teste laser PLH3D-XT-50 sono un ottimo sostituto dei laser CO2 CNC e possono lavorare con laminati speciali per l'incisione, lamine laser e molti materiali standard come legno, gomma, cartone, tessuti, pelle, metallo verniciato/anodizzato. I laser da 6W sono ottimi anche per la marcatura di acciaio inossidabile e titanio.
Riepilogo delle macchine CNC DWC
DWC1824 'MINI' ROUTER CNC
Iniziate a scolpire con questo router CNC per hobbisti, robusto e facile da usare. Non è richiesta alcuna esperienza precedente in materia di CNC!
Intaglia 18" X 24".
Prodotto negli Stati Uniti
Opzioni laser e quarto asse
Software di progettazione Vectric incluso
ROUTER CNC DWC2440 PRO
Intaglio CNC versatile e professionale. Liberate i vostri sogni creativi più sfrenati con una CNC professionale!
Intaglio di 24" X 40".
Prodotto negli Stati Uniti
Opzioni laser e quarto asse
Software di progettazione Vectric a scelta
SMARTBENCH CNC DI GRANDE FORMATO
Router CNC di precisione di grande formato. Scatenate i vostri sogni creativi più sfrenati con una CNC in grado di soddisfare e superare le vostre aspettative!
Intaglio di lastre da 98" X 49".
Capacità di lavorazione da bordo a bordo
Controllo touch screen
Prodotto nel Regno Unito da Yeti Tool.
DWC4848 CNC COMMERCIALE
UNA CNC COMMERCIALE CHE SI ADATTA A SPAZI RIDOTTI
Aumentate la vostra produzione CNC con un router commerciale che non richiede l'ingombro delle macchine più grandi.
Con un'area di intaglio di 48" x 48" e caratteristiche e velocità commerciali, potete accelerare i vostri progetti, continuando a usufruire del servizio clienti e delle funzioni di controllo del movimento di Digital Wood Carver.
Caratteristiche e vantaggi della testa laser da taglio e incisione PLH3D-XT-50 In dettaglio
Fascio di luce regolabile, microscopico e quadrato 25 - 500 DPI
Tutte le teste laser della serie PLH3D-XT si distinguono per il raggio regolabile, microscopico quando necessario e quadrato. Regolando l'altezza della testa laser sopra il materiale, è possibile regolare la dimensione del fascio fino a 2 mm. La testa laser PLH3D-XT-50 raggiunge un'ampiezza del fascio inferiore a 50um quando è impostata su una messa a fuoco perfetta. Lo spot quadrato consente di ottenere dettagli perfetti durante la rasterizzazione della grafica e garantisce anche uno spessore costante della linea di taglio, in modo che anche i piccoli dettagli siano perfettamente riprodotti secondo il progetto. Con l'XT-50 è possibile ottenere una risoluzione ultra HD di oltre 500 DPI o incidere formati di grandi dimensioni o immagini fino a 25DPI.
Alta densità di potenza
Come è noto, la densità di potenza è definita come la quantità di potenza che si trova in una determinata area. In genere è specificata in kilo watt su cm2 o mm2 (kW/cm2 o kW/mm2). Questo parametro è uno dei più importanti per il taglio o l'incisione di diversi materiali. Le teste laser della serie PLH3D-XT sono progettate per ottenere una dimensione ridotta del fascio, risultato di un aumento proporzionale della densità di potenza. Una maggiore densità di potenza rivela nuove possibilità di taglio e incisione. Inoltre, i processi di taglio e incisione sono significativamente più veloci rispetto alle teste laser senza ottica anamorfica. Ad esempio, con XT-50 è possibile incidere (non solo marcare) l'acciaio inossidabile e l'acciaio per utensili.
Taglio e incisione - Il laser blu PLH3D-XT-50 consente di tagliare e incidere diversi materiali come legno, cartone, gomma, carta, tessuti, pelle, plastica, balsa, compensato e molti altri, nonché di marcare acciaio inossidabile, titanio e sottotipi di acciaio a bassa conduttività termica. Per saperne di più, consultate la sezione Manuali e articoli.
Sicurezza migliorata - La testa del laser da taglio e incisione è ora dotata di un LED di indicazione "Armed". Ogni volta che la testa del laser da incisione è collegata all'alimentazione, il LED di indicazione si accende. Inoltre, il LED indicherà il surriscaldamento nel caso in cui si verifichi. Quando la temperatura ambientale dell'ambiente in cui il laser per incisione opera in modalità CW supera i 40⁰C (104⁰F), il LED di indicazione inizia a lampeggiare. Questo avviso significa che la temperatura sta per superare la temperatura massima di funzionamento. Se la temperatura ambiente raggiunge i 45⁰C (113⁰F) e oltre, il LED di indicazione non funziona più e la testina laser di incisione si spegne.
Lente impostata in fabbrica - la testa laser per incisione viene fornita con la lente installata e regolata per la messa a fuoco a 60,0 mm (misurata dalla superficie frontale della testa laser al piano di incisione). Questa distanza focale ha una dimensione del punto focale ben ottimizzata, adatta a molte applicazioni di taglio e incisione laser. Questa è la distanza focale meglio ottimizzata per iniziare!
Versatilità del segnale di ingresso e interruttore di ingresso analogico 5/10V - il driver incorporato consente di accettare una varietà di segnali analogici 0 - 5 V e 0 - 5 V, 0 - 10 V o 0 - 24 V per il segnale PWM/TTL. La testa del laser da incisione è ora dotata di un interruttore aggiuntivo per l'ingresso analogico a 10 V. L'ingresso di modulazione 1 del laser da taglio e incisione può essere cambiato da un ingresso analogico da 0-5 V a un ingresso analogico da 0-10 V. Questa modifica rende questo laser da taglio e incisione ancora più versatile e compatibile con un maggior numero di macchine CNC e stampanti 3D. Per sapere come modificare l'intervallo di tensione dell'ingresso di modulazione 1, consultare il manuale d'uso.
Il driver integrato nella testa del laser da incisione - Opt Lasers è la prima azienda che ha integrato il driver del diodo laser direttamente nella testa del laser da taglio e incisione. Un collegamento corto tra il diodo laser e il driver garantisce una migliore protezione del diodo, la possibilità di modulare la corrente ad alta frequenza e l'eliminazione degli effetti di induttanza durante l'accensione. A differenza della precedente generazione di driver, il driver per diodi laser per incisione presenta un'efficienza migliorata, produce meno rumore ed è costruito con componenti di qualità ancora più elevata, che garantiscono una maggiore affidabilità e una lunga durata del laser per incisione.
Accetta un'ampia gamma di alimentazioni - 12 - 24 V, il convertitore DC-DC integrato ad alta efficienza regola la tensione di ingresso in base alla tensione di conformità del diodo. Questo riduce la quantità di calore generato e garantisce la protezione da sovratensione.
Nessun raffreddamento aggiuntivo richiesto 24 ore / 7 giorni - Questo laser da incisione leggero da 300 g non richiede un raffreddamento aggiuntivo e può funzionare costantemente 24 ore al giorno. Il corpo del laser per incisione funge da dissipatore di calore e il design della ventola permette di funzionare come un ugello d'aria, proteggendo la lente dal fumo e raffreddando al contempo la testa del laser. Test rigorosi su decine di prototipi ci hanno permesso di ottimizzare la forma del dissipatore di calore e di ottenere un raffreddamento efficiente, mantenendo al contempo il design particolarmente compatto del modulo . Sono stati testati numerosi prototipi per trovare la soluzione migliore per il raffreddamento del diodo laser. Il design attuale consente al laser da incisione di riscaldarsi di soli 2 - 3 gradi Celsius dopo un'ora di lavoro costante a piena potenza.
La ventola più potente disponibile sul mercato per le sue dimensioni - il raffreddamento non è l'unica funzione della ventola: 43m3 di aria all'ora (25 CFM) costituiscono un ottimo sistema di rimozione dei fumi. Inoltre, la ventola ha un'aspettativa di vita di 70000 ore.
Compatibilità con gli accessori per una maggiore facilità d'uso: per noi è fondamentale la facilità di lavoro e la sicurezza. Gli accessori che produciamo sono di altissima qualità, fresati su macchine CNC, che rendono il lavoro facile e sicuro. Date un'occhiata agli accessori che abbiamo preparato per la serie PLH3D.
La personalizzazione OEM è disponibile per i produttori di stampanti 3D e macchine CNC.
Esempi di applicazioni
Le teste laser per incisione della serie PLH3D-XT consentono di soddisfare i requisiti più elevati e di soddisfare ampiamente le esigenze di lavorazione di materiali morbidi e duri.
| Acciaio inossidabile | ||||
| Funzionamento | Velocità di avanzamento | Flusso d'aria | ||
| Incisione | 5 mm/s (11,8 IPM) | 5L/min | ||
Incisione del metallo di eccezionale precisione
Le teste laser per incisione PLH3D-Serie XT sono state concepite come una serie di teste laser specializzate per l'incisione ad altissima risoluzione e per il taglio di materiali sottili con linee sottilissime. Basate sulle nostre teste laser della Serie 6W, le teste laser della Serie XT ne hanno ereditato tutti i vantaggi: versatilità, dimensioni compatte e driver ad alta velocità. Il microscopico spot del raggio permette di realizzare incisioni precise e di dimensioni molto ridotte in un'ampia varietà di materiali, tra cui l'acciaio inossidabile.
| Piastrella di ceramica | ||||
| Funzionamento | Velocità di avanzamento | DPI | ||
| Incisione | 2500/min | 423 | ||
Incisione di piastrelle in ceramica Ultra-HD
La capacità di 500 DPI consente incisioni di qualità straordinaria su materiali come le piastrelle di ceramica. La maggiore densità di potenza rivela nuove possibilità di taglio e incisione. Inoltre, i processi di taglio e incisione sono significativamente più veloci rispetto alle teste laser senza ottica anamorfica.
| Carbone Duplex | ||||
| Funzionamento | Spessore | Velocità di avanzamento | Flusso d'aria | |
| Taglio | 1 mm (0,0393") | 500 mm / min | 10-20L/min | |
Incisione e taglio dettagliati di alto livello su materiali morbidi
Le teste laser PLH3D-XT-50, grazie al fatto che raggiungono un'ampiezza dello spot inferiore a 50um, consentono anche di tagliare i materiali con cura per ottenere una linea di taglio sottile e uniforme. A titolo di confronto, un tipico globulo rosso umano ha una dimensione di 5-10um, mentre il diametro di un singolo capello umano è di 50-20um.

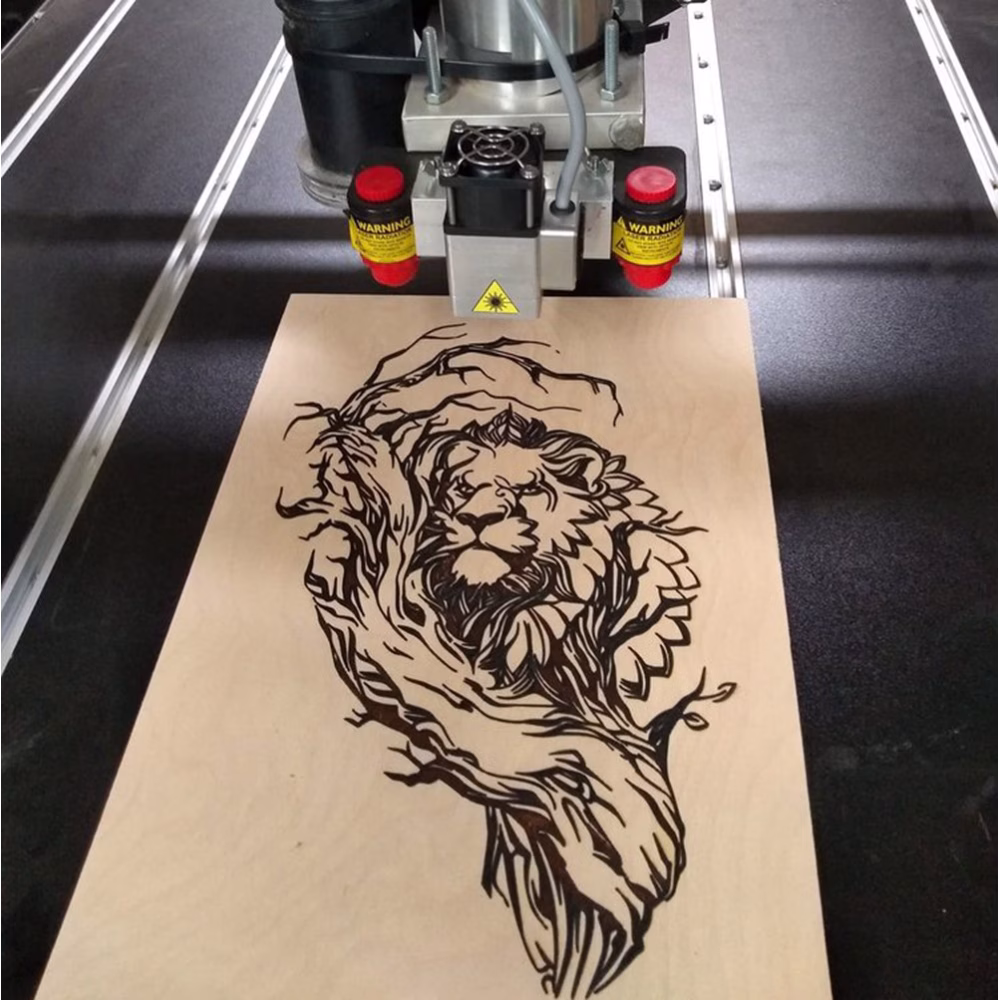

Altre applicazioni del PLH3D-XT-50 Galleria
Driver per diodo laser incorporato di Opt Lasers - Il cuore della testa laser
Opt Lasers è anche un produttore di driver per diodi laser. Grazie all'esperienza maturata nel corso degli anni, abbiamo creato un driver ad altissima efficienza con un basso consumo energetico e una bassa produzione di calore. Inoltre, è il driver laser dedicato all'incisione più veloce disponibile sul mercato, in grado di accettare segnali fino a 30 kHz. L'utilizzo di un laser da taglio e incisione da 6 W ad alta velocità non è più un problema durante l'incisione di piccoli dettagli o l'esecuzione di curve di piccolo raggio, perché il controller del laser da incisione è in grado di leggere tutti i segnali necessari.
I controllori CNC sono in grado di inviare segnali di modulazione a grandi velocità, quindi 30 kHz non sono un problema per loro. Per questo motivo, un driver ad alta velocità è indispensabile in un dispositivo di questo tipo. Il driver è in grado di leggere 30.000 istruzioni al secondo, il che consente di ottenere una maggiore precisione e risoluzione in termini di controllo della potenza. Inoltre, la corrente massima del driver è di 6 A, quindi l'utilizzo con valori di 3 - 4 A garantisce un offset e una lunga durata del driver.
Driver per diodi laser ad alta potenza e corrente ad alta frequenza
- Capacità massima di corrente di uscita: 5 A
- Corrente di uscita tipica: 3-3,5 A
- Tensione di ingresso 12-24 V
- Microcontrollore integrato per la misurazione della temperatura e l'avviamento graduale
- Sistema di protezione termica: 45 °C 1
- Avvio graduale per la protezione dei diodi
- Protezione da scariche elettrostatiche (ESD)
- Protezione contro l'inversione di tensione
- Protezione da sovracorrente
- Dimensioni compatte e 90% di efficienza
- Modalità CW e modalità di controllo degli ingressi
- Ingressi PWM/TTL e analogici
- Larghezza di banda di modulazione 0-30 kHz
Specifiche tecniche del prodotto
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Potenza di uscita ottica | 0.5W | 6.0W |
| Lunghezza d'onda | 405 | 450 |
| >Dimensione del fascio di luce | 10 µm per 4 µm | 50 µm per 4 µm |
| Risoluzione per applicazioni di incisione laser | 3100 DPI | 500 DPI |
| Dimensioni della testa laser (L x P x A) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 pollici) |
|
| Peso della testa laser, tip. | 300g | |
| Portata della ventola | 43 m3/h (25 CFM) | |
| Rumore della ventola | 58 dBA | |
| Schema dei fori di montaggio | 4 fori, 24 x 15 mm (0,94 x 0,59 pollici) |
|
| Tipo di foro di montaggio | M3 x 0,5 x 4,5 mm | |
| Temperatura ambiente max. Temperatura ambiente | 40°C (113°F) | |
| Modulazioni Ingressi | 2 | |
| Ingresso di modulazione 1 | Analogico/TTL/PWM, 0 - 5 V |
|
| Ingresso di modulazione21 | TTL/PWM 0 - 24 V | |
| Frequenza base PWM consigliata | 5 - 10 kHz | |
| Larghezza di banda di modulazione max. Larghezza di banda di modulazione | 30 kHz | |
| Impedenza di ingresso di 1 e 2 | >1 k-Ω | |
| Tensione dell'unità di alimentazione | 12 - 24 V | |
| 12 V PSU Corrente min. Corrente | 2.5 A | |
| Alimentatore 24 V Corrente min. corrente | 1.25 A | |
| Massimo Consumo di potenza | 20 W | 30 W |
Informazioni aggiuntive importanti:
- Ricordare che non si tratta di un giocattolo.
- Le radiazioni laser sono pericolose anche se diffuse o riflesse da qualsiasi superficie.
- Utilizzare sempre un filtro laser di protezione adeguato sulla macchina CNC dedicata a 430 - 480 nm per evitare le radiazioni riflesse.
- Non puntare mai la testa del laser verso persone o animali.
- Non toccare il raggio, perché potrebbe causare ustioni o altre lesioni.
- Non fissare il fascio o il punto del fascio mentre il materiale viene tagliato.
- Radiazioni laser - Evitare l'esposizione degli occhi o della pelle alle radiazioni dirette o diffuse.
- Prodotto laser di classe 4.
Aggiornamento della lente uSpot rispetto a XT-50: L'aggiornamento della lente uSpot, ora un prodotto fuori produzione, è stato sostituito dalla testa laser XT-50, tecnologicamente molto più avanzata rispetto all'aggiornamento uSpot. Mentre l'uSpot Lens Upgrade permetteva di ottenere 125 DPI e una densità di potenza ottica di 593 kW/cm², l'XT-50 produce 564 DPI e una densità di potenza ottica di 2469 kW/cm².
La testa laser per taglio e incisione blu PLH3D-XT-50 dispone di due controlli separati.
L'ingresso di modulazione n. 1 accetta 0 - 5 V o 0-10 V per la modulazione analogica della potenza.
L'ingresso di modulazione n. 2 accetta 0 - 3,3 V, 0 - 5 V, 0 - 10 V o 0 - 24 V per TTL/PWM, e accende il laser quando la tensione supera 1,8 V.
Importante: Non collegare contemporaneamente l'ingresso di modulazione 1 e l'ingresso di modulazione 2. Ciò potrebbe causare un malfunzionamento del laser da incisione.
Importante: il laser per incisioni PLH3D-XT-50 deve essere alimentato con un alimentatore di alta qualità senza alcun altro collegamento. Nota bene: si sconsiglia di collegare l'incisore laser allo stesso alimentatore di un motore passo-passo o di qualsiasi altra apparecchiatura ad alta impedenza. Ciò potrebbe danneggiare il diodo laser.
Importante: quando si incide su superfici lucide/metalli o metalli verniciati, è buona norma inclinare la testa del laser di 5-7 gradi. In questo modo si evita che il raggio laser si rifletta verso i diodi laser all'interno della testa laser.
