超高清高性能数控木雕激光头PLH3D-XT-50，HP高压气嘴
数控木雕机 PLH3D-XT-50 激光头
规格： 6W 光学功率，超高清550DPI 45μm光斑，最大木材切割厚度3 mm (⅛”)
适用场景：高精细雕刻、薄材料切割
包含： HP高压气嘴
可按订单需求提供
产品描述

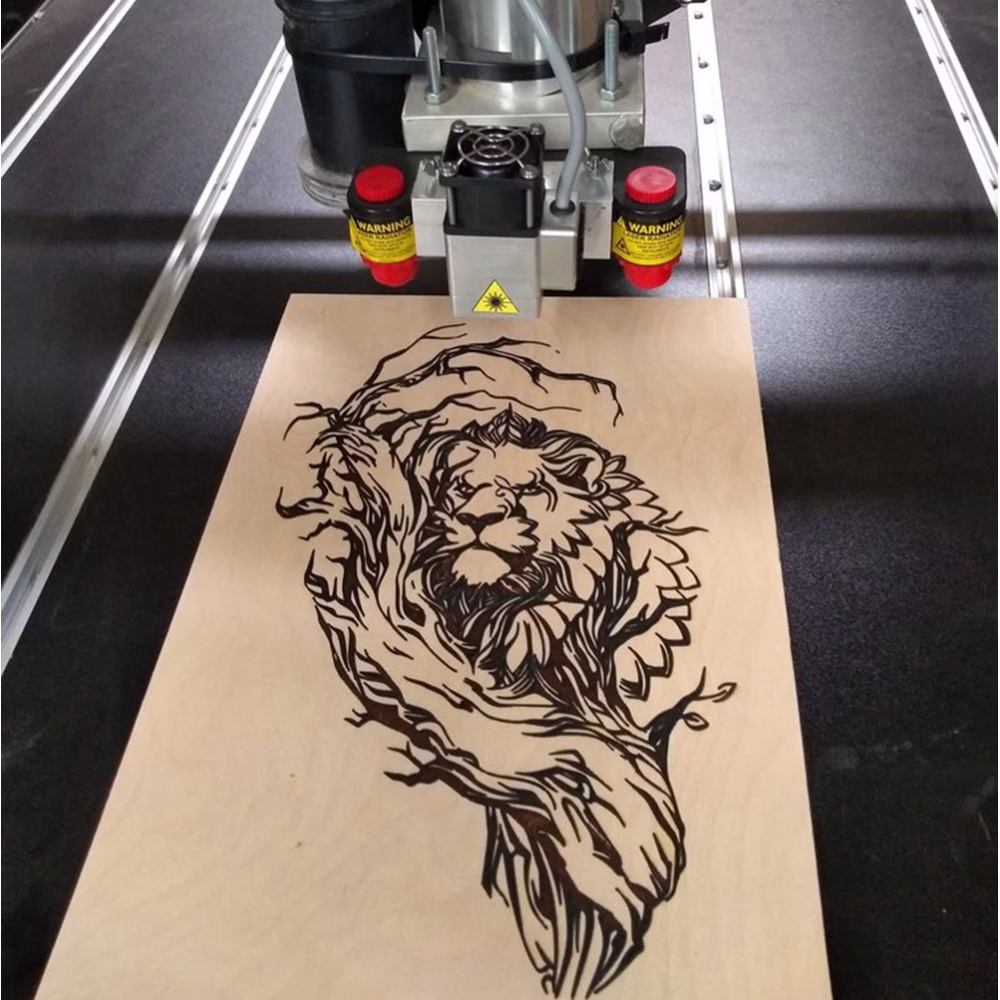

为什么选择DWC的CNC机器与PLH3D-XT-50激光器的组合能多年保持卓越？
对于激光雕刻木材来说，并不需要更高的激光功率。PLH3D-XT-50能够在所有Digital Wood Carver CNC机器的最高工作速度下轻松完成木材激光雕刻。此外，XT-50激光器以超高清分辨率进行雕刻，即使聚焦光斑再小，肉眼也难以分辨。XT-50激光雕刻头具有方形光斑，可通过改变工作距离轻松调整光斑尺寸，同时也改变获得的分辨率。
PLH3D-XT-50激光头无需额外冷却，非常适合长时间连续工作。得益于专门优化的光学系统，确保光斑尺寸可实现极高的功率密度，可对多种材料进行切割和雕刻。PLH3D-XT-50激光头是CO2 CNC激光器的优秀替代选择，并可兼容特殊雕刻覆膜、激光薄膜，以及常见材料如木材、橡胶、硬纸板、织物、皮革、涂层/阳极氧化金属。6W激光也适用于不锈钢和钛合金的打标。
点击此处购买Digital Wood Carver的整套CNC机器或其CNC专用Opt Lasers套件！
DWC CNC机型综述
DWC1824 ‘MINI’ CNC雕刻机
使用这款坚固且易用的入门级CNC雕刻机开始你的雕刻之旅。无需CNC经验！
雕刻范围18” x 24”。
美国制造
支持激光及第四轴选配
配套Vectric设计软件
DWC2440 PRO CNC雕刻机
功能多样的专业级CNC雕刻。释放你最具创意的梦想，选择专业CNC！
雕刻范围24” x 40”。
美国制造
支持激光及第四轴选配
可选配专业版Vectric设计软件
SMARTBENCH大幅面CNC
高精度大幅面CNC雕刻机。实现并超越您的期望，释放最大创意空间！
雕刻幅面98” x 49”
全幅无死角加工能力
触摸屏操控
英国Yeti Tool制造
DWC4848 商用CNC雕刻机
适合紧凑空间的商用CNC系统
无需大型设备占地，即可扩展数控产能的商用雕刻机。
配备48" x 48"雕刻范围及商用功能与速度，助力加速项目进度，并享有Digital Wood Carver的客户服务与运动控制功能。
PLH3D-XT-50激光切割/雕刻头的详细功能与优势
可调、微型方形光斑 25 - 500 DPI
PLH3D-XT系列所有激光头均具备可调、微米级且为方形的光斑。通过调节激光头到材料表面的高度，可将光斑大小调整至最大2mm。PLH3D-XT-50激光头在完美聚焦时可实现小于50μm的光斑宽度。方形光斑可实现图形栅格化时的极致细节，也保证切割线宽度一致，使微小细节精准还原设计图。XT-50可实现超高清分辨率超过500 DPI，也可大幅面雕刻或最低至25DPI的图像加工。
高功率密度
众所周知，功率密度定义为单位面积内的能量输出，通常以kW/cm²或kW/mm²表示。该参数是实现多种材料高效切割/雕刻的关键之一。PLH3D-XT系列激光头专为实现小光斑设计，使功率密度大幅提升。更高的功率密度带来新的切割与雕刻工艺可能性，并显著加快处理速度，优于无非对称光学系统设计的激光头。例如，XT-50不仅可打标，还可雕刻不锈钢与工具钢。

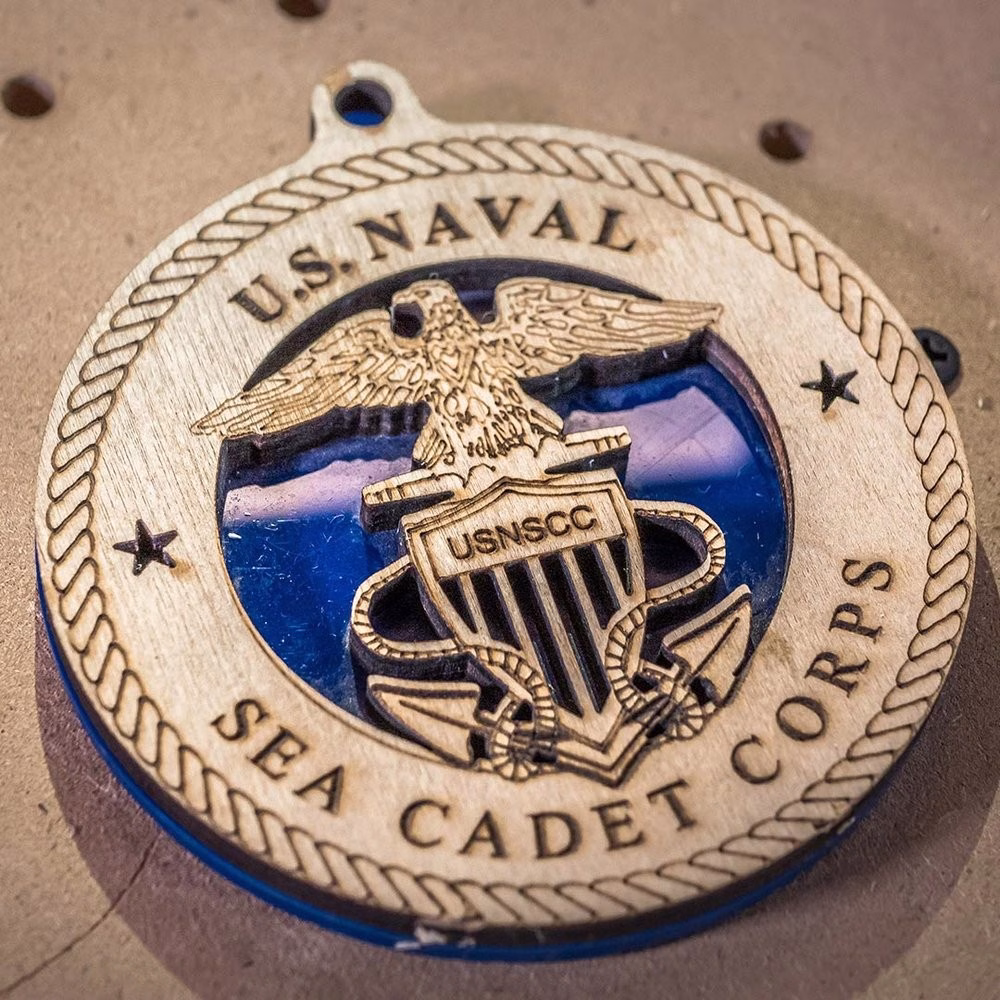

切割&雕刻 - PLH3D-XT-50蓝光激光可切割和雕刻如木材、纸板、橡胶、纸张、纺织、皮革、塑料、轻木、多层胶合板等多种材料，并可在不锈钢、钛合金及低热导钢种类上进行打标。详细信息请参阅我们的操作手册与技术文章。
安全性升级 - 新一代切割雕刻激光头新增“Armed”状态LED指示灯。只要激光头连接电源，指示灯即亮起；若发生过温，亦有警示。当激光器处于CW模式下环境温度超过40⁰C (104⁰F) 时，指示灯开始闪烁，预警即将超出最高工作温度；如环境温度达到45⁰C (113⁰F)甚至更高，指示灯熄灭且激光头自动关闭。
工厂预设镜头 - 激光雕刻头出厂时，镜组已预装并聚焦于60.0 mm距离（从激光头前端到雕刻平面）。该距离优化了光斑尺寸，适用于多种激光切割与雕刻应用，是推荐的初始设定！
输入信号多样性与5/10V模拟输入切换 - 内置驱动支持0-5V模拟信号输入，以及0-5V、0-10V或0-24V PWM/TTL信号输入。现在增加了10V模拟输入切换开关。切割雕刻激光的Modulation Input 1可由0-5V模拟输入切换至0-10V模拟输入，从而兼容更多CNC和3D打印设备。请参考用户手册了解切换操作。
内置激光驱动 - Opt Lasers是首家将激光二极管驱动器集成于切割/雕刻激光头内的公司。激光管与驱动板间短线设计提升了二极管保护、支持高频电流调制并消除开关时的电感效应。相比上一代，驱动板具备更高效率、更低噪音、用料更优，极大提升了系统可靠性与寿命。
宽范围电源兼容性 - 支持12-24V输入，内置高效DC-DC转换器自动调节至二极管适用电压，有效减少发热并提供过压保护。
无需额外冷却，7天×24小时运行 - 仅重300g（10.6盎司），该激光雕刻头无需附加冷却，可持续全天候稳定运行。激光头主体兼作散热器，风扇结构同时作为气流喷嘴，及时清除烟尘并冷却激光头。经多轮原型测试，最终设计实现了散热片结构最优，整机紧凑，6W激光二极管获得最佳冷却。实际测试显示，满功率连续运行1小时温升仅2-3℃。
同级最强风扇 - 风扇不仅散热，同时具备43 m3/h（25 CFM）强力排烟，且寿命达70000小时。
兼容多类附件，提升易用性与安全性 - 我们高度重视工作便利和安全，配套的各类附件均为高精度CNC加工，确保操作简单、安全。欢迎了解PLH3D系列全套附件。
支持OEM定制，适用于3D打印机和CNC系统制造商。
应用案例
PLH3D-XT系列雕刻激光头可满足最严苛的应用需求，广泛适用于软硬材料的加工要求。
| 不锈钢 | ||||
| 工艺 | 进给速度 | 气流 | ||
| 雕刻 | 5mm/s (11.8 IPM) | 5L/min | ||
极致精准的金属雕刻
PLH3D-XT系列雕刻激光头专用于实现高分辨率雕刻与超窄线宽切割。基于我们的6W系列，XT系列继承了其多功能性、紧凑尺寸和高速驱动的优势。微型光斑赋予了在包括不锈钢等多材料上进行高精度微型雕刻的能力。
| 陶瓷砖 | ||||
| 工艺 | 进给速度 | DPI | ||
| 雕刻 | 2500/min | 423 | ||
超高清陶瓷雕刻
500 DPI性能可在陶瓷等材料上实现极高品质雕刻。高功率密度带来更多前所未有的切割及雕刻工艺选择，且处理速度远超无非对称光学的激光头。
| 煤质复合板 | ||||
| 工艺 | 厚度 | 进给速度 | 气流 | |
| 切割 | 1mm (0.0393") | 500 mm/min | 10-20L/min | |
高端细致软质材料雕刻与切割
PLH3D-XT-50激光头由于光斑宽度小于50μm，可对材料实现极细、均匀的切割线。对比而言，人体红细胞约为5-10μm，单根头发直径为50-20μm。
其他PLH3D-XT-50应用案例库
Opt Lasers内置激光二极管驱动器——激光头核心部件
Opt Lasers 同时也是激光二极管驱动器的制造商。凭借多年积累的研发经验，我们设计出高效率、低功耗、低热量的驱动器。此外，该驱动器为市场上速度最快的专用雕刻激光驱动器，最大支持30 kHz 调制信号输入。采用6 W 高速切割及雕刻激光，在雕刻精细细节或小半径转角时不再受限，因激光控制器可读取所有必要信号。
CNC 控制器可高速输出调制信号，因此30 kHz并不构成瓶颈。因此，高速驱动器在该类设备中至关重要。该驱动器每秒可处理30,000条指令，显著提升功率控制的精度与分辨率。驱动器最大输出电流6 A，最佳工作电流在3-4 A，保证安全余量和使用寿命。
大功率高频率激光二极管驱动器
- 最大输出电流能力：5 A
- 典型输出电流：3-3.5 A
- 输入电压12-24 V
- 集成微控制器，支持温度监控与软启动
- 过温保护系统：45 °C 1
- 二极管软启动保护
- 静电放电（ESD）保护
- 反向电压保护
- 过流保护
- 紧凑尺寸，效率高达90%
- 连续工作模式（CW）与输入控制模式
- PWM/TTL及模拟信号输入
- 调制带宽：0-30 kHz
产品技术参数
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| 光学输出功率 | 0.5W | 6.0W |
| 波长 | 405 | 450 |
| >光斑尺寸 | 10 µm × 4 µm | 50 µm × 4 µm |
| 激光雕刻应用分辨率 | 3100 DPI | 500 DPI |
| 激光头尺寸（长×宽×高） | 40 x 55 x 140 mm (1.6 x 1.7 x 5.51 in.) |
|
| 激光头重量（典型） | 300g | |
| 风扇流量 | 43 m³/h（25 CFM） | |
| 风扇噪音 | 58 dBA | |
| 安装孔位排布 | 4孔，24 x 15 mm (0.94 x 0.59 in.) |
|
| 安装孔规格 | M3 x 0.5 x 4.5 mm | |
| 最大环境温度 | 40°C (113°F) | |
| 调制输入通道数 | 2 | |
| 调制输入1 | 模拟/TTL/PWM, 0 – 5 V |
|
| 调制输入21 | TTL/PWM 0 – 24 V | |
| 推荐PWM基频 | 5 – 10 kHz | |
| 最大调制带宽 | 30 kHz | |
| 输入阻抗1和2 | >1 kΩ | |
| 电源电压 | 12 – 24 V | |
| 12 V电源最小电流 | 2.5 A | |
| 24 V电源最小电流 | 1.25 A | |
| 最大功耗 | 20 W | 30 W |
重要补充信息：
- 请注意，本产品不是玩具。
- 激光辐射即使经扩散或反射后仍具危险。
- 务必为CNC机床配置430 – 480 nm专用激光防护滤光片，以避免反射辐射危害。
- 严禁将激光头对准人员或动物。
- 请勿触摸激光束，防止灼伤或其他伤害。
- 材料切割过程中请勿直视激光束或烧蚀点。
- 激光辐射——避免眼部或皮肤直接/散射照射。
- 4级激光产品。
uSpot镜头升级与XT-50对比：uSpot镜头升级现已停产，被技术更先进的XT-50激光头所取代。uSpot升级仅可实现125 DPI与593 kW/cm²光功率密度，XT-50可达到564 DPI及2469 kW/cm²光功率密度。
PLH3D-XT-50蓝光切割与雕刻激光头配备双独立控制输入。
调制输入#1支持0 - 5 V或0-10 V模拟功率调制
调制输入#2支持0 - 3.3V、0 - 5 V、0 - 10 V或0 - 24 V的TTL/PWM，输入电压超过1.8 V即驱动激光输出。
重要提示： 不可同时连接调制输入1与调制输入2，否则可能导致雕刻激光器异常。
重要提示： PLH3D-XT-50雕刻激光器须独立使用高品质电源，避免与步进电机或其他高阻抗设备共用电源，否则可能损坏激光二极管。
重要提示： 在光亮表面/金属或喷涂金属雕刻时，建议将激光头倾斜5-7度，防止激光束反射回激光头内的二极管。
