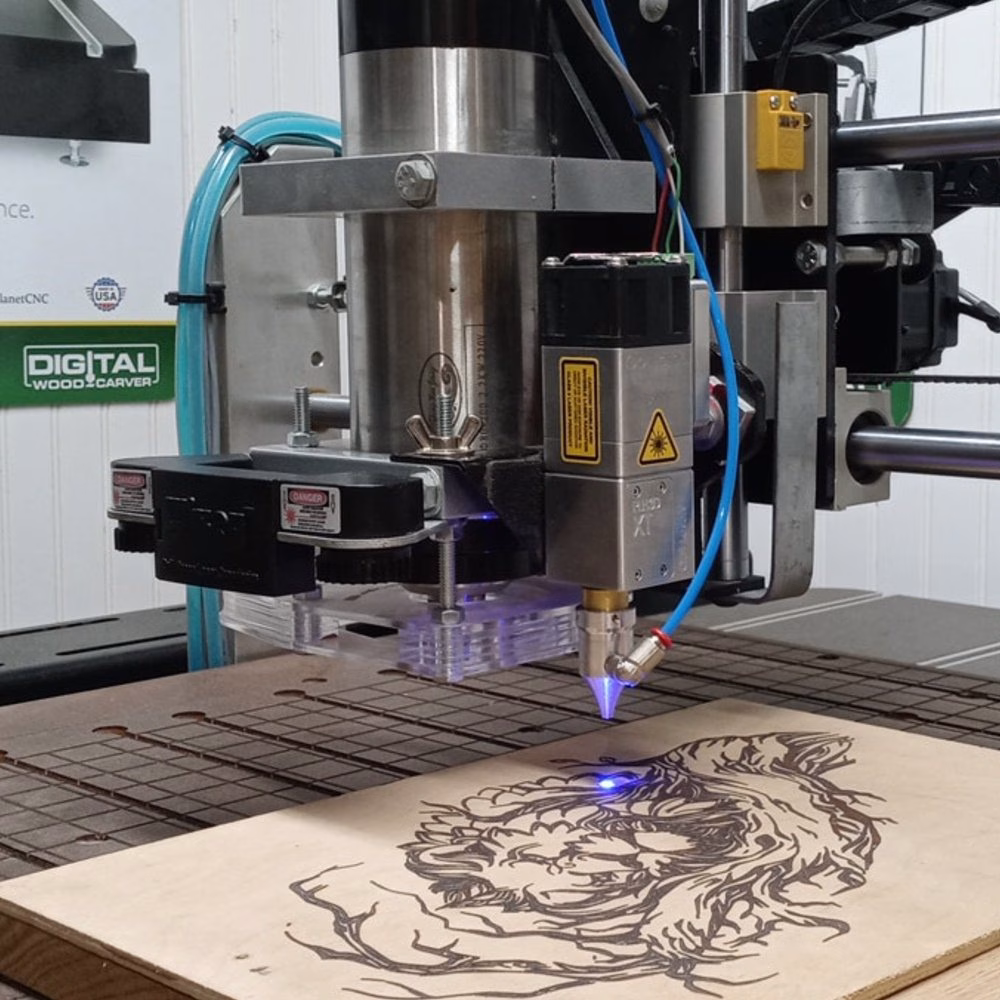

Ultra-HD Carver Digital din lemn performant Laser PLH3D-XT-50, Duza de Aer HP

De ce o mașină CNC de la DWC și un laser PLH3D-XT-50 reprezintă o combinație excepțională pentru ani de zile?

Click aici pentru a achiziționa mașina CNC completă de la Digital Wood Carver sau kitul Opt Lasers pentru mașinile lor CNC!

Sumar Mașini CNC DWC

Caracteristici & Beneficii ale capului laser de tăiere și gravare PLH3D-XT-50 în detaliu

Spot pătrat, microscopic & ajustabil 25 - 500 DPI

Toate capetele laser din seria PLH3D-XT se remarcă prin spotul pătrat, ajustabil și microscopic atunci când este necesar. Ajustând înălțimea capului laser față de material, se poate regla dimensiunea spotului până la 2mm. Capul laser PLH3D-XT-50 atinge o lățime a spotului sub 50um la focalizare perfectă. Spotul pătrat permite detalii perfecte la rasterizarea graficilor și asigură grosime constantă a liniei de tăiere, astfel ca și cele mai mici detalii sunt reproduse fidel după proiect. Cu XT-50 puteți obține o rezoluție ultra HD de peste 500 DPI sau grava formate mari sau imagini la până la 25DPI.

Densitate Mare de Putere

Densitatea de putere este definită ca puterea concentrată într-o anumită arie. Tipic este specificată în kilowați pe cm2 sau mm2 (kW/cm2 sau kW/mm2). Acest parametru este unul dintre cele mai cruciale pentru tăierea sau gravarea diferitelor materiale. Capetele laser PLH3D-XT sunt proiectate pentru a obține o dimensiune redusă a spotului, ceea ce conduce la o creștere proporțională a densității de putere. Densitatea crescută de putere deschide noi posibilități de tăiere și gravare. În plus, procesele sunt semnificativ mai rapide față de capetele laser fără optică anamorfică. De exemplu, cu XT-50 puteți grava (nu doar marca) oțel inoxidabil și oțel de scule.

Tăiere și Gravare - Laserul albastru PLH3D-XT-50 permite tăierea și gravarea diverselor materiale precum lemn, carton, cauciuc, hârtie, textile, piele, plastic, balsa, placaj și multe altele, precum și marcarea oțelului inoxidabil, a titanului și a subtipurilor de oțel cu conductivitate termică redusă. Pentru mai multe detalii, consultați secțiunea Manuale și Articole.

Securitate îmbunătățită - Capul laser de tăiere și gravare este dotat acum cu un LED de semnalizare „Armat”. De fiecare dată când capul laser pentru gravare este conectat la sursa de alimentare, LED-ul se aprinde. În plus, LED-ul va indica supraincalzirea, dacă apare. Când temperatura ambientală a mediului în care capul laser pentru gravare funcționează în regim CW depășește 40⁰C (104⁰F), LED-ul va începe să clipească. Această avertizare semnalează că temperatura este pe punctul de a depăși limita de funcționare. Dacă temperatura ambientală ajunge la 45⁰C (113⁰F) sau mai mult, LED-ul nu va mai fi funcțional, iar capul laser se va opri automat.

Lentilă presetată din fabrică - Capul laser de gravare este livrat cu lentila montată și ajustată pentru focalizare la 60,0 mm (măsurată de la suprafața frontală a capului laser la planul de gravare). Această distanță de focalizare are o dimensiune a spotului optimizată, potrivită pentru numeroase aplicații de tăiere și gravare cu laser. Aceasta este distanța de focalizare optimizată recomandată pentru utilizare inițială!

Versatilitate semnal intrare și comutator analogic 5/10V - Driverul integrat permite acceptarea diferitelor semnale: 0 – 5 V semnal analogic și 0 – 5 V, 0 – 10 V sau 0 – 24 V pentru semnal PWM/TTL. Capul laser de gravare este dotat cu un comutator suplimentar pentru intrarea analogică de 10 V. Intrarea de Modulație 1 a laserului de tăiere și gravare poate fi comutată de la 0–5 V analog la 0–10 V analog. Acest upgrade asigură o versatilitate crescută și compatibilitate cu mai multe mașini CNC și imprimante 3D. Consultați manualul de utilizare pentru modificarea domeniului de tensiune pe Modulation Input 1.

Driver integrat în capul laser de gravare - Opt Lasers este prima companie care a integrat driverul laser pentru diodă direct în capul laser de tăiere și gravare. Conexiunea scurtă între dioda laser și driver asigură o protecție mai bună a diodei, posibilitatea de modulare rapidă a curentului și elimină efectele de inductanță la pornire. Spre deosebire de generația anterioară de drivere, driverul pentru dioda de gravare are eficiență îmbunătățită, generează mai puțin zgomot și este construit cu componente de și mai înaltă calitate, garantând o fiabilitate ridicată și o durată de viață extinsă.

Compatibilitate cu diverse surse de alimentare - 12 – 24 V, convertorul DC-DC integrat de înaltă eficiență reglează tensiunea de intrare la tensiunea de funcționare adecvată pentru diodă, reducând cantitatea de căldură generată și asigurând protecție la supratensiune.

Nu necesită răcire suplimentară 24 ore / 7 zile - Acest laser de gravare cu greutate redusă, 300g (10,6 oz), nu necesită răcire suplimentară și poate funcționa continuu, 24 ore din 24, 7 zile din 7. Corpul capului laser acționează ca radiator, iar designul ventilatorului îi permite să funcționeze drept duză de aer, protejând lentila de fum și asigurând totodată răcirea capului laser. Testarea riguroasă pe zeci de prototipuri a permis optimizarea formei radiatorului și asigurarea unei răciri eficiente fără a compromite designul compact al modulului. Forma distinctă a capetelor laser pentru tăiere și gravare oferă cea mai bună răcire posibilă pentru o diodă laser de 6W. Numeroase prototipuri au fost testate pentru determinarea soluției optime de răcire a diodei laser. Designul actual permite creșterea cu doar 2-3 grade Celsius după o oră de funcționare continuă la putere maximă.

Cel mai puternic ventilator disponibil din această clasă – răcirea nu este singura sarcină pe care o îndeplinește ventilatorul – 43 m³ de aer pe oră (25 CFM) îl transformă într-un sistem excelent de evacuare a fumului. În plus, durata de viață a ventilatorului este de 70.000 de ore.

Compatibil cu accesorii pentru ușurință în utilizare – ușurința în lucru și siguranța sunt cruciale pentru noi. Accesoriile produse sunt de cea mai înaltă calitate, prelucrate pe mașini CNC, ceea ce face munca simplă și sigură. Consultați accesoriile pregătite pentru seria PLH3D.

Personalizare OEM disponibilă pentru producătorii de imprimante 3D și mașini CNC.

Aplicații exemplificative

Capetele laser de gravare PLH3D-XT-Series vă permit să răspundeți celor mai ridicate cerințe și să vă realizați pe scară largă nevoile de prelucrare atât pe materiale moi, cât și dure.

Oțel inoxidabil
Operație	Viteză avans	Debit aer
Gravare	5mm/s (11.8 IPM)	5L/min

Gravare metal de precizie excepțională

Capetele laser de gravare PLH3D-XT-Series au fost proiectate ca o serie de capete laser specializate pentru gravare la rezoluție extrem de înaltă și tăiere a materialelor subțiri cu linii ultra-fine. Bazate pe capetele laser de 6W, capetele XT-Series au moștenit toate avantajele acestora: versatilitate, dimensiuni compacte și driver de mare viteză. Spotul microscopic permite realizarea de gravuri precise și de mici dimensiuni pe o gamă largă de materiale, inclusiv oțel inoxidabil.

Placă ceramică
Operație	Viteză avans	DPI
Gravare	2500/min	423

Gravare Ultra-HD pe plăci ceramice

Capacitatea de 500 DPI permite realizarea de gravuri de calitate remarcabilă pe materiale precum plăcile ceramice. Densitatea ridicată a puterii deschide noi posibilități tehnologice pentru tăiere și gravare. În plus, procesele sunt mult mai rapide comparativ cu capetele laser fără optică anamorfică.

Cărbune Duplex
Operație	Grosime	Viteză avans	Debit aer
Tăiere	1mm (0.0393")	500 mm / min</td>	10-20L/min

Gravare & tăiere de înaltă definiție pe materiale moi

Capetele laser PLH3D-XT-50, datorită spotului sub 50um, permit tăierea materialelor cu atenție la linia de tăiere fină și uniformă. Spre comparație, un eritrocit uman are 5-10um, iar un fir de păr uman are 50-20um.

Alte exemple de aplicații PLH3D-XT-50
