Лазер для цифровой ультра-HD высокопроизводительной гравировки по дереву PLH3D-XT-50, форсунка высокого давления (HP Air Nozzle)

Почему станок с ЧПУ от DWC и лазер PLH3D-XT-50 — отличное сочетание на годы?

Нажмите здесь, чтобы приобрести полный комплект станка с ЧПУ от Digital Wood Carver или комплект Opt Lasers для их станков с ЧПУ!

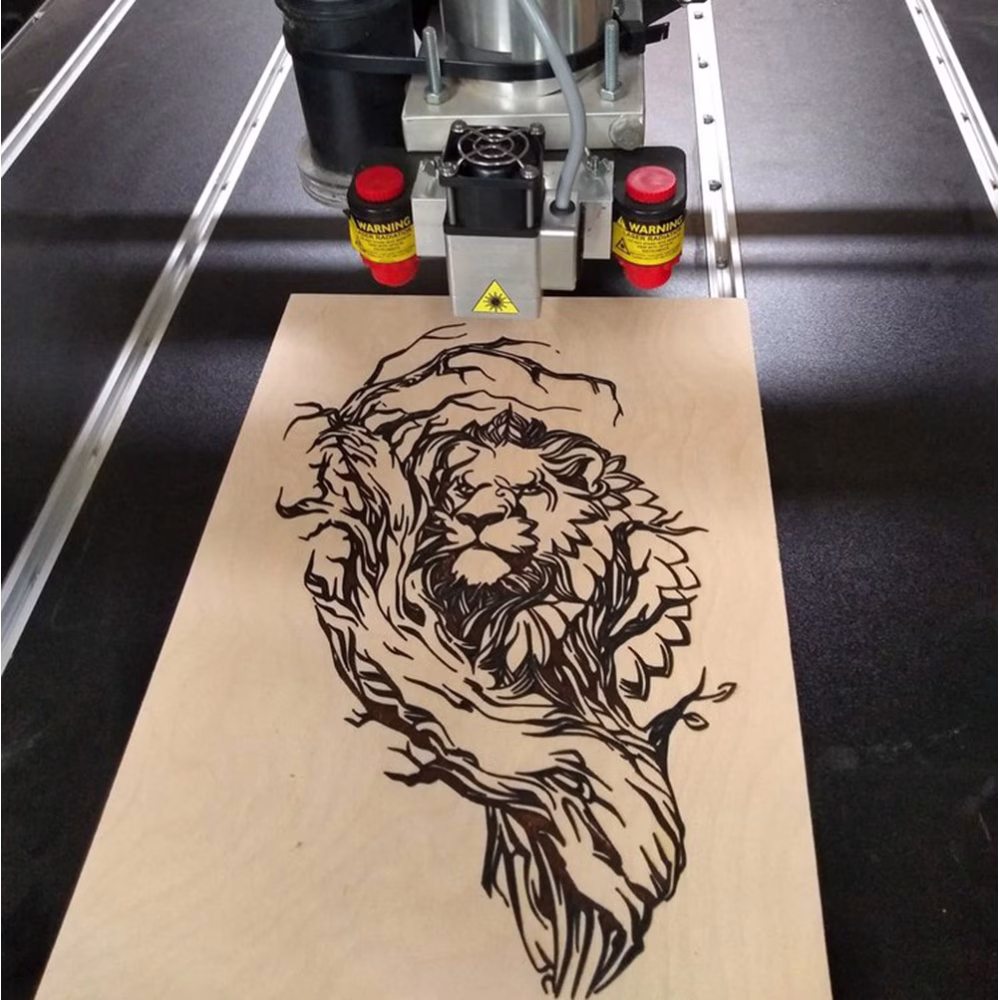

Обзор станков с ЧПУ DWC

Особенности и преимущества лазерной головки для резки и гравировки PLH3D-XT-50 — подробно

Регулируемое микроскопическое квадратное пятно: 25–500 DPI

Все лазерные головки PLH3D-XT-Series отличаются регулируемым микроскопическим (при необходимости) квадратным пятном. Изменяя высоту лазерной головки над материалом, можно настраивать размер пятна до 2 мм. Лазерная головка PLH3D-XT-50 достигает ширины пятна менее 50 мкм при идеальном фокусе. Квадратное пятно позволяет достичь максимальной детализации при растрировании графики и гарантирует постоянную толщину линии резки, что обеспечивает точное воспроизведение даже мелких элементов дизайна. С XT-50 возможна ультра-HD-гравировка с разрешением более 500 DPI или масштабные форматы/изображения с разрешением до 25 DPI.

Высокая плотность мощности

Как известно, плотность мощности определяется как количество энергии на определённой площади. Обычно выражается в киловаттах на см2 или мм2 (кВт/см2 или кВт/мм2). Этот параметр является одним из ключевых для резки и гравировки различных материалов. Лазерные головки PLH3D-XT-Series спроектированы для минимизации размера пятна, что прямо пропорционально увеличивает плотность мощности. Более высокая плотность мощности открывает новые возможности для лазерной резки и гравировки. Кроме того, процессы резки и гравировки существенно ускоряются по сравнению с головками без аноморфотной оптики. Например, с XT-50 можно выполнять не только маркировку, но и гравировку нержавеющей и инструментальной стали.

Резка и гравировка — PLH3D-XT-50 (синий лазер) позволяет резать и гравировать различные материалы, включая древесину, картон, резину, бумагу, текстиль, кожу, пластик, бальзу, фанеру и другие, а также выполнять маркировку по нержавеющей стали, титану и мало-теплопроводным сталям. Подробности — в разделе инструкций и статей.

Улучшенная безопасность — лазерная головка теперь оснащена светодиодным индикатором «Armed». Каждый раз, когда головка подключена к источнику питания, светодиод активируется. Дополнительно индикация срабатывает при перегреве. При превышении температуры окружающей среды 40°C при работе в режиме CW индикатор начнёт мигать — это предупреждение о достижении максимальной рабочей температуры. При 45°C и выше индикация отключается, а головка автоматически выключается.

Линза, настроенная на заводе — головка поставляется с установленной и настроенной линзой для фокусировки на 60,0 мм (от передней поверхности головки до рабочей плоскости). Это оптимальное фокусное расстояние для большинства применений по резке и гравировке. Рекомендуется начинать именно с этой настройки!

Гибкость входных сигналов и переключатель аналогового входа 5/10В — встроенный драйвер поддерживает различные типы сигнала: аналоговый 0–5В, а также PWM/TTL-сигналы 0–5В, 0–10В или 0–24В. Головка теперь оснащена дополнительным переключателем для аналогового входа 10В. Вход модуляции 1 для резки/гравировки можно переключить с 0–5В на 0–10В. Это обеспечивает ещё большую универсальность и совместимость с широким спектром ЧПУ и 3D-принтеров. Подробности по смене диапазона напряжения — в руководстве пользователя.

Встроенный драйвер внутри лазерной головки — Opt Lasers стала первой компанией, интегрировавшей драйвер лазерного диода непосредственно в головку для резки и гравировки. Короткое соединение между диодом и драйвером обеспечивает повышенную защиту диода, возможность высокочастотной модуляции тока, а также устраняет индуктивные эффекты при включении. В отличие от предыдущего поколения, драйвер нового поколения обладает повышенной эффективностью, пониженными шумами и выполнен из ещё более надёжных компонентов, что обеспечивает ресурс и надежность лазерной головки.

Работа от широкого диапазона источников питания — 12–24В: интегрированный высокоэффективный DC-DC преобразователь приводит напряжение к требуемому рабочему уровню диода, что сокращает тепловыделение и обеспечивает защиту от перенапряжения.

Не требуется дополнительное охлаждение — 24/7 Эта компактная лазерная головка массой 300 г (10,6 унций) не требует дополнительного охлаждения и может работать непрерывно 24 часа в сутки, 7 дней в неделю. Корпус выполняет функцию радиатора, а конструкция вентилятора совмещает функцию воздушного сопла для защиты объектива от дыма при одновременном охлаждении головки. Многоступенчатые испытания десятков прототипов позволили оптимизировать форму радиатора для эффективного охлаждения при сохранении компактности. Уникальная геометрия головки обеспечивает наилучший способ отвода тепла для лазерного диода 6 Вт. После одного часа непрерывной работы на полной мощности температура увеличивается всего на 2–3 градуса Цельсия.

Самый мощный вентилятор среди аналогов — помимо охлаждения, вентилятор удаляет дым: 43 м³/ч (25 CFM) формируют эффективную систему борьбы с продуктами горения. Срок службы — 70 000 часов.

Совместимость с аксессуарами для удобства эксплуатации — удобство и безопасность для нас приоритетны. Вся оснастка производится на станках с ЧПУ, что гарантирует качество и эргономику. Ознакомьтесь с ассортиментом аксессуаров для серии PLH3D.

Возможна OEM-кастомизация для производителей 3D-принтеров и ЧПУ оборудования.

Примеры применения

Лазерные головки для гравировки PLH3D-XT-Series позволяют решать самые сложные задачи и реализовывать широкий спектр требований при обработке как мягких, так и твёрдых материалов.

Нержавеющая Сталь
Операция	Скорость подачи	Поток воздуха
Гравировка	5 мм/с (11.8 IPM)	5Л/мин

Высокоточная лазерная гравировка металла

Лазерные головки PLH3D-XT-Series специально разработаны для гравировки с крайне высоким разрешением и резки тонких материалов с ультратонкими линиями. Основываясь на серии лазеров 6W, головки XT-Series унаследовали их преимущества: универсальность, компактные размеры и высокоскоростной драйвер. Микроскопический диаметр пятна позволяет создавать точные и миниатюрные нанесения на различных материалах, включая нержавеющую сталь.

Керамическая плитка
Операция	Скорость подачи	DPI
Гравировка	2500/мин	423

Ультра-HD гравировка керамической плитки

Возможность работы при 500 DPI позволяет получать превосходное качество изображений на таких материалах, как керамическая плитка. Высокая плотность мощности открывает новые возможности для резки и гравировки, а производительность существенно выше по сравнению с головками без аноморфотной оптики.

Угольный дуплекс
Операция	Толщина	Скорость подачи	Поток воздуха
Резка	1мм (0.0393")	500 мм/мин</td>	10-20Л/мин

Высокодетализированная резка и гравировка по мягким материалам

Лазерные головки PLH3D-XT-50, благодаря ширине пятна менее 50 мкм, также позволяют производить резку с максимально тонкой и равномерной линией. Для сравнения: размер эритроцита человека — 5–10 мкм, а диаметр человеческого волоса — 50–20 мкм.

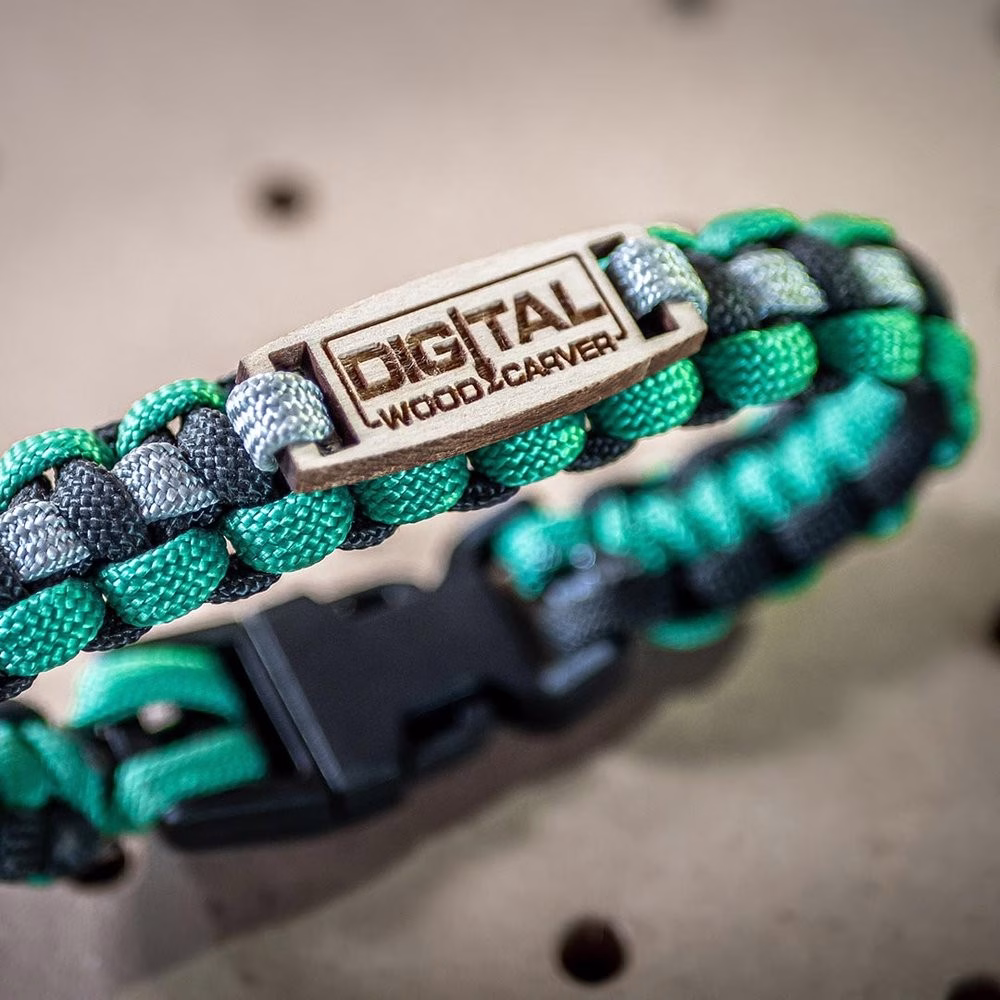

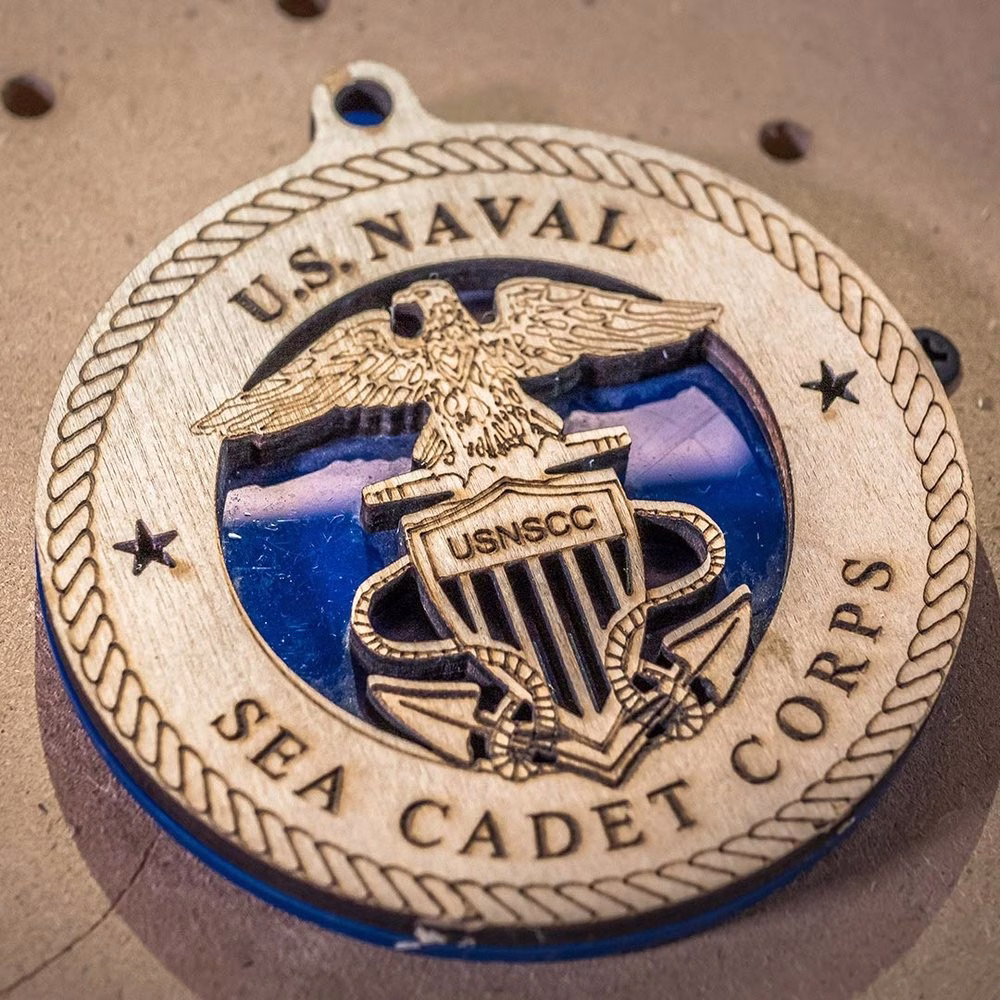

Другие примеры применения PLH3D-XT-50

Встроенный драйвер лазерного диода Opt Lasers — сердце лазерной головки

Opt Lasers также является производителем драйверов для лазерных диодов. Благодаря нашему многолетнему опыту мы разработали драйвер с очень высоким КПД, низким энергопотреблением и минимальным тепловыделением. Кроме того, это самый быстрый специализированный драйвер для гравировальных лазеров на рынке, поддерживающий сигналы до 30 кГц. Использование 6 Вт лазера для резки и гравировки на высокой скорости больше не вызывает проблем при работе с малыми деталями или при малых радиусах поворота, так как контроллер гравировального лазера способен принимать все необходимые сигналы.

CNC-контроллеры способны отправлять модуляционные сигналы с высокой скоростью, поэтому 30 кГц для них не является проблемой. По этой причине драйвер с высокой скоростью критически важен для такого устройства. Драйвер способен обрабатывать 30 000 инструкций в секунду, что обеспечивает повышенную точность и разрешение в управлении мощностью. Максимальный ток драйвера составляет 6 A, а работа в диапазоне 3–4 A гарантирует запас по току и увеличенный срок службы драйвера.

Драйвер для лазерных диодов с высоким током и высокой частотой

• Максимальный выходной ток: 5 A
• Типовой выходной ток: 3–3,5 A
• Входное напряжение: 12–24 V
• Интегрированный микроконтроллер для измерения температуры и функции плавного запуска
• Система тепловой защиты: 45 °C 1
• Плавный запуск для защиты диода
• Защита от электростатического разряда (ESD)
• Защита от обратного напряжения
• Защита от перегрузки по току
• Компактные размеры и КПД 90%
• Режим CW и режим управления входом
• PWM/TTL и аналоговые входы
• Полоса пропускания модуляции: 0–30 кГц

Технические характеристики продукта

Важная дополнительная информация:

• Помните, что это не игрушка.
• Лазерное излучение опасно даже при рассеивании или отражении от любых поверхностей.
• Всегда используйте подходящий лазерный фильтр на вашем CNC-станке, предназначенный для диапазона 430–480 нм, чтобы исключить эффект отраженного излучения.
• Никогда не направляйте лазерную головку на людей или животных.
• Не прикасайтесь к лучу, это может вызвать ожоги или другие травмы.
• Не смотрите на лазерный луч или пятно во время резки материала.
• Лазерное излучение — избегайте попадания прямого или рассеянного излучения на глаза и кожу.
• Лазерный продукт класса 4.

Модернизация uSpot Lens по сравнению с XT-50: модернизация uSpot Lens, теперь снятая с производства, была заменена нашей лазерной головкой XT-50, которая значительно технологически превосходит предыдущий uSpot Upgrade. Если uSpot Lens Upgrade обеспечивал 125 DPI и оптическую плотность мощности 593 кВт/см², то XT-50 дает 564 DPI и оптическую плотность мощности 2469 кВт/см².

Лазерная головка PLH3D-XT-50 синего диапазона для резки и гравировки оснащена двумя независимыми каналами управления.

Вход модуляции №1 принимает 0–5 V или 0–10 V для аналоговой модуляции мощности

Вход модуляции №2 принимает 0–3,3V, 0–5V, 0–10V или 0–24V для TTL/PWM, активируя лазер при напряжении выше 1,8 V.

Внимание: Не подключайте одновременно входы Modulation Input 1 и Modulation Input 2. Это может привести к некорректной работе гравировального лазера.

Внимание: Лазер для гравировки PLH3D-XT-50 должен питаться от высококачественного источника питания, к которому не подключены другие устройства. Обратите внимание: подключение лазера к одному источнику питания с шаговым двигателем или другим оборудованием с высоким импедансом не рекомендуется. Это может привести к повреждению лазерного диода.

Внимание: При гравировке по отражающим или окрашенным металлическим поверхностям рекомендуется наклонять лазерную головку на 5–7 градусов, чтобы предотвратить отражение лазерного луча обратно на лазерные диоды внутри головки.
