Kit de Atualização Laser Avid Pro CNC com PLH3D-15W e Cabeçote de Gravação, com implantação Z pneumática

O Sistema de Laser de Diodo Avid CNC 15W tem sido um acessório confiável e versátil para os sistemas de corte com spindle da Avid CNC, permitindo a gravação de precisão e cortes finos em diversos materiais.

Apesar de não ser mais a unidade mais potente da linha, o sistema de 15W ainda oferece excelente desempenho com 15 watts reais de potência óptica. Ele pode processar eficazmente materiais à base de madeira, couro, têxteis, polímeros e gravar superfícies como alumínio anodizado e aço-carbono.

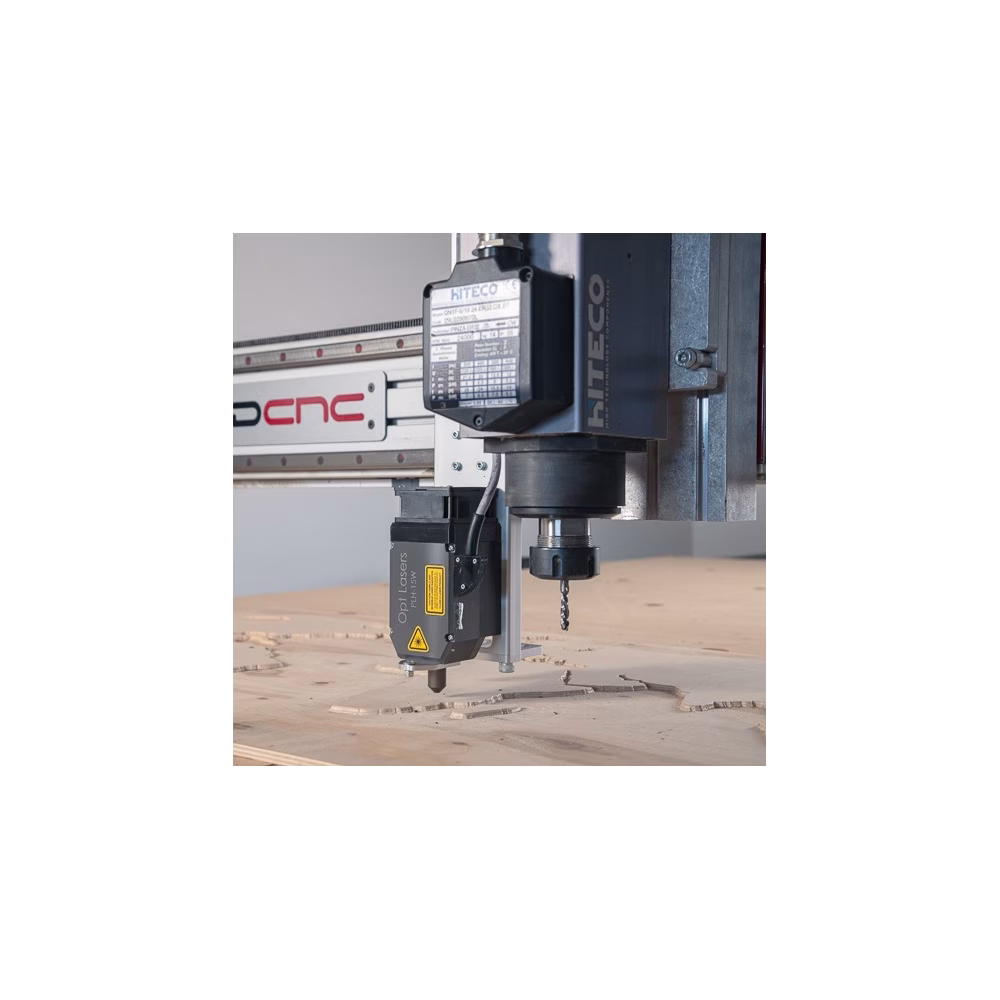

Seu design compacto inclui um sistema de implantação Z pneumático automatizado, permitindo que o laser seja montado em qualquer lado do eixo Z PRO. O sistema movimenta o laser rapidamente para a posição de corte e o retrai quando não está em uso, facilitando transições suaves entre operações de laser, spindle ou plasma.

Para projetos ainda mais exigentes, a Avid agora oferece o sistema XT8 com até 45W de potência óptica – a cabeça de laser mais avançada e capacitada disponível na linha da Avid.

Clique Aqui e COMPRE AGORA XT8 45W - Diretamente da Avid CNC!

Recursos da Atualização de Laser Avid CNC:

• O laser de diodo Opt Lasers 15 Watt continua sendo um dos acessórios de laser mais robustos para sistemas CNC, oferecendo desempenho confiável para gravação e corte leve. Embora não seja mais o modelo de maior potência disponível, é ideal para usuários que buscam precisão e versatilidade.
• Corta até 3mm de compensado em uma única passagem e pode gravar alumínio anodizado, aço-carbono e aço inoxidável. Seu feixe fino de 0,007” permite trabalhos com detalhes intrincados em uma grande variedade de materiais.
• O laser integra-se à Placa de Toque Automática Z da Avid para referência precisa de material, com rotina de calibração que permite alternar facilmente entre spindle e laser, usando desvios definidos.
• Construído em alumínio usinado de padrão industrial, o sistema oferece alta precisão e foi projetado para operação prolongada. Possui cabeça de laser de diodo de alto ciclo de operação desenvolvida por líder reconhecida do setor.
• O sistema de implantação pneumática permite que o laser desça automaticamente para a posição de uso e se retraia acima do spindle após o uso. Não há necessidade de desacoplamento manual entre operações, tornando o processo fluido e eficiente.
• Segurança é prioridade — o laser é orientado para baixo e inclui óculos de proteção OD7+, além de um sistema de ativação com chave. Foi projetado para permanecer na máquina sem expor o usuário ao feixe ativo.
• Um sistema de segurança com mola mantém o laser retraído caso haja perda de pressão de ar ou acionamento do botão de emergência. Um sensor de ar integrado no quadro de comando alerta o usuário caso o sistema não esteja pronto para uso.

Apresentação da Unidade Laser PLH3D-15W Avid CNC

Aplicações do Laser PLH3D-15W

Marcenaria

A gravação a laser azul pode produzir padrões detalhados com bordas arredondadas, além de escurecer a cor da madeira. A gravação a laser permite gravar logotipos ou fotos, o que não pode ser feito com fresas convencionais. Com o PLH3D-15W, você pode gravar a laser madeira e materiais à base de madeira, incluindo cortiça, aglomerado, painel de partículas, amieiro, cerejeira, bordo, MDF, basswood, balsa, lâminas, MDF e HDF. Para estas aplicações, a velocidade é essencial. O PLH3D-15W garante que sua empresa ou oficina doméstica esteja sempre à frente. Altos níveis de absorção de potência óptica permitem gravar compensado a 100 mm/s.

Trabalhos em Couro

Outra aplicação interessante do PLH3D-15W é a marroquinaria. É possível gravar e cortar a laser couro de flor superior, couro de flor integral, couro corrigido e couro reconstituído. Esta cabeça de laser de 15W corta couro de 1,3 mm de espessura em uma única passagem a 21 mm/s (equivalente a 75 m por hora, ou 1,8 km (1,1 mi) por turno de 24h de máquina laser). Isso ocorre sem carbonizar as bordas. Pode gravar couro a >100 mm/s com 40% de potência.

Ampla Gama de Têxteis

A alta absorção da luz laser azul por diversos materiais permite cortes rápidos sem danificar as camadas de proteção utilizadas no corte têxtil. O corte e a gravação a laser azul são adequados para diferentes tipos de tecidos, incluindo Cordura™, Alcantara, feltro, nylon 1080 denier, jeans, algodão de fibra curta, lã, tartã, fleece, poliéster branco, softshell, seda, renda e linho. A alta densidade de potência possibilita o corte a laser de tecidos com fios reforçados com carbono e nylon, além de têxteis brancos. Muitos materiais robustos usados na produção de tendas, pipas e bolsas podem ser cortados a 60 mm/s.

Gravação em Aço Inoxidável

O PLH3D-15W também é eficiente para gravação de ligas de aço inoxidável. No exemplo da foto da faca, efetuamos a gravação a 6 mm/s. A cabeça de laser azul de 15W pode marcar aço inoxidável a 33 mm/s.

Gravação em Aço-Carbono

Não é possível gravar aço ferramenta e aços de alto teor de carbono com laser azul de 6W. Entretanto, nossos testes demonstraram que uma cabeça de laser azul de 15W pode gravar aço rápido assim como aço de baixa liga. O contraste e precisão permitem até mesmo gravar códigos QR funcionais.

Corte e Gravação em Plásticos

Outra aplicação do PLH3D-15W é o corte e gravação de polímeros sintéticos. É possível cortar e gravar a laser plásticos como policarbonato, ABS, acetal, nylon, acrílico, PLA, policarbonato, poliésteres, polímeros plásticos microsuperficiais, poliuretano, polietilenos, fluoropolímeros, PEI, polipropileno, fibra vulcanizada, PEEK, poliimidas, plásticos Rowmark®, PPO, poliestireno e filmes VCF. Nossos testes indicam que um laser azul de 15W pode cortar PMMA colorido em uma única passagem a 2,5 mm/s.



Características do Cabeçote Laser PLH3D-15W

Potência Óptica Incomparável em sua Classe

Utiliza múltiplos diodos laser azuis de alta potência para ampliação da potência óptica.

Bico de Ar de Alta Pressão Reduz Manutenção

Com o bico de ar de alta pressão, a limpeza das lentes é necessária até 10 vezes menos. O ar pressurizado também acelera o processo de corte e gravação, removendo a fumaça e evitando acúmulo excessivo de detritos na lente. Além disso, o fluxo direcionado resfria a área de trabalho, evitando defeitos e garantindo contraste uniforme na gravação.

Disponível com dois comprimentos de bico para corte de materiais finos e espessos

Alimentado por Diodos Laser Azuis

Diferentemente da luz infravermelha, a luz azul é mais facilmente absorvida por diversos materiais industriais. Isso se traduz diretamente em várias vantagens, incluindo menor consumo de energia e dissipação térmica mais compacta.

Eletrônica de Controle Integrada

Em muitos cabeçotes de laser, o diodo é conectado ao driver do diodo através de um cabo longo e o acoplamento é feito com conectores. Fios longos apresentam efeitos indutivos substanciais. Isso resulta em atrasos de resposta do diodo em relação ao driver do diodo e, por extensão, ocasiona linhas borradas. Conectores estão mais sujeitos a desconexão do que acoplamento via solda direta. Desconexões durante o processamento a laser podem danificar o cabeçote do laser.

Longevidade

Cabeçotes laser Opt Lasers são equipamentos de padrão industrial para máquinas CNC. As peças mecânicas são fabricadas em alumínio usinado. Nossos produtos são projetados com ênfase em otimização térmica. Investir em equipamentos de mais alta qualidade garante o melhor desempenho e custo-benefício.

Lentes Asféricas de Alta Precisão

Cada módulo de laser contém quatro lentes de precisão moldadas, praticamente livres de imperfeições. Associada a um revestimento antirreflexo multicamadas depositado a vácuo, esta solução proporciona desempenho óptico superior e densidade de potência de 1,5 MW/cm².

Sinergia de Potência e Ponto Focal Convergente

O sistema óptico combina os feixes provenientes de múltiplos diodos laser de alta potência e os foca em um ponto reduzido. Resulta em elevada densidade de potência que permite gravar diversos materiais, incluindo aço inoxidável, aço ferramenta e titânio.

Design Leve Compatível com Quase Qualquer CNC

Estrutura leve em alumínio, resultando em peso inferior a 800 g. Como um spindle típico de CNC pesa aproximadamente 1,8 kg, máquinas CNC podem operá-lo facilmente.

Integração Simples

Pode ser adaptado em quase qualquer máquina CNC, pois aceita sinais analógicos e PWM.

Potência Imediata

Sem necessidade de tempo de aquecimento

Especificações do Produto

Vídeo do Produto - Corte e Gravação Rápidos

Vídeo do Produto - Corte e Gravação em Única Passagem

Velocidades Típicas de Corte e Gravação com PLH3D-15W
