Пневматично управляван CNC комплект за лазерен ъпгрейд Avid Pro с глава за гравиране PLH3D-15W

Диодната лазерна система Avid CNC 15W е утвърден и многофункционален модул към фрезови системи на Avid CNC, осигуряващ прецизно гравиране и фино рязане на различни материали.

Въпреки че вече не е най-мощният лазерен модул в серията, 15-ватовата система предоставя отлични експлоатационни характеристики с реални 15 вата оптична мощност. Ефективно обработва дървесни материали, кожа, текстил, пластмаси и гравира повърхности като анодизиран алуминий и въглеродна стомана.

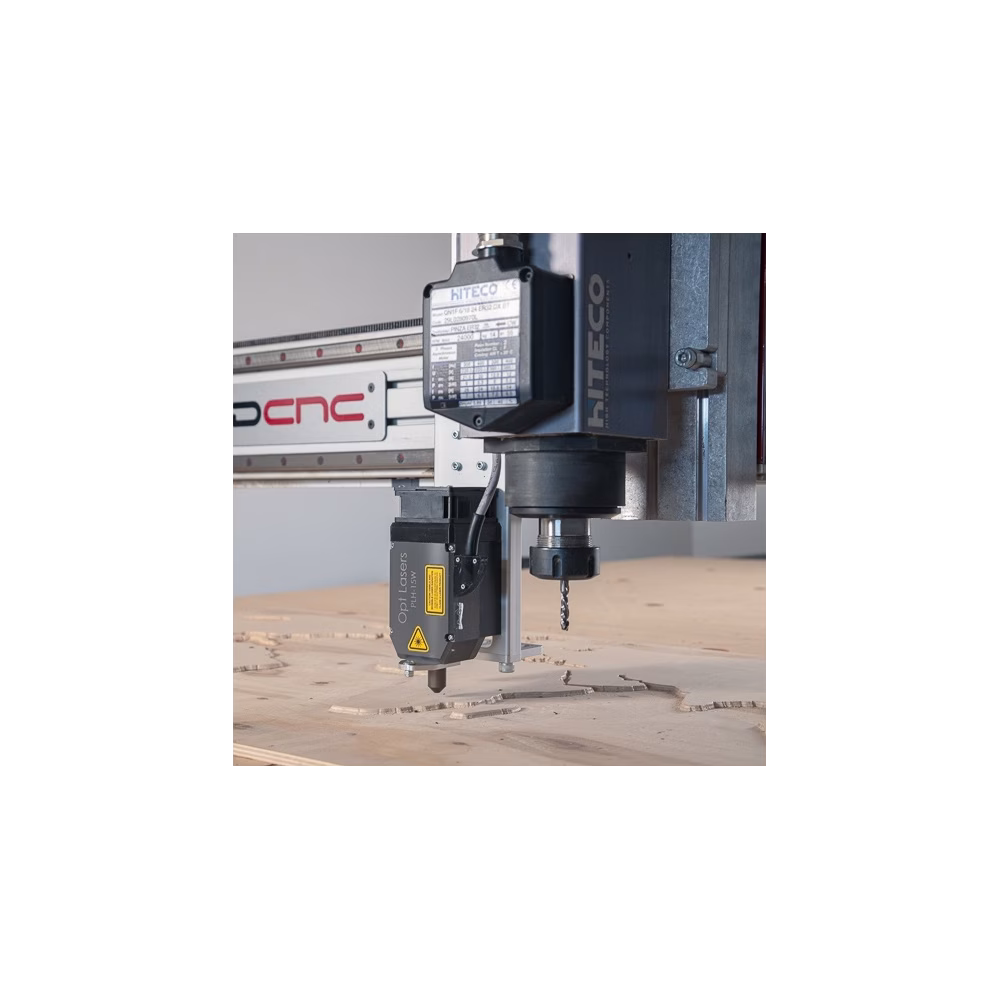

Компактната конструкция включва пневматично задвижвана система за позициониране по Z-оста, позволяваща монтаж на лазера от двете страни на PRO Z-оста. Лазерът се премества в работно положение за лазерно рязане и се прибира, когато не се използва, като осигурява плавен преход между лазерни, шпинделови или плазмени операции.

За още по-високи изисквания Avid вече предлага системата XT8 с до 45W оптична мощност – най-усъвършенстваната и високоефективна лазерна глава, налична в продуктовата гама на Avid.

Кликнете тук и КУПЕТЕ СЕГА XT8 45W – директно от Avid CNC!

Основни характеристики на лазерния ъпгрейд за Avid CNC:

• Оптичен лазер 15 вата остава сред най-способните допълващи лазери за CNC системи, осигурявайки надеждна работа при гравиране и леко рязане. Въпреки че вече не е моделът с най-висока мощност, той е идеален за потребители, търсещи прецизност и гъвкавост.
• Изрязва до 3 мм шперплат с един пас и може да гравира анодизиран алуминий, въглеродна и неръждаема стомана. Фината 0.007” широчина на лъча позволява изпълнение на детайлни работи върху широка гама материали.
• Лазерът се интегрира с Auto Z Touchplate на Avid за точно рефериране на материалите, а калибриращата процедура позволява лесно превключване между шпиндел и лазер с дефинирани офсети.
• Изграден от индустриално обработен алуминий, системата осигурява висока точност и е проектирана за продължителна експлоатация. Разполага с диодна лазерна глава за тежък работен цикъл, разработена от утвърден лидер в индустрията.

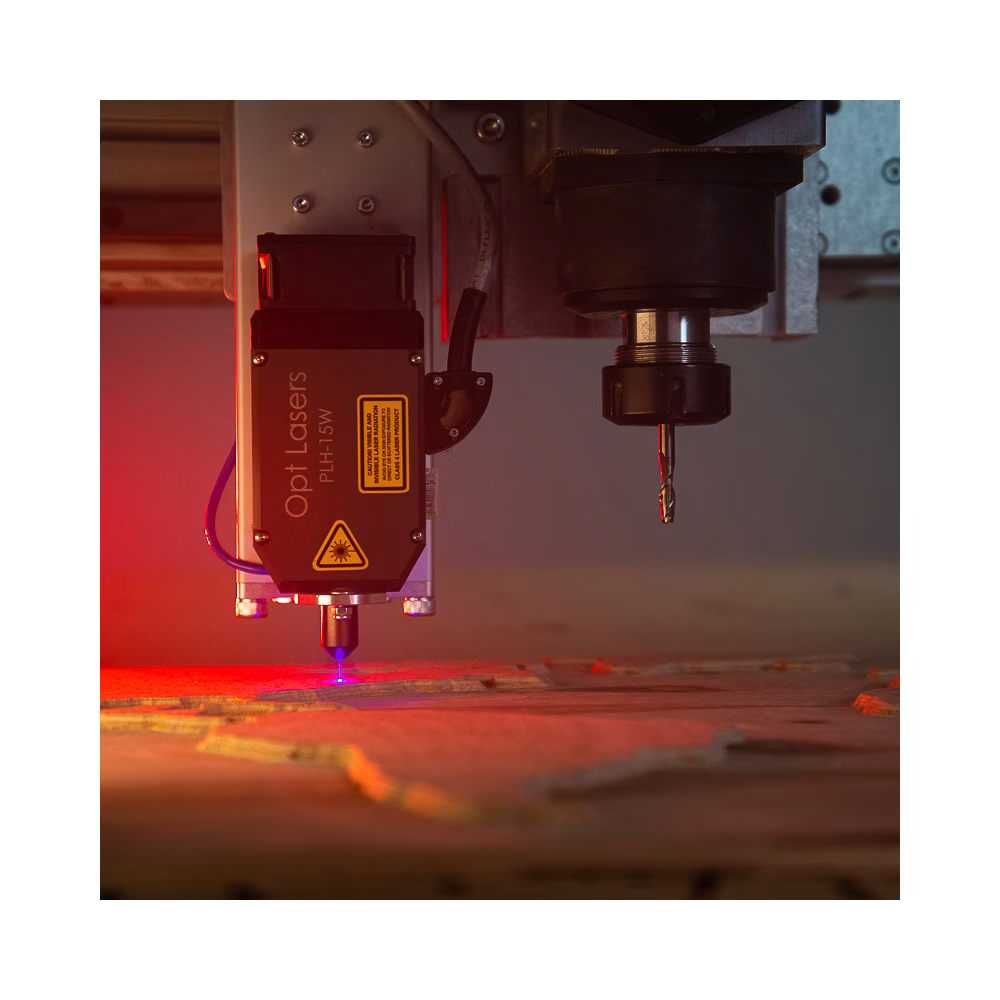

• Пневматичната система за позициониране позволява автоматично спускане на лазера в работно положение и прибиране над шпиндела след употреба. Не е необходима ръчна намеса между отделните операции, което осигурява безпроблемен и ефективен работен процес.
• Безопасността е приоритет — лазерната глава е насочена надолу и е снабдена със защитни очила OD7+ и система за въоръжаване с ключ. Лазерът е проектиран да остане върху машината без излагане на активен лъч към оператора.
• Пружинна обезопасителна система държи лазера прибран при загуба на налягане или при активиране на аварийното спиране. Интегриран въздушен сензор в контролното табло уведомява оператора, ако системата не е готова за експлоатация.

Презентация на лазерната глава PLH3D-15W за Avid CNC

Приложения на лазерната глава PLH3D-15W

Дървообработване

Гравирането с син лазер позволява създаване на детайлни шарки с обтекаеми ръбове, както и потъмняване на дървесината. Лазерното гравиране се използва за логотип или снимка, което е невъзможно с фрезови инструменти. С PLH3D-15W може да гравирате дърво и материали на дървесна основа, включително корк, ПДЧ, талашит, елша, череша, клен, MDF, липа, балса, фурнир, плоскости със средна и висока плътност. За тези приложения скоростта е от съществено значение. PLH3D-15W гарантира, че вашият бизнес или домашна работилница ще бъде винаги крачка напред – високата степен на абсорбция на оптична мощност позволява гравиране на шперплат със скорост 100 мм/сек.

Обработка на кожа

Още едно интересно приложение на PLH3D-15W е в кожарската индустрия. Може да гравирате с лазер и да режете лицева, цяла, коригирана и пресована кожа. Тази 15-ватова лазерна глава изрязва кожа с дебелина 1.3 мм с един пас при 21 мм/сек (еквивалентно на 75 м на час или 1.8 км при 24-часова работа на машината). Това се извършва без обгаряне на ръбовете. Може да гравира кожа със скорост над 100 мм/сек при 40% мощност.

Широка гама текстил

Високата абсорбция на синия лазерен лъч от множество материали позволява бързо рязане без увреждане на защитните слоеве, използвани при рязане на текстил. Синьото лазерно рязане и гравиране е подходящо за различни видове текстил, включително Cordura™, Alcantara, филц, 1080 дениева полиамидна прежда, дънков плат, късовлакнест памук, вълна, тартан, полар, бял полиестер, софтшел, коприна, дантела и лен. Високата плътност на мощността позволява лазерно рязане на текстил с въглеродно- и найлоново-армирани нишки, както и на бял текстил. Много устойчиви материали, използвани за палатки, хвърчила, чанти, могат да бъдат рязани при 60 мм/сек.

Гравиране на неръждаема стомана

PLH3D-15W доказва ефективността си и при гравиране на неръждаеми стоманени сплави. В примера с ножа на снимката гравирането е извършено със скорост 6 мм/сек. 15-ватова синя лазерна глава може да маркира неръждаема стомана при 33 мм/сек.

Гравиране на въглеродна стомана

Невъзможно е да се гравират инструментална стомана и високовъглеродни стоманени сплави с 6-ватова синя лазерна глава. Нашите тестове показват, че 15-ватовата синя лазерна глава може да гравира бързорежеща и обикновена стомана. Контрастът и прецизността позволяват гравиране дори на работещ QR код.

Рязане и гравиране на пластмаси

Друго приложение на PLH3D-15W е рязането и гравирането на синтетични полимери. Може да се режат и гравират пластмаси като поликарбонат, ABS, ацетали, найлон, акрил, PLA, поликарбонат, полиестери, микрослоеви пластмасови полимери, полиуретан, полиетилен, флуорполимери, PEI, полипропилен, вулканофибър, PEEK, полиимиди, Rowmark® пластмаси, PPO, полистирен и VCF фолиа. Например изпитванията показват, че 15-ватов син лазер може да изреже оцветен PMMA с един пас при 2.5 мм/сек.



Характеристики на лазерната глава PLH3D-15W

Без аналог в класа си по оптична мощност

Използва множество високoмощни сини лазерни диода за постигане на мащабируема оптична мощност.

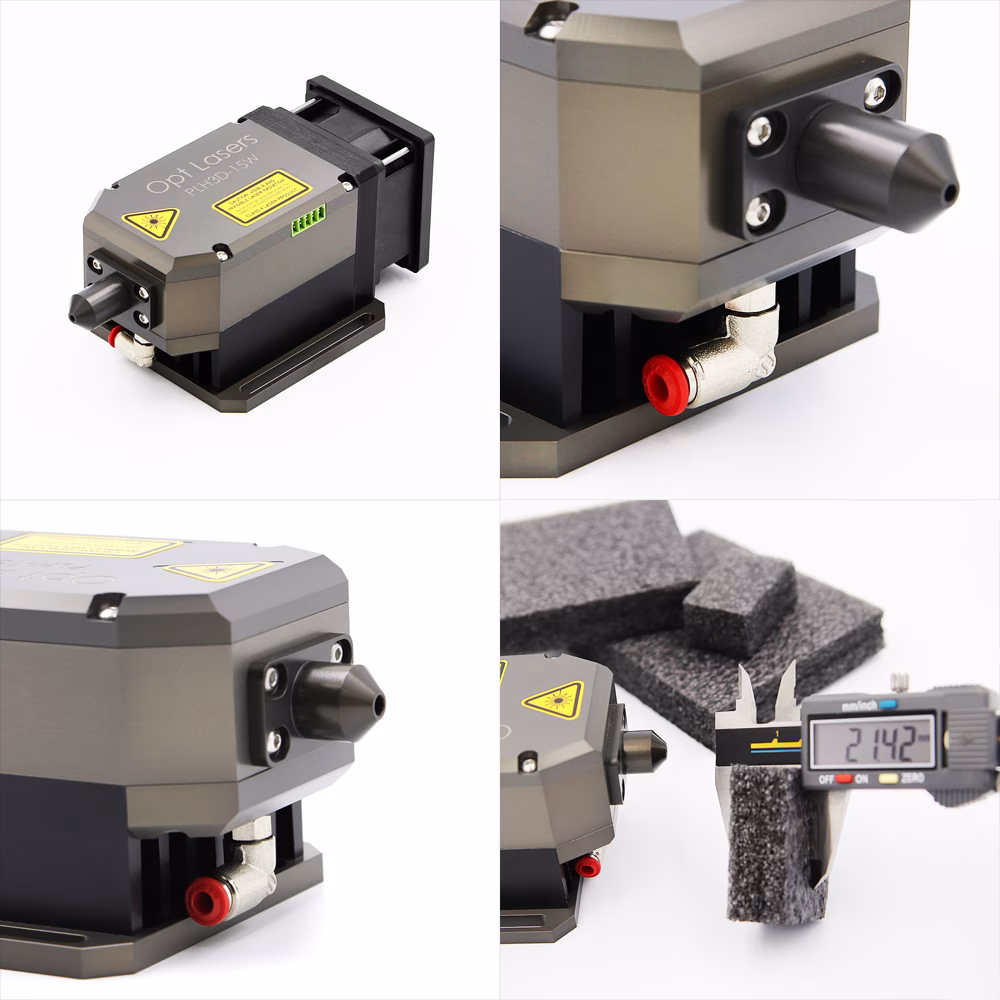

Високонапорно въздушно дюзе предпазва от интензивна поддръжка

С високонапорно въздушно дюзе почиствате лещата 10 пъти по-рядко. Притиснатият въздух ускорява процеса на рязане и гравиране, разпръсква дима и предотвратява натрупване на замърсявания върху лещата. Насоченият въздушен поток също охлажда работната зона, като предпазва от дефекти и осигурява равномерен контраст на гравюрата.

Предлага се с дюзи с два различни размера за рязане на тънки и дебели материали

Работи със сини лазерни диоди

За разлика от инфрачервената светлина, синята светлина се абсорбира по-ефективно от множество индустриални материали. Това води до няколко предимства: намалена консумация на енергия и по-компактни топлоотвеждащи системи.

Интегрирана управляваща електроника

В много лазерни глави диодът е свързан към драйвера си чрез дълъг кабел и куплунг посредством конектори. Дългите проводници се характеризират с високи индуктивни ефекти, което води до забавяне на отговора на диода спрямо драйвера и в резултат до неясни линии. Свързването с конектори е по-рисково от директното запояване – разединяването по време на лазерна обработка може да повреди главата.

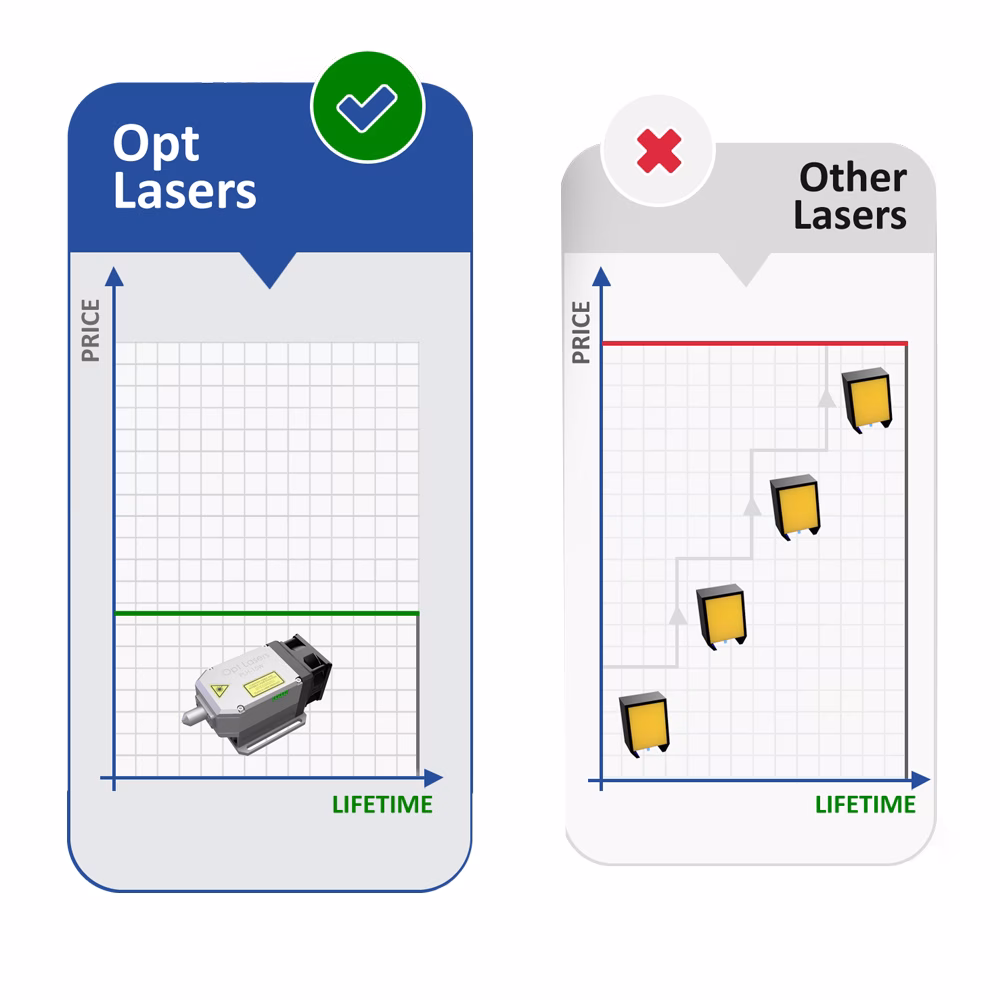

Дълъг експлоатационен живот

Главите Opt Lasers са на индустриално ниво CNC инструменти. Механичните части са произведени от обработен алуминий. Нашите продукти са проектирани с оптимизирано охлаждане. Инвестицията във висококачествено оборудване гарантира най-добра производителност и цена.

Асферични лещи с прецизност

Всеки лазерен модул съдържа четири прецизно шприцовани лещи, практически без дефекти. Заедно с вакуумно нанесено многослойно антирефлексно покритие този дизайн осигурява превъзходна оптична производителност и впечатляваща плътност на мощността от 1.5 MW/cm².

Синергия между мощност и концентриран лъчев спот

Оптичната система комбинира лъчите от няколко високомощни лазерни диода и ги фокусира в тесен спот. Така се постига висока плътност на мощността, което позволява гравиране на разнообразни материали, включително неръждаема стомана, инструментална стомана и титан.

Лека конструкция за монтаж на почти всяка CNC машина

Лекото алуминиево тяло прави лазерната глава по-лека от 800 г. За сравнение, типичен CNC шпиндел тежи около 1.8 кг и CNC машините могат да я използват без затруднения.

Лесна интеграция

Може да се инсталира на почти всяка CNC машина, тъй като приема аналогови и PWM CNC сигнали.

Мигновена готовност

Без време за загряване

Технически характеристики

Продуктово видео – Бързо рязане и гравиране

Продуктово видео – Рязане и гравиране с един проход

Типични скорости на рязане и гравиране с PLH3D-15W
