Κιτ Αναβάθμισης Laser Avid Pro CNC με PLH3D-15W και αεροσυρόμενο μηχανισμό ανάπτυξης άξονα Z

Το Avid CNC 15W Diode Laser System έχει αποδειχθεί ως ένα αξιόπιστο και ευέλικτο πρόσθετο για τα συστήματα κοπής με άτρακτο της Avid CNC, επιτρέποντας ακριβή χάραξη και λεπτή κοπή σε ποικιλία υλικών.

Αν και δεν είναι πλέον η πιο ισχυρή μονάδα στη σειρά, το σύστημα των 15 W εξακολουθεί να προσφέρει εξαιρετική απόδοση με πραγματική οπτική ισχύ 15 watt. Μπορεί να επεξεργάζεται αποτελεσματικά υλικά με βάση το ξύλο, δέρμα, υφάσματα, πλαστικά, και να χαράσσει επιφάνειες όπως ανωδιωμένο αλουμίνιο και ανθρακούχο χάλυβα.

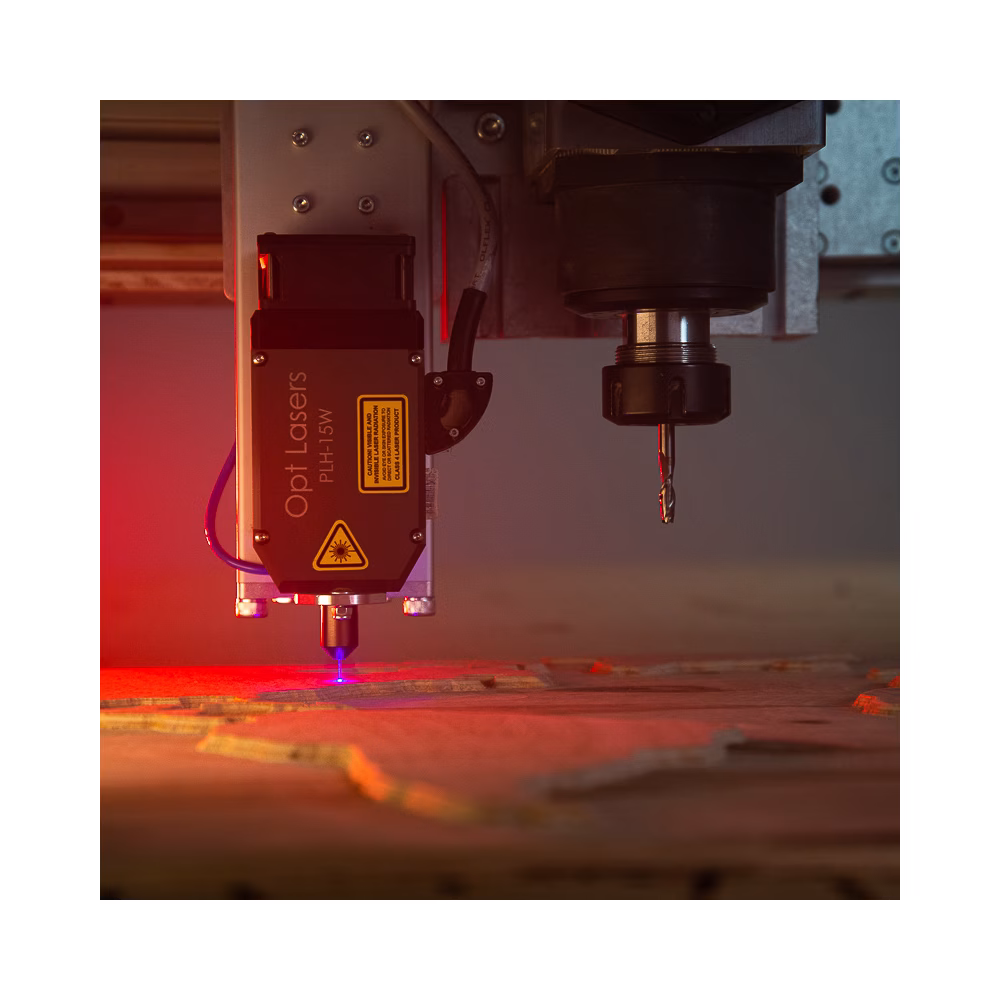

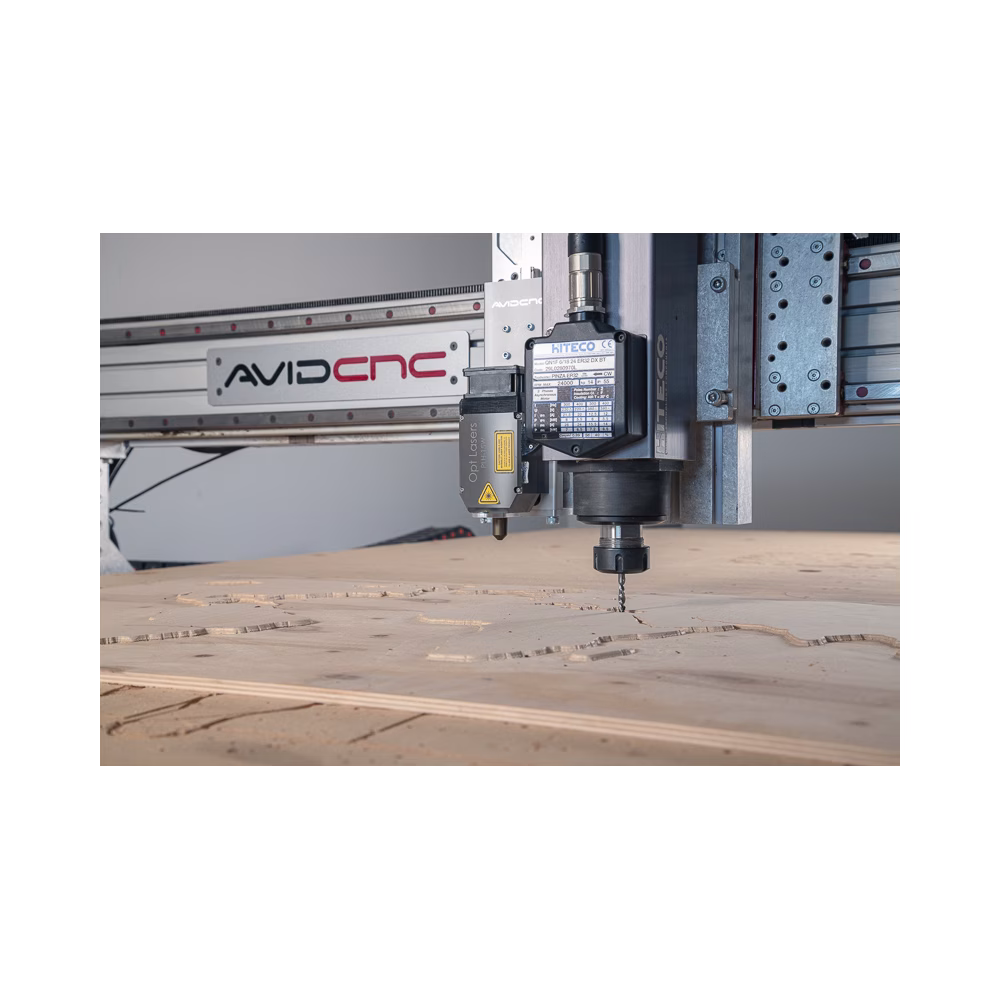

Ο συμπαγής σχεδιασμός του περιλαμβάνει αεροκίνητο σύστημα Z-deployment, που επιτρέπει την τοποθέτηση του λέιζερ σε οποιαδήποτε πλευρά του άξονα PRO Z. Μετακινείται εύκολα στη θέση εργασίας για κοπή λέιζερ και αναδιπλώνεται όταν δεν χρησιμοποιείται, υποστηρίζοντας άψογες μεταβάσεις μεταξύ λειτουργιών λέιζερ, ατράκτου ή πλάσματος.

Για ακόμα πιο απαιτητικά έργα, η Avid προσφέρει πλέον το σύστημα XT8 με έως και 45W οπτικής ισχύος – την πιο προηγμένη και ικανή κεφαλή λέιζερ στη σειρά της Avid.

Κάντε κλικ εδώ και ΑΓΟΡΑΣΤΕ ΤΩΡΑ XT8 45W - Απευθείας από την Avid CNC!

Χαρακτηριστικά Αναβάθμισης Laser Avid CNC:

• Το Opt Lasers 15 Watt Diode laser παραμένει ένα από τα πιο ικανά πρόσθετα λέιζερ για CNC συστήματα, προσφέροντας αξιόπιστη απόδοση στη χάραξη και ελαφριά κοπή. Παρότι δεν αποτελεί πλέον το μοντέλο με τη μεγαλύτερη ισχύ, είναι ιδανικό για χρήστες που αναζητούν ακρίβεια και ευελιξία.
• Κόβει έως και 3mm κόντρα πλακέ σε ένα πέρασμα και μπορεί να χαράξει ανωδιωμένο αλουμίνιο, ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα. Το λεπτό πλάτος δέσμης 0.007” επιτρέπει λεπτομερή εργασία σε ποικιλία υλικών.
• Το λέιζερ ενσωματώνεται με το Auto Z Touchplate της Avid για ακριβή αναφορά υλικού, ενώ η ρουτίνα βαθμονόμησης επιτρέπει εύκολη εναλλαγή μεταξύ ατράκτου και λέιζερ με ορισμένα offsets.
• Κατασκευασμένο από βιομηχανικού επιπέδου κατεργασμένο αλουμίνιο, το σύστημα παρέχει υψηλή ακρίβεια και έχει σχεδιαστεί για παρατεταμένη λειτουργία. Διαθέτει κεφαλή λέιζερ διόδου με υψηλό duty-cycle, εξελιγμένη από κορυφαίο κατασκευαστή στην βιομηχανία.
• Το αεροκίνητο σύστημα deployment επιτρέπει στο λέιζερ να κατεβαίνει αυτόματα στη θέση εργασίας και να αναδιπλώνεται πάνω από την άτρακτο μετά τη χρήση. Δεν απαιτείται χειροκίνητη αφαίρεση μεταξύ λειτουργιών, διασφαλίζοντας άμεση και αποδοτική λειτουργία.
• Η ασφάλεια αποτελεί προτεραιότητα — το λέιζερ είναι προσανατολισμένο προς τα κάτω και περιλαμβάνει γυαλιά ασφαλείας OD7+ καθώς και σύστημα οπλισμού με κλειδί. Σχεδιάστηκε ώστε να παραμένει στο μηχάνημα χωρίς έκθεση του χειριστή στην ενεργή δέσμη λέιζερ.
• Ένα σύστημα ασφαλείας με ελατήριο κρατά το λέιζερ αναδιπλωμένο εάν χαθεί η πίεση ή ενεργοποιηθεί το emergency stop. Ενσωματωμένος αισθητήρας αέρα στο control box ειδοποιεί τον χρήστη αν το σύστημα δεν είναι έτοιμο για χρήση.

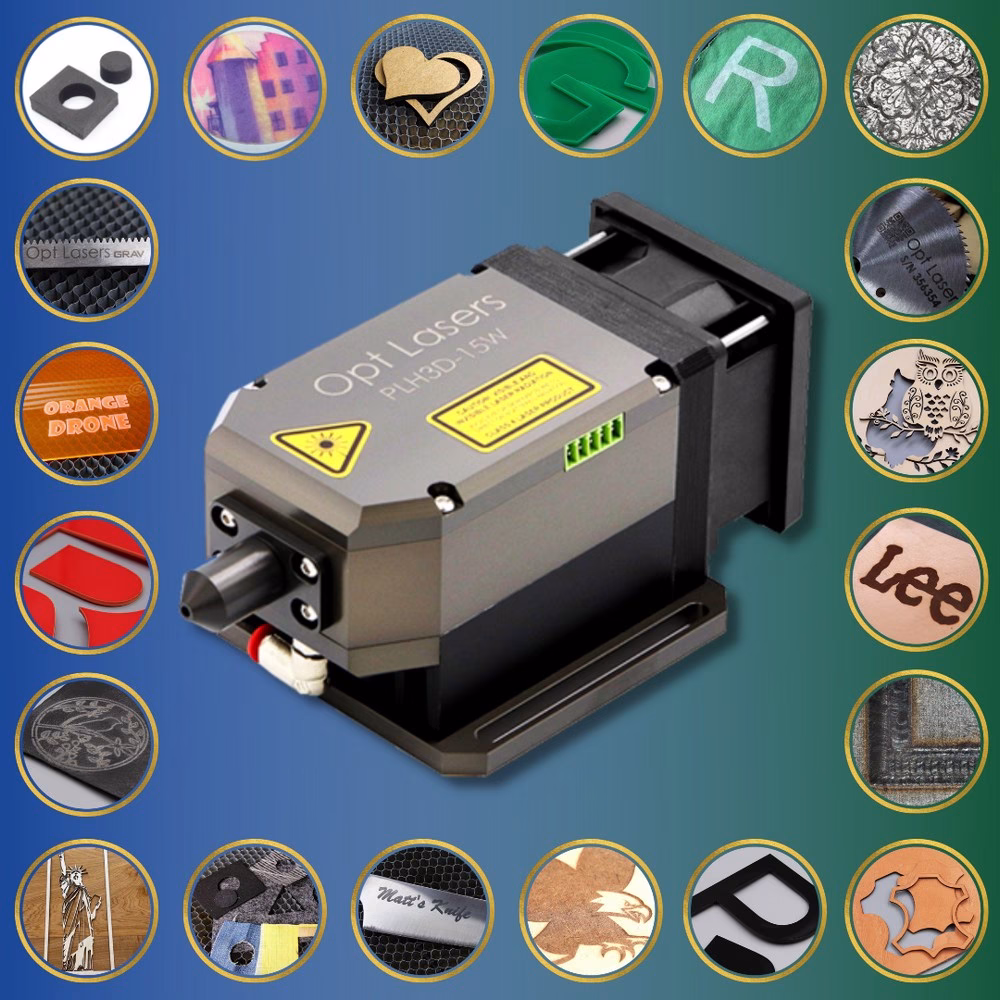

Παρουσίαση Μονάδας Laser PLH3D-15W Avid CNC

Εφαρμογές Laser PLH3D-15W

Ξυλουργία

Η μπλε χάραξη λέιζερ μπορεί να παράγει ένα λεπτομερές μοτίβο με καμπύλες άκρες καθώς και να σκουρύνει το χρώμα του ξύλου. Η χάραξη με λέιζερ μπορεί να χρησιμοποιηθεί για τη χάραξη λογότυπου ή φωτογραφίας, κάτι που δεν μπορεί να επιτευχθεί με εργαλεία κοπής. Με το PLH3D-15W, μπορείτε να χαράξετε με λέιζερ ξύλο και ξύλινα παράγωγα, όπως φελλό, μοριοσανίδα, ινοσανίδα, σημύδα, κερασιά, σφένδαμο, MDF, basswood, balsa, καπλαμάδες, μεσαίας και υψηλής πυκνότητας ινοσανίδες. Για αυτές τις εφαρμογές, η ταχύτητα είναι ζωτικής σημασίας. Το PLH3D-15W διασφαλίζει ότι η επιχείρησή ή το εργαστήριό σας παραμένει ανταγωνιστικό. Υψηλή απορροφούμενη οπτική ισχύς του επιτρέπει χάραξη σε κόντρα πλακέ με ταχύτητα 100 mm/s.

Επεξεργασία Δέρματος

Μια ακόμη ενδιαφέρουσα εφαρμογή του PLH3D-15W είναι στην επεξεργασία δέρματος. Μπορείτε να χαράξετε και να κόψετε με λέιζερ δέρμα κορυφαίας ποιότητας, ακατέργαστο, διορθωμένο και συνθετικό δέρμα. Η κεφαλή λέιζερ 15 W μπορεί να κόψει δέρμα πάχους 1,3 mm σε ένα πέρασμα με ταχύτητα 21 mm/s (αντιστοιχεί σε 75 μ. ανά ώρα ή 1,8 km ανά εργάσιμη ημέρα 24 ωρών του μηχανήματος λέιζερ) χωρίς να καψαλιστούν οι άκρες. Μπορεί να χαράξει δέρμα με ταχύτητα >100 mm/s στο 40% της ισχύος.

Ευρεία Γκάμα Υφασμάτων

Η υψηλή απορρόφηση του μπλε φωτός λέιζερ σε ποικιλία υλικών επιτρέπει γρήγορη κοπή χωρίς να επηρεάζονται τα προστατευτικά στρώματα που χρησιμοποιούνται στην κοπή υφασμάτων. Η κοπή και χάραξη με μπλε λέιζερ είναι κατάλληλη για πολλά είδη υφασμάτων, συμπεριλαμβανομένων Cordura™, Alcantara, τσόχα, νάιλον 1080 denier, τζιν, βαμβάκι μικρών ινών, μαλλί, tartan, fleece, λευκό πολυεστέρα, softshell, μετάξι, δαντέλα και λινό. Η υψηλή πυκνότητα ισχύος επιτρέπει κοπή υφασμάτων με ίνες ενισχυμένες με άνθρακα ή νάιλον, καθώς και λευκά υφάσματα. Πολλά ανθεκτικά υλικά που χρησιμοποιούνται στην παραγωγή σκηνών, αετών και τσαντών μπορούν να κοπούν με ταχύτητα 60 mm/s.

Χάραξη Ανοξείδωτου Χάλυβα

Το PLH3D-15W αποτελεί επιλογή και για χάραξη κραμάτων ανοξείδωτου χάλυβα. Στο παράδειγμα της φωτογραφίας με το μαχαίρι, το χαράξαμε με ταχύτητα 6 mm/s. Η κεφαλή μπλε λέιζερ 15 W μπορεί να σημάνει ανοξείδωτο χάλυβα με ταχύτητα 33 mm/s.

Χάραξη Ανθρακούχου Χάλυβα

Δεν είναι δυνατή η χάραξη εργαλειακού χάλυβα και χάλυβα με υψηλή περιεκτικότητα σε άνθρακα με μπλε λέιζερ 6 W. Ωστόσο, οι δοκιμές μας έδειξαν ότι κεφαλή μπλε λέιζερ 15 W μπορεί να χαράξει ταχυχάλυβα καθώς και μαλακό χάλυβα. Μάλιστα, η αντίθεση και η ακρίβεια του συστήματος επιτρέπουν τη χάραξη λειτουργικού QR code.

Κοπή και Χάραξη Συνθετικών Πολυμερών

Μία ακόμη εφαρμογή του PLH3D-15W είναι η κοπή και χάραξη συνθετικών πολυμερών. Μπορείτε να κόψετε και να χαράξετε με λέιζερ πλαστικά όπως πολυκαρβονικό, ABS, ακετάλη, νάιλον, ακρυλικό, PLA, πολυανθρακικά, πολυεστέρες, μικροεπιφανειακά πλαστικά, πολυουρεθάνη, πολυαιθυλένια, φθοροπολυμερή, PEI, πολυπροπυλένιο, βουλκανισμένο ίνωμα, PEEK, πολυϊμίδια, πλαστικά Rowmark®, PPO, πολυστυρένιο και μεμβράνες VCF. Για παράδειγμα, οι δοκιμές μας έδειξαν ότι ένα μπλε λέιζερ 15 W κόβει έγχρωμη PMMA με ένα πέρασμα στα 2,5 mm/s.



Χαρακτηριστικά Κεφαλής Laser PLH3D-15W

Ασυναγώνιστη Οπτική Ισχύς στην Κατηγορία του

Χρησιμοποιεί πολλαπλές διόδους μπλε λέιζερ υψηλής ισχύος για κλιμάκωση της οπτικής ισχύος.

Ακροφύσιο Υψηλής Πίεσης Αέρα για Ελαχιστοποίηση Συντήρησης

Με το ακροφύσιο υψηλής πίεσης αέρα, απαιτείται έως και 10 φορές λιγότερος καθαρισμός του φακού. Ο πιεσμένος αέρας επιπλέον επιταχύνει τη διαδικασία κοπής και χάραξης απομακρύνοντας τους καπνούς και αποτρέποντας την υπερβολική συσσώρευση υπολειμμάτων στον φακό. Επιπρόσθετα, η ελεγχόμενη ροή αέρα ψύχει το σημείο επεξεργασίας, οδηγώντας σε έλλειψη ελαττωμάτων και ομοιόμορφη αντίθεση στη χάραξη.

Διαθέσιμες δύο εκδόσεις ακροφυσίων διαφορετικού μήκους για κοπή λεπτών και παχύτερων υλικών

Τροφοδοτείται από Διόδους Μπλε Λέιζερ

Σε αντίθεση με το υπέρυθρο φως, το μπλε φως απορροφάται ευκολότερα από πλήθος βιομηχανικών υλικών. Αυτό συνεπάγεται αρκετά πλεονεκτήματα όπως μειωμένη κατανάλωση και πιο συμπαγή θέρμανση.

Ενσωματωμένα Ηλεκτρονικά Ελέγχου

Σε πολλές κεφαλές λέιζερ, η δίοδος συνδέεται με το driver μέσω μακρινού καλωδίου και κουμπωτών συνδέσεων. Τα μακριά καλώδια έχουν σημαντικά επαγωγικά φαινόμενα. Αυτό προκαλεί καθυστέρηση στην απόκριση της διόδου σε σχέση με το driver, οδηγώντας σε θολές γραμμές. Οι συνδέσεις είναι περισσότερο επιρρεπείς σε αποσύνδεση συγκριτικά με απευθείας συγκόλληση. Αποσύνδεση κατά την επεξεργασία μπορεί να προκαλέσει βλάβη στην κεφαλή λέιζερ.

Μεγάλη Διάρκεια Ζωής

Οι κεφαλές λέιζερ Opt Lasers είναι εργαλεία επιπέδου βιομηχανικής χρήσης για CNC μηχανές. Τα μηχανικά μέρη κατασκευάζονται εξ ολοκλήρου από κατεργασμένο αλουμίνιο. Τα προϊόντα σχεδιάζονται με έμφαση στην ψύξη και μέγιστη απόδοση. Επένδυση στον ανώτερο εξοπλισμό διασφαλίζει κορυφαία απόδοση και αναλογία τιμής/απόδοσης.

Ασφαιρικοί Φακοί Με Ακρίβεια Οπτικών Οργάνων

Κάθε μονάδα λέιζερ περιέχει τέσσερις φακούς ακριβείας, σχεδόν χωρίς ατέλειες. Η επίστρωση με τεχνική vacuum-sputtering και πολλαπλή αντικραδασμική επίστρωση προσφέρει ανώτερη οπτική απόδοση και θεαματική πυκνότητα ισχύος 1,5 MW/cm².

Συνδυασμός Ισχύος και Έστιας Υψηλής Πυκνότητας

Το οπτικό σύστημα συνδυάζει τη δέσμη από πολλαπλές διόδους υψηλής ισχύος και την εστιάζει σε σημείο με υψηλή πυκνότητα. Το αποτέλεσμα είναι μεγάλη ευελιξία για χάραξη σε πολλά υλικά, συμπεριλαμβανομένων ανοξείδωτου χάλυβα, εργαλειακών χαλύβων και τιτανίου.

Ελαφρύς Σχεδιασμός – Συμβατότητα Με Σχεδόν Όλα τα CNC

Με σώμα από αλουμίνιο και βάρος κάτω από 800 g. Δεδομένου ότι μια τυπική άτρακτος CNC ζυγίζει περίπου 1,8 kg, οι CNC μηχανές μπορούν να το λειτουργήσουν χωρίς περιορισμό.

Απλή Ενσωμάτωση

Η εγκατάστασή του είναι δυνατή σε σχεδόν κάθε CNC μηχάνημα, αφού δέχεται σήματα CNC αναλογικά και PWM.

Άμεση Ενεργοποίηση Ισχύος

Χωρίς χρόνο προθέρμανσης

Τεχνικές Προδιαγραφές Προϊόντος

Βίντεο Προϊόντος - Ταχεία Κοπή και Χάραξη

Βίντεο Προϊόντος - Κοπή και Χάραξη με Μοναδική Διέλευση

Τυπικές Ταχύτητες Κοπής και Χάραξης με PLH3D-15W
