Luftbetätigtes Z-Deploy Avid Pro CNC Laser-Nachrüstkit mit PLH3D-15W Gravurlaserkopf

Das Avid CNC 15W Diodenlasersystem war eine zuverlässige und vielseitige Erweiterung für die Avid CNC-Spindelbearbeitungssysteme und ermöglicht präzises Gravieren sowie Feinschneiden einer Vielzahl von Materialien.

Obwohl es nicht mehr das leistungsstärkste Modell der Produktlinie ist, bietet das 15W-System weiterhin exzellente Leistung mit realen 15 Watt optischer Leistung. Es kann Holzwerkstoffe, Leder, Textilien, Kunststoffe effizient bearbeiten und Oberflächen wie eloxiertes Aluminium und Kohlenstoffstahl gravieren.

Das kompakte Design umfasst ein luftbetätigtes Z-Einsatzsystem, das eine Montage des Lasers an beiden Seiten der PRO Z-Achse ermöglicht. Es fährt zur Lasermaterialbearbeitung automatisch in Position und zieht sich zurück, wenn es nicht verwendet wird, sodass ein nahtloser Wechsel zwischen Laser- und Spindel- bzw. Plasmaoperationen möglich ist.

Für noch anspruchsvollere Projekte bietet Avid jetzt das XT8-System mit bis zu 45W optischer Leistung an – den fortschrittlichsten und leistungsfähigsten Laserkopf im Avid-Portfolio.

Hier klicken und XT8 45W JETZT KAUFEN – Direkt bei Avid CNC!

Merkmale des Avid CNC Laser Upgrades:

• Der Opt Lasers 15-Watt-Diodenlaser bleibt eines der leistungsfähigsten Zusatzmodule für CNC-Systeme und bietet zuverlässige Gravur- und Schneidleistungen. Obwohl nicht mehr das Modell mit der höchsten Leistung, ist es ideal für Anwender, die Präzision und Vielseitigkeit suchen.
• Er schneidet bis zu 3 mm Sperrholz in einem Durchgang und kann eloxiertes Aluminium, Kohlenstoffstahl sowie Edelstahl gravieren. Die feine Strahlbreite von 0,18 mm (0,007") ermöglicht detailreiche Arbeiten auf verschiedensten Materialien.
• Der Laser lässt sich in die Avid Auto Z Touchplate zur präzisen Materialtastung integrieren; eine Kalibrierungsroutine erlaubt den einfachen Wechsel zwischen Spindel und Laser mit festgelegten Offsets.
• Das System besteht aus industriell gefertigtem Aluminium und bietet höchste Präzision; es ist auf Dauerbetrieb ausgelegt und verfügt über einen hochleistungsfähigen Diodenlaserkopf eines renommierten Branchenführers.
• Das luftbetätigte Einsatzsystem lässt den Laser automatisch in Arbeitsstellung absenken und nach Verwendung oberhalb der Spindel anheben. Ein manueller Auf- oder Abbau zwischen Arbeitsgängen ist nicht erforderlich – das erhöht Effizienz und Komfort.
• Sicherheit steht im Fokus – der Laser ist nach unten ausgerichtet, wird mit OD7+ Schutzbrillen geliefert und besitzt ein verriegelbares Aktivierungssystem. Das System verbleibt während des Maschinenbetriebs am Gerät, ohne dass der Bediener einem aktiven Strahl ausgesetzt ist.
• Eine federbelastete Sicherheitseinrichtung hält den Laser eingefahren, falls der Luftdruck verloren geht oder ein Not-Aus ausgelöst wird. Ein integrierter Luftsensor im Steuergehäuse warnt den Anwender, wenn das System nicht betriebsbereit ist.

PLH3D-15W Avid CNC Lasereinheit Präsentation

PLH3D-15W Laseranwendungen

Holzbearbeitung

Mit blauer Lasergravur lassen sich detailreiche Muster mit abgerundeten Konturen erzeugen und das Holz in der Farbtiefe verändern. Durch Lasergravur ist das Einbrennen von Logos oder Fotos möglich, was mit Fräsern nicht erreicht werden kann. Mit dem PLH3D-15W können Holz und Holzwerkstoffe, einschließlich Kork, Spanplatte, Pressspan, Erle, Kirsche, Ahorn, MDF, Linde, Balsa, Furniere, mitteldichte Faserplatten und hochdichte Faserplatten graviert werden. Für solche Anwendungen ist Geschwindigkeit entscheidend. Der PLH3D-15W ermöglicht es, dass Ihr Betrieb oder Ihre Werkstatt wettbewerbsfähig bleibt. Durch hohe absorbierte optische Leistung lässt sich Sperrholz mit 100 mm/s gravieren.

Lederbearbeitung

Eine weitere interessante Anwendung des PLH3D-15W ist die Bearbeitung von Leder. Es lassen sich Oberleder, Vollleder, korrigiertes Narbenleder und Faserleder laserschneiden und gravieren. Der 15W-Laserkopf schneidet 1,3 mm dickes Leder in einem Durchgang mit 21 mm/s (entspricht 75 m pro Stunde oder 1,8 km pro 24-Stunden-Schicht). Die Kanten werden dabei nicht verbrannt. Die Ledergravur erfolgt bei >100 mm/s bei 40% Leistung.

Vielfalt an Textilien

Die hohe Absorption blauen Laserlichts bei vielen Materialien ermöglicht ein schnelles Schneiden, ohne dass Schutzschichten für Textilschnitte beschädigt werden. Blaue Laserbearbeitung ist geeignet für verschiedenste Textilien, darunter Cordura™, Alcantara, Filz, 1080-Denier-Nylon, Jeans, kurzstapelige Baumwolle, Wolle, Tartan, Fleece, weißes Polyester, Softshell, Seide, Spitze und Leinen. Die hohe Leistungsdichte ermöglicht das Schneiden von Textilien mit carbon- und nylonverstärktem Garn sowie weißen Geweben. Viele robuste Materialien für Zelte, Drachen und Taschen können mit 60 mm/s geschnitten werden.

Edelstahlgravur

Der PLH3D-15W liefert auch bei der Gravur von Edelstahllegierungen überzeugende Ergebnisse. Im Beispiel auf dem Foto mit dem Messer wurde mit 6 mm/s graviert. Der 15W-Blaulaserkopf kann Edelstahl mit 33 mm/s markieren.

Kohlenstoffstahlgravur

Werkzeugstahl und Stähle mit besonders hohem Kohlenstoffgehalt lassen sich mit einem 6W-Blaulaser nicht gravieren. Unsere Versuche haben jedoch gezeigt, dass ein 15W-Blaulaserkopf sowohl Schnellarbeitsstahl als auch Baustahl gravieren kann. Dank des Kontrasts und der Präzision ist die Gravur eines funktionsfähigen QR-Codes möglich.

Kunststoffe schneiden und gravieren

Eine weitere Anwendung des PLH3D-15W ist das Schneiden und Gravieren synthetischer Polymere. Kunststoffe wie Polycarbonat, ABS, Acetalharze, Nylon, Acryl, PLA, Polycarbonat, Polyester, mikrostrukturierte Kunststoffe, Polyurethan, Polyethylene, Fluorpolymere, PEI, Polypropylen, Vulkanfiber, PEEK, Polyimide, Rowmark® Kunststoffe, PPO, Polystyrol und VCF-Folien können bearbeitet werden. Unsere Tests haben beispielsweise gezeigt, dass ein 15W-Blau-Laser gefärbtes PMMA in einem Durchgang mit 2,5 mm/s schneiden kann.



PLH3D-15W Laserkopf-Merkmale

Unerreichte optische Leistung in seiner Klasse

Verwendet mehrere Hochleistungs-Blau-Laserdioden zur Skalierung der optischen Leistung.

Hochdruck-Luftdüse minimiert Wartungsaufwand

Mit der Hochdruck-Luftdüse muss die Linse zehnmal seltener gereinigt werden. Der Luftstrom beschleunigt den Schneid- und Gravurprozess, indem Rauch abgeführt wird und verhindert eine übermäßige Verschmutzung der Optik. Zusätzlich kühlt der gerichtete Luftstrom das Werkstück, wodurch keine Bearbeitungsfehler entstehen und ein gleichmäßiger Gravurkontrast erzielt wird.

Erhältlich mit zwei unterschiedlich langen Düsen für das Schneiden dünner und dicker Materialien

Betrieben mit blauen Laserdioden

Im Gegensatz zu Infrarotlicht wird blaues Licht von vielen industriellen Materialien stärker absorbiert. Dies führt zu mehreren Vorteilen, darunter geringerer Stromverbrauch und kompaktere Wärmesenken.

Integrierte Steuerelektronik

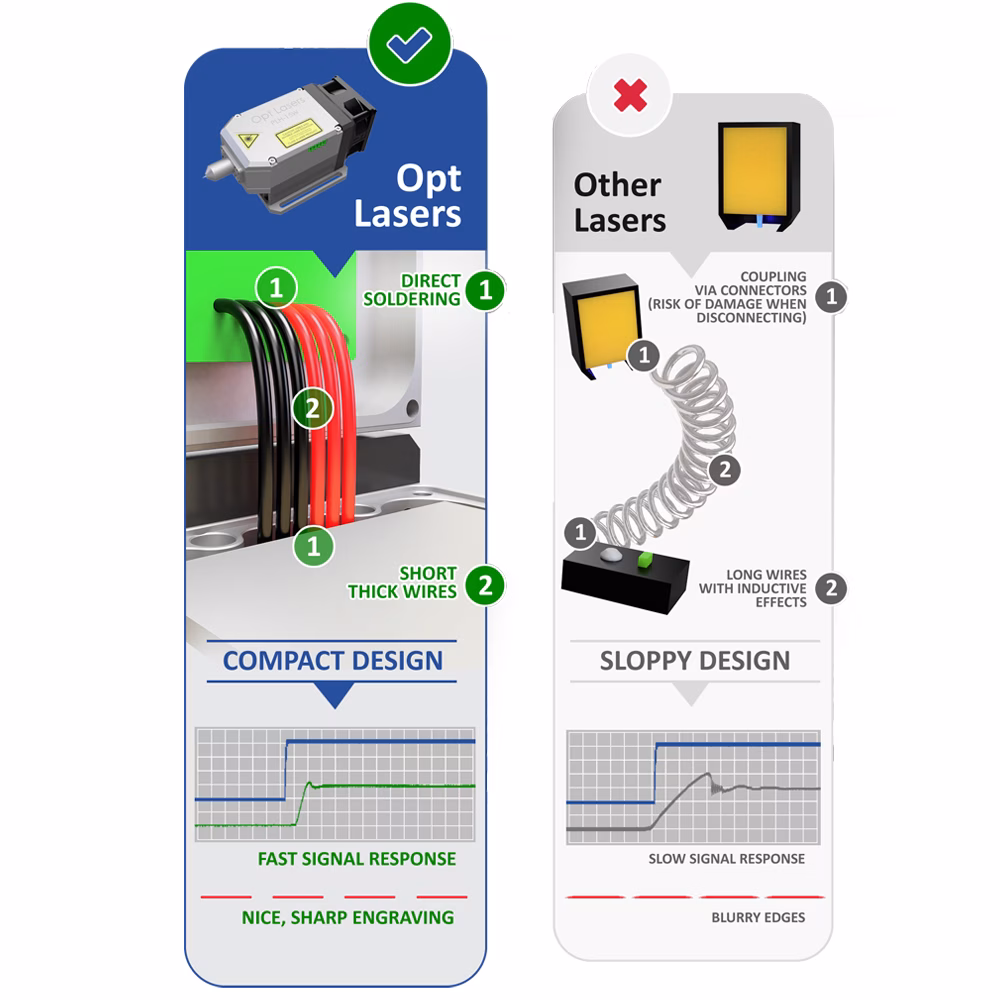

Bei vielen Laserköpfen ist die Diode per langem Kabel mit dem Diodentreiber verbunden und der Anschluss erfolgt über Steckverbinder. Solche Leitungen sind durch elektromagnetische Induktionen geprägt, was zu Verzögerungen beim Ansprechverhalten der Diode führt – dies erzeugt unscharfe Linien. Steckverbindungen sind zudem anfälliger für Unterbrechungen als direkt verlötete Verbindungen. Unterbrechungen während des Laserbetriebs können den Laserkopf beschädigen.

Lange Lebensdauer

Opt Lasers Laserköpfe sind industrielle CNC-Werkzeuge in Maschinenbauqualität. Mechanische Komponenten bestehen aus gefrästem Aluminium. Die Konstruktion ist auf optimalen Wärmeabbau ausgelegt. Die Investition in höchste Qualität garantiert beste Leistung und Wirtschaftlichkeit.

Präzisions-Asphärenlinsen

Jedes Lasermodul enthält vier präzisionsgefertigte Linsen, nahezu frei von Optikfehlern. In Kombination mit einer vakuumgesputterten Mehrschicht-Antireflexbeschichtung liefert dieses Design hervorragende optische Leistung und eine beeindruckende Leistungsdichte von 1,5 MW/cm².

Synergie aus Leistung und eng fokussiertem Strahlfleck

Das optische System vereint die Strahlen mehrerer Hochleistungs-Laserdioden zu einem engen Fokuspunkt. Dadurch entsteht eine hohe Leistungsdichte, mit der diversifizierte Materialien einschließlich Edelstahl, Werkzeugstahl und Titan graviert werden können.

Leichtes Design für die Montage an nahezu jeder CNC-Maschine

Das Gehäuse aus Aluminium senkt das Gewicht des Lasers auf unter 800 g. Eine typische CNC-Spindel wiegt etwa 1,8 kg, sodass CNC-Maschinen den Laserkopf mühelos handhaben können.

Einfache Integration

Lässt sich an nahezu jeder CNC-Maschine installieren, da sowohl analoge als auch PWM-Steuersignale akzeptiert werden.

Sofortige Leistung

Keine Aufwärmzeit erforderlich

Produktspezifikationen

Produktvideo – Schnelles Schneiden und Gravieren

Produktvideo – Einzeldurchgang Schneiden und Gravieren

Typische Schnitt- und Gravurgeschwindigkeiten mit dem PLH3D-15W
