Luftaktuert Z-installasjon Avid Pro CNC Laser Oppgraderingssett med PLH3D-15W Graveringslasershode

Avid CNC 15W Diodelasersystem har vært et pålitelig og allsidig tillegg for Avid CNC spindelbearbeidingssystemer, som muliggjør presisjonsgravering og fin bearbeiding på ulike materialer.

Selv om den ikke lenger er den kraftigste enheten i sortimentet, byr 15W-systemet fortsatt på utmerket ytelse med reelle 15 watt optisk effekt. Det kan effektivt bearbeide trebaserte materialer, lær, tekstiler, plast samt gravere overflater som eloksert aluminium og karbonstål.

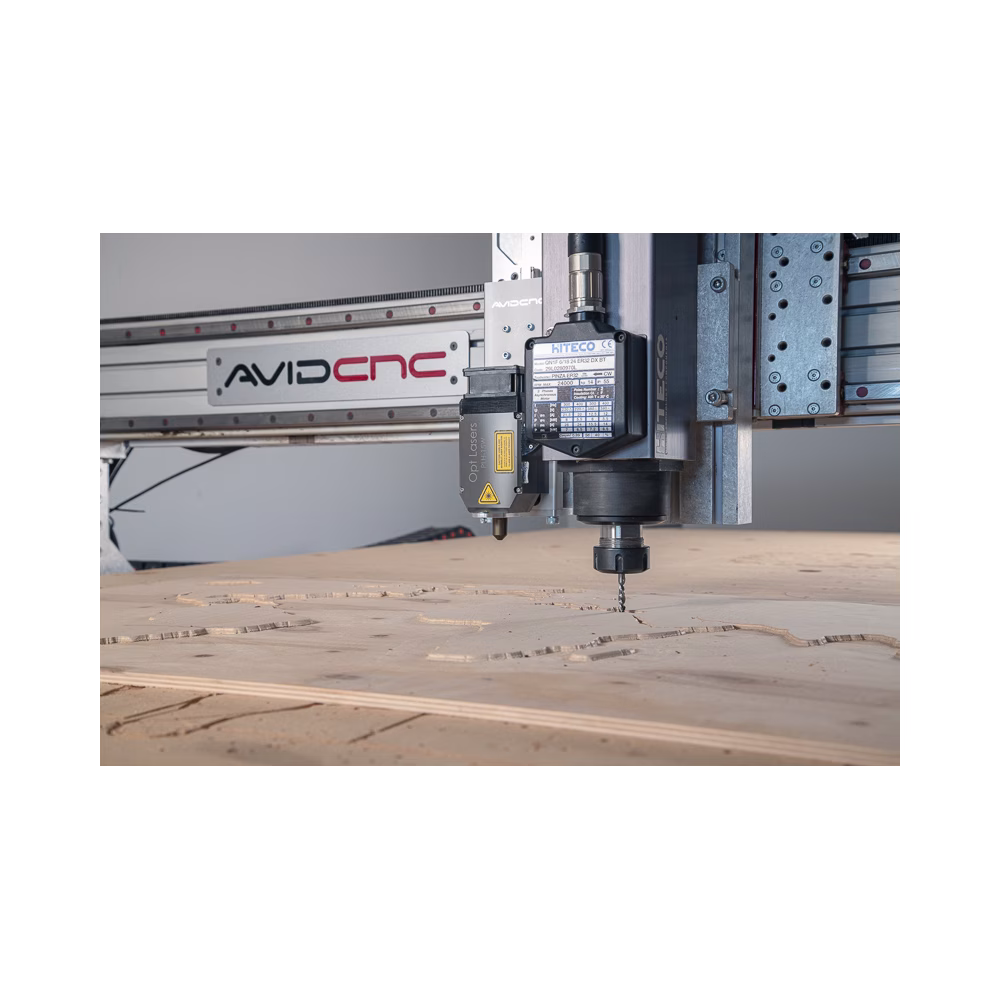

Dens kompakte design inkluderer et luftaktuert Z-utrullingssystem som lar laseren monteres på begge sider av PRO Z-aksen. Den flyttes enkelt i posisjon for laserbearbeiding og trekkes tilbake når den ikke er i bruk, og støtter sømløs overgang mellom laser- og spindel- eller plasmaoperasjoner.

For enda mer krevende prosjekter tilbyr Avid nå XT8-systemet med opptil 45W optisk effekt – det mest avanserte og kapable laserhodet tilgjengelig i Avid-porteføljen.

Klikk her og KJØP NÅ XT8 45W – Direkte fra Avid CNC!

Avid CNC Laseroppgradering – Egenskaper:

• Opt Lasers 15 Watt diodelaser forblir en av de mest kapable tilleggsmodulene for CNC-systemer og tilbyr pålitelig ytelse i gravering og lettere skjæring. Selv om det ikke lenger er det kraftigste tilgjengelige alternativet, er det ideelt for brukere som søker presisjon og allsidighet.
• Den skjærer opptil 3 mm kryssfiner i ett pass og kan gravere eloksert aluminium, karbonstål og rustfritt stål. Den fine strålebredde på 0,007” muliggjør detaljarbeid på et bredt utvalg materialer.
• Laseren integreres med Avid sin Auto Z Touchplate for nøyaktig materialreferanse, og en kalibreringsrutine gir enkel veksling mellom spindel og laser med definerte forskyvninger.
• Konstruksjonen av industriell kvalitet i maskinert aluminium gir systemet høy presisjon og er konstruert for langvarig drift. Den har et diodelaserhode med høy driftssyklus utviklet av en anerkjent aktør i bransjen.
• Det luftaktuerte distribusjonssystemet muliggjør automatisk senking av laserhodet i arbeidsposisjon og heving tilbake over spindelen etter bruk. Ingen manuell frakobling er nødvendig mellom operasjoner, noe som gjør prosessen sømløs og effektiv.
• Sikkerhet er prioritert — laseren er nedovervendt og inkluderer OD7+ vernebriller samt et nøkkelbasert aktiveringssystem. Den er designet for å forbli på maskinen uten eksponering for aktiv laserstråle.
• En fjærbelastet sikkerhetsmekanisme holder laseren trukket tilbake hvis lufttrykket faller bort eller nødstopp aktiveres. En integrert luftsensor i kontrollboksen varsler operatøren hvis systemet ikke er klart for bruk.

PLH3D-15W Avid CNC Laser – Presentasjon

PLH3D-15W Laser – Bruksområder

Trebearbeiding

Gravering med blå laser gir detaljert mønster med avrundede kanter og kan mørkne trefargen. Lasergravering kan brukes til å gravere logo eller foto, noe som ikke er mulig med fresestål. Med PLH3D-15W kan du lasergravere tre og trebaserte materialer, inkludert kork, sponplate, partikkelplate, or, kirsebær, lønn, MDF, lind, balsatre, finér, medium-density-fiberboard og high-density-fiberboard. Her er hastighet avgjørende. PLH3D-15W sikrer at din bedrift eller verksted holder seg i forkant. Høyt absorbert optisk effekt gjør det mulig å gravere kryssfiner med 100 mm/s.

Lærbearbeiding

Et annet spennende bruksområde for PLH3D-15W er lærbearbeiding. Du kan lasergravere og kutte narvlær, fullnarvlær, korrigert narvlær og bonded leather. Dette 15 W laserhodet kan skjære 1,3 mm tykt lær i én omgang med 21 mm/s (tilsvarende 75 meter per time, eller 1,8 km per lasersystemets 24-timers arbeidsdag). Dette oppnås uten forkulling av kantene. Den kan gravere lær med >100 mm/s ved 40 % effekt.

Bredt spekter av tekstiler

Den høye absorpsjonen av blå laserlys gir rask skjæring uten å skade beskyttelseslag som brukes i tekstilskjæring. Blå laserkutting og gravering er egnet for ulike tekstiltyper, inkludert Cordura™, Alcantara, filt, 1080 denier nylon, denim, kortfibret bomull, ull, tartan, fleece, hvit polyester, softshell, silke, blonde og lin. Høy effekttetthet muliggjør laserskjæring av tekstiler med karbonforsterket garn og nylonforsterket garn, samt hvite tekstiler. Mange robuste materialer benyttet i produksjon av telt, drager og vesker kan kuttes med 60 mm/s.

Gravering av rustfritt stål

PLH3D-15W presterer også ved gravering av rustfrie stållegeringer. I eksemplet på fotoet med kniven gravert vi den med 6 mm/s. 15 W blå laserhode kan merke rustfritt stål med 33 mm/s.

Gravering av karbonstål

Du kan ikke gravere verktøystål og høykarbonstål med en 6 W blå laser. Våre tester viser imidlertid at et 15 W blålaserhode kan gravere høyhastighetsstål såvel som konstruksjonsstål. Faktisk gir kontrasten og presisjonen muligheten til å gravere en fungerende QR-kode.

Bearbeiding og gravering av plast

Et annet bruksområde for PLH3D-15W er skjæring og gravering av syntetiske polymerer. Du kan laserskjære og gravere plast som polykarbonat, ABS-plast, acetal, nylon, akryl, PLA, polykarbonat, polyester, mikrooverflateplast, polyuretan, polyetylen, fluorpolymerer, PEI, polypropylen, vulkanisert fiber, PEEK, polyimid, Rowmark® plast, PPO, polystyren og VCF-film. Våre tester viser at en 15 W blå laser kan skjære farget PMMA i ett pass med 2,5 mm/s.



PLH3D-15W Laserhode – Egenskaper

Uovertruffen optisk effekt i sin klasse

Utnytter flere høyytelses blå laserdiode for å skalere optisk effektnivå.

Høytrykk-luftdyse minimerer vedlikehold

Med høytrykksluftdysen kan du rengjøre linsen opptil 10 ganger sjeldnere. Den pressede luften fremskynder også bearbeidingsprosessen ved å fjerne røyk og hindre overflødig smuss på linsen. Den rettede luftstrømmen kjøler dessuten arbeidsområdet, noe som gir færre feil og jevnere kontrast i graveringen.

Tilgjengelig med dyser i to lengder for skjæring av tynne og tykke materialer

Drevet av blå laserdiode

I motsetning til infrarødt lys absorberes blått lys lettere av mange industrielle materialer. Dette gir flere fordeler, inkludert lavere strømtrekk og mer kompakt kjøling.

Integrert styringselektronikk

I mange laserhoder er dioden koblet til driveren via lange kabler med koblinger. Lange ledninger er preget av betydelige induktive effekter, som gir forsinket dioderespons og uskarpe linjer. Kontakter er også mer utsatt for frakobling enn direkte lodding. Frakobling under laserprosessering kan skade laserhodet.

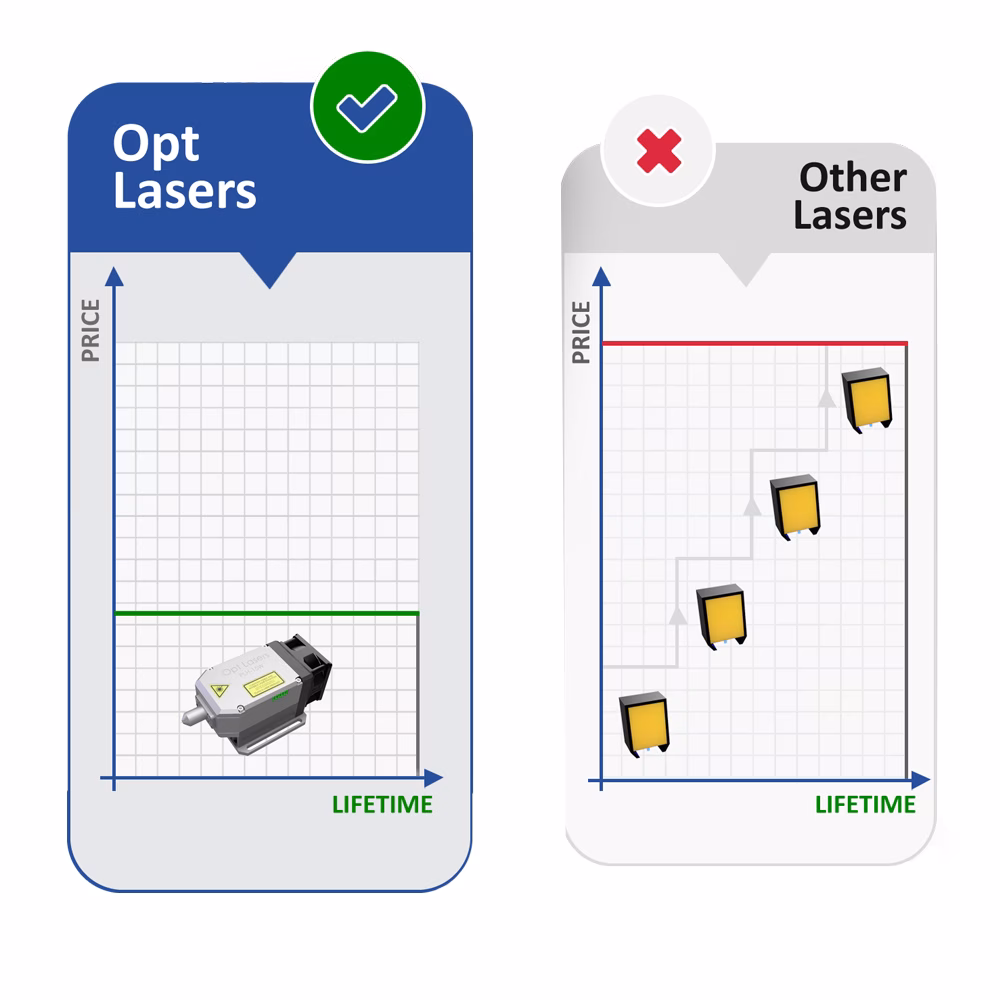

Lang levetid

Opt Lasers laserhoder er maskinverktøy i industrikvalitet for CNC-maskiner. Mekaniske deler er produsert i maskinert aluminium. Produktene er designet med kjøleoptimalisering. Investering i utstyr av høyeste kvalitet sikrer best ytelse og økonomi.

Presisjonsasfæriske linser

Hver lasermodul inneholder fire presisjonsstøpte linser som praktisk talt er fri for uregelmessigheter. Sammen med vakuumforstøvet multilags antirefleksbelegg gir dette overlegen optisk ytelse og en spektakulær effekttetthet på 1,5 MW/cm².

Synergi mellom effekt og tett strålepunkt

Det optiske systemet kombinerer stråler fra flere høyytelses laserdiode og fokuserer dem til et konsentrert punkt. Dette gir høy effekttetthet og fleksibilitet til å gravere ulike materialer, inkludert rustfritt stål, verktøystål og titan.

Lettvektsdesign for montering på nesten alle CNC-maskiner

Utformet i lett aluminiumshus, totalvekt under 800 g. Siden en typisk CNC-spindel veier rundt 1,8 kg, kan CNC-maskiner enkelt betjene denne laseren.

Enkel integrasjon

Kan installeres på praktisk talt enhver CNC-maskin ettersom den støtter både analoge og PWM-styresignaler.

Umiddelbar effekt

Ingen oppvarmingstid

Produkttspesifikasjoner

Produktvideo - Rask skjæring og gravering

Produktvideo - Enkelpass skjæring og gravering

Typiske skjære- og graveringshastigheter med PLH3D-15W
