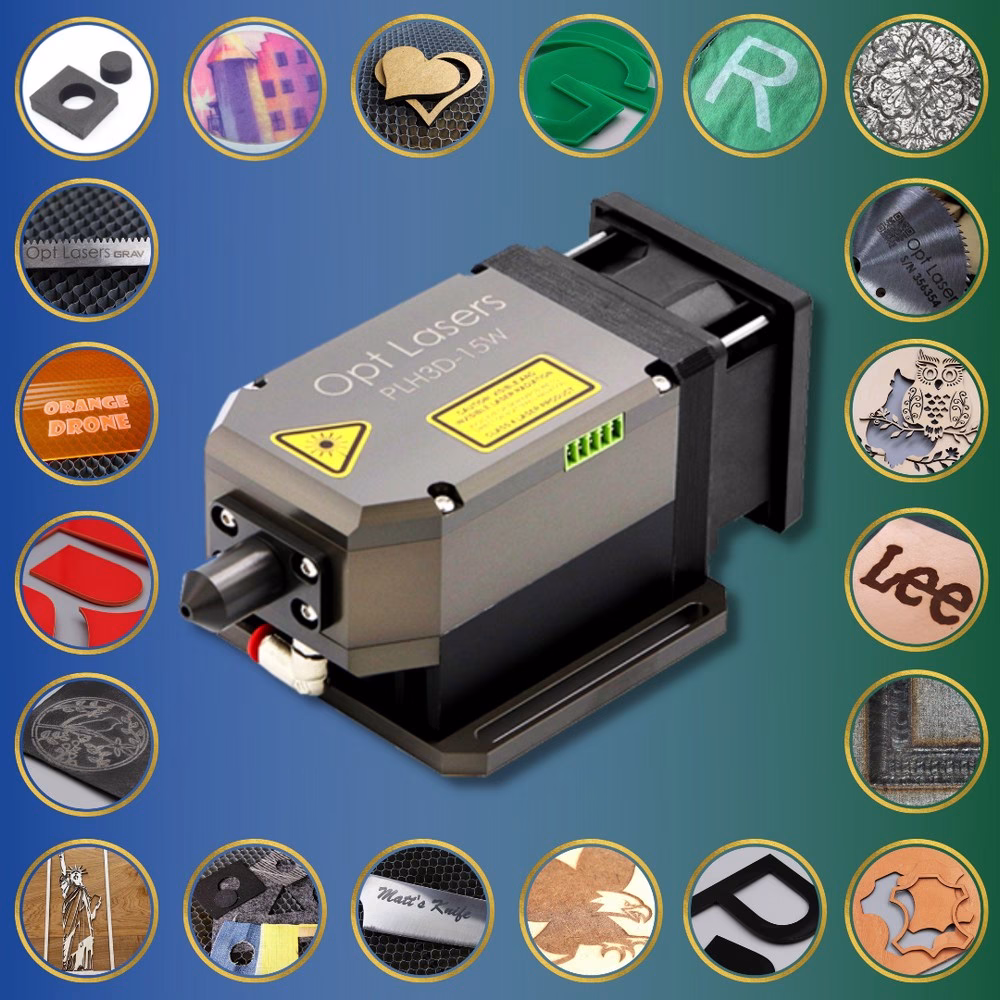

Légvezérelt Z-tengelyes Avid Pro CNC lézer fejlesztő készlet PLH3D-15W gravírozó lézer fejjel

Az Avid CNC 15W Dióda Lézer Rendszer megbízható és sokoldalú bővítése az Avid CNC orsós vágórendszereknek, lehetővé téve a precíz gravírozást és aprólékos vágást különböző anyagokon.

Bár már nem a legnagyobb teljesítményű egység a kínálatban, a 15W rendszer továbbra is kiváló teljesítményt nyújt, valódi 15 watt optikai teljesítménnyel. Hatékonyan megmunkál faalapú anyagokat, bőrt, textíliákat, műanyagokat, valamint gravírozható felületeket, mint az eloxált alumínium és szénacél.

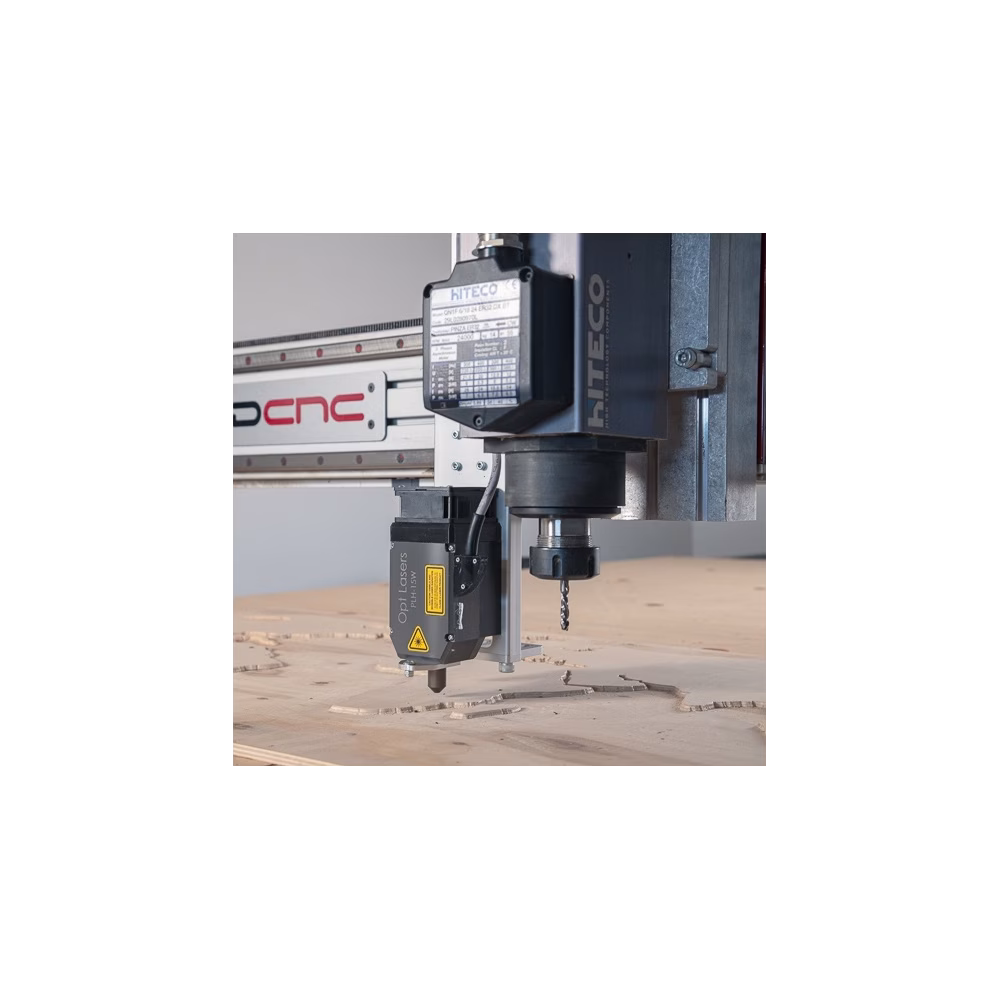

Kompakt kialakítása tartalmazza a pneumatikus Z-tengelyű leengedő rendszert, amely lehetővé teszi, hogy a lézert a PRO Z-tengely bármelyik oldalára rögzítsék. A lézer egyszerűen munkapozícióba helyezhető vágáskor és visszahúzható, amikor nincs használatban, támogatva a gördülékeny váltást a lézer, az orsó vagy plazma műveletek között.

Még igényesebb projektekhez az Avid most kínálja az XT8 rendszert akár 45W optikai teljesítménnyel – a legfejlettebb és legnagyobb kapacitású lézerfej az Avid kínálatában.

Kattintson ide és VÁSÁROLJA MEG MOST az XT8 45W-t - Közvetlenül az Avid CNC-től!

Avid CNC Lézerfej Bővítési Jellemzők:

• Az Opt Lasers 15 Wattos Dióda Lézer továbbra is az egyik legkomplexebb bővítőlézer CNC rendszerekhez, megbízható teljesítményt nyújt gravírozáshoz és könnyű vágáshoz. Bár már nem a legnagyobb teljesítményű modell, ideális azoknak a felhasználóknak, akik a precizitást és a sokoldalúságot keresik.
• Egy menetben akár 3 mm rétegelt lemezt is átvág, valamint gravíroz eloxált alumíniumot, szénacélt és rozsdamentes acélt. Finom, 0,007” sugárnyaláb szélessége lehetővé teszi a rendkívül részletes munkavégzést számos anyagon.
• A lézer integrálható az Avid Auto Z érintőlapkával a pontos anyagreferenciákhoz, és kalibrációs rutin biztosítja az orsó és a lézer közötti egyszerű átváltást definiált eltolásokkal.
• Ipari minőségű megmunkált alumíniumból készült szerkezete magas precizitást nyújt, hosszútávú folyamatos működésre tervezve. A lézerfej magas igénybevételű, ipari felhasználású, vezető gyártó által fejlesztve.
• A pneumatikus leengedő rendszer lehetővé teszi a lézer automatikus munkapozícióba süllyesztését, majd használat után annak felemelését az orsó fölé. Nem szükséges kézi szerelés a műveletek között, ezzel biztosítva a gördülékeny és hatékony munkafolyamatot.
• A biztonság elsődleges – a lézer lefelé irányított, OD7+ védőszemüveggel, valamint kulcsos élesítési rendszerrel ellátva. Úgy tervezték, hogy a gépen maradjon anélkül, hogy a felhasználó ki lenne téve az aktív lézernyalábnak.
• Egy rugós biztonsági mechanizmus tartja vissza a lézerfejet, ha a légnyomás megszűnik, vagy aktiválásra kerül a vészleállító. A vezérlődobozban elhelyezett integrált légnyomásérzékelő figyelmezteti a felhasználót, ha a rendszer nem készen áll a működésre.

PLH3D-15W Avid CNC Lézerfej Bemutató

PLH3D-15W Lézeralkalmazások

Faipar

A kék lézergyűrű gravírozás részletes mintázatot készíthet lekerekített élekkel, továbbá képes sötétíteni a fa színét. Lézergravírozással logó vagy fotó is készíthető, amelyre maróval nincs lehetőség. A PLH3D-15W rendszerrel gravírozható fa és faalapú anyagok, ideértve a parafát, faforgácslapot, natúr forgácslapot, éger, cseresznye, juhar, MDF, hárs, balzafa, furnér, közepes és nagy sűrűségű farostlemez. Ezekhez az alkalmazásokhoz a sebesség kulcsfontosságú. A PLH3D-15W biztosítja, hogy vállalkozása vagy otthoni műhelye lépést tartson a versenytársakkal. A magas elnyelt optikai teljesítmény lehetővé teszi, hogy 100 mm/s sebességgel gravírozzon rétegelt lemezt.

Bőrművesség

A PLH3D-15W másik kiemelkedő alkalmazása a bőrművesség. Lézergravírozható és vágható felsőrétegű bőr, teljes felszőrű bőr, javított szemcsés bőr és ragasztott bőr. Ez a 15 W-os lézerfej egy menetben 1,3 mm vastag bőrt vághat 21 mm/s sebességgel (ami akár 75 m/óra, azaz 1,8 km (1,1 mérföld) egy lézergép 24 órás műszakjában). A vágási élek elszenesedése nélkül dolgozik. Gravírozásra 40%-os teljesítményen 100 mm/s felett alkalmas.

Széleskörű textilfeldolgozás

A kék lézert nagyszámú anyag magas fényelnyelési tulajdonságai miatt lehetővé teszi a gyors vágást anélkül, hogy megsérülne a textilvágásnál alkalmazott védőréteg. A kék lézeres vágás és gravírozás számos textiltípushoz megfelelő, ideértve a Cordura™-t, Alcantara-t, nemezt, 1080 denier nejlont, farmert, rövid szálas gyapotot, gyapjút, skótkockát, polárt, fehér poliésztert, softshell-t, selymet, csipkét és lent. A nagy teljesítménysűrűség biztosítja a lézervágást karbon- és nejlonszál-erősítésű valamint fehér textíliáknál is. Számos tartós anyag, amelyet sátrak, sárkányok és táskák gyártásakor használnak, 60 mm/s sebességgel vágható.

Rozsdamentes acél gravírozása

A PLH3D-15W alkalmas rozsdamentes acélötvözetek gravírozására is. A képen látható kés gravírozása 6 mm/s sebességgel készült. A 15 W-os kék lézerfej 33 mm/s sebességgel tud rozsdamentes acélt jelölni.

Szénacél gravírozása

6 W-os kék lézerrel nem lehet szerszámacélt és magas széntartalmú acélfajtákat gravírozni. Tesztjeink szerint azonban egy 15 W-os kék lézerfej képes gravírozni gyorsacél és lágyacél anyagokat. A kontraszt és a precizitás lehetővé teszi akár működő QR-kód gravírozását is.

Műanyagok vágása és gravírozása

A PLH3D-15W másik alkalmazási területe a szintetikus polimerek vágása és gravírozása. Lézerrel vágható és gravírozható műanyagok, mint a polikarbonát, ABS, acetalok, nejlon, akril, PLA, polikarbonát, poliészterek, mikrofelszínű műanyag polimerek, poliuretán, polietilén, fluoropolimerek, PEI, polipropilén, vulkanizált rost, PEEK, polimidok, Rowmark® műanyagok, PPO, polisztirol és VCF fóliák. Például tesztjeink során a 15 W-os kék lézerrel színezett PMMA műanyag egy menetben 2,5 mm/s sebességgel vágható.



PLH3D-15W Lézerfej Jellemzők

Páratlan optikai teljesítmény kategóriájában

Számos nagy teljesítményű kék lézerdióda alkalmazása az optikai teljesítmény növeléséhez.

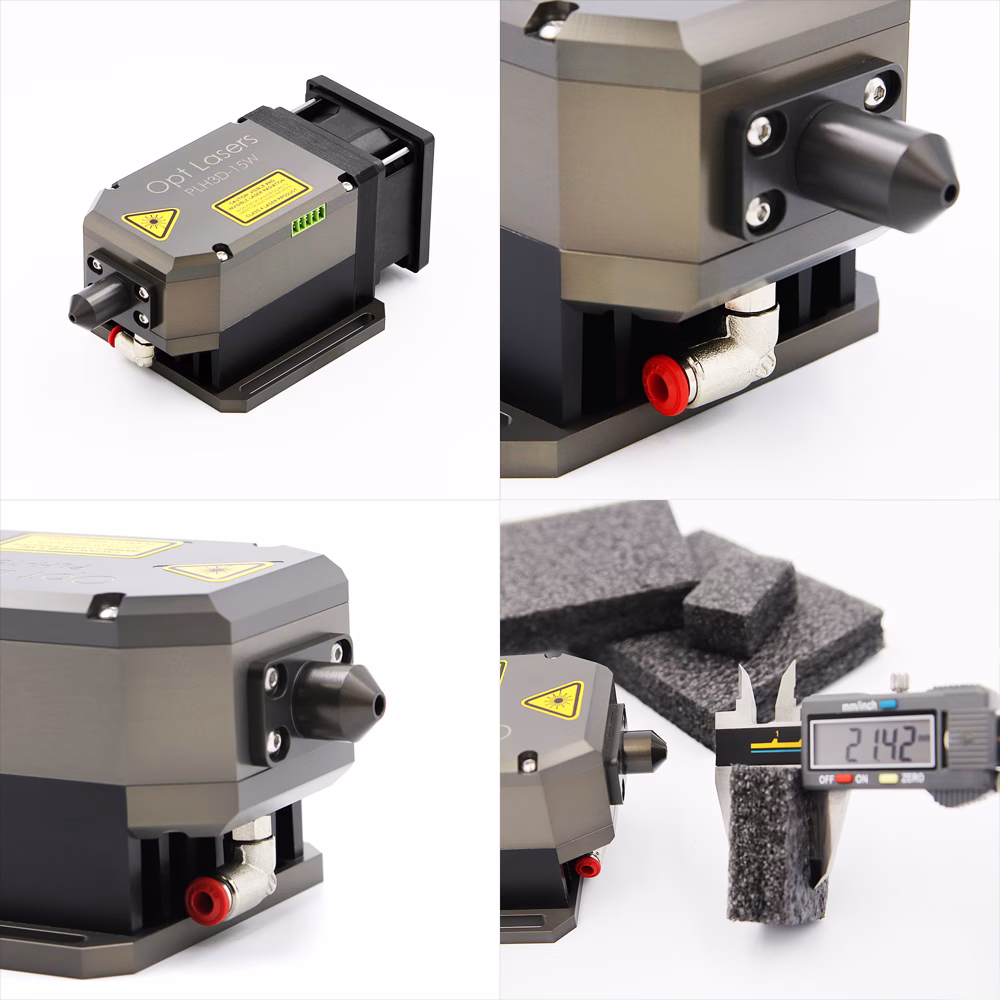

Nagy nyomású levegőfúvóka csökkenti a karbantartási igényt

A nagy nyomású levegőfúvókával tízszer ritkábban kell tisztítani a lencsét. A sűrített levegő meggyorsítja a vágást és gravírozást a füst elvezetésével, valamint megakadályozza a túlzott szennyeződés lerakódását a lencsére. Emellett az irányított levegő hűti a munkaterületet, így nem lesz hibás a munkadarab, és egyenletes gravírozási kontraszt érhető el.

Kétféle hosszúságú fúvókával rendelhető vékony és vastag anyagok vágásához

Kék lézerdiódák teljesítménynöveléshez

Az infravörös fényhez képest a kék fényt számos ipari anyag jobban elnyeli. Ez közvetlenül előnyöket nyújt, mint az alacsonyabb energiafelhasználás és kompaktabb hűtőrendszer.

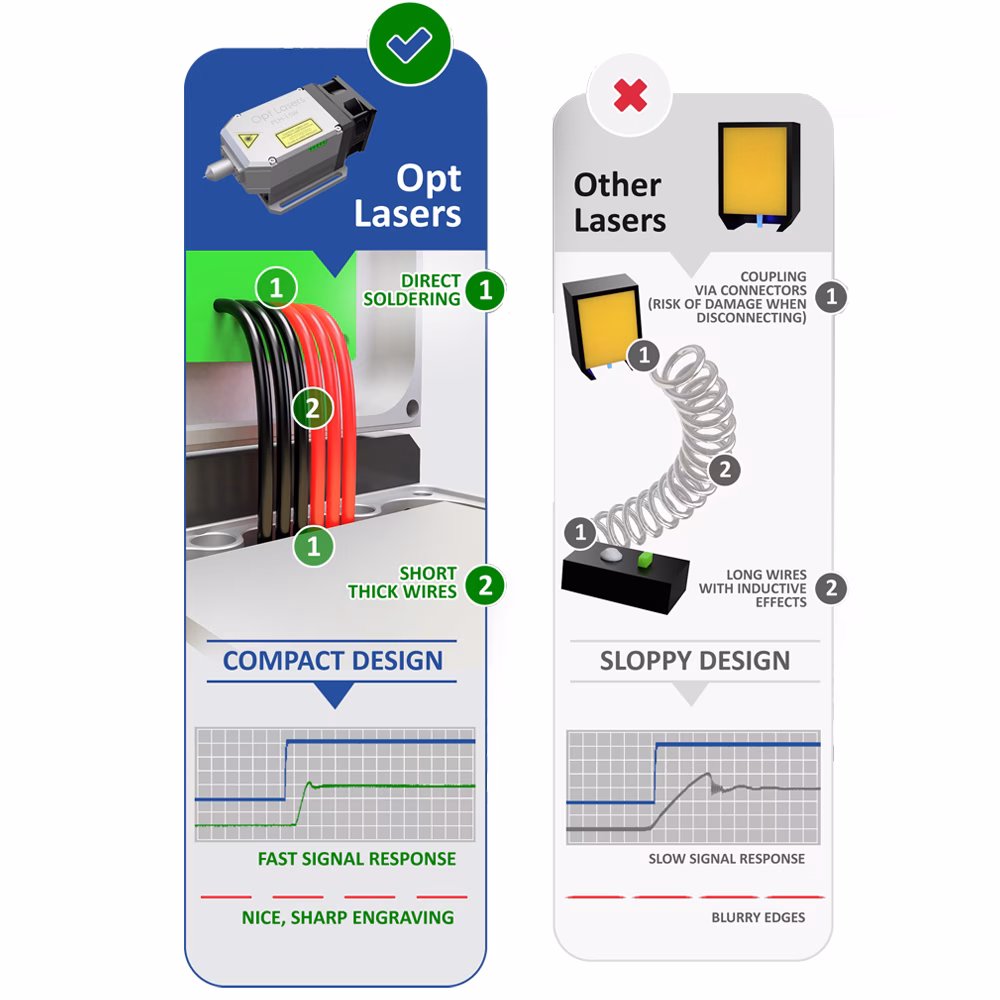

Integrált vezérlő elektronika

Sok lézerfejben a dióda hosszú kábellel csatlakozik a meghajtóhoz, a csatlakoztatás csatlakozókkal történik. A hosszú vezetékek jelentős induktív hatásokat okoznak, ami késlelteti a dióda válaszidejét a meghajtóhoz képest, ami elmosódott vonalakat okozhat. A csatlakozós összekötés érzékenyebbé teszi a rendszer leválásra, mint a közvetlen forrasztás. Feldolgozás közbeni leválás a lézerfej meghibásodásához vezethet.

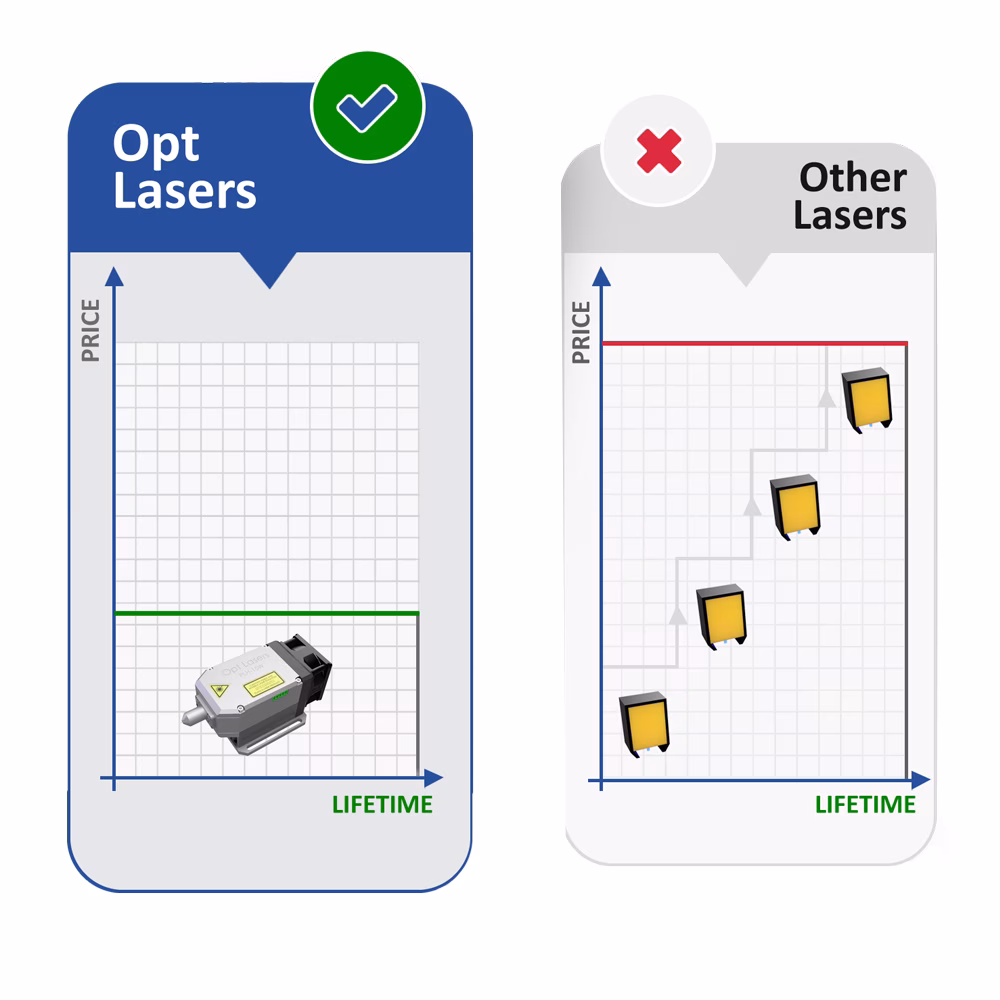

Hosszú élettartam

Az Opt Lasers lézerfejek ipari minőségű CNC megmunkálógépek. A mechanikus alkatrészek forgácsolt alumíniumból készültek. Termékeinket hűtésoptimalizálással terveztük. A legmagasabb minőségű berendezésekbe való befektetés biztosítja a legjobb teljesítményt és árat.

Precíziós aszférikus lencsék

Minden lézermodul négy precízen formázott lencsét tartalmaz, melyek gyakorlatilag mentesek mindenféle hibától. Ezekre vákuumos többrétegű tükröződésgátló bevonat került, amely kiváló optikai teljesítményt és 1,5 MW/cm² teljesítménysűrűséget biztosít.

Teljesítmény és szűk fókuszfolt szinergiája

Az optikai rendszer több nagy teljesítményű lézerdióda sugarát egyesíti és egyetlen, szűk fókuszfoltba koncentrálja. Ez rendkívül nagy teljesítménysűrűséget eredményez, amely lehetővé teszi változatos anyagok, például rozsdamentes acél, szerszámacél és titán gravírozását.

Könnyű kialakítás, amely szinte bármely CNC gépre felszerelhető

Könnyű, alumínium házának köszönhetően a lézerfej tömege kevesebb, mint 800 g. Egy tipikus CNC orsó tömege kb. 1,8 kg, így a CNC gépek könnyedén meghajtják.

Egyszerű integráció

Szinte bármilyen CNC gépen beállítható, mivel mind analóg, mind PWM CNC jeleket fogad.

Azonnali bekapcsolás

Nincs szükség bemelegedési időre

Termék műszaki adatai

Termékvideó - Gyors vágás és gravírozás

Termékvideó - Egyedi átvágás és gravírozás

Jellemző vágási és gravírozási sebességek a PLH3D-15W-val
