Пневматическая система выведения по оси Z: комплект модернизации Avid Pro CNC Laser с гравировальной головкой PLH3D-15W

Система диодного лазера Avid CNC 15W зарекомендовала себя как надежное и универсальное дополнительное устройство для шпиндельных установок Avid CNC, обеспечивая высокоточную гравировку и тонкую резку различных материалов.

Хотя эта система уже не является самой мощной в линейке, она по-прежнему демонстрирует отличные характеристики при реальной оптической мощности 15 Вт. Эффективная обработка материалов на древесной основе, кожи, текстиля, пластмасс, а также гравировка по поверхностям, таким как анодированный алюминий и углеродистая сталь.

Компактная конструкция предусматривает систему пневматического развертывания по оси Z, что позволяет монтировать лазер с любой стороны оси PRO Z. Он автоматически подводится в рабочее положение для лазерной резки и убирается при неиспользовании, поддерживая плавный переход между лазерной, шпиндельной и плазменной обработкой.

Для более требовательных задач Avid теперь предлагает систему XT8 с оптической мощностью до 45 Вт — это самая технологичная и производительная лазерная головка в линейке Avid.

НАЖМИТЕ ЗДЕСЬ и КУПИТЕ XT8 45W — Напрямую у Avid CNC!

Особенности модернизации лазера Avid CNC:

• Диодный лазер Opt Lasers 15 Вт остается одним из самых производительных дополнений для CNC-систем, обеспечивающим надежную работу при гравировке и легкой резке. Хотя это уже не самая мощная модель, она идеально подходит пользователям, ориентированным на точность и универсальность.
• Однопроходная резка фанеры до 3 мм и гравировка анодированного алюминия, углеродистой и нержавеющей стали. Узкая ширина луча 0,007" обеспечивает высочайшую деталировку на широком спектре материалов.
• Лазер интегрируется с автоматической контактной пластиной Auto Z от Avid для точного позиционирования по материалу, а калибровочная процедура позволяет легко переключаться между шпинделем и лазером с учётом смещений.
• Корпус из промышленного фрезерованного алюминия гарантирует высокую точность и рассчитан на длительную эксплуатацию. Система оснащена высокоресурсной лазерной головкой на диодах, разработанной признанным лидером отрасли.
• Пневматическая система развертывания позволяет автоматически опускать лазер в рабочее положение и убирать его выше шпинделя после завершения цикла. Не требуется ручное отсоединение между операциями — процесс становится полностью бесшовным и эффективным.
• Приоритет — безопасность: лазер направлен вниз и комплектуется защитными очками класса OD7+, а также системой ключевой активации. Конструкция исключает контакт пользователя с активным пучком лазера при установке на станок.
• Пружинный механизм безопасности гарантирует автоматический подъем лазера при потере давления воздуха или срабатывании аварийной остановки. Интегрированный датчик давления воздуха в блоке управления оповещает пользователя о неготовности системы к работе.

Презентация лазерного модуля PLH3D-15W для Avid CNC

Применения лазера PLH3D-15W

Работа по дереву

Гравировка синим лазером позволяет получать детализированные узоры с закругленными краями, а также изменять оттенок древесины. Лазерная гравировка применяется для нанесения логотипов или изображений, невозможных при фрезеровании. С PLH3D-15W можно выполнять лазерную гравировку по дереву и материалам на его основе, включая пробку, ДСП, стружечные плиты, ольху, вишню, клен, МДФ, липу, бальзу, шпон, древесноволокнистые плиты средней и высокой плотности. Для этих задач важна высокая скорость. PLH3D-15W обеспечивает устойчивое продвижение вашей мастерской или предприятия за счет высокой поглощенной оптической мощности, позволяющей гравировать фанеру со скоростью до 100 мм/с.

Обработка кожи

Еще одно перспективное применение PLH3D-15W — в кожевенном деле. Возможна лазерная гравировка и резка лицевой, полной, корректированной и восстановленной кожи. Данная лазерная головка (15 Вт) разрезает кожу толщиной 1,3 мм за один проход при скорости 21 мм/с (что соответствует 75 м в час или 1,8 км (1,1 мили) за 24-часовую рабочую смену лазерного оборудования). При этом не происходит обугливания кромки. Гравировка кожи доступна при скорости >100 мм/с на мощности 40%.

Обработка широкого спектра текстиля

Высокое поглощение синего лазерного излучения большинством материалов обеспечивает быструю резку без повреждения защитных слоев, используемых в текстильной промышленности. Лазерная резка и гравировка синим лазером подходит для различных видов тканей, включая Cordura™, Alcantara, фетр, нейлон 1080 ден, джинсу, хлопок с коротковолокнистым волокном, шерсть, тартан, флис, белый полиэстер, софтшелл, шелк, кружево и лен. Высокая плотность мощности позволяет резать текстиль с углеродистым армирующим волокном, а также нейлон-армированные и белые ткани. Множество прочных материалов, используемых для производства палаток, воздушных змеев и сумок, режутся со скоростью 60 мм/с.

Гравировка нержавеющей стали

PLH3D-15W отлично подходит для маркировки и гравировки сплавов нержавеющей стали. Например, на фотографии с ножом гравировка была выполнена со скоростью 6 мм/с. Лазерная головка 15 Вт может наносить маркировку на нержавеющей стали при 33 мм/с.

Гравировка углеродистой стали

Гравировка инструментальной и высокоуглеродистой стали недоступна для 6-ваттного синего лазера. Однако испытания показали, что 15-ваттная лазерная головка способна выполнять гравировку по быстрорежущей и низкоуглеродистой стали. Контраст и высокая детализация позволяют наносить рабочие QR-коды.

Резка и гравировка пластика

Еще одна область применения PLH3D-15W — резка и гравировка синтетических полимеров. Возможно лазерное раскроение и гравировка таких пластиков, как поликарбонат, ABS-пластик, ацетали, нейлон, акрил, PLA, полиэфиры, микрослойные пластиковые полимеры, полиуретан, полиэтилены, фторполимеры, PEI, полипропилен, вулканизированное волокно, PEEK, полиимиды, пластики Rowmark®, PPO, полистирол и VCF-пленки. Например, наши испытания показали, что 15-ваттным синим лазером возможно резать окрашенный ПММА за один проход со скоростью 2,5 мм/с.



Особенности лазерной головки PLH3D-15W

Непревзойденная оптическая мощность в своем классе

Использует несколько высокомощных синих лазерных диодов для наращивания оптической мощности.

Сопло высокого давления предотвращает загрязнение

Сопло высокого давления позволяет чистить линзу в 10 раз реже. Подача сжатого воздуха ускоряет процесс резки и гравировки за счет удаления дыма и препятствует чрезмерному загрязнению линзы. Целенаправленный поток также охлаждает рабочую зону, сводя к минимуму дефекты и обеспечивая равномерный контраст гравировки.

В наличии сопла двух длин для резки тонких и толстых материалов

Питание от синих лазерных диодов

В отличие от инфракрасного излучения, синий свет сильнее поглощается множеством промышленных материалов. Это даёт такие преимущества, как сниженное энергопотребление и компактное теплоотведение.

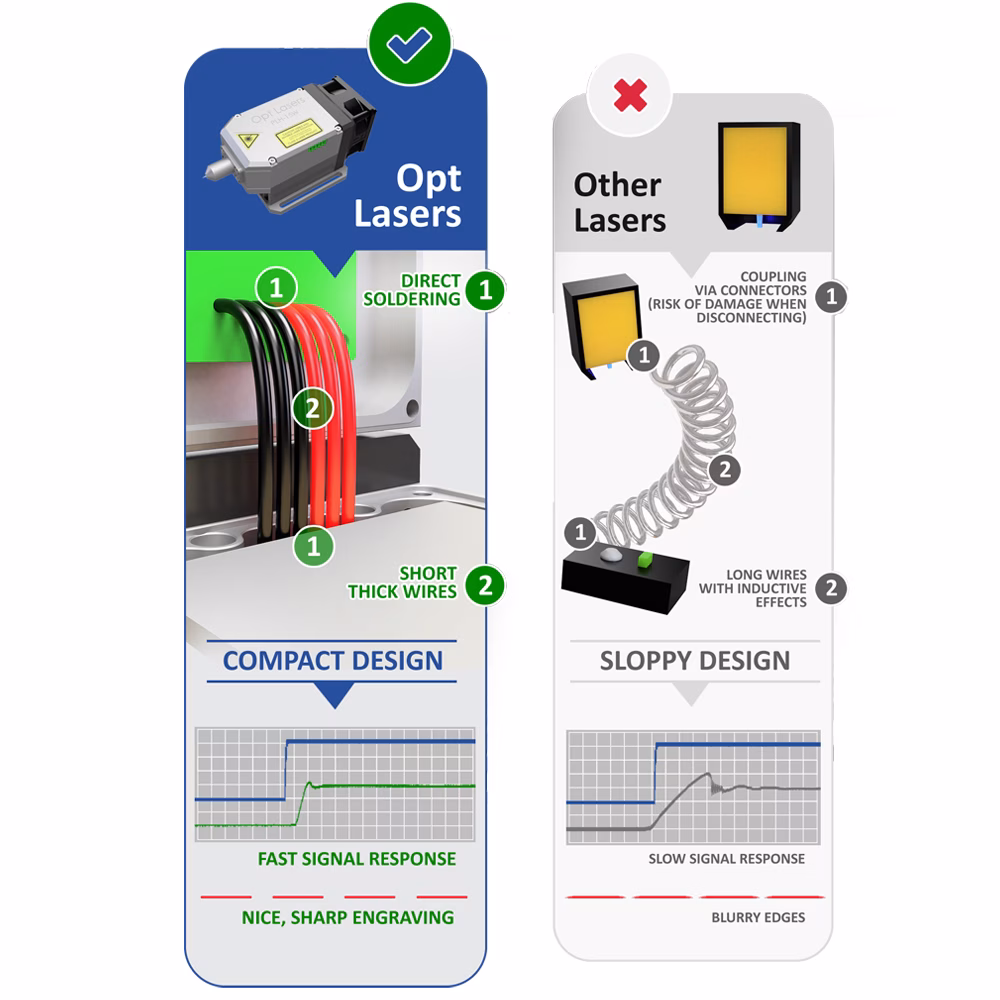

Интегрированная управляющая электроника

Во многих лазерных головках лазерный диод соединен с драйвером посредством длинного кабеля и разъемов. Длинные провода обладают значительной индуктивностью, вносящей задержки в отклике лазера на управляющий сигнал, что приводит к нечетким линиям. Соединительные разъёмы более подвержены разрывам, чем пайка, а обрыв во время работы может повредить лазерную головку.

Длительный срок службы

Лазерные головки Opt Lasers — инструментальный уровень в сегменте оборудования для ЧПУ. Механические компоненты изготовлены из фрезерованного алюминия. Вся продукция проектируется с учетом оптимального охлаждения. Инвестиции в высококачественное оборудование обеспечивают максимальные технические и экономические показатели.

Аперические линзы прецизионного класса

Каждый лазерный модуль содержит четыре высокоточных формованных линзы практически без изъянов. В сочетании с вакуумным многослойным просветляющим покрытием такая оптика обеспечивает превосходные характеристики и исключительную плотность мощности — 1,5 МВт/см².

Сочетание мощности и сверхмалого пятна

Оптическая система объединяет лучи нескольких высокомощных лазерных диодов, фокусируя их в малое пятно. Это позволяет достигать высокой плотности мощности и выполнять гравировку различных материалов, включая нержавеющую и инструментальную сталь, а также титан.

Легкий корпус для установки практически на любой CNC-станок

Конструкция из легкого алюминия обеспечивает массу лазера менее 800 г. Обычный шпиндель CNC весит примерно 1,8 кг, поэтому станки без усилий справляются с этим оборудованием.

Простая интеграция

Может быть установлен почти на любой станок с ЧПУ благодаря поддержке аналогового и ШИМ-сигнала управления.

Мгновенное включение

Не требует прогрева

Технические характеристики изделия

Видео продукта – Быстрая резка и гравировка

Видео продукта – Однопроходная резка и гравировка

Типичные скорости резки и гравировки с помощью PLH3D-15W
