Kit de Actualización Láser Pro CNC Avid con Despliegue Z Neumático y Cabezal de Grabado Láser PLH3D-15W

El Sistema Láser de Diodo de 15W para Avid CNC ha sido un complemento fiable y versátil para los sistemas de corte por husillo de Avid CNC, permitiendo el grabado de precisión y el corte fino en diversos materiales.

Aunque ya no es la unidad más potente de la gama, el sistema de 15W sigue ofreciendo un rendimiento excelente con 15 vatios reales de potencia óptica. Puede procesar eficazmente materiales a base de madera, cuero, textiles, plásticos y grabar superficies como aluminio anodizado y acero al carbono.

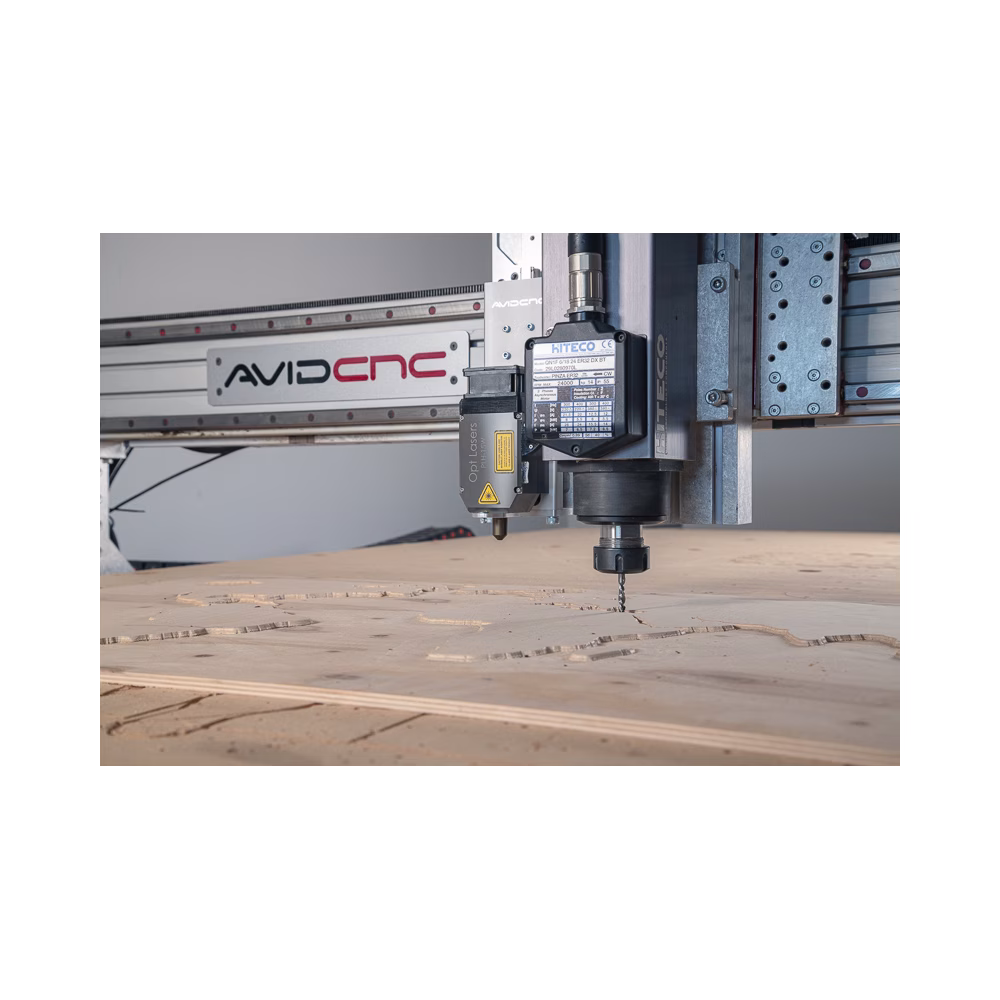

Su diseño compacto incluye un sistema de despliegue Z accionado por aire, lo que permite que el láser se monte a cualquier lado del eje Z PRO. Se desplaza cómodamente a la posición de corte láser y se retrae cuando no está en uso, permitiendo transiciones fluidas entre operaciones de láser, husillo o plasma.

Para proyectos aún más exigentes, Avid ofrece ahora el sistema XT8 con hasta 45W de potencia óptica, el cabezal láser más avanzado y capaz disponible en la gama de Avid.

¡Haga clic aquí y COMPRE AHORA XT8 45W - Directamente de Avid CNC!

Características de la Mejora Láser para Avid CNC:

• El láser de diodo de 15 vatios de Opt Lasers sigue siendo uno de los láseres complementarios más capaces para sistemas CNC, ofreciendo un rendimiento fiable para grabado y corte ligero. Aunque ya no es el modelo de mayor potencia disponible, es ideal para usuarios que buscan precisión y versatilidad.
• Corta hasta 3 mm de contrachapado en una sola pasada y puede grabar aluminio anodizado, acero al carbono y acero inoxidable. Su haz fino de 0,007" permite trabajos de gran detalle en una amplia variedad de materiales.
• El láser se integra con la placa de contacto automático Z de Avid para referencia precisa de material, y un procedimiento de calibración permite cambiar fácilmente entre husillo y láser con offsets definidos.
• Construido con aluminio mecanizado de grado industrial, el sistema ofrece alta precisión y está diseñado para operación prolongada. Incorpora un cabezal láser de diodo de ciclo de trabajo elevado desarrollado por un líder reconocido en el sector.
• El sistema de despliegue accionado por aire permite que el láser descienda automáticamente a la posición de trabajo y se retraiga sobre el husillo tras su uso. No hay necesidad de desmontaje manual entre procesos, facilitando operaciones fluidas y eficientes.
• La seguridad es prioritaria: el láser apunta hacia abajo e incluye gafas de seguridad OD7+ junto con un sistema de armado por llave. Está diseñado para permanecer en la máquina sin exponer al usuario a rayos láser activos.
• Un sistema de seguridad con resorte retráctil mantiene el láser replegado si se pierde presión de aire o se activa la parada de emergencia. Un sensor de aire integrado en la caja de control alerta al usuario si el sistema no está listo para operar.

Presentación de la Unidad Láser PLH3D-15W para Avid CNC

Aplicaciones del Láser PLH3D-15W

Carpintería

El grabado con láser azul puede producir un patrón detallado con bordes redondeados, así como oscurecer el color de la madera. El grabado láser permite grabar logotipos o fotografías, lo cual no es posible con fresas convencionales. Con el PLH3D-15W, puede grabar con láser madera y materiales a base de madera, incluidos corcho, tablero de partículas, tablero aglomerado, aliso, cerezo, arce, MDF, tilo, balsa, chapas, tableros de fibras de densidad media y alta. En estas aplicaciones, la velocidad es crucial. El PLH3D-15W garantiza que su empresa o taller doméstico mantenga una ventaja competitiva. Altos niveles de potencia óptica absorbida permiten grabar contrachapado a 100 mm/s.

Marroquinería

Otra aplicación destacada del PLH3D-15W es la marroquinería. Permite grabar y cortar con láser cuero flor, cuero de grano completo, cuero de grano corregido y cuero regenerado. Este cabezal láser de 15 W puede cortar cuero de 1,3 mm de espesor en una sola pasada a 21 mm/s (equivalente a 75 m por hora o 1,8 km (1,1 mi) en una jornada de 24 h de la máquina láser). Lo realiza sin quemar los bordes. Puede grabar cuero a más de 100 mm/s al 40% de potencia.

Amplia Gama de Textiles

La alta absorción de la luz láser azul permite el corte rápido sin dañar las capas de protección empleadas en el corte textil. El corte y grabado láser azul son adecuados para diferentes tipos de textiles incluyendo Cordura™, Alcantara, fieltro, nylon 1080D, mezclilla, algodón de fibra corta, lana, tartán, forro polar, poliéster blanco, softshell, seda, encaje y lino. La alta densidad de potencia permite cortar textiles con hilos reforzados con carbono y con nylon, así como tejidos blancos. Muchos materiales resistentes empleados en la producción de tiendas, cometas y bolsas pueden cortarse a 60 mm/s.

Grabado en Acero Inoxidable

El PLH3D-15W también es eficaz para grabar aleaciones de acero inoxidable. En el ejemplo de la fotografía con el cuchillo, lo grabamos a 6 mm/s. El cabezal láser azul de 15 W puede marcar acero inoxidable a 33 mm/s.

Grabado en Acero al Carbono

No es posible grabar acero herramienta y aceros con alto contenido de carbono con un láser azul de 6 W. Sin embargo, nuestras pruebas han demostrado que un cabezal láser azul de 15 W puede grabar acero rápido así como acero bajo en carbono. De hecho, el contraste y la precisión permiten grabar un código QR funcional.

Corte y Grabado de Plásticos

Otra aplicación del PLH3D-15W es el corte y grabado de polímeros sintéticos. Es posible cortar y grabar con láser plásticos como policarbonato, ABS, acetal, nylon, acrílico, PLA, policarbonato, poliéster, polímeros microsuperficiales, poliuretano, polietileno, fluoropolímeros, PEI, polipropileno, fibra vulcanizada, PEEK, poliimidas, plásticos Rowmark®, PPO, poliestireno y filmes VCF. Por ejemplo, nuestras pruebas han demostrado que un láser azul de 15 W puede cortar PMMA coloreado en una pasada a 2,5 mm/s.

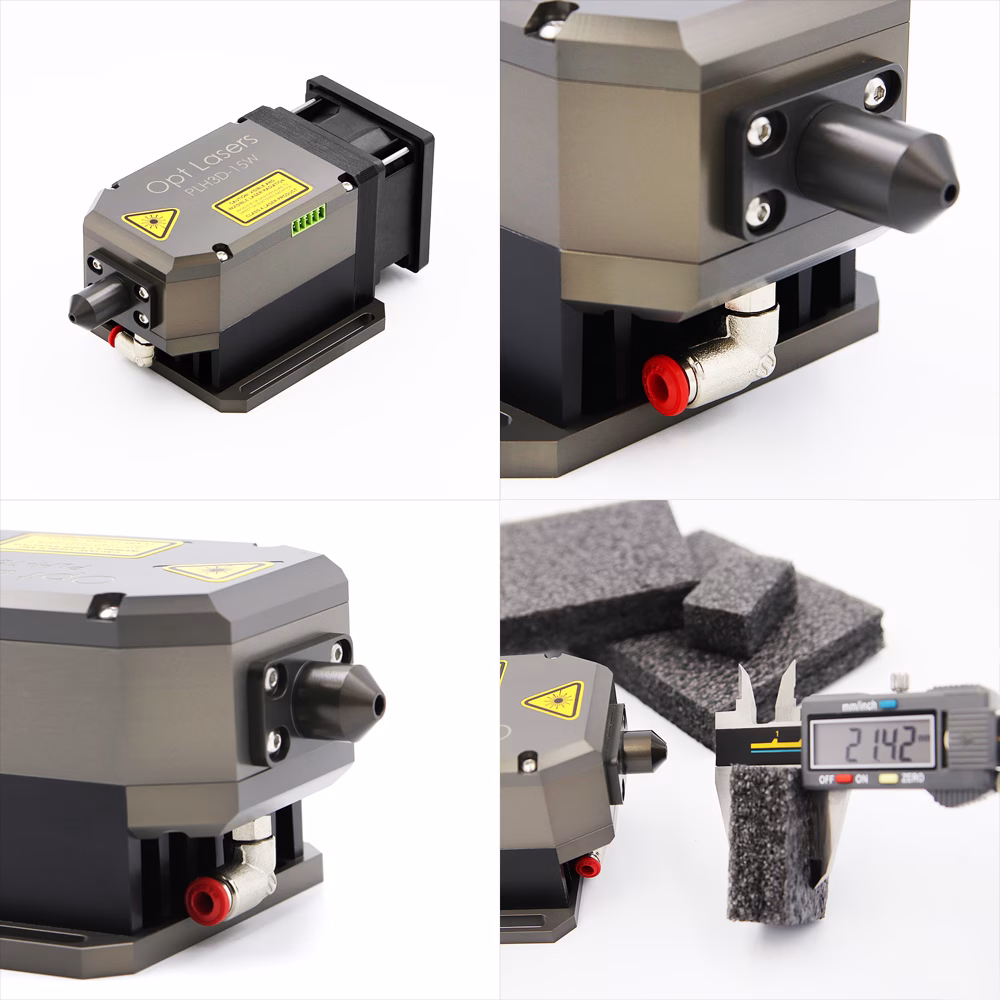

Características del Cabezal Láser PLH3D-15W

Potencia Óptica Inigualable en su Clase

Utiliza múltiples diodos láser azul de alta potencia para escalar la potencia óptica.

Boquilla de Aire a Alta Presión que Reduce el Mantenimiento

Con la boquilla de aire a alta presión, puede limpiar la lente diez veces menos frecuentemente. El aire presurizado también acelera el proceso de corte y grabado al eliminar el humo y prevenir la acumulación excesiva de suciedad sobre la lente. Además, el flujo de aire dirigido enfría la zona de trabajo, resultando en ausencia de defectos y un contraste uniforme del grabado.

Disponible con boquillas de dos longitudes distintas para corte de materiales delgados y gruesos

Impulsado por Diodos Láser Azul

A diferencia de la luz infrarroja, la luz azul es absorbida mucho más eficazmente por numerosos materiales industriales. Esto se traduce directamente en ventajas como el menor consumo energético y una gestión térmica más compacta.

Electrónica de Control Integrada

En muchos cabezales láser, el diodo está conectado al driver mediante cables largos y la conexión se realiza con conectores. Los cables largos presentan elevados efectos inductivos, lo que produce retardos en la respuesta del diodo respecto al driver, traducido en líneas borrosas. Los conectores son más proclives a desconexiones que la soldadura directa. Una desconexión durante el proceso láser puede dañar el cabezal.

Larga Vida Útil

Los cabezales láser de Opt Lasers son herramientas CNC de nivel industrial. Las piezas mecánicas están fabricadas en aluminio mecanizado. Nuestros productos están diseñados para una óptima disipación térmica. Invertir en equipos de la mayor calidad garantiza el mejor rendimiento y coste.

Lentes Asféricas de Precisión

Cada módulo láser incorpora cuatro lentes moldeadas de precisión, prácticamente libres de imperfecciones. Junto con un recubrimiento antirreflectante multicapa por pulverización al vacío, este diseño garantiza un rendimiento óptico superior y una densidad de potencia de 1,5 MW/cm².

Simbiosis de Potencia y Foco Reducido

El sistema óptico combina los haces de múltiples diodos láser de alta potencia y los focaliza en un punto pequeño. El resultado es una alta densidad de potencia, proporcionando la versatilidad necesaria para grabar materiales diversos, incluidos acero inoxidable, acero herramienta y titanio.

Diseño Liviano que se Monta en Prácticamente Cualquier CNC

Con un cuerpo de aluminio liviano, el cabezal pesa menos de 800 g. Dado que un husillo CNC típico pesa aproximadamente 1,8 kg, las máquinas CNC pueden operarlo sin esfuerzo.

Integración Sencilla

Puede ser instalado en casi cualquier máquina CNC, ya que acepta señales analógicas y PWM.

Potencia Instantánea

Sin tiempo de calentamiento

Especificaciones Técnicas

Video del Producto - Corte y Grabado Rápido

Video del Producto - Corte y Grabado en Una Sola Pasada

Velocidades Típicas de Corte y Grabado con PLH3D-15W
