Luftaktuator-styret Z-deployment Avid Pro CNC Laser Opgraderingssæt med PLH3D-15W graveringslaserhoved

Avid CNC 15W Diode Laser System har været et pålideligt og alsidigt tilbehør til Avid CNC spindle-skæresystemer, der muliggør præcisionsgravering og fin skæring på en række forskellige materialer.

Selvom den ikke længere er den mest kraftfulde enhed i sortimentet, leverer 15W-systemet fortsat fremragende ydeevne med reelle 15 watt optisk effekt. Det kan effektivt bearbejde træbaserede materialer, læder, tekstiler, plast samt gravere overflader som eloxeret aluminium og kulstofstål.

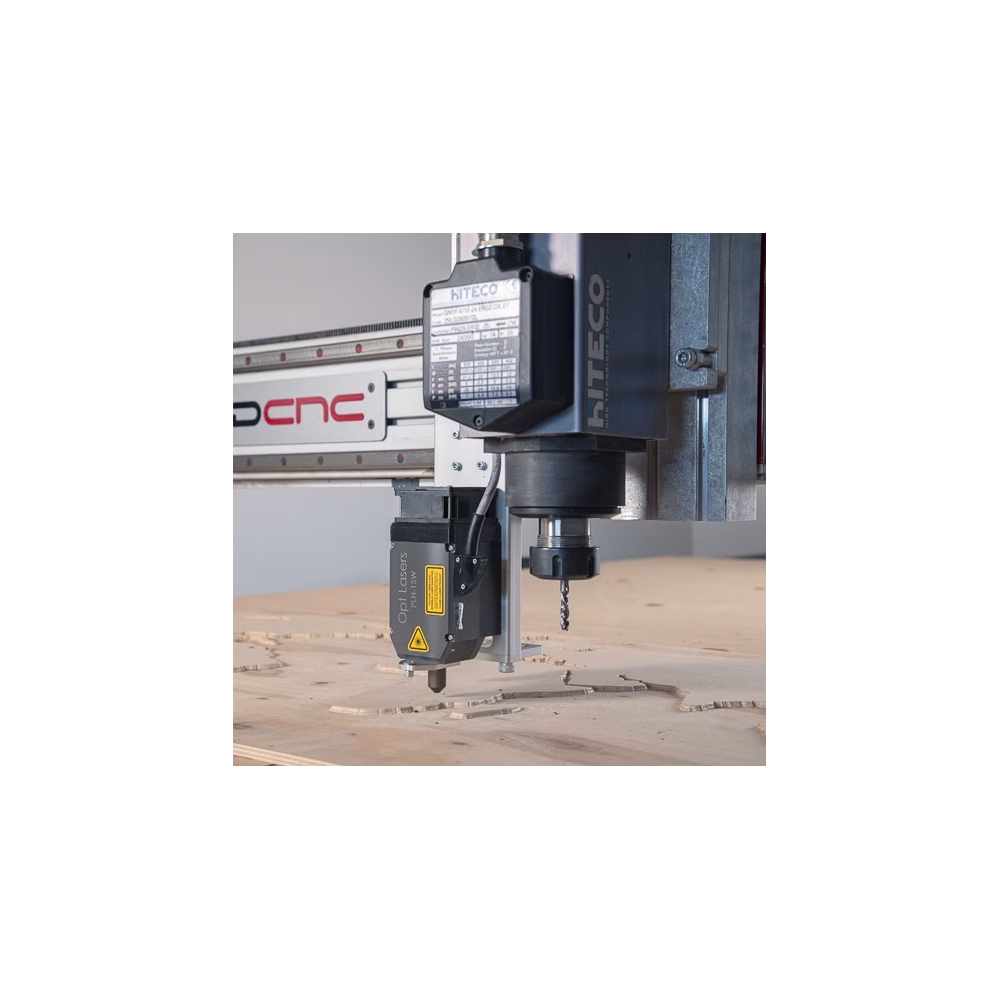

Dens kompakte design inkluderer et luftaktiveret Z-udplaceringssystem, der muliggør montering af laseren på begge sider af PRO Z-aksen. Den bevæger sig nemt i position til laserskæring og trækker sig tilbage, når den ikke anvendes, hvilket understøtter problemfri overgang mellem laser- og spindle- eller plasmaoperationer.

Til endnu mere krævende projekter tilbyder Avid nu XT8-systemet med op til 45W optisk effekt – det mest avancerede og kapable laserhoved i Avid-sortimentet.

Click Here and BUY NOW XT8 45W - Directly from Avid CNC!

Avid CNC Laser Upgrade Features:

• Opt Lasers 15 Watt Diode laser er fortsat en af de mest kapable tilføjelseslasere til CNC-systemer og leverer pålidelig ydeevne til gravering og let skæring. Selvom den ikke længere er den model med højest effekt, er den ideel til brugere, der søger præcision og alsidighed.
• Den skærer op til 3 mm krydsfiner i ét gennemløb og kan gravere eloxeret aluminium, kulstofstål og rustfrit stål. Dens fine 0.007” strålebredde gør det muligt at udføre detaljeret arbejde på en bred vifte af materialer.
• Laseren integreres med Avid’s Auto Z Touchplate for nøjagtig materialereference, og en kalibreringsrutine muliggør let skift mellem spindle og laser med definerede offset.
• Systemet er fremstillet af industrigradet bearbejdet aluminium og sikrer høj præcision og lang levetid. Det er udstyret med et diode-laserhoved til høje driftstider udviklet af en anerkendt industriaktør.
• Det luftaktiverede udplaceringssystem sænker automatisk laseren i position og trækker den tilbage over spindle efter brug. Der er ikke behov for manuel afmontering mellem operationer, hvilket gør processen strømlinet og effektiv.
• Sikkerhed er prioritet — laseren er rettet nedad og leveres med OD7+ sikkerhedsbriller samt et nøgleaktiveret armeringssystem. Den er designet til at forblive på maskinen uden brugerens eksponering for aktive laserstråler.
• En fjederbelastet failsafe holder laseren tilbagetrukket, hvis lufttrykket mistes eller nødstop aktiveres. En integreret luftsensor i kontrolboksen advarer brugeren, hvis systemet ikke er klar til brug.

PLH3D-15W Avid CNC Laser Unit Præsentation

PLH3D-15W Laseranvendelser

Træbearbejdning

Blå lasergravering kan producere et detaljeret mønster med afrundede kanter samt mørkne træets farve. Lasergravering kan anvendes til at gravere et logo eller et foto, hvilket ikke kan udføres med skærende værktøjer. Med PLH3D-15W kan du lasergravere træ og træbaserede materialer, herunder kork, spånplade, træfiberplade, elletræ, kirsebærtræ, ahorn, MDF, lindetræ, balsatræ, finér, medium-density-fiberboard og high-density-fiberboard. For disse applikationer er hastighed afgørende. PLH3D-15W sikrer, at din virksomhed eller dit hjemmearbejdsværksted forbliver konkurrencedygtigt. Høje niveauer af absorberet optisk effekt muliggør gravering af krydsfiner ved 100 mm/s.

Læderbearbejdning

En anden betydningsfuld applikation af PLH3D-15W er læderbearbejdning. Du kan lasergravere og skære læder af topkvalitet, fuldnarvet læder, slebet narv og regenereret læder. Dette 15 W laserhoved kan skære 1,3 mm tykt læder i ét gennemløb ved 21 mm/s (svarende til 75 m i timen, eller 1,8 km (1,1 mi) per lasersystems 24-timers arbejdsdag). Det gør det uden forkulning af kanterne. Det kan gravere læder ved >100 mm/s ved 40 % effekt.

Bredt udvalg af tekstiler

Den høje absorptionsgrad af blåt laserlys for en lang række materialer muliggør hurtig skæring uden beskadigelse af beskyttelseslag anvendt ved tekstilskæring. Blå laserskæring og gravering er velegnet til diverse tekstiltyper, inkl. Cordura™, Alcantara, filt, 1080 denier nylon, jeans, kortfibre bomuld, uld, tartan, fleece, hvid polyester, softshell, silke, blonde og hør. Høj effekttæthed gør det muligt at laserskære tekstiler med kulforstærket garn og nylonforstærket garn samt hvide tekstiler. Mange robuste materialer, der anvendes i produktionen af telte, drager og tasker, kan skæres ved 60 mm/s.

Gravering af rustfrit stål

PLH3D-15W klarer også gravering af rustfrie stål-legeringer. På fotoeksemplet med kniven blev der graveret ved 6 mm/s. 15 W blå laserhovedet kan mærke rustfrit stål ved 33 mm/s.

Gravering af kulstofstål

Du kan ikke gravere værktøjsstål og høj-kulstofholdige stållegeringer med en 6 W blå laser. Vores tests har dog vist, at et 15 W blå laserhoved kan gravere højehastighedsstål samt mildt stål. Faktisk muliggør kontrasten og præcisionen gravering af en velfungerende QR-kode.

Skæring og gravering af plast

En anden applikation for PLH3D-15W er skæring og gravering af syntetiske polymerer. Du kan laserskære og gravere plast såsom polycarbonat, ABS-plast, acetaler, nylon, akryl, PLA, polycarbonat, polyestere, mikrosurface plastpolymerer, polyurethan, polyethylen, fluorpolymerer, PEI, polypropylen, vulkanfiber, PEEK, polyimider, Rowmark® plast, PPO, polystyren og VCF-film. For eksempel har vores test vist, at en 15 W blå laser kan skære farvet PMMA i et enkelt gennemløb ved 2,5 mm/s.



PLH3D-15W Laserhoved Funktioner

Uovertruffen optisk effekt i sin klasse

Anvender flere højtydende blå laserdiode til opskalering af optisk effekt.

Højtryks-luftdyse forhindrer højt vedligeholdelsesbehov

Med højtryksluftdysen kan du rengøre linsen 10x sjældnere. Den tryksatte luft accelererer også skære- og graveringsprocessen ved at fjerne røg og forhindre overdreven snavsophobning på linsen. Derudover afkøler den rettede luftstrøm arbejdsområdet, hvilket resulterer i færre defekter og ensartet graveringens kontrast.

Tilgængelig med to forskellige dyse-længder for skæring af tynde og tykke materialer

Drevet af blå laserdiode

I modsætning til infrarødt lys absorberes blåt lys lettere af mange industrielle materialer. Dette giver flere fordele, herunder reduceret strømforbrug og mere kompakt varmeafledning.

Integreret styreelektronik

I mange laserhoveder er dioden forbundet til driveren via et langt kabel og koblingen sker med stik. Lange ledninger medfører betydelige induktive effekter. Dette resulterer i forsinkelser i diodens respons i forhold til driveren og forårsager udtværede linjer. Stik er mere tilbøjelige til forbindelsesafbrydelser end koblinger udført via direkte lodning. Afbrydelse under laserbearbejdning kan beskadige laserhovedet.

Lang levetid

Opt Lasers laserhoveder er CNC-værktøj på industriniveau. De mekaniske dele er fremstillet af bearbejdet aluminium. Vores produkter er designet med køleoptimering for øje. Investering i udstyr af højeste kvalitet sikrer den bedste ydeevne og pris.

Præcisionsasfæriske linser

Hver lasermodul indeholder fire præcisionsstøbte linser, der stort set er fri for uregelmæssigheder. I kombination med et vakuum-sputteret multi-lags antirefleksionscoating giver dette design overlegen optisk ydeevne og en spektakulær effekttæthed på 1,5 MW/cm².

Synergi af effekt og præcis strålepunkt

Det optiske system kombinerer strålerne fra flere højtydende laserdiode og fokuserer dem til et snævert punkt. Resultatet er høj effekttæthed, hvilket giver alsidighed til at gravere forskellige materialer, herunder rustfrit stål, værktøjsstål og titanium.

Letvægtsdesign til montering på næsten enhver CNC-maskine

Med et let aluminiumskabinet vejer laseren under 800 g. Da en typisk CNC-spindle vejer cirka 1,8 kg, kan CNC-maskiner nemt håndtere den.

Enkel integration

Kan installere på næsten enhver CNC-maskine, da den accepterer både analoge og PWM CNC-signaler.

Øjeblikkelig start

Ingen opvarmningstid

Produktspecifikationer

Produktvideo – Lynhurtig Skæring og Gravering

Produktvideo – Skæring og Gravering i Ét Pass

Typiske Skære- og Graveringshastigheder med PLH3D-15W
