Kit de mise à niveau laser Avid Pro CNC à déploiement Z pneumatique avec tête laser de gravure PLH3D-15W

Le système laser à diode 15W Avid CNC s'est révélé être un accessoire fiable et polyvalent pour les systèmes de découpe à broche Avid CNC, permettant la gravure de précision et la découpe fine sur divers matériaux.

Bien qu’il ne soit plus l’unité la plus puissante de la gamme, le système 15W offre toujours d’excellentes performances avec une véritable puissance optique de 15 watts. Il traite efficacement les matériaux à base de bois, le cuir, les textiles, les plastiques et permet la gravure de surfaces telles que l’aluminium anodisé et l’acier au carbone.

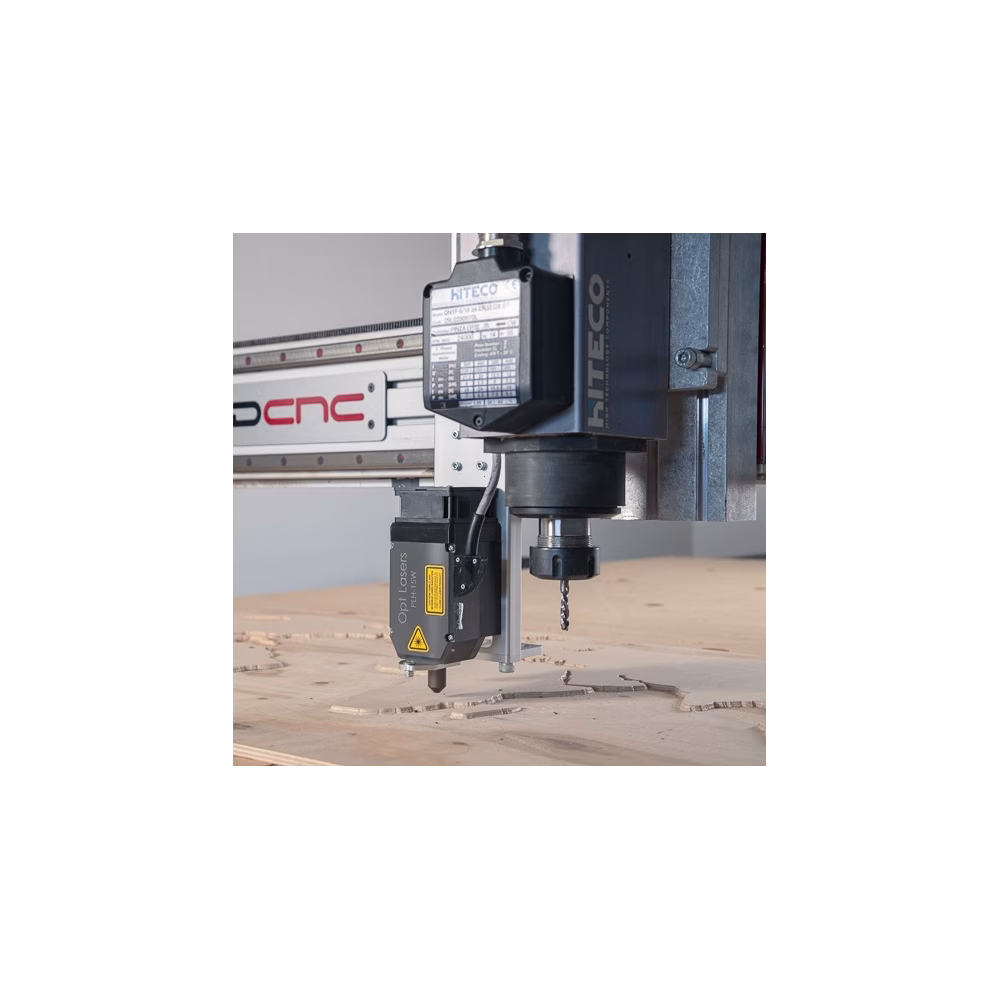

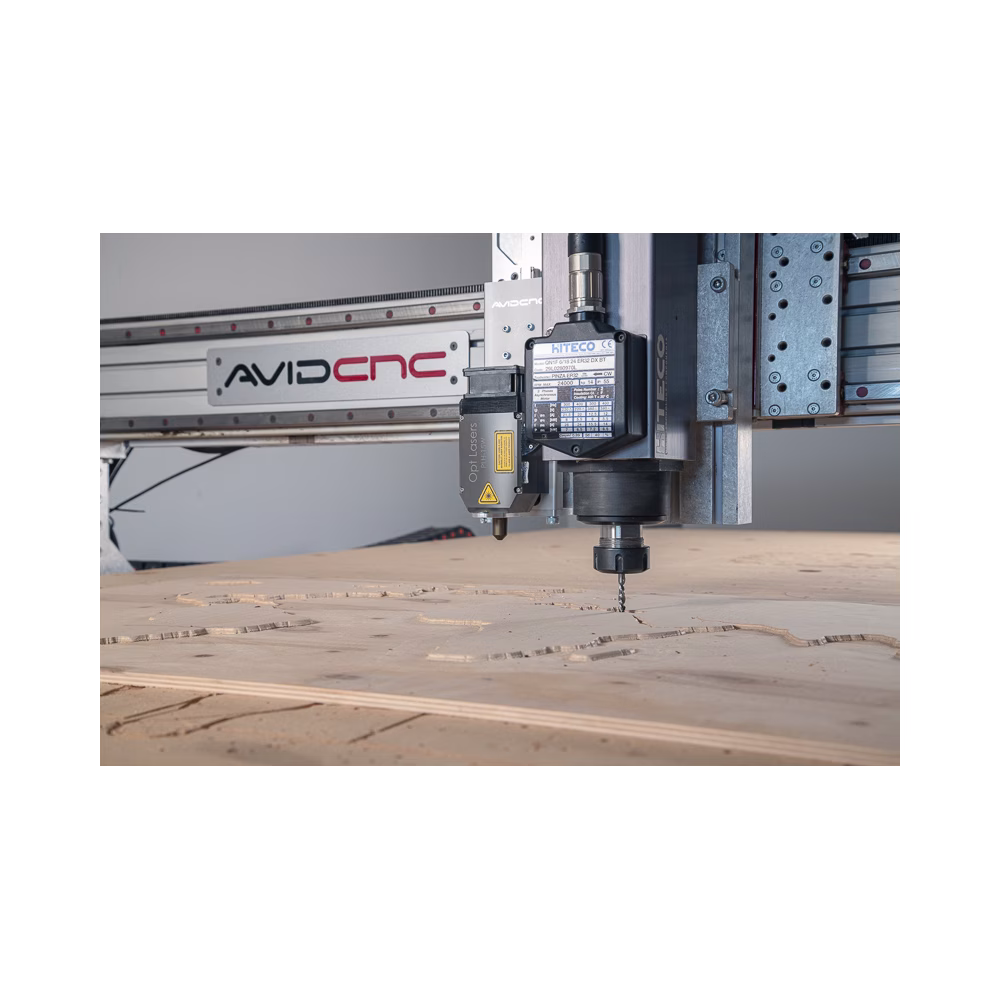

Sa conception compacte intègre un système de déploiement Z actionné par air, permettant de monter le laser de chaque côté de l’axe Z PRO. Il se positionne facilement pour la découpe laser et se rétracte lorsqu’il n’est pas utilisé, offrant une transition fluide entre les opérations laser, broche ou plasma.

Pour les projets encore plus exigeants, Avid propose désormais le système XT8 avec jusqu'à 45W de puissance optique – la tête laser la plus avancée et performante de la gamme Avid.

Cliquez ici et ACHETEZ MAINTENANT XT8 45W - Directement auprès d’Avid CNC !

Caractéristiques de la mise à niveau laser Avid CNC :

• Le laser à diode 15 watts Opt Lasers demeure l’un des accessoires laser les plus performants pour les systèmes CNC, offrant fiabilité en gravure et coupe légère. Bien qu’il ne soit plus le modèle le plus puissant disponible, il constitue le choix idéal pour les utilisateurs recherchant précision et polyvalence.
• Il coupe jusqu’à 3 mm de contreplaqué en un seul passage et peut graver l’aluminium anodisé, l’acier au carbone et l’acier inoxydable. Son faisceau fin de 0,007” permet un travail de détail sur toute une gamme de matériaux.
• Le laser s’intègre à la plaque tactile autonivelante Avid pour un référencement précis des matériaux ; une routine de calibration permet un passage aisé entre la broche et le laser avec des décalages définis.
• Conçu en aluminium usiné qualité industrielle, le système garantit une haute précision et est conçu pour un fonctionnement prolongé. Il intègre une tête laser à diode à haut facteur de marche développée par un leader du secteur.
• Le système de déploiement pneumatique permet au laser de s’abaisser automatiquement en position et de se rétracter au-dessus de la broche après usage. Aucun détachement manuel n’est nécessaire, garantissant fluidité et efficacité.
• La sécurité est une priorité — le laser est orienté vers le bas et est fourni avec des lunettes de protection OD7+, ainsi qu’un système d’armement à clé. Il est conçu pour rester sur la machine sans exposition de l’utilisateur aux faisceaux actifs.
• Un ressort de sécurité maintient le laser rétracté en cas de perte de pression d’air ou d’activation de l’arrêt d’urgence. Un capteur d’air intégré dans le boîtier de commande avertit l’utilisateur si le système n’est pas prêt à l’emploi.

Présentation de l’unité laser PLH3D-15W Avid CNC

Applications laser PLH3D-15W

Travail du bois

La gravure laser bleue permet de réaliser des motifs détaillés aux bords arrondis et de foncer la teinte du bois. Elle sert à graver un logo ou une photo, opérations impossibles avec des fraises. Avec le PLH3D-15W, vous pouvez graver au laser le bois et les matériaux dérivés du bois, y compris le liège, l’aggloméré, le panneau de particules, l’aulne, le cerisier, l’érable, le MDF, le tilleul, le balsa, les placages, les panneaux fibres de densité moyenne et élevée. Pour ces applications, la vitesse est essentielle. Le PLH3D-15W permet à votre atelier professionnel ou domestique d’être à la pointe. Une haute absorption de puissance optique permet de graver le contreplaqué à 100 mm/s.

Travail du cuir

Une autre application du PLH3D-15W est le travail du cuir. Vous pouvez graver et découper au laser du cuir pleine fleur, fleur corrigée et cuir reconstitué. Cette tête laser 15 W découpe du cuir de 1,3 mm d’épaisseur en un seul passage à 21 mm/s (soit 75 m par heure ou 1,8 km (1,1 mi) par poste de 24 h). Elle réalise cela sans carboniser les bords. Elle peut graver le cuir à plus de 100 mm/s à 40 % de puissance.

Large gamme de textiles

La forte absorption du rayonnement laser bleu par de nombreux matériaux permet une découpe rapide sans endommager les couches de protection utilisées dans la découpe textile. La découpe et la gravure laser bleues conviennent à une grande variété de textiles, notamment Cordura™, Alcantara, feutre, nylon 1080 deniers, jean, coton fibre courte, laine, tartan, polaire, polyester blanc, softshell, soie, dentelle et lin. La haute densité de puissance permet la découpe au laser de textiles renforcés carbone et nylon, ainsi que de textiles blancs. De nombreux matériaux robustes utilisés dans la fabrication de tentes, cerfs-volants et sacs peuvent être découpés à 60 mm/s.

Gravure sur acier inoxydable

Le PLH3D-15W s’avère également efficace pour graver des alliages d’acier inoxydable. Sur la photo de l’exemple avec le couteau, nous l’avons gravé à 6 mm/s. La tête laser bleue 15 W peut marquer de l’acier inoxydable à 33 mm/s.

Gravure sur acier au carbone

Vous ne pouvez pas graver les aciers d’outillage et aciers à haute teneur en carbone avec un laser bleu 6 W. Cependant, nos essais prouvent qu’une tête laser bleue 15 W peut graver des aciers rapides ainsi que des aciers doux. En effet, le contraste et la précision permettent notamment de graver un code QR fonctionnel.

Découpe et gravure de plastiques

Une autre application du PLH3D-15W concerne la découpe et la gravure de polymères synthétiques. Vous pouvez découper et graver au laser des plastiques tels que polycarbonate, ABS, acétals, nylon, acrylique, PLA, polycarbonate, polyesters, polymères microsurface, polyuréthane, polyéthylènes, fluoropolymères, PEI, polypropylène, fibre vulcanisée, PEEK, polyimides, plastiques Rowmark®, PPO, polystyrène et films VCF. Par exemple, nos tests montrent qu’un laser bleu 15 W peut couper du PMMA coloré en un seul passage à 2,5 mm/s.

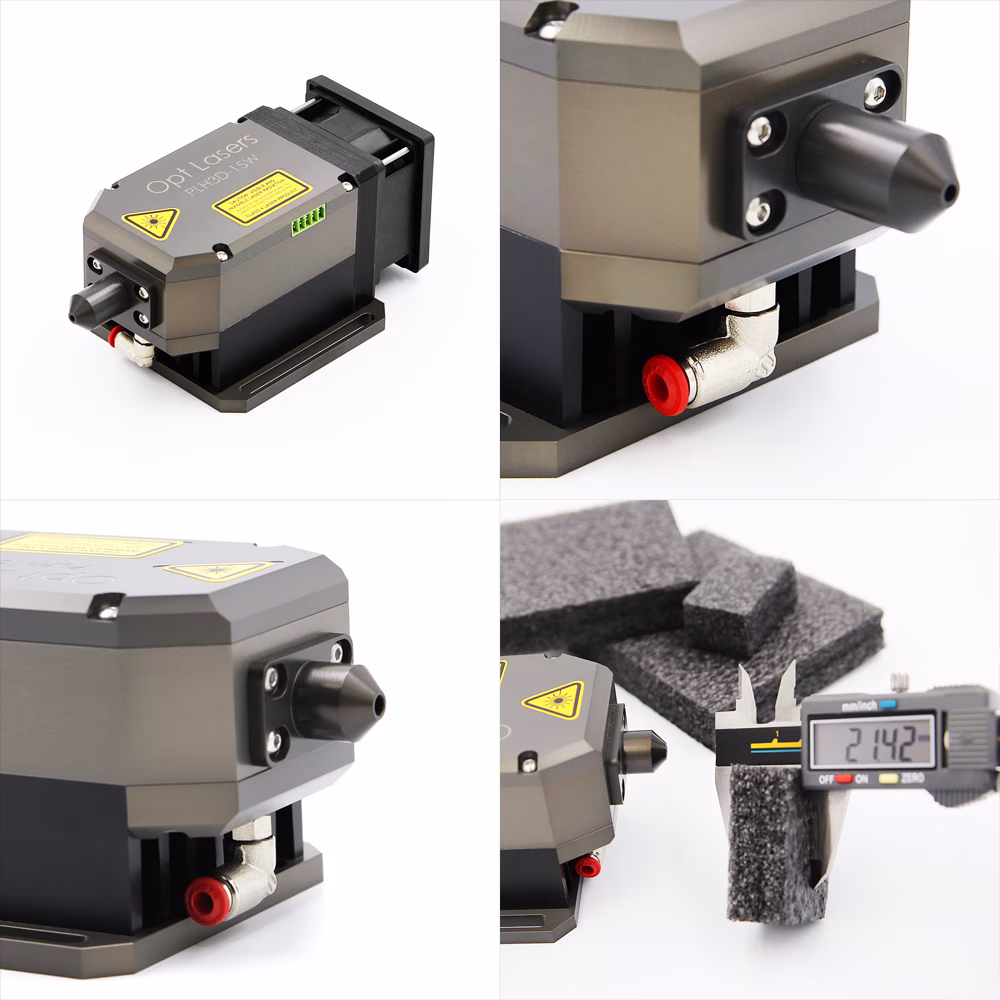

Caractéristiques de la tête laser PLH3D-15W

Puissance optique inégalée dans sa catégorie

Utilise plusieurs diodes laser bleues à haute puissance pour augmenter la puissance optique.

Buse d’air à haute pression pour réduire l’entretien

Avec la buse d’air à haute pression, vous nettoyez la lentille 10 fois moins souvent. L’air comprimé accélère aussi la découpe et la gravure en évacuant la fumée et en évitant l’encrassement excessif de la lentille. En outre, le flux d’air dirigé refroidit la zone de travail, évitant les défauts et garantissant un contraste uniforme de gravure.

Disponible avec deux longueurs de buses différentes pour découpe de matériaux fins ou épais

Propulsé par des diodes laser bleues

Contrairement à la lumière infrarouge, la lumière bleue est beaucoup mieux absorbée par de nombreux matériaux industriels. Cela offre plusieurs avantages, dont une consommation réduite et une dissipation thermique plus compacte.

Électronique de contrôle intégrée

Dans de nombreuses têtes laser, la diode est reliée au pilote via un long câble et l’accouplement se fait par connecteurs. Les fils longs présentent des effets inductifs importants, générant un délai de réponse de la diode par rapport au pilote et donc des lignes floues. Les connecteurs sont plus sujets à la déconnexion qu’un accouplement par soudage direct. La déconnexion en cours de traitement laser peut endommager la tête laser.

Longévité accrue

Les têtes laser Opt Lasers sont des outils pour machines CNC de niveau industriel. Les pièces mécaniques sont réalisées en aluminium usiné. Nos produits sont conçus pour être optimisés en termes de refroidissement. Investir dans un équipement de la plus haute qualité garantit les meilleures performances et le meilleur rapport qualité/prix.

Lentilles asphériques de précision

Chaque module laser contient quatre lentilles de précision moulées, chacune pratiquement exempte d'imperfections. Couplée à un traitement multicouche anti-reflet par pulvérisation sous vide, cette conception garantit des performances optiques supérieures et une densité de puissance spectaculaire de 1,5 MW/cm².

Synergie entre puissance et focalisation précise

Le système optique combine les faisceaux de plusieurs diodes laser haute puissance et les focalise sur une zone très réduite. Il en résulte une densité de puissance élevée permettant de graver divers matériaux, dont l'acier inoxydable, les aciers d’outillage et le titane.

Conception légère adaptable à presque toutes les machines CNC

Avec son corps en aluminium léger, la tête laser pèse moins de 800 g. Comme une broche CNC classique pèse environ 1,8 kg, la machine CNC peut l’opérer sans effort.

Intégration simple

Peut être installée sur pratiquement toute machine CNC acceptant des signaux analogiques ou PWM.

Puissance instantanée

Pas de temps de préchauffage

Caractéristiques techniques

Vidéo produit - Découpe et gravure rapide

Vidéo produit - Découpe et gravure en un seul passage

Vitesse typiques de découpe et gravure avec le PLH3D-15W
