Sterownik diody laserowej LPLDD-1.5A-12V
Jednokanałowy sterownik diody laserowej 1,5 A, 3,3-12 V. Niskoprądowa wersja LPLDD-5A-12V dedykowana do pracy z diodami laserowymi jednomodowymi i wielomodowymi. Odpowiedni rezystor bocznikowy oraz elementy indywidualnie dobrane zapewniają niski poziom szumów nawet przy małych wartościach prądu. Wejście analogowe umożliwia modulację prądu z częstotliwością do 100 kHz w postaci fal prostokątnych.
Dostępne na zamówienie na życzenie
Rabaty ilościowe
| Ilość | Cena | Rabat | Oszczędzasz |
|---|---|---|---|
| 3 | $38.70 | $4.30 | Do $12.90 |
| 10 | $36.55 | $6.45 | Do $64.50 |
| 50 | $34.40 | $8.60 | Do $430.00 |
| 100 | $32.25 | $10.75 | Do $1,075.00 |
Opis produktu
O sterowniku diody laserowej LPLDD-1.5A-12V

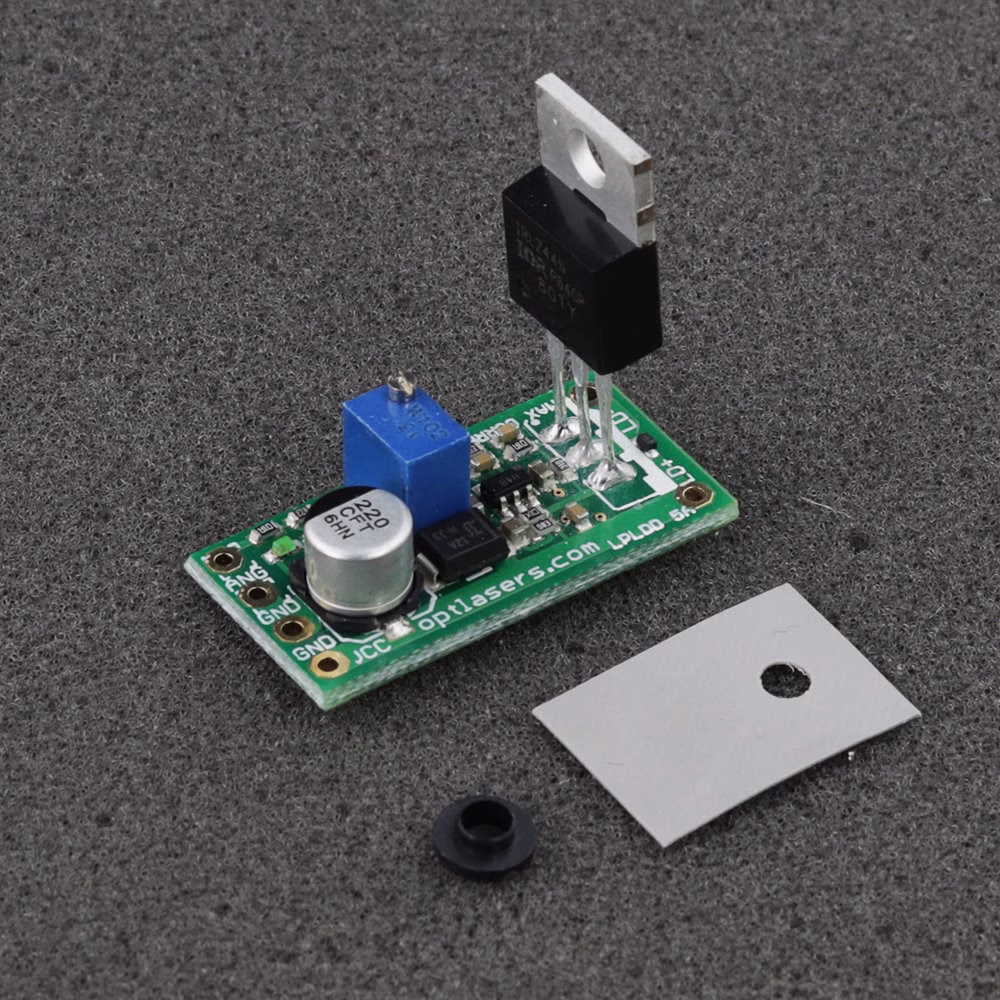

Niskoprądowa wersja sterownika diody laserowej LPLDD. Maksymalna wartość prądu wyjściowego sterownika wynosi 1,5 A. Wersja ta została opracowana z myślą o diodach laserowych o niższej mocy, aby zapewnić płynne przebiegi prądowe, szybki czas narastania/opadania oraz niski poziom tętnień.
- Dioda LED sygnalizująca poprawne podłączenie sterownika.
- Funkcja Softstart chroniąca przed skutkami załączania napięcia.
- Oznaczenia na płytce PCB - bardziej intuicyjna i łatwiejsza konfiguracja.

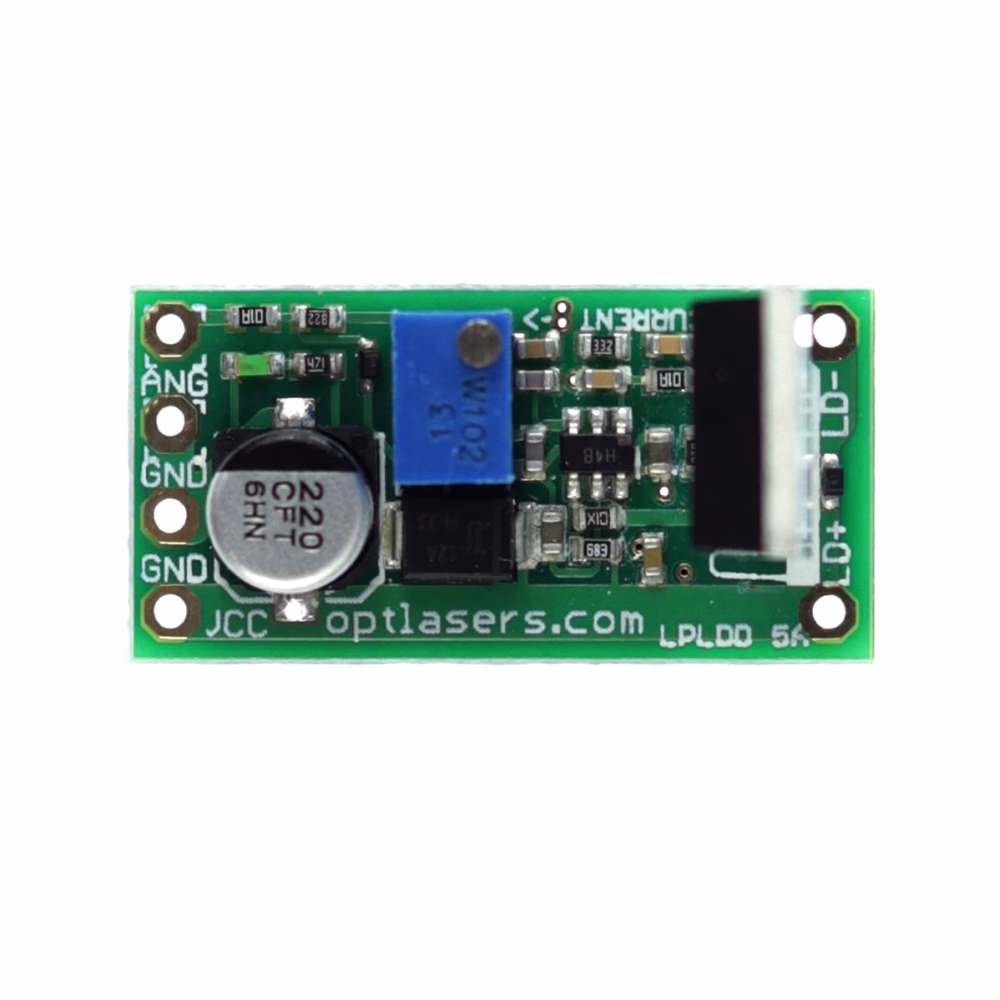

- Mniejsze wymiary - tylko 15 mm x 30 mm.
- Duża powierzchnia miedzi odprowadzająca ciepło z rezystora pomiarowego.
Podstawowy sterownik do zasilania diod laserowych z możliwością regulacji maksymalnego prądu wyjściowego w zakresie 0-1,5 A oraz modulacji prądu płynącego przez diodę z częstotliwością do 100 kHz.
Ponieważ jest to wersja uproszczona kontrolera diody laserowej, nie posiada zabezpieczenia przed zmianą polaryzacji. Należy upewnić się, że podłączenie odbywa się zgodnie z oznaczeniami na PCB.
Dobierając odpowiedni zasilacz do tego sterownika, możliwe jest zasilanie praktycznie każdej dostępnej na rynku diody laserowej o mocy do 1,5 W oraz długościach fal 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Przykładowe diody to: 1 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 1 W 520 nm oraz wszystkie niskomocowe jednomodowe diody laserowe.
Zalecenia i wymagania
Napięcie zasilania powinno być zawsze większe lub równe 3,3 V. Minimalne napięcie zasilania dla innych przypadków określa wzór:
Vin = 0,6* I + Vd
- Vin – napięcie wejściowe
- Vd – napięcie pracy diody
- I – żądany maksymalny prąd
Wejście modulacji może być używane jako wejście TTL z poziomami logicznymi 0 V i 5 V lub jako wejście analogowe. Modulacja analogowa polega na tym, że zastosowanie napięcia 2,5 V na wejściu ANG daje 50% mocy wyjściowej, natomiast przy 4 V uzyskujemy 80% mocy wyjściowej itd.
Zalecamy stosowanie przewodów zasilających o przekroju co najmniej 0,35 mm2.
W zależności od użytej diody laserowej oraz zasilacza, należy monitorować i zapewnić odpowiednie chłodzenie tranzystora MOSFET. Tranzystor(y) MOSFET należy odizolować od radiatora/płyty za pomocą podkładki silikonowej oraz tulejki plastikowej. Zwarcie pomiędzy MOSFET a radiatorem/płytą może uszkodzić sterownik i być niebezpieczne dla diody laserowej.
Zabezpieczenia
Wejście modulacji sterownika jest zabezpieczone diodą Zener 5V1. Jednakże nie należy stosować napięcia modulacji większego niż 5 V. Do ochrony ESD stosowana jest dioda Schottky’ego.
Wyjście kontrolera lasera zabezpieczone jest diodą Schottky’ego, która uniemożliwia pojawienie się napięcia wstecznego.
