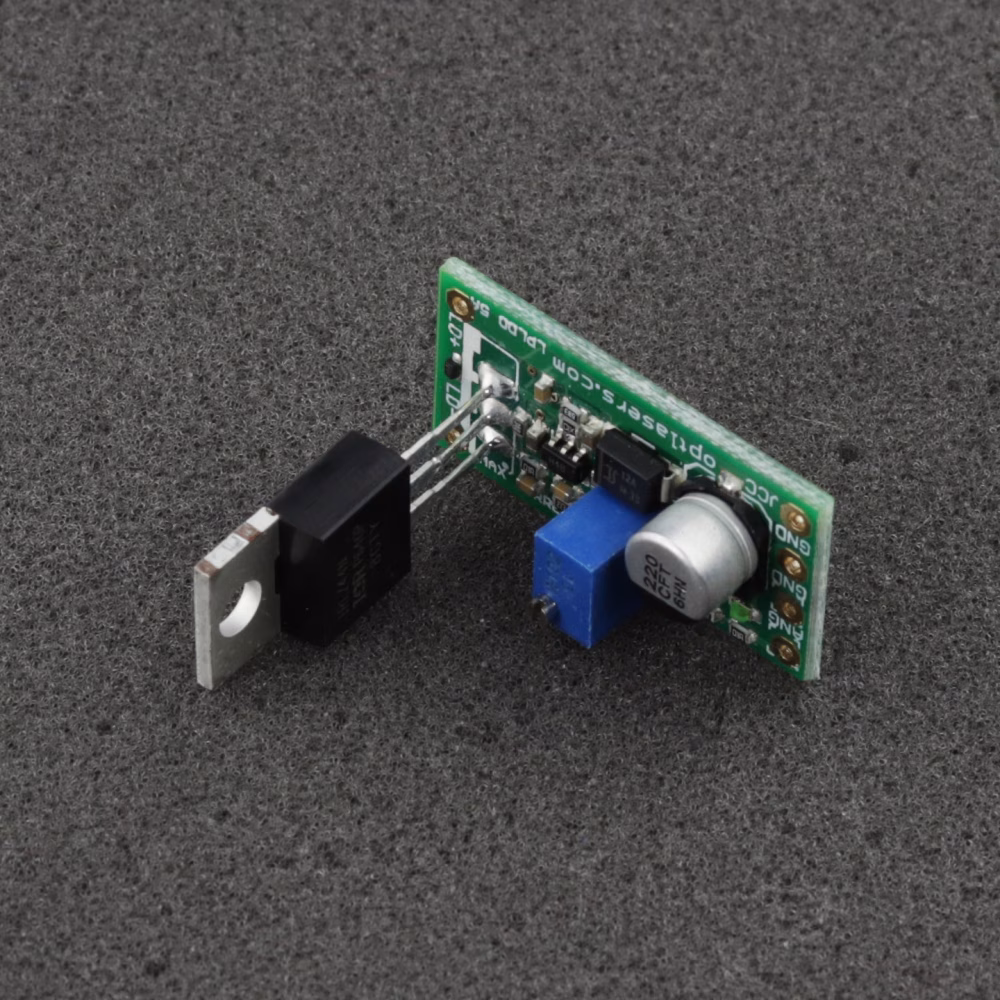

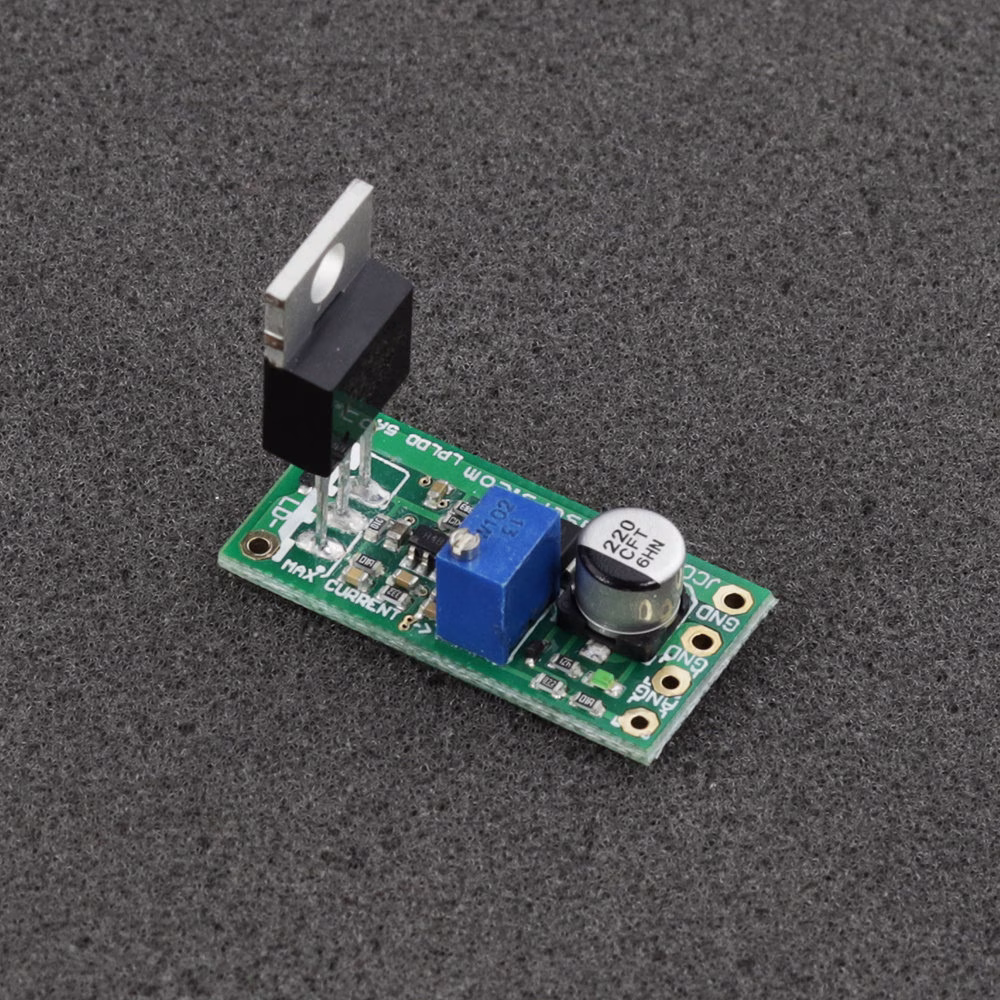

LPLDD-1.5A-12V 激光二极管驱动器
单通道1.5 A，3.3-12 V激光二极管驱动器。LPLDD-5A-12V低电流版本，专为单模及多模激光二极管应用而设计。合适的取样电阻和定制元件确保在小电流下仍具低噪声特性。模拟输入端允许以高达100 kHz方波速率调制电流。
可按订单需求提供
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 3 | $38.70 | $4.30 | 以上 $12.90 |
| 10 | $36.55 | $6.45 | 以上 $64.50 |
| 50 | $34.40 | $8.60 | 以上 $430.00 |
| 100 | $32.25 | $10.75 | 以上 $1,075.00 |
产品描述
关于LPLDD-1.5A-12V激光二极管驱动器
LPLDD激光二极管驱动器的低电流版本。该驱动器的最大输出电流为1.5 A。本版本专为低功率激光二极管设计，以确保波形平稳，上升/下降时间快，纹波低。
- LED指示驱动器已连接。
- 软启动功能可防止开关瞬间效应

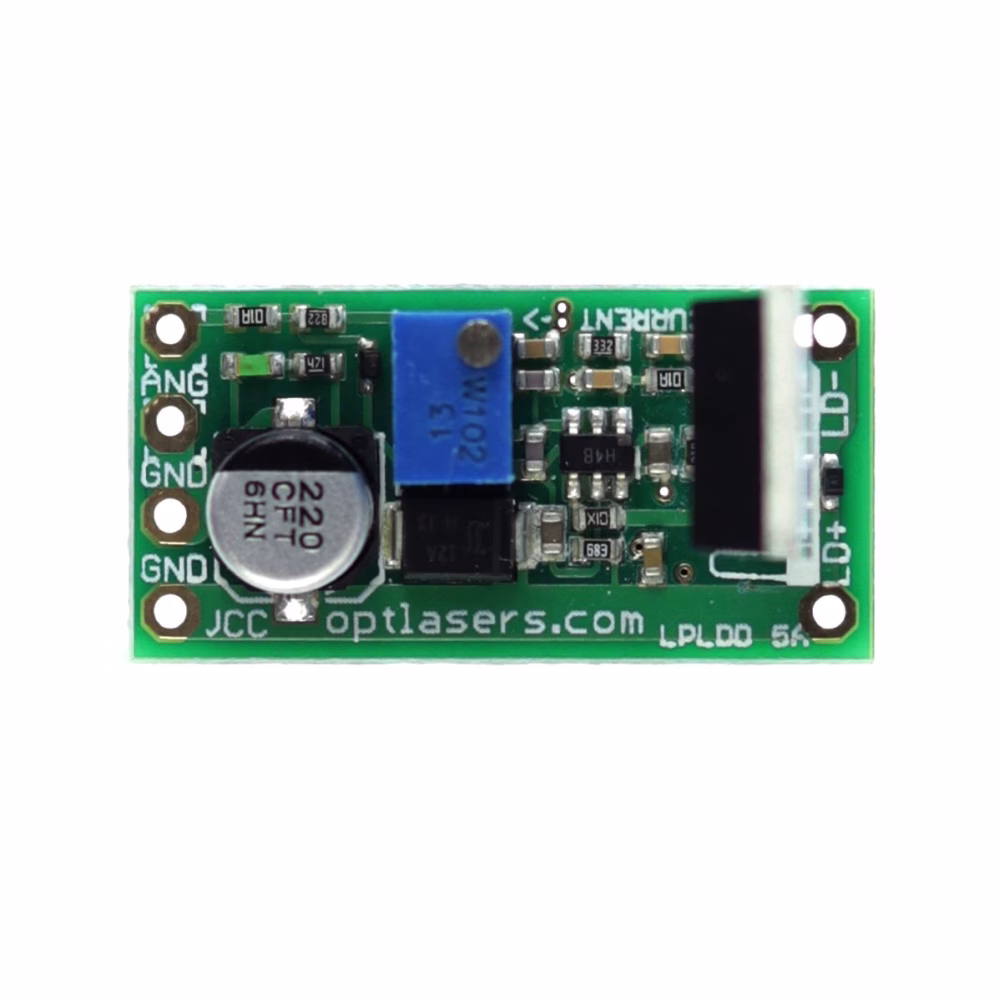

- 电路板上带有标识——更直观且易于设定
- 体积更小——仅15 mm x 30 mm
- 大面积铜层用于冷却采样电阻器。
用于激光二极管供电的基本驱动器，支持在0-1.5A范围内调节最大输出电流，并可对激光二极管进行高达100 kHz频率的电流调制。
由于是激光二极管控制器的精简版，未配置极性反接保护。请确保按照PCB上的标识正确连接。
通过选择合适的电源，该驱动器几乎能够为市面上所有输出功率不超过1.5 W，波长为445 nm、520 nm、638 nm、650 nm、808 nm和980 nm的激光二极管供电。
二极管举例：1 W 445 nm、700 mW 635 nm、200 mW 808 nm、1 W 808 nm、1 W 520 nm，以及所有低功率单模激光二极管。
建议与要求
供电电压应始终高于或等于3.3 V。其他情况下的最小供电电压按以下公式给出：
Vin = 0.6* I + Vd
- Vin为输入电压
- Vd为激光二极管工作电压
- I为期望的最大电流
调制输入既可用作TTL输入（逻辑电平为0 V和5 V），也可作为模拟输入。模拟调制意味着在ANG端输入2.5 V时输出功率为50%，输入4 V时输出功率为80%，以此类推。
建议使用横截面积不小于0.35 mm²的电源线缆。

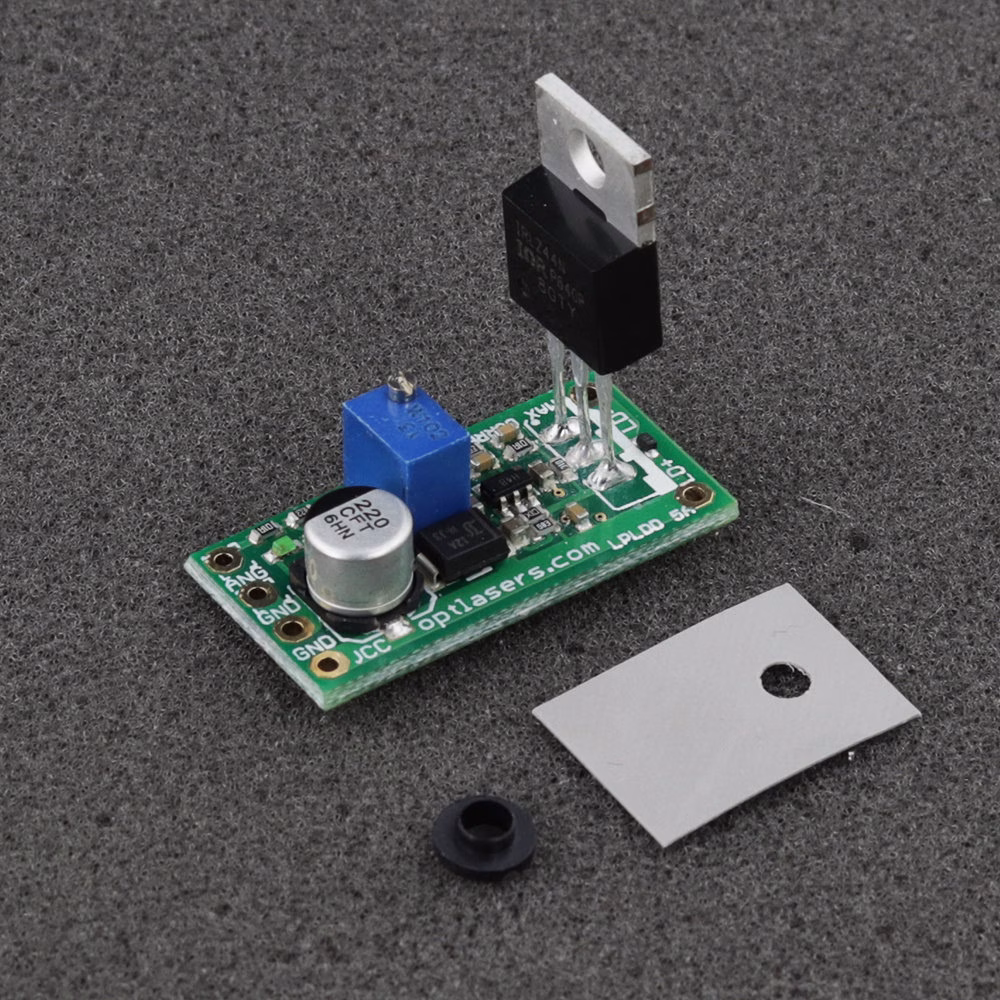

根据所用激光二极管及电源，应监控并确保MOSFET晶体管有良好散热。必须使用硅胶垫及塑料套将MOSFET与散热片/底板隔离。MOSFET与散热片/底板之间的短路可能损坏驱动器并对激光二极管产生危险。
保护
驱动器的调制输入端通过5V1齐纳二极管进行保护，但不应使用高于5 V的调制电压。采用肖特基二极管实现ESD防护。
激光控制器输出端配有肖特基二极管保护，防止出现反向电压。
