Controlador de Diodo Láser LPLDD-1.5A-12V
Controlador de diodo láser de canal único 1.5 A, 3.3-12 V. La versión de baja corriente del LPLDD-5A-12V diseñada para operar con diodos láser monomodo y multimodo. Resistencia de derivación adecuada y componentes personalizados garantizan bajo nivel de ruido incluso con valores de corriente bajos. La entrada analógica permite la modulación de la corriente con señales cuadradas de hasta 100 kHz.
Disponible por pedido bajo solicitud
Descuentos por volumen
| Cantidad | Precio | Descuento | Usted ahorra |
|---|---|---|---|
| 3 | $38.70 | $4.30 | Hasta $12.90 |
| 10 | $36.55 | $6.45 | Hasta $64.50 |
| 50 | $34.40 | $8.60 | Hasta $430.00 |
| 100 | $32.25 | $10.75 | Hasta $1,075.00 |
Descripción del producto

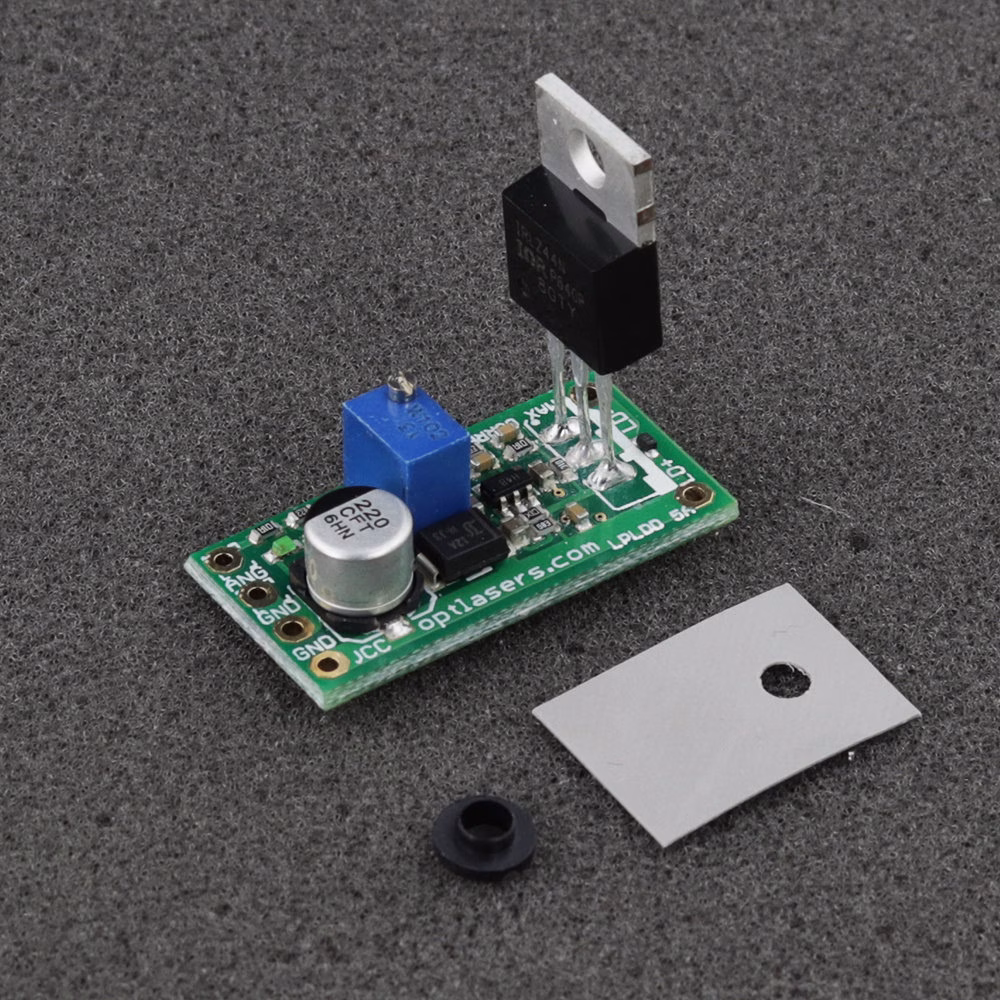

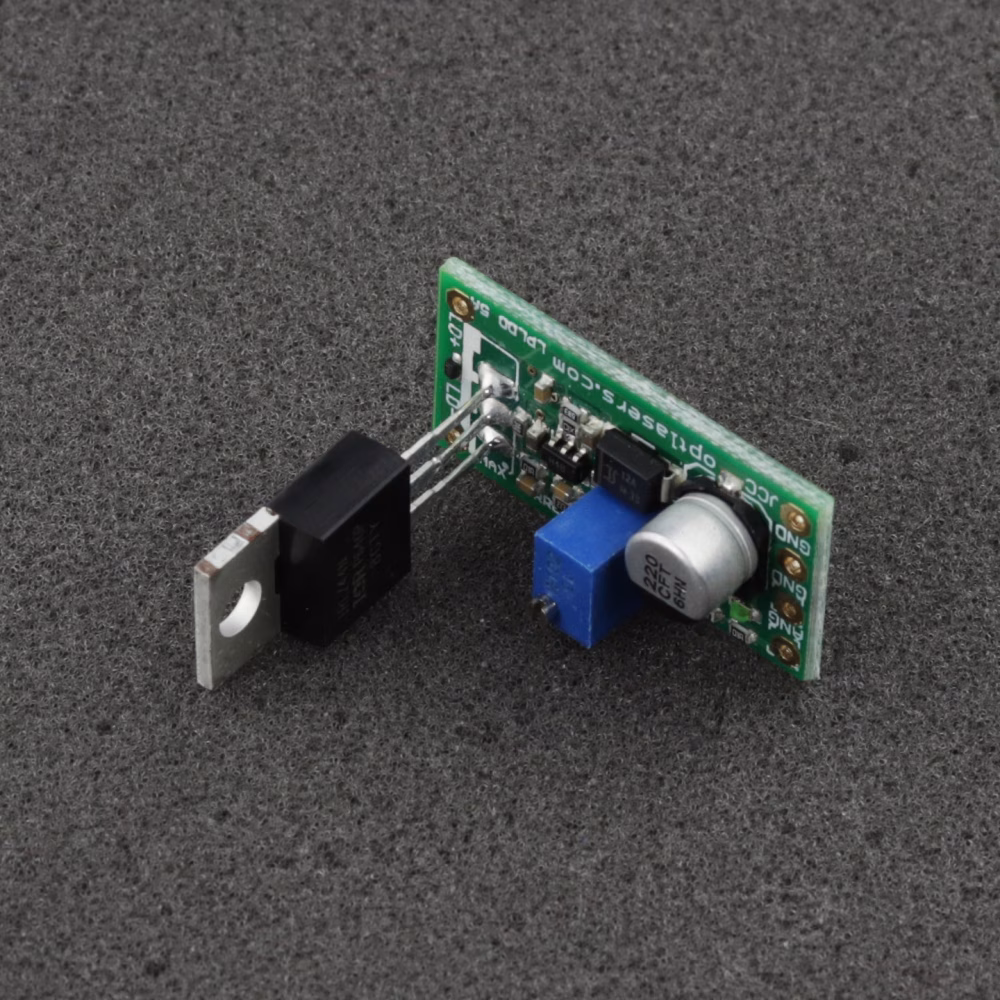

Acerca del LPLDD-1.5A-12V Controlador de Diodo Láser
La versión de baja corriente del controlador de diodo láser LPLDD. El valor máximo de corriente de salida del controlador es de 1.5 A. Esta versión fue creada para diodos láser de menor potencia con el objetivo de asegurar formas de onda suaves, tiempos de subida/caída rápidos y bajo rizado.
- Diodo LED que indica que el controlador está conectado.
- Función de arranque suave que protege contra los efectos de la conexión inicial
- Cuenta con etiquetas en la placa - más intuitivo y fácil de configurar
- Tamaño más reducido - solo 15 mm x 30 mm
- Amplia superficie de cobre que enfría la resistencia de sensado.
Controlador básico para la alimentación de diodos láser con opción de ajustar la corriente máxima de salida en el rango de 0-1.5 A, y de modular la corriente que circula a través del diodo con una frecuencia de hasta 100 kHz.
Al tratarse de una versión lite del controlador de diodo láser, no dispone de protección contra inversión de polaridad. Asegúrese de conectarlo de acuerdo a las etiquetas en la PCB.
Seleccionando una fuente de alimentación adecuada para este controlador, es posible alimentar prácticamente cualquier diodo láser disponible en el mercado hasta 1.5 W de potencia de salida, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Ejemplos de diodos son: 1 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 1 W 520 nm, y todos los diodos láser monomodo de baja potencia.
Recomendaciones y requisitos
El voltaje de alimentación debe ser siempre mayor o igual a 3.3 V. El voltaje mínimo de alimentación para otros casos se define mediante la fórmula:
Vin = 0.6* I + Vd
- Vin es el voltaje de entrada
- Vd es el voltaje de trabajo del diodo
- I - corriente máxima deseada
La entrada de modulación puede ser utilizada como entrada TTL con niveles lógicos de 0 V y 5 V, o como entrada analógica. Modulación analógica significa que, usando 2.5 V en la entrada ANG, se obtiene un 50% de la potencia de salida; análogamente, usando 4 V se obtiene el 80% de la potencia de salida, etc.
Recomendamos el uso de cables de alimentación con una sección transversal de al menos 0.35 mm².
Dependiendo del diodo láser y la fuente de alimentación utilizados, se debe controlar y garantizar una refrigeración adecuada para el transistor MOSFET. El/los MOSFET deben estar aislados del disipador/placa mediante la almohadilla de silicona y el manguito plástico. Un cortocircuito entre el MOSFET y el disipador/placa puede dañar el controlador y podría ser peligroso para el diodo láser.
Protección
La entrada de modulación del controlador está protegida por un diodo Zener de 5V1. Sin embargo, no se debe emplear un voltaje de modulación superior a 5 V. Para la protección frente a ESD se utiliza un diodo Schottky.
La salida del controlador láser está protegida mediante un diodo Schottky que impide la aparición de tensión inversa.
