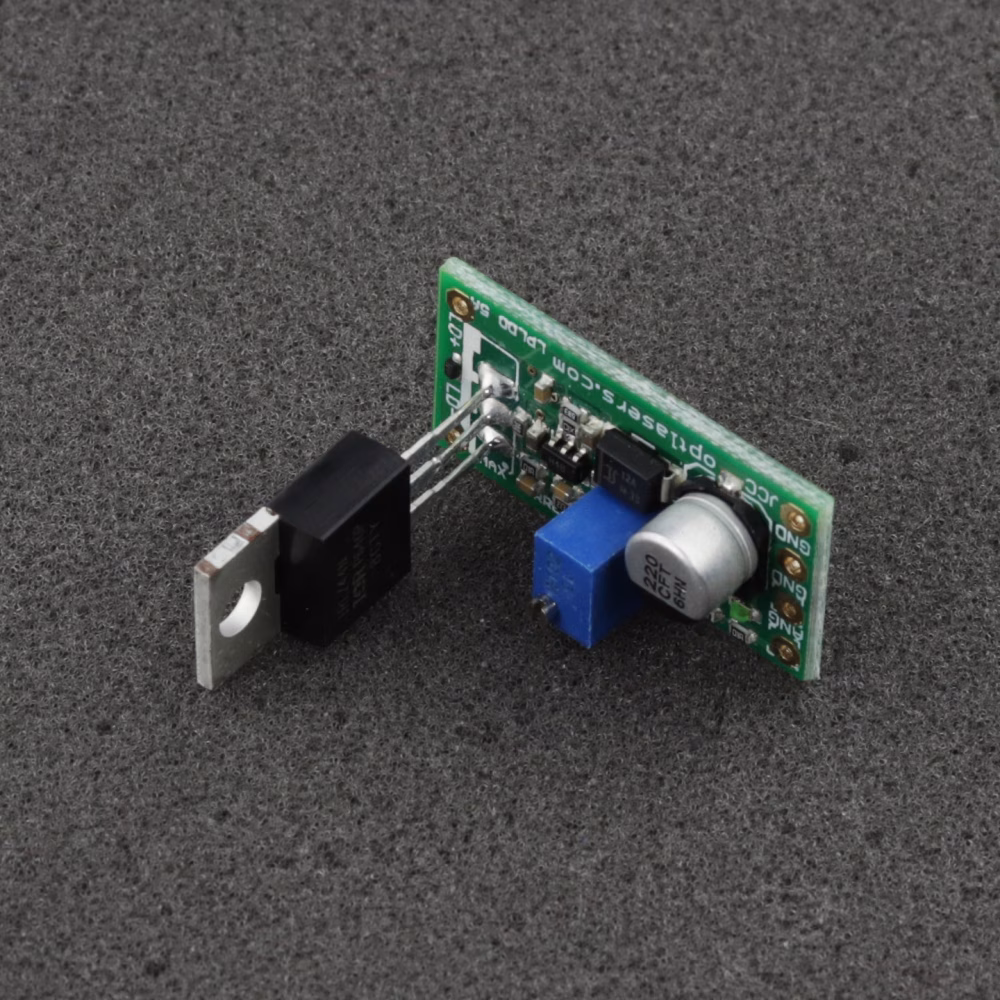

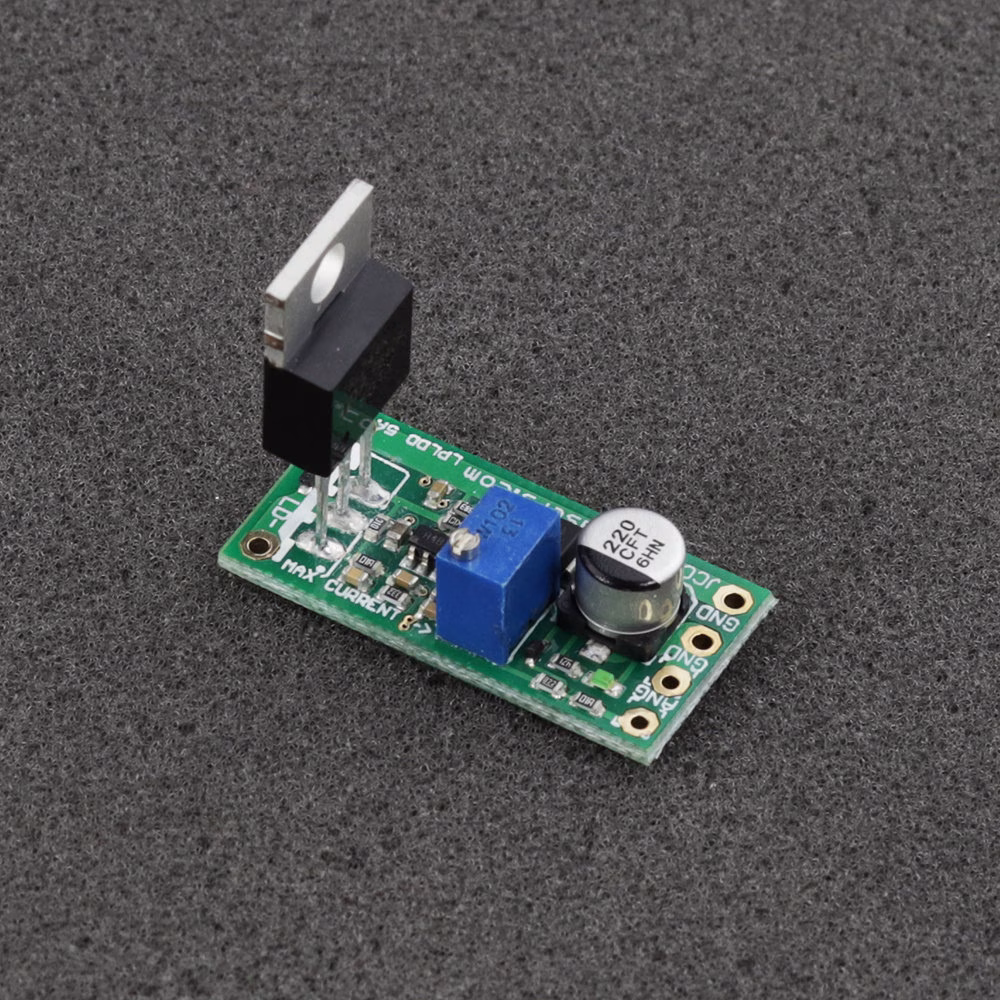

LPLDD-1.5A-12V Laser Diode Driver
Single-kanal 1,5 A, 3,3-12 V laserdiode driver. Lavstrømsversion af LPLDD-5A-12V dedikeret til drift med single- og multimode laserdiode. Korrekt shuntmodstand og tilpassede komponenter sikrer lav støj selv ved lave strømstyrker. Analog indgang muliggør modulering af strømmen med firkantpulser med hastighed op til 100 kHz.
Tilgængelig på forespørgsel
Mængderabat
| Antal | Pris | Rabat | Du sparer |
|---|---|---|---|
| 3 | $38.70 | $4.30 | Op til $12.90 |
| 10 | $36.55 | $6.45 | Op til $64.50 |
| 50 | $34.40 | $8.60 | Op til $430.00 |
| 100 | $32.25 | $10.75 | Op til $1,075.00 |
Produktbeskrivelse
Om LPLDD-1.5A-12V Laser Diode Driver
Lavstrømsversionen af LPLDD laserdiode driveren. Driverens maksimale udgangsstrøm er 1,5 A. Denne version er udviklet til lavere effekt laserdiode for at sikre glatte bølgeformer, hurtig stige-/faldetid og lav rippel.
- LED-diode der indikerer, at driveren er tilsluttet.
- Softstart beskytter mod indkoblingseffekter
- Der er mærkninger på printkortet – mere intuitiv og nemmere at indstille
- Mindre størrelse – kun 15 mm x 30 mm
- Stor kobberflade som afkøler sensormodstanden.
Den grundlæggende driver til forsyning af laserdiode med mulighed for justering af maksimal udgangsstrøm i området 0-1,5 A, samt modulering af strømmen gennem dioden med frekvenser op til 100 kHz.
Da dette er en lettet version af laserdiode controlleren, har den ikke beskyttelse mod polaritetsskift. Sørg for at tilslutte den korrekt i henhold til mærkningerne på printkortet.
Ved at vælge en passende strømforsyning (PSU) til denne driver, er det muligt at forsyne praktisk talt enhver laserdiode til rådighed på markedet op til 1,5 W udgangseffekt, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Eksempler på dioder er 1 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 1 W 520 nm, samt alle lav-effekt single-mode laserdiode.
Anbefalinger og krav
Forsyningsspændingen skal altid være højere end eller lig med 3,3 V. Minimum forsyningsspænding til andre situationer gives ved følgende formel:
Vin = 0,6* I + Vd
- Vin er indgangsspændingen
- Vd er diodens driftsspænding
- I - ønsket maksimal strøm
Modulationsindgangen kan bruges som TTL-indgang med dens logiske niveauer på 0 V og 5 V eller som en analog indgang. Analog modulation betyder, at ved at anvende 2,5 V på ANG-indgangen opnås 50% udgangseffekt, analogt set giver 4 V 80% udgangseffekt osv.
Vi anbefaler brug af strømkabler med et tværsnit på mindst 0,35 mm2.

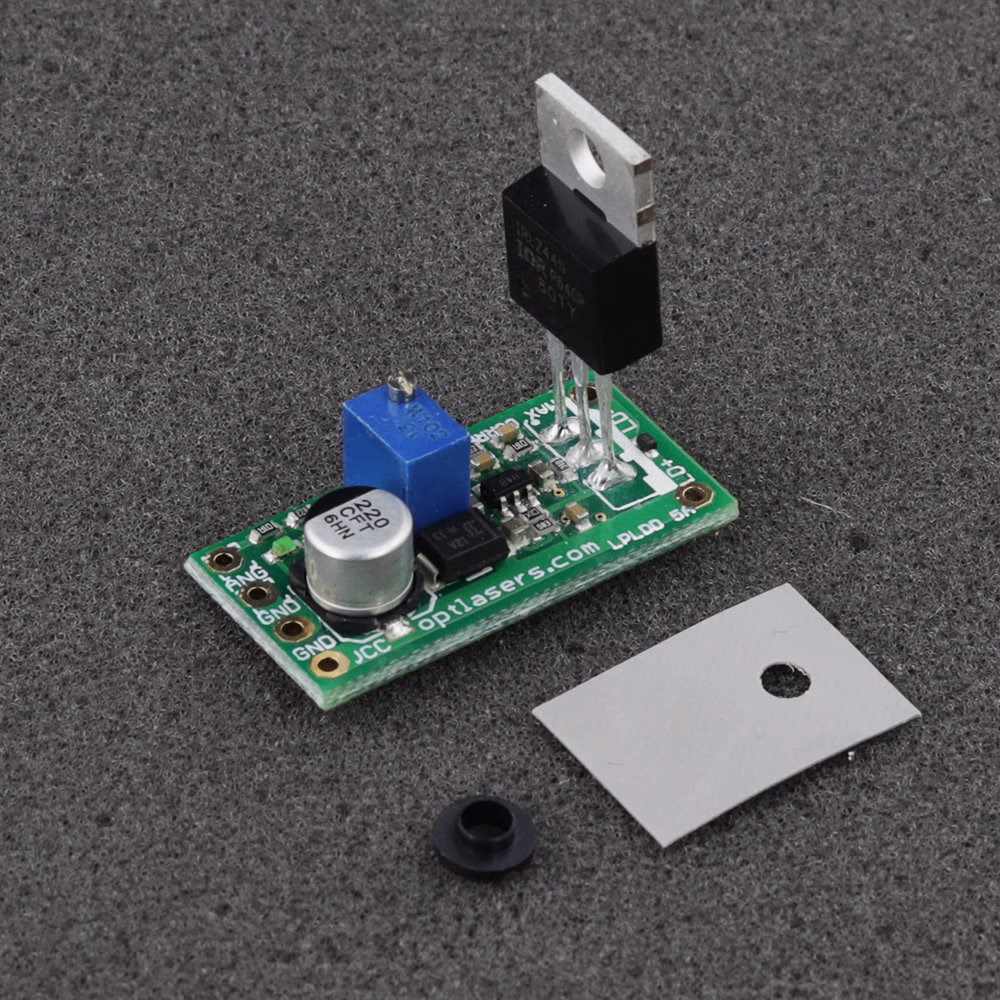

Afhængigt af den anvendte laserdiode og strømforsyning (PSU), bør du overvåge og sikre korrekt køling til MOSFET-transistoren. MOSFET’en/MOSFET’erne skal isoleres fra kølepladen/pladen med silikoneunderlag samt plastikbøsning. Kortslutning mellem MOSFET og køleplade/plade kan beskadige driveren og være farlig for laserdiode.
Beskyttelse
Driverens modulationsindgang er beskyttet af en 5V1 Zenerdiode. Alligevel bør modulationsspænding over 5 V ikke anvendes. Schottky-diode anvendes til ESD beskyttelse.
Udgangen på lasercontrolleren er beskyttet af en Schottky-diode, som forhindrer fremkomst af omvendt spænding.
