LPLDD-1.5A-12V ovladač laserové diody
Jednokanálový 1,5 A, 3,3–12 V ovladač laserové diody. Nízkoproudá verze modelu LPLDD-5A-12V určená pro práci s jedno- i vícemódovými laserovými diodami. Správný snímací odpor a přizpůsobené součásti zajišťují nízkou úroveň šumu i při malých hodnotách proudu. Analogový vstup umožňuje modulační proud až do 100 kHz obdélníkových signálů.
Dostupné na objednávku po dohodě
Množstevní slevy
| Počet | Cena | Sleva | Ušetříte |
|---|---|---|---|
| 3 | $38.70 | $4.30 | Až do $12.90 |
| 10 | $36.55 | $6.45 | Až do $64.50 |
| 50 | $34.40 | $8.60 | Až do $430.00 |
| 100 | $32.25 | $10.75 | Až do $1,075.00 |
Popis produktu

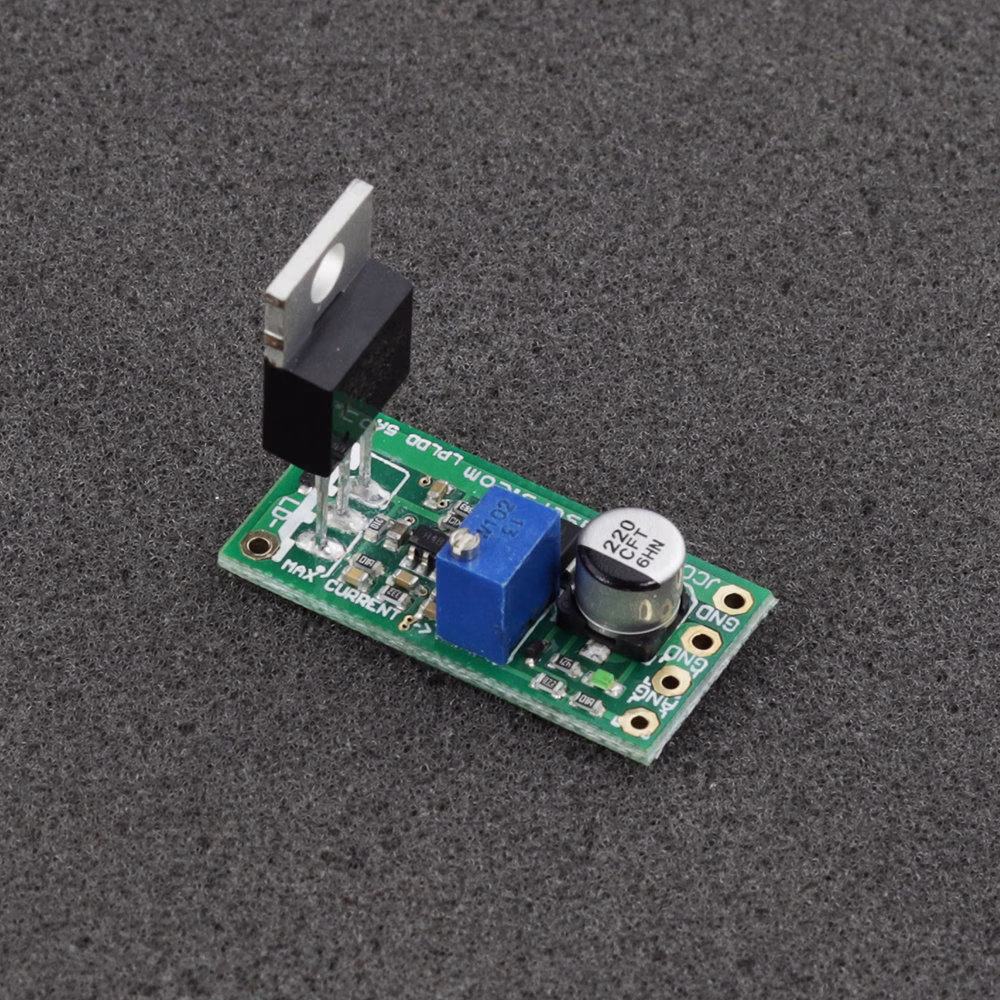

O LPLDD-1.5A-12V ovladači laserové diody
Verze LPLDD ovladače laserové diody s nízkým proudem. Maximální výstupní proud ovladače je 1,5 A. Tato verze byla vytvořena pro laserové diody nižšího výkonu za účelem zajištění plynulých průběhů, rychlé doby náběhu/poklesu a nízkého zvlnění.
- LED dioda signalizující připojení ovladače.
- Softstart chránící proti náběhovým jevům při zapnutí

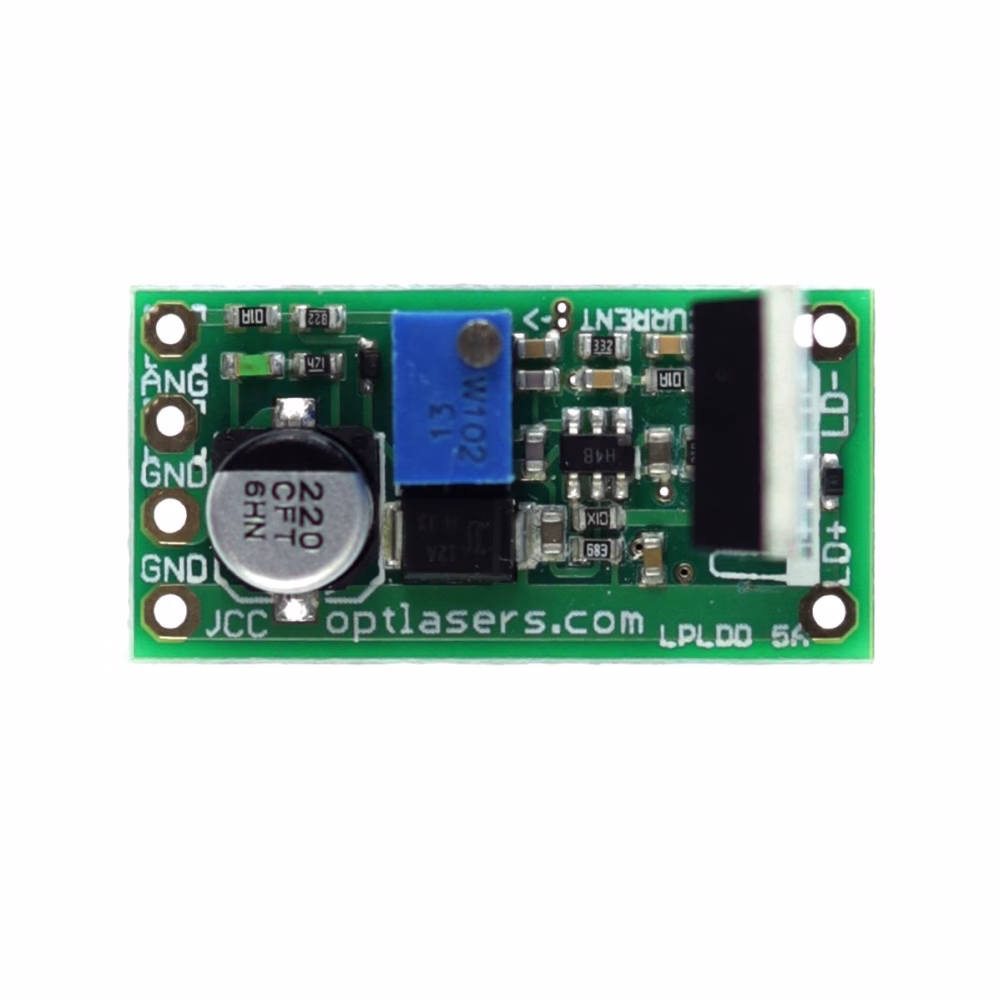

- Popsané prvky na desce plošných spojů – intuitivnější a snadnější nastavení
- Menší rozměry – pouze 15 mm x 30 mm
- Velká měděná plocha pro chlazení snímacího odporu.
Základní ovladač pro napájení laserových diod s možností nastavení maximálního výstupního proudu v rozsahu 0-1,5 A a možností modulace proudu protékajícího diodou až do frekvence 100 kHz.
Jelikož se jedná o odlehčenou verzi ovladače laserových diod, neobsahuje ochranu proti záměně polarity. Připojujte jej vždy dle označení na desce plošných spojů.
Výběrem vhodného napájecího zdroje lze tímto ovladačem napájet prakticky jakoukoli laserovou diodu dostupnou na trhu až do výkonu 1,5 W, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Příklady vhodných diod: 1 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 1 W 520 nm a všechny nízkovýkonové jednovidové laserové diody.
Doporučení a požadavky
Napájecí napětí by mělo být vždy vyšší nebo rovno 3,3 V. Minimální napájecí napětí v ostatních situacích lze určit dle vzorce:
Vin = 0,6 * I + Vd
- Vin je vstupní napětí
- Vd je pracovní napětí diody
- I – požadovaný maximální proud
Vstup pro modulaci lze použít jako TTL vstup s logickými úrovněmi 0 V a 5 V nebo jako analogový vstup. Analogová modulace znamená, že při použití 2,5 V na vstupu ANG získáte 50 % výstupního výkonu, analogicky při 4 V dosáhnete 80 % výkonu atd.
Doporučujeme použít napájecí kabely s průřezem minimálně 0,35 mm2.

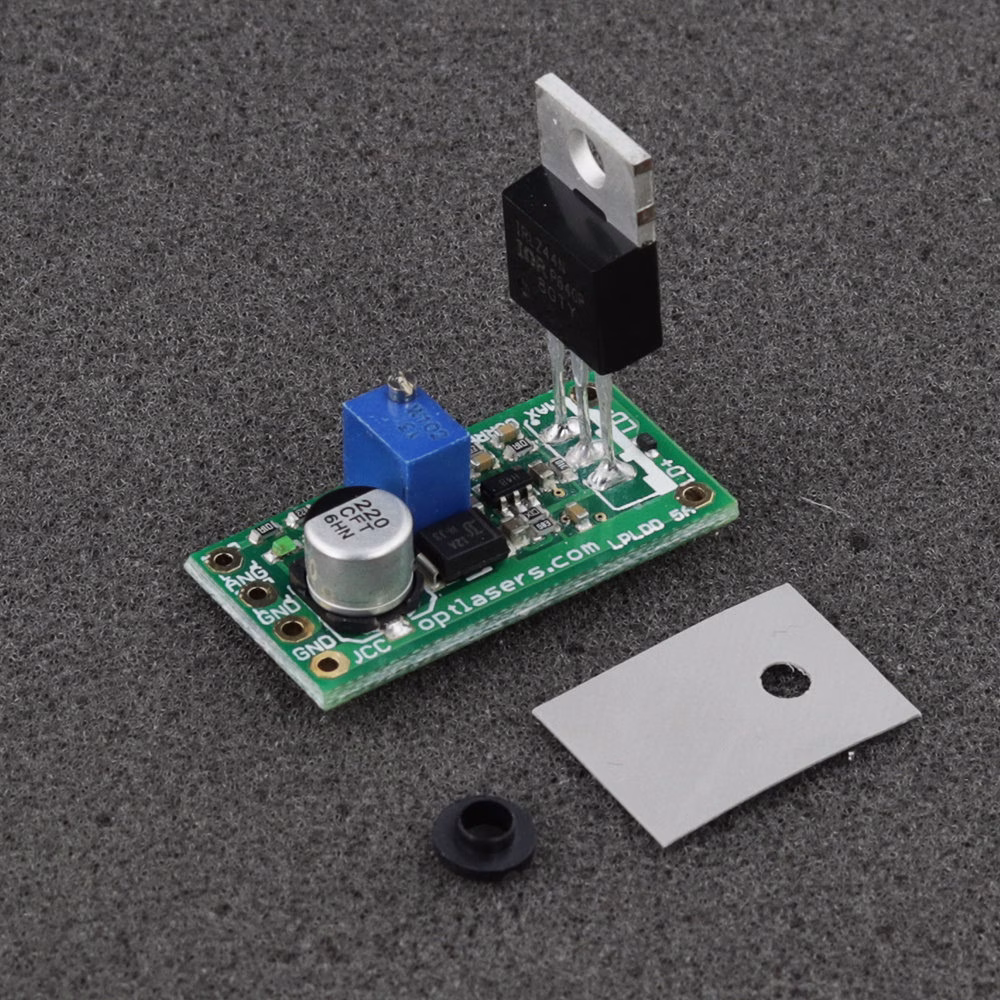

V závislosti na použité laserové diodě a napájecím zdroji je nutné sledovat a zajistit účinné chlazení výkonového tranzistoru MOSFET. MOSFET/MOSFETy musí být od chladiče/desky izolovány silikonovou podložkou i plastovou objímkou. Zkrat mezi MOSFETem a chladičem může ovladač poškodit a představuje riziko pro laserovou diodu.
Ochrana
Modulační vstup ovladače je chráněn Zenerovou diodou 5V1. Přesto se nedoporučuje používat modulační napětí vyšší než 5 V. Pro ochranu proti ESD je použitá Schottkyho dioda.
Výstup ovladače laseru je chráněn Schottkyho diodou, která zabraňuje vzniku zpětného napětí.
