Драйвер лазерного диода LPLDD-1,5A-12V
Одноканальный драйвер лазерного диода 1,5 A, 3,3-12 В. Низкотоковая версия LPLDD-5A-12V предназначена для работы с одно- и многомодовыми лазерными диодами. Правильно подобранный шунтирующий резистор и специальные компоненты обеспечивают низкий уровень шума даже при малых токах. Аналоговый вход позволяет модулировать ток с частотой до 100 кГц прямоугольными импульсами.
Доступно под заказ по запросу
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 3 | $38.70 | $4.30 | До $12.90 |
| 10 | $36.55 | $6.45 | До $64.50 |
| 50 | $34.40 | $8.60 | До $430.00 |
| 100 | $32.25 | $10.75 | До $1,075.00 |
Описание продукта

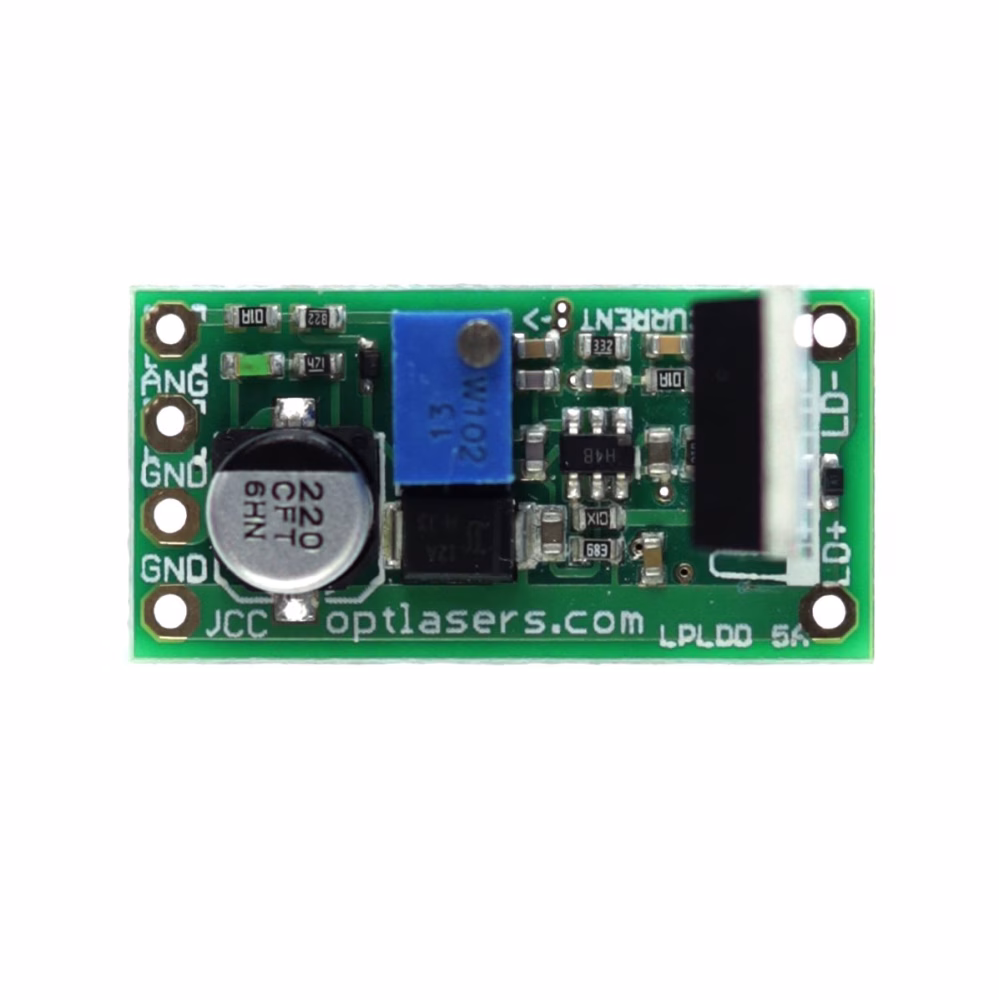

О драйвере лазерного диода LPLDD-1.5A-12V
Низкотоковая версия драйвера лазерного диода LPLDD. Максимальное выходное значение тока драйвера составляет 1,5 А. Эта версия разработана для лазерных диодов малой мощности, чтобы обеспечить гладкие формы сигнала, быстрое нарастание/спад и низкий уровень пульсаций.
- LED-индикатор подключения драйвера.
- Функция Softstart защищает от пусковых эффектов.
- Обозначения на плате – более интуитивно и удобно настраивать.
- Компактные размеры – всего 15 мм x 30 мм.
- Большая медная поверхность для охлаждения прецизионного резистора.
Базовый драйвер для питания лазерных диодов с возможностью регулировки максимального выходного тока в диапазоне 0-1,5 А и модуляции тока через диод частотой до 100 кГц.
Так как это облегчённая версия контроллера лазерного диода, он не имеет защиты от переполюсовки. Убедитесь, что подключение выполнено согласно маркировке на печатной плате.
Выбрав соответствующий блок питания для данного драйвера, можно питать практически любой лазерный диод, доступный на рынке, с мощностью до 1,5 Вт и длинами волн 445 нм, 520 нм, 638 нм, 650 нм, 808 нм, 980 нм.
Примеры диодов: 1 Вт 445 нм, 700 мВт 635 нм, 200 мВт 808 нм, 1 Вт 808 нм, 1 Вт 520 нм, а также все однорежимные лазерные диоды малой мощности.
Рекомендации и требования
Напряжение питания всегда должно быть не ниже 3,3 В. Минимальное напряжение питания для других случаев рассчитывается по формуле:
Vin = 0.6* I + Vd
- Vin — входное напряжение
- Vd — рабочее напряжение диода
- I — требуемый максимальный ток
Вход модуляции может использоваться как TTL вход с логическими уровнями 0 В и 5 В или как аналоговый вход. Аналоговая модуляция означает, что при подаче 2,5 В на вход ANG выходная мощность составляет 50%, аналогично, при 4 В — 80% выходной мощности и т.д.
Рекомендуем использовать силовые кабели сечением не менее 0,35 мм².

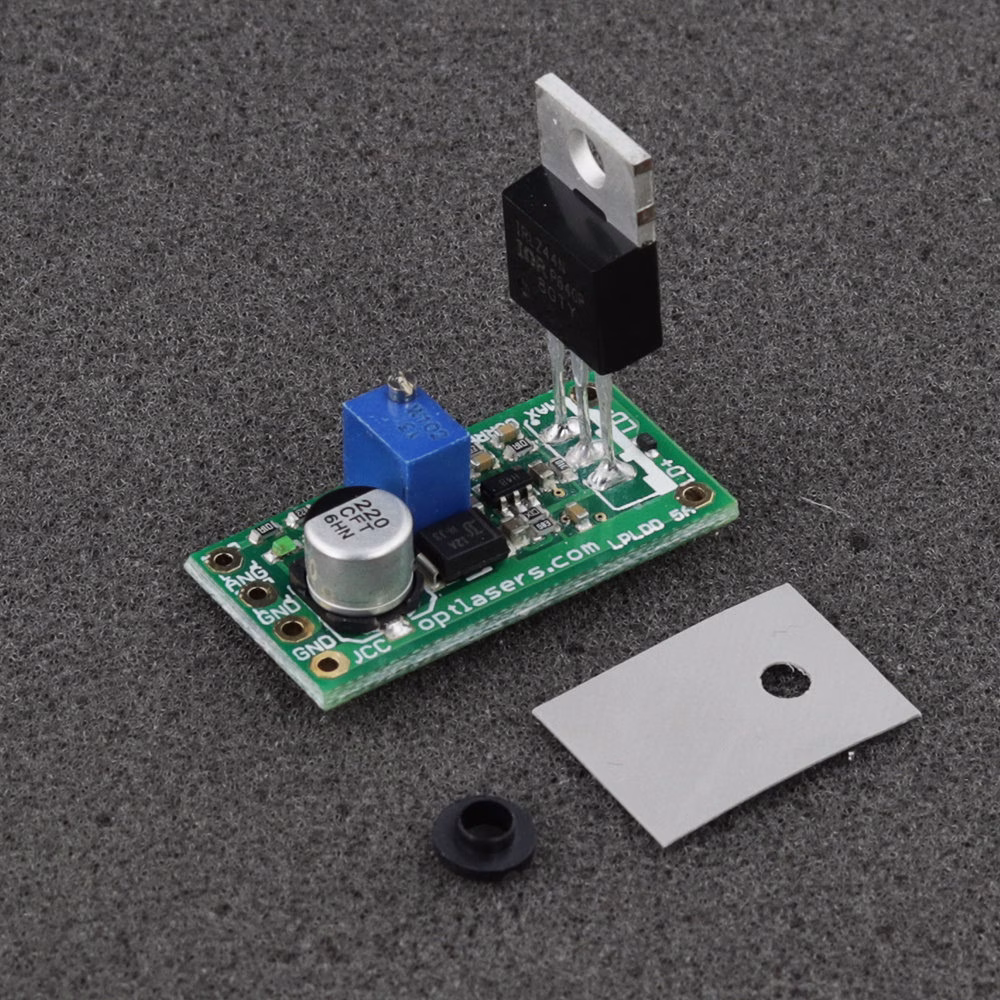

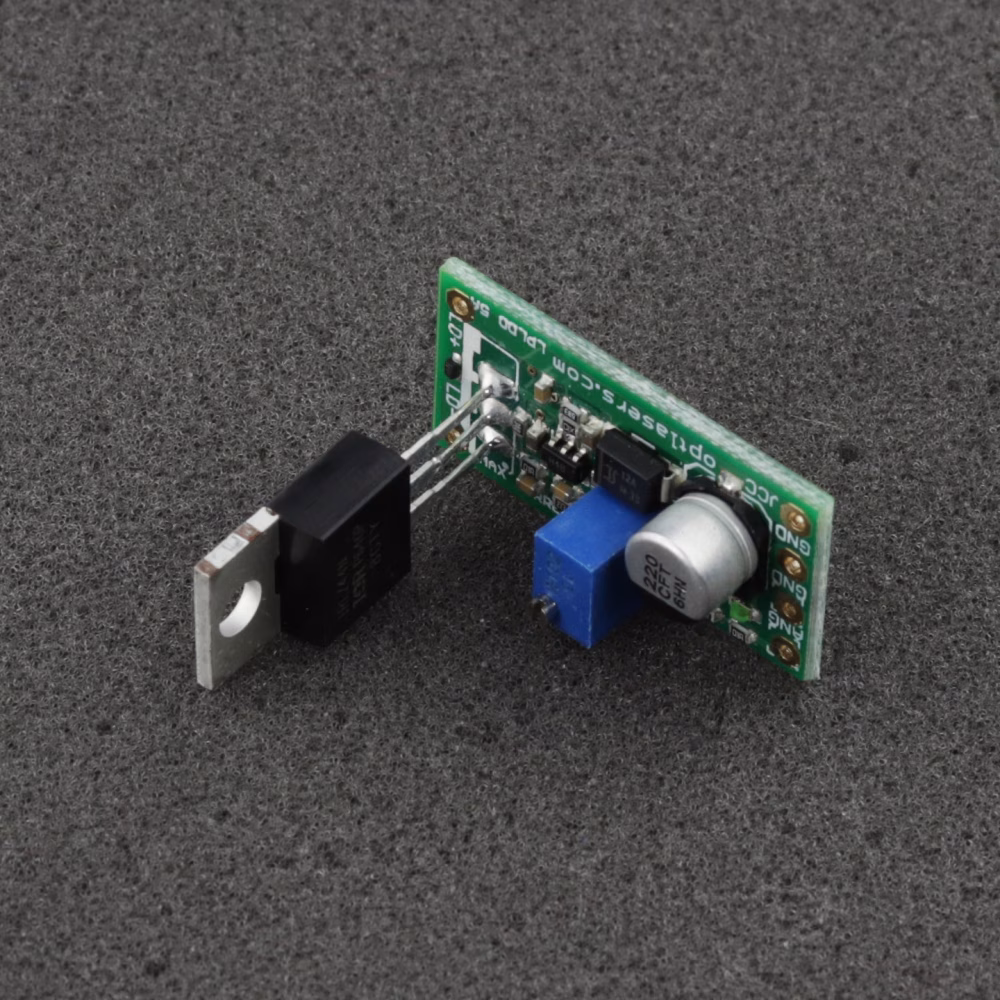

В зависимости от используемого лазерного диода и блока питания необходимо контролировать и обеспечивать надлежащее охлаждение силового MOSFET-транзистора. MOSFET/ы должны быть изолированы от радиатора/плиты с помощью силиконовой прокладки и пластиковой втулки. Короткое замыкание между MOSFET и радиатором/плитой может привести к повреждению драйвера и является опасным для лазерного диода.
Защита
Вход модуляции драйвера защищён стабилитроном 5V1, однако не рекомендуется использовать напряжение модуляции выше 5 В. Для защиты от электростатических разрядов применяется диод Шоттки.
Выход лазерного контроллера защищён диодом Шоттки, который предотвращает появление обратного напряжения.
